一种金属件熔融用小型起吊装置.pdf

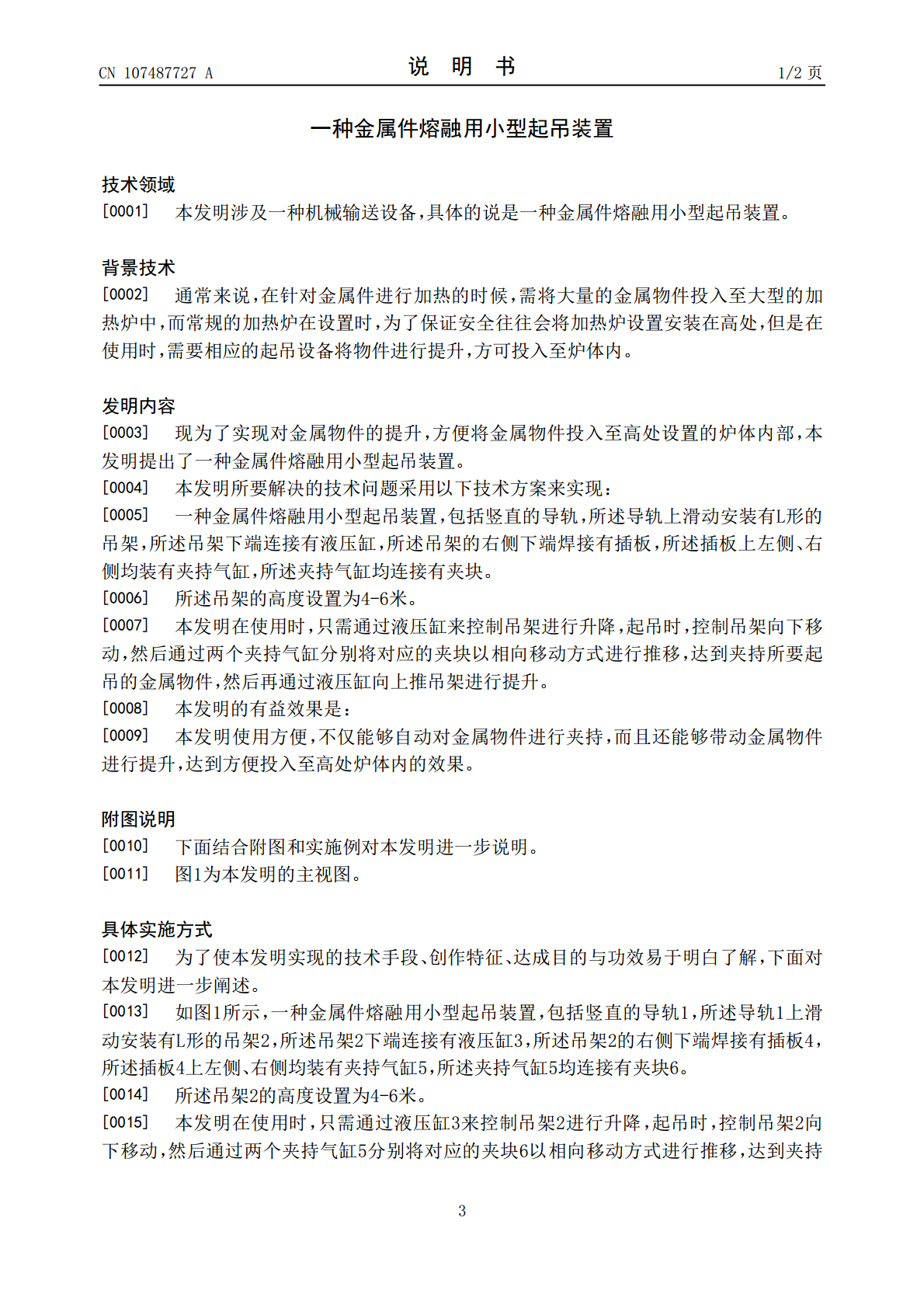

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107487727A(43)申请公布日2017.12.19(21)申请号201710575186.7(22)申请日2017.07.14(71)申请人芜湖鼎瀚再制造技术有限公司地址241000安徽省芜湖市弋江区星火工业园10号厂房(72)发明人程敬卿薛卫昌周乾坤(74)专利代理机构北京汇信合知识产权代理有限公司11335代理人寇俊波(51)Int.Cl.B66C25/00(2006.01)B66C1/44(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种金属件熔融用小型起吊装置(57)摘要本发明涉及一种金属件熔融用小型起吊装置，包括竖直的导轨，导轨上滑动安装有L形的吊架，吊架下端连接有液压缸，吊架的右侧下端焊接有插板，插板上左侧、右侧均装有夹持气缸，夹持气缸均连接有夹块。本发明使用方便，不仅能够自动对金属物件进行夹持，而且还能够带动金属物件进行提升，达到方便投入至高处炉体内的效果。CN107487727ACN107487727A权利要求书1/1页1.一种金属件熔融用小型起吊装置，其特征在于：包括竖直的导轨(1)，所述导轨(1)上滑动安装有L形的吊架(2)，所述吊架(2)下端连接有液压缸(3)，所述吊架(2)的右侧下端焊接有插板(4)，所述插板(4)上左侧、右侧均装有夹持气缸(5)，所述夹持气缸(5)均连接有夹块(6)。2.根据权利要求1所述的一种金属件熔融用小型起吊装置，其特征在于：所述吊架(2)的高度设置为4-6米。2CN107487727A说明书1/2页一种金属件熔融用小型起吊装置技术领域[0001]本发明涉及一种机械输送设备，具体的说是一种金属件熔融用小型起吊装置。背景技术[0002]通常来说，在针对金属件进行加热的时候，需将大量的金属物件投入至大型的加热炉中，而常规的加热炉在设置时，为了保证安全往往会将加热炉设置安装在高处，但是在使用时，需要相应的起吊设备将物件进行提升，方可投入至炉体内。发明内容[0003]现为了实现对金属物件的提升，方便将金属物件投入至高处设置的炉体内部，本发明提出了一种金属件熔融用小型起吊装置。[0004]本发明所要解决的技术问题采用以下技术方案来实现：[0005]一种金属件熔融用小型起吊装置，包括竖直的导轨，所述导轨上滑动安装有L形的吊架，所述吊架下端连接有液压缸，所述吊架的右侧下端焊接有插板，所述插板上左侧、右侧均装有夹持气缸，所述夹持气缸均连接有夹块。[0006]所述吊架的高度设置为4-6米。[0007]本发明在使用时，只需通过液压缸来控制吊架进行升降，起吊时，控制吊架向下移动，然后通过两个夹持气缸分别将对应的夹块以相向移动方式进行推移，达到夹持所要起吊的金属物件，然后再通过液压缸向上推吊架进行提升。[0008]本发明的有益效果是：[0009]本发明使用方便，不仅能够自动对金属物件进行夹持，而且还能够带动金属物件进行提升，达到方便投入至高处炉体内的效果。附图说明[0010]下面结合附图和实施例对本发明进一步说明。[0011]图1为本发明的主视图。具体实施方式[0012]为了使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面对本发明进一步阐述。[0013]如图1所示，一种金属件熔融用小型起吊装置，包括竖直的导轨1，所述导轨1上滑动安装有L形的吊架2，所述吊架2下端连接有液压缸3，所述吊架2的右侧下端焊接有插板4，所述插板4上左侧、右侧均装有夹持气缸5，所述夹持气缸5均连接有夹块6。[0014]所述吊架2的高度设置为4-6米。[0015]本发明在使用时，只需通过液压缸3来控制吊架2进行升降，起吊时，控制吊架2向下移动，然后通过两个夹持气缸5分别将对应的夹块6以相向移动方式进行推移，达到夹持3CN107487727A说明书2/2页所要起吊的金属物件，然后再通过液压缸3向上推吊架2进行提升。[0016]以上显示和描述了本发明的基本原理、主要特征和本发明的优点。本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是本发明的原理，在不脱离本发明精神和范围的前提下，本发明还会有各种变化和改进，这些变化和改进都落入要求保护的本发明内。本发明要求保护范围由所附的权利要求书及其等效物界定。4CN107487727A说明书附图1/1页图15
