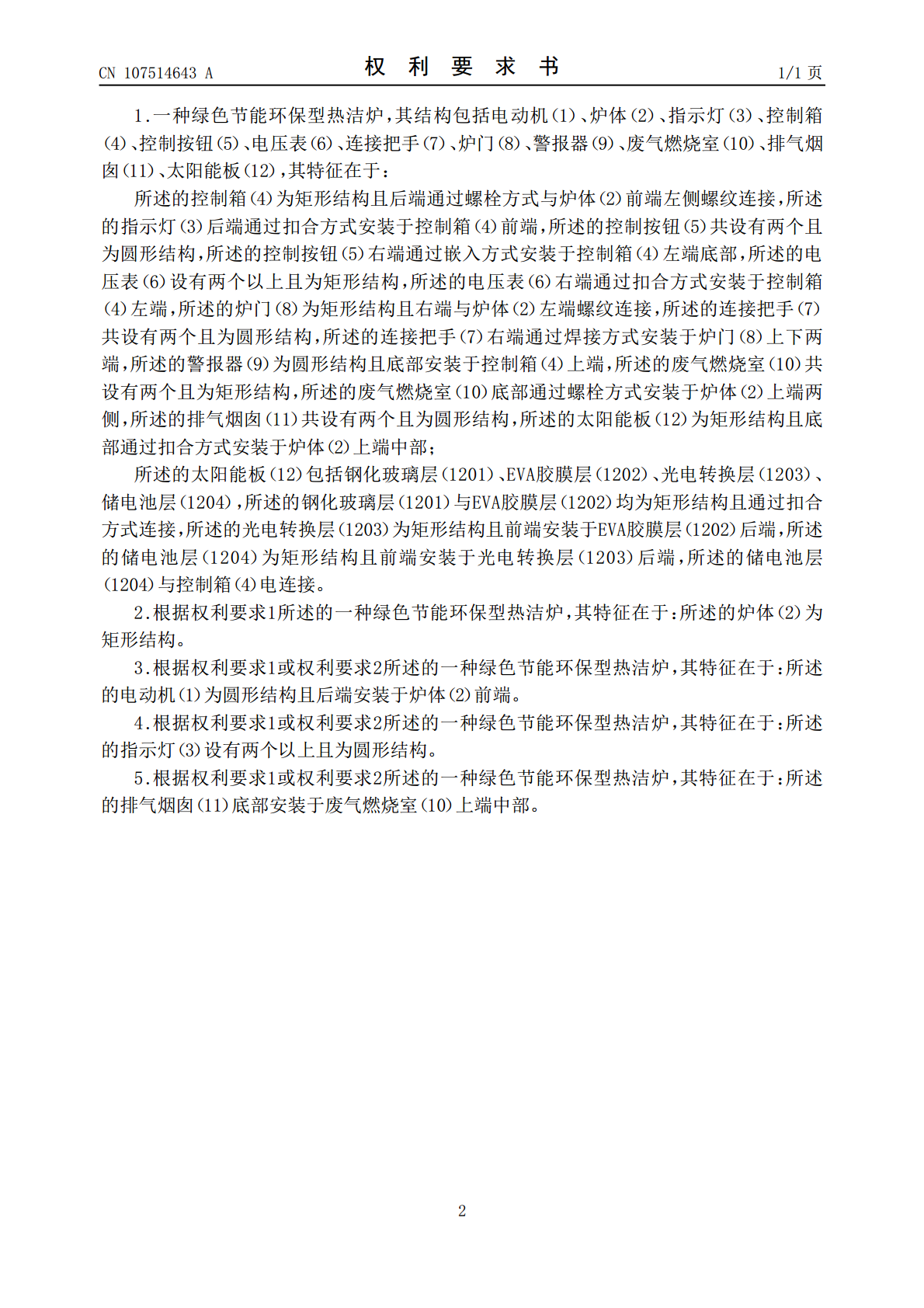

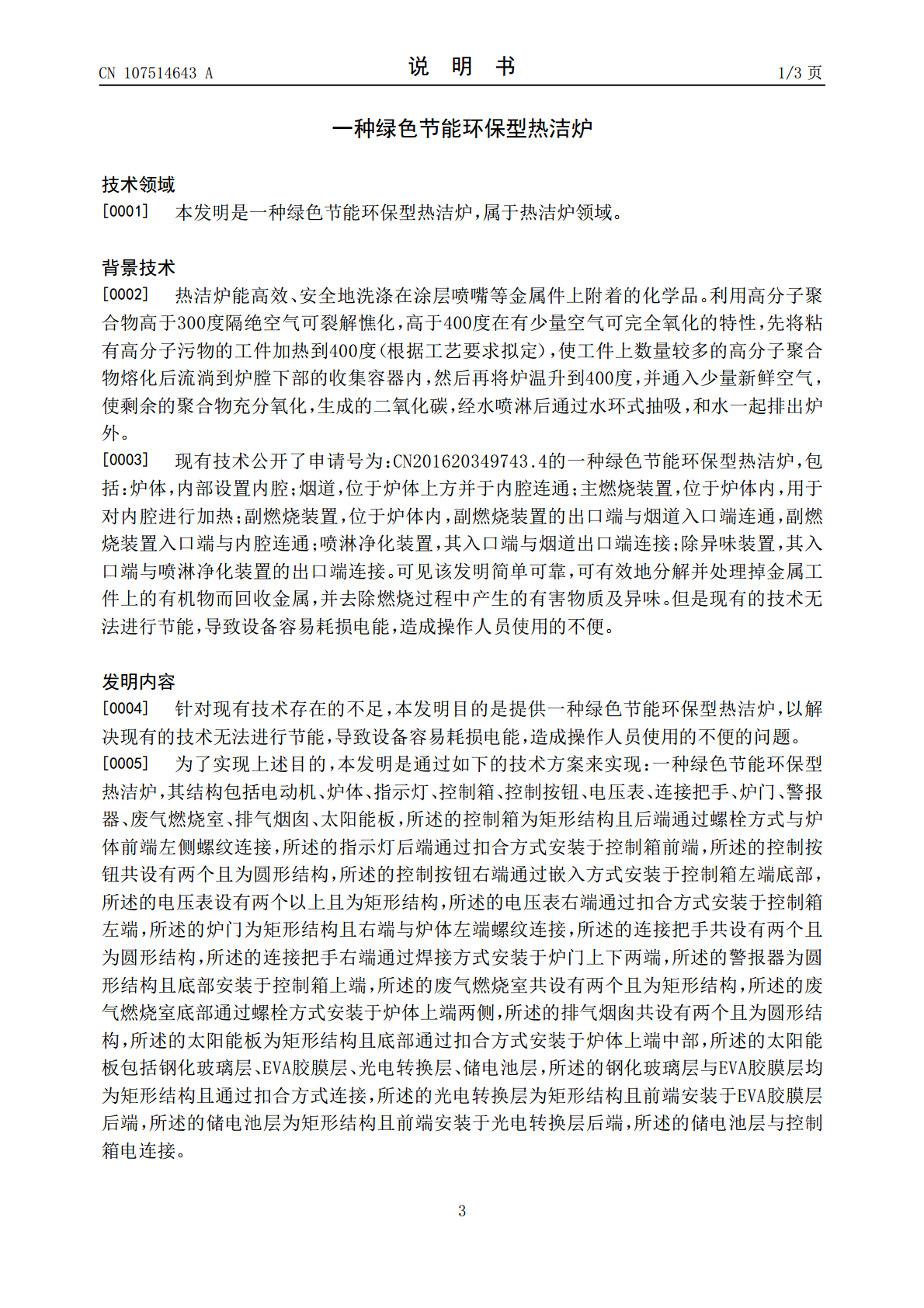

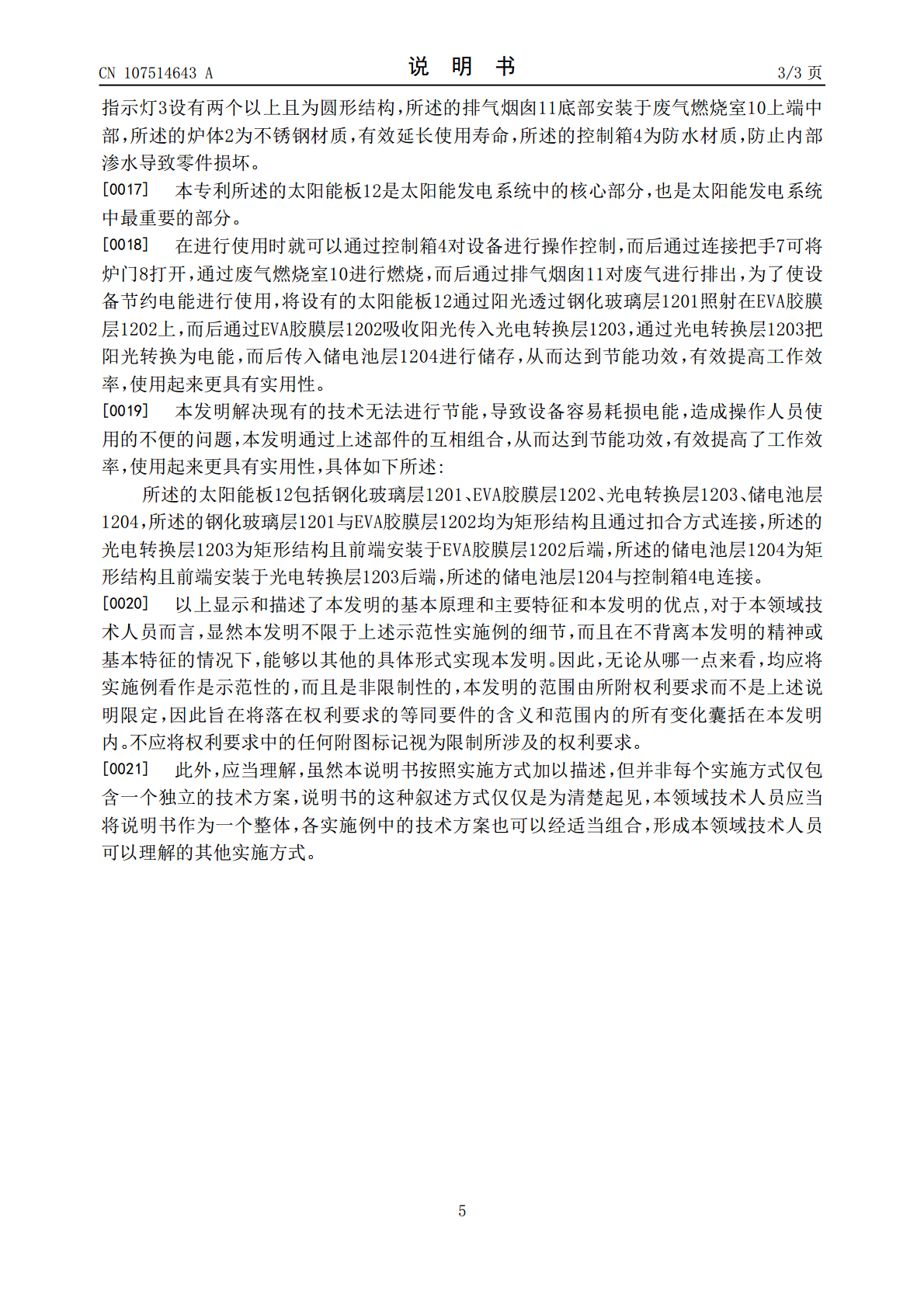

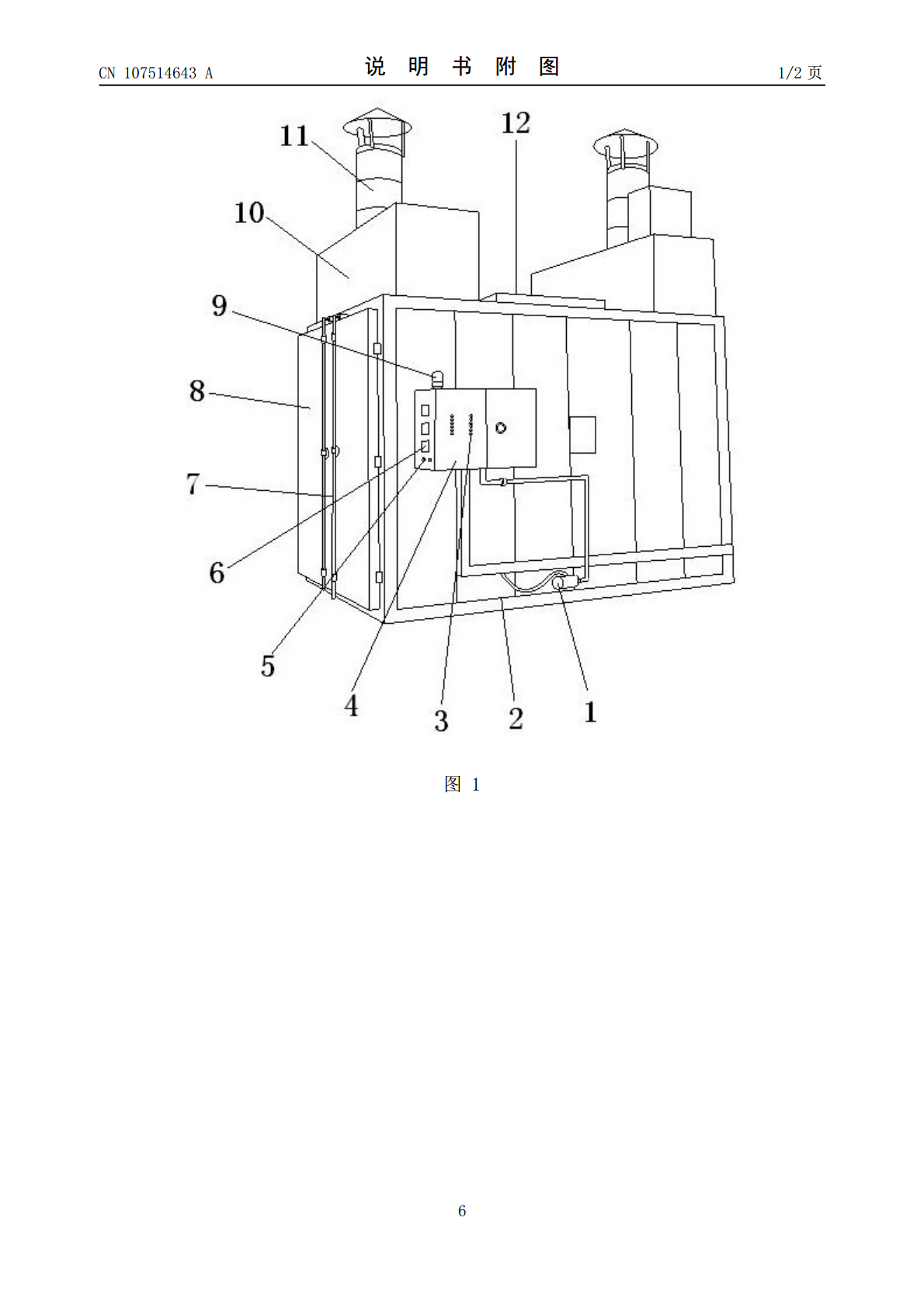

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107514643A(43)申请公布日2017.12.26(21)申请号201710926968.0(22)申请日2017.10.08(71)申请人班戈设备系统（苏州）有限公司地址215153江苏省苏州市苏州高新区通安镇同心路58号3号厂房班戈设备系统（苏州）有限公司(72)发明人钱理(51)Int.Cl.F23G7/00(2006.01)F23G7/06(2006.01)H02S40/38(2014.01)权利要求书1页说明书3页附图2页(54)发明名称一种绿色节能环保型热洁炉(57)摘要本发明公开了一种绿色节能环保型热洁炉，其结构包括电动机、炉体、指示灯、控制箱、控制按钮、电压表、连接把手、炉门、警报器、废气燃烧室、排气烟囱、太阳能板、钢化玻璃层、EVA胶膜层、光电转换层、储电池层，所述的控制箱为矩形结构且后端通过螺栓方式与炉体前端左侧螺纹连接，本发明的有益效果：本实用设有的太阳能板安装于炉体上端中部，将设有的光电转换层把光转化为电，而后传入储电池层进行储存，从而达到节能功效，有效提高了工作效率，使用起来更具有实用性。CN107514643ACN107514643A权利要求书1/1页1.一种绿色节能环保型热洁炉，其结构包括电动机（1）、炉体（2）、指示灯（3）、控制箱（4）、控制按钮（5）、电压表（6）、连接把手（7）、炉门（8）、警报器（9）、废气燃烧室（10）、排气烟囱（11）、太阳能板（12），其特征在于：所述的控制箱（4）为矩形结构且后端通过螺栓方式与炉体（2）前端左侧螺纹连接，所述的指示灯（3）后端通过扣合方式安装于控制箱（4）前端，所述的控制按钮（5）共设有两个且为圆形结构，所述的控制按钮（5）右端通过嵌入方式安装于控制箱（4）左端底部，所述的电压表（6）设有两个以上且为矩形结构，所述的电压表（6）右端通过扣合方式安装于控制箱（4）左端，所述的炉门（8）为矩形结构且右端与炉体（2）左端螺纹连接，所述的连接把手（7）共设有两个且为圆形结构，所述的连接把手（7）右端通过焊接方式安装于炉门（8）上下两端，所述的警报器（9）为圆形结构且底部安装于控制箱（4）上端，所述的废气燃烧室（10）共设有两个且为矩形结构，所述的废气燃烧室（10）底部通过螺栓方式安装于炉体（2）上端两侧，所述的排气烟囱（11）共设有两个且为圆形结构，所述的太阳能板（12）为矩形结构且底部通过扣合方式安装于炉体（2）上端中部；所述的太阳能板（12）包括钢化玻璃层（1201）、EVA胶膜层（1202）、光电转换层（1203）、储电池层（1204），所述的钢化玻璃层（1201）与EVA胶膜层（1202）均为矩形结构且通过扣合方式连接，所述的光电转换层（1203）为矩形结构且前端安装于EVA胶膜层（1202）后端，所述的储电池层（1204）为矩形结构且前端安装于光电转换层（1203）后端，所述的储电池层（1204）与控制箱（4）电连接。2.根据权利要求1所述的一种绿色节能环保型热洁炉，其特征在于：所述的炉体（2）为矩形结构。3.根据权利要求1或权利要求2所述的一种绿色节能环保型热洁炉，其特征在于：所述的电动机（1）为圆形结构且后端安装于炉体（2）前端。4.根据权利要求1或权利要求2所述的一种绿色节能环保型热洁炉，其特征在于：所述的指示灯（3）设有两个以上且为圆形结构。5.根据权利要求1或权利要求2所述的一种绿色节能环保型热洁炉，其特征在于：所述的排气烟囱（11）底部安装于废气燃烧室（10）上端中部。2CN107514643A说明书1/3页一种绿色节能环保型热洁炉技术领域[0001]本发明是一种绿色节能环保型热洁炉，属于热洁炉领域。背景技术[0002]热洁炉能高效、安全地洗涤在涂层喷嘴等金属件上附着的化学品。利用高分子聚合物高于300度隔绝空气可裂解憔化，高于400度在有少量空气可完全氧化的特性，先将粘有高分子污物的工件加热到400度（根据工艺要求拟定），使工件上数量较多的高分子聚合物熔化后流淌到炉膛下部的收集容器内，然后再将炉温升到400度，并通入少量新鲜空气，使剩余的聚合物充分氧化，生成的二氧化碳，经水喷淋后通过水环式抽吸，和水一起排出炉外。[0003]现有技术公开了申请号为：CN201620349743.4的一种绿色节能环保型热洁炉，包括：炉体，内部设置内腔；烟道，位于炉体上方并于内腔连通；主燃烧装置，位于炉体内，用于对内腔进行加热；副燃烧装置，位于炉体内，副燃烧装置的出口端与烟道入口端连通，副燃烧装置入口端与内腔连通；喷淋净化装置，其入口端与烟道出口端连接；除异味装置，其入口端与喷淋净化装置的出口端连接。可见该发明简单可靠，可有效地分解并处理掉金属工件上的有机物而回收金属，
