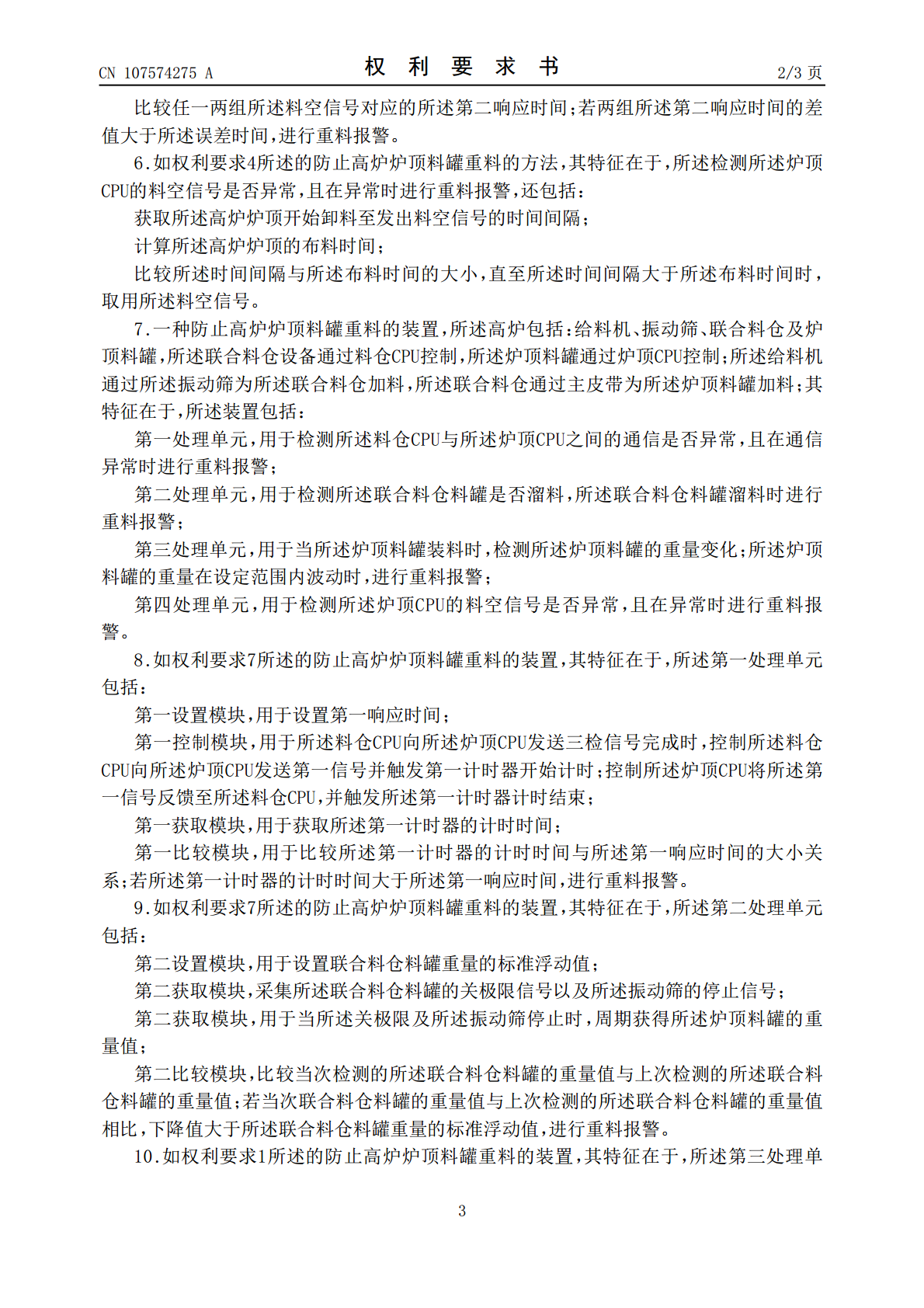

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107574275A(43)申请公布日2018.01.12(21)申请号201710834038.2(22)申请日2017.09.15(71)申请人首钢京唐钢铁联合有限责任公司地址063200河北省唐山市曹妃甸工业区(72)发明人陈国强张贺顺郭艳永董志宝王牧麒王有良刘志强(74)专利代理机构北京华沛德权律师事务所11302代理人马苗苗(51)Int.Cl.C21B7/20(2006.01)C21B7/24(2006.01)C21B5/00(2006.01)权利要求书3页说明书6页附图1页(54)发明名称防止高炉炉顶料罐重料的方法及装置(57)摘要本发明涉及高炉设备，特别涉及一种防止高炉炉顶料罐重料的方法，包括：判断料仓CPU与炉顶CPU之间的通信是否异常，且在通信异常时进行重料报警；判断联合料仓料罐是否溜料，联合料仓料罐溜料时进行重料报警；当炉顶料罐装料时，判断炉顶料罐的重量变化；炉顶料罐的重量长时间在设定范围内波动时，进行重料报警；判断炉顶CPU的料空信号是否异常，且在异常时进行重料报警。本发明提供的防止高炉炉顶料罐重料的方法，解决了现有技术中高炉炉顶料罐容易造成重料事故的技术问题，可大幅降低高炉炉顶重料事故的发生几率，避免造成高炉休风，保证生产正常进行。CN107574275ACN107574275A权利要求书1/3页1.一种防止高炉炉顶料罐重料的方法，所述高炉包括：给料机、振动筛、联合料仓及炉顶料罐，所述联合料仓通过料仓CPU控制，所述炉顶料罐通过炉顶CPU控制；所述给料机通过所述振动筛为所述联合料仓料罐加料，所述联合料仓通过上料主皮带为所述炉顶料罐加料；其特征在于，所述方法包括：判断所述料仓CPU与所述炉顶CPU之间的通信是否异常，且在通信异常时进行重料报警；判断所述联合料仓的料罐是否溜料，所述联合料仓料罐溜料时进行重料报警；当所述炉顶料罐装料时，判断所述炉顶料罐的重量变化；所述炉顶料罐的重量在设定范围内波动时，进行重料报警；检测所述炉顶CPU的料空信号是否异常，且在异常时进行重料报警。2.如权利要求1所述的防止高炉炉顶料罐重料的方法，其特征在于，所述判断所述料仓CPU与所述炉顶CPU之间的通信是否异常，且在通信异常时进行重料报警，包括：设置第一响应时间；所述料仓CPU向所述炉顶CPU发送装料信号完成时，所述料仓CPU向所述炉顶CPU发送第一信号并触发第一计时器开始计时；所述炉顶CPU将所述第一信号反馈至所述料仓CPU，并触发所述第一计时器计时结束；获取所述第一计时器的计时时间；比较所述第一计时器的计时时间与所述第一响应时间的大小关系；若所述第一计时器的计时时间大于所述第一响应时间，进行重料报警。3.如权利要求1所述的防止高炉炉顶料罐重料的方法，其特征在于，所述判断所述联合料仓料罐是否溜料，所述联合料仓料罐溜料时进行重料报警，包括：设置联合料仓料罐重量的标准浮动值；获得所述联合料仓料罐的关极限信号以及所述振动筛的开关信号；当关极限及所述振动筛停止时，周期获得所述联合料仓的料罐的重量值；比较当次获得的所述联合料仓料罐的重量值与上次获得的所述联合料仓料罐的重量值；当次所述联合料仓料罐的重量值与上次获得的所述联合料仓料罐的重量值相比，下降值大于所述联合料仓料罐重量的标准浮动值，进行重料报警。4.如权利要求1所述的防止高炉炉顶料罐重料的方法，其特征在于，所述当所述炉顶料罐装料时，检测所述炉顶料罐的重量变化；所述炉顶料罐的重量在设定范围内波动时，进行重料报警，包括：设置炉顶料罐重量的波动区间；从所述炉顶CPU获取所述炉顶料罐的运行状态；当所述炉顶料罐装料时，获得所述炉顶料罐的重量值；比较所述炉顶料罐的重量值与所述波动区间的大小关系，若所述炉顶料罐的重量值始终落在所述波动区间内，进行重料报警。5.如权利要求1-4任一项所述的防止高炉炉顶料罐重料的方法，其特征在于，所述检测所述炉顶CPU的料空信号是否异常，且在异常时进行重料报警，包括：设置料空信号的误差时间；获取至少两组料空信号，并获得每组料空信号的从发出到接收的第二响应时间；2CN107574275A权利要求书2/3页比较任一两组所述料空信号对应的所述第二响应时间；若两组所述第二响应时间的差值大于所述误差时间，进行重料报警。6.如权利要求4所述的防止高炉炉顶料罐重料的方法，其特征在于，所述检测所述炉顶CPU的料空信号是否异常，且在异常时进行重料报警，还包括：获取所述高炉炉顶开始卸料至发出料空信号的时间间隔；计算所述高炉炉顶的布料时间；比较所述时间间隔与所述布料时间的大小，直至所述时间间隔大于所述布料时间时，取用所述料空信号。7.一种防止高炉炉顶料罐重料的装置，所述高炉包括：给料机、振动筛、联合料仓及炉顶
