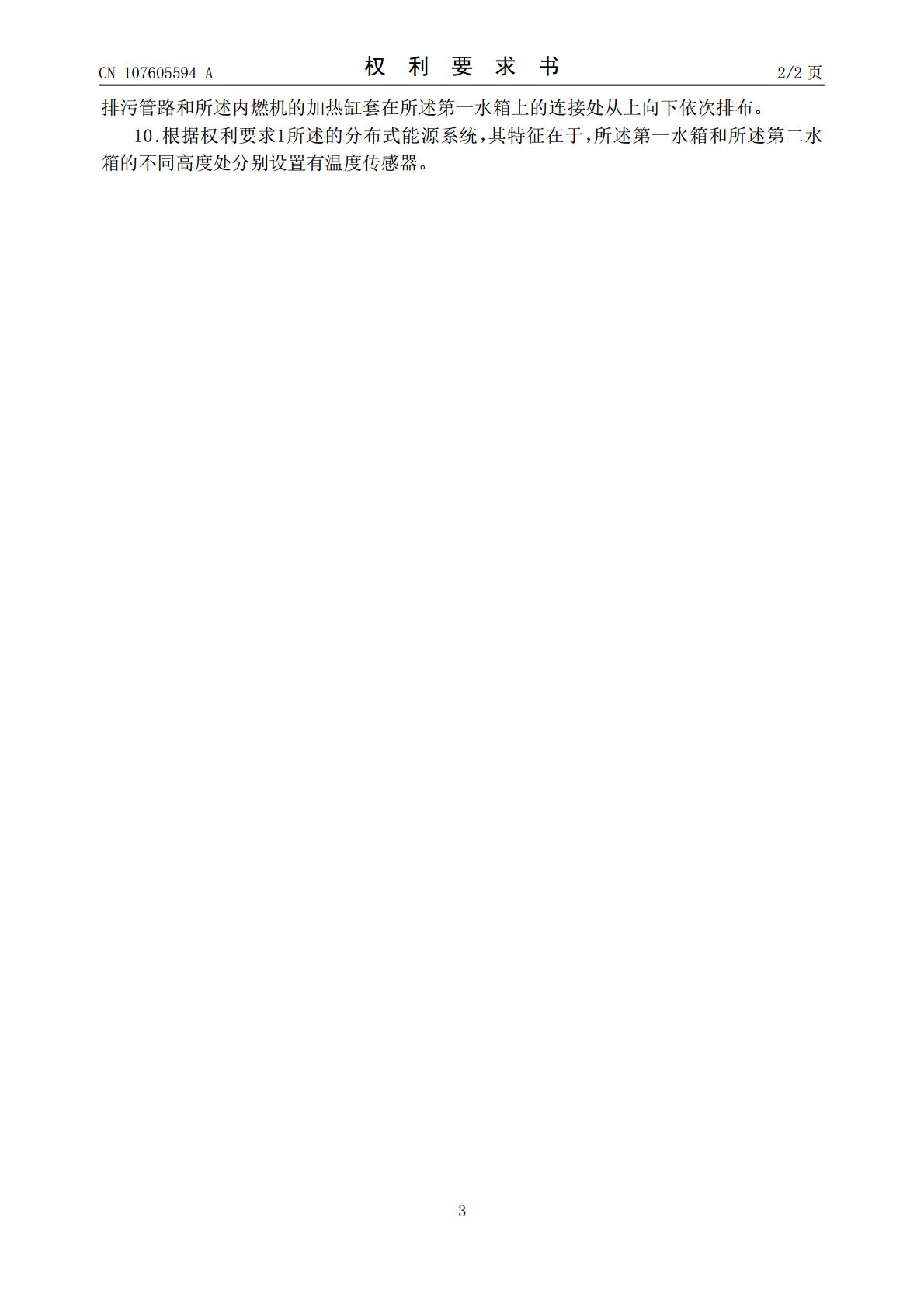

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107605594A(43)申请公布日2018.01.19(21)申请号201710807069.9(22)申请日2017.09.08(71)申请人新奥泛能网络科技股份有限公司地址100176北京市大兴区经济技术开发区宏达北路12号B楼一区四层408室(72)发明人高小燕黄袆林(74)专利代理机构北京清亦华知识产权代理事务所(普通合伙)11201代理人黄德海(51)Int.Cl.F02B63/04(2006.01)F02N19/10(2010.01)F23J15/06(2006.01)F24D3/18(2006.01)F22B1/18(2006.01)权利要求书2页说明书5页附图1页(54)发明名称分布式能源系统(57)摘要本发明公开了一种分布式能源系统，分布式能源系统包括：锅炉、发电用内燃机、排污降温池和热泵机组，内燃机内设置有加热缸套，排污降温池包括：第一水箱和第二水箱，第一水箱与第二水箱连通且成连通器，第一水箱与锅炉之间、第一水箱与内燃机的加热缸套之间均设置有排污管路，第二水箱可接收市政来水和/或地表水，热泵机组连接在第一水箱和第二水箱之间，第一水箱和第二水箱中的一个为送水箱时，另一个为回水箱。由此，通过把热泵机组连接在第一水箱和第二水箱之间，能够回收利用分布式能源系统中的废热，从而可以降低排污水的温度，也可以防止水量、热量的浪费，同时，也可以提高分布式能源系统在民用建筑系统提供冷热电的经济合理性应用。CN107605594ACN107605594A权利要求书1/2页1.一种分布式能源系统，其特征在于，包括：锅炉；发电用内燃机，所述内燃机内设置有加热缸套；排污降温池，所述排污降温池包括：第一水箱和第二水箱，所述第一水箱与所述第二水箱连通且成连通器，所述第一水箱与所述锅炉之间、所述第一水箱与所述内燃机的加热缸套之间均设置有排污管路，所述第二水箱可接收市政来水和/或地表水；热泵机组，所述热泵机组连接在所述第一水箱和所述第二水箱之间，所述第一水箱和所述第二水箱中的一个为送水箱时，另一个为回水箱。2.根据权利要求1所述的分布式能源系统，其特征在于，所述热泵机组和所述第一水箱之间设置有多个第一连接管，多个所述第一连接管伸入所述第一水箱的长度不同；所述热泵机组和所述第二水箱之间设置有多个第二连接管，多个所述第二连接管伸入所述第二水箱的长度不同，其中，所述热泵机组选择性地与多个所述第一连接管中的一个连通，所述热泵机组还选择性地与多个所述第二连接管中的一个连通。3.根据权利要求2所述的分布式能源系统，其特征在于，所述第一连接管为两个且分为第一连接管一和第一连接管二，所述第一连接管一伸入所述第一水箱的长度大于所述第一连接管二伸入所述第一水箱的长度；所述第二连接管为两个且分为第二连接管一和第二连接管二，所述第二连接管一伸入所述第二水箱的长度大于所述第二连接管二伸入所述第二水箱的长度；其中，当所述热泵机组与所述第一连接管一连通时，所述热泵机组还与所述第二连接管二连通，当所述热泵机组与所述第一连接管二连通时，所述热泵机组还与所述第二连接管一连通。4.根据权利要求1所述的分布式能源系统，其特征在于，所述热泵机组和所述第一水箱之间设置有一个第一连接管，所述热泵机组和所述第二水箱之间设置有一个所述第二连接管，所述第一连接管伸入所述第一水箱的长度可调，所述第二连接管伸入所述第二水箱的长度可调。5.根据权利要求4所述的分布式能源系统，其特征在于，所述第一连接管伸入所述第一水箱的长度增加时，所述第二连接管伸入所述第二水箱的长度减小；所述第一连接管伸入所述第一水箱的长度减小时，所述第二连接管伸入所述第二水箱的长度增加。6.根据权利要求1所述的分布式能源系统，其特征在于，还包括：软化水箱，所述软化水箱连接在所述第一水箱和所述第二水箱之间。7.根据权利要求1所述的分布式能源系统，其特征在于，所述第一水箱和所述第二水箱之间设置有上下间隔开的两个连接装置，位于下方的所述连接装置设置有压差传感器，所述压差传感器适于在检测到所述第一水箱和所述第二水箱之间的压差达到预定值时打开位于上方的所述连接装置。8.根据权利要求1所述的分布式能源系统，其特征在于，所述锅炉包括：燃气锅炉和余热锅炉，所述燃气锅炉和所述余热锅炉分别设置有排烟管和烟气换热管，所述烟气换热管设置在所述排烟管处且与所述第一水箱连通。9.根据权利要求8所述的分布式能源系统，其特征在于，所述烟气换热管、所述锅炉的2CN107605594A权利要求书2/2页排污管路和所述内燃机的加热缸套在所述第一水箱上的连接处从上向下依次排布。10.根据权利要求1所述的分布式能源系统，其特征在于，所述第一水箱和所述第二水箱的不同高度处分别设置有温度传感器。
