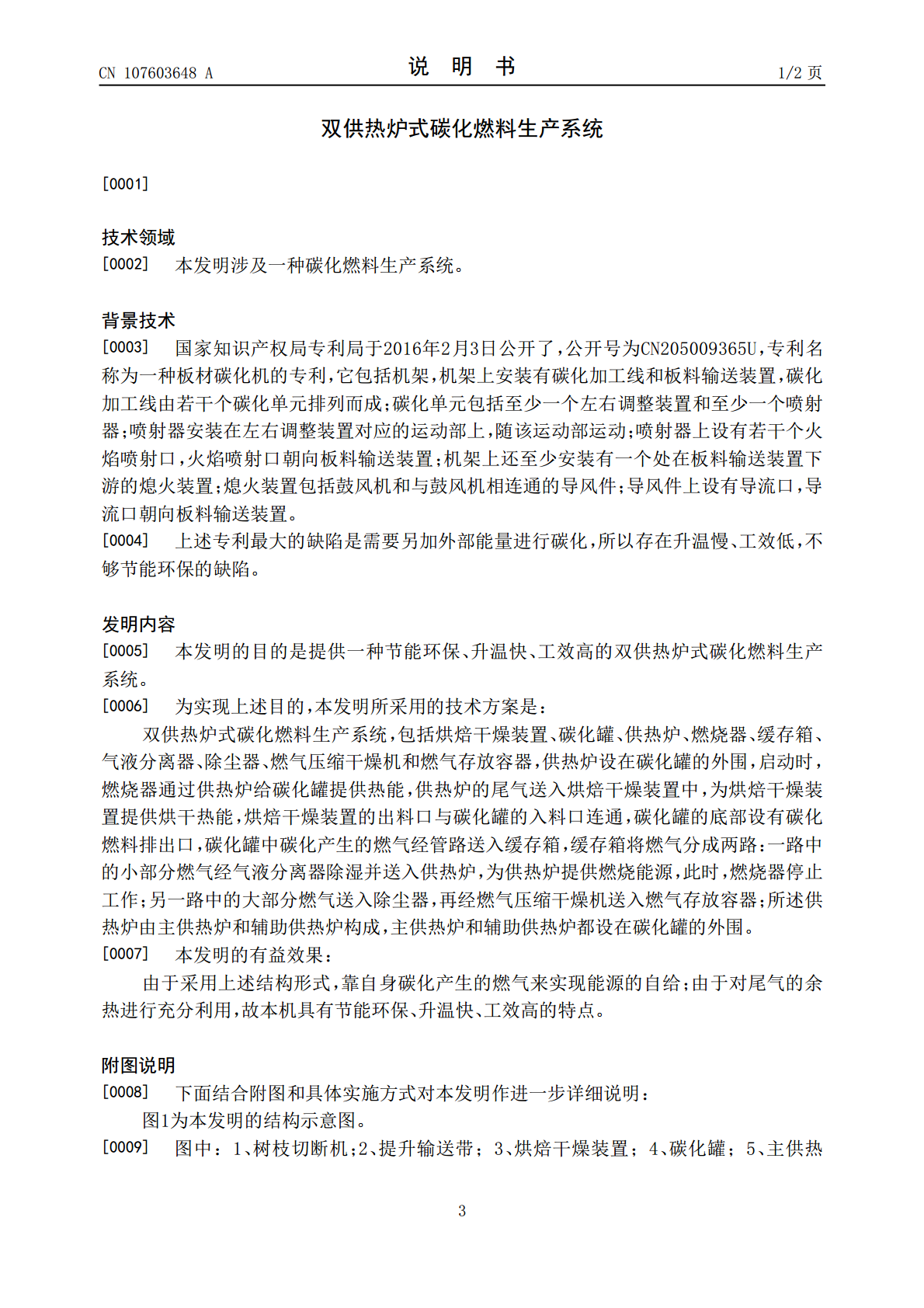

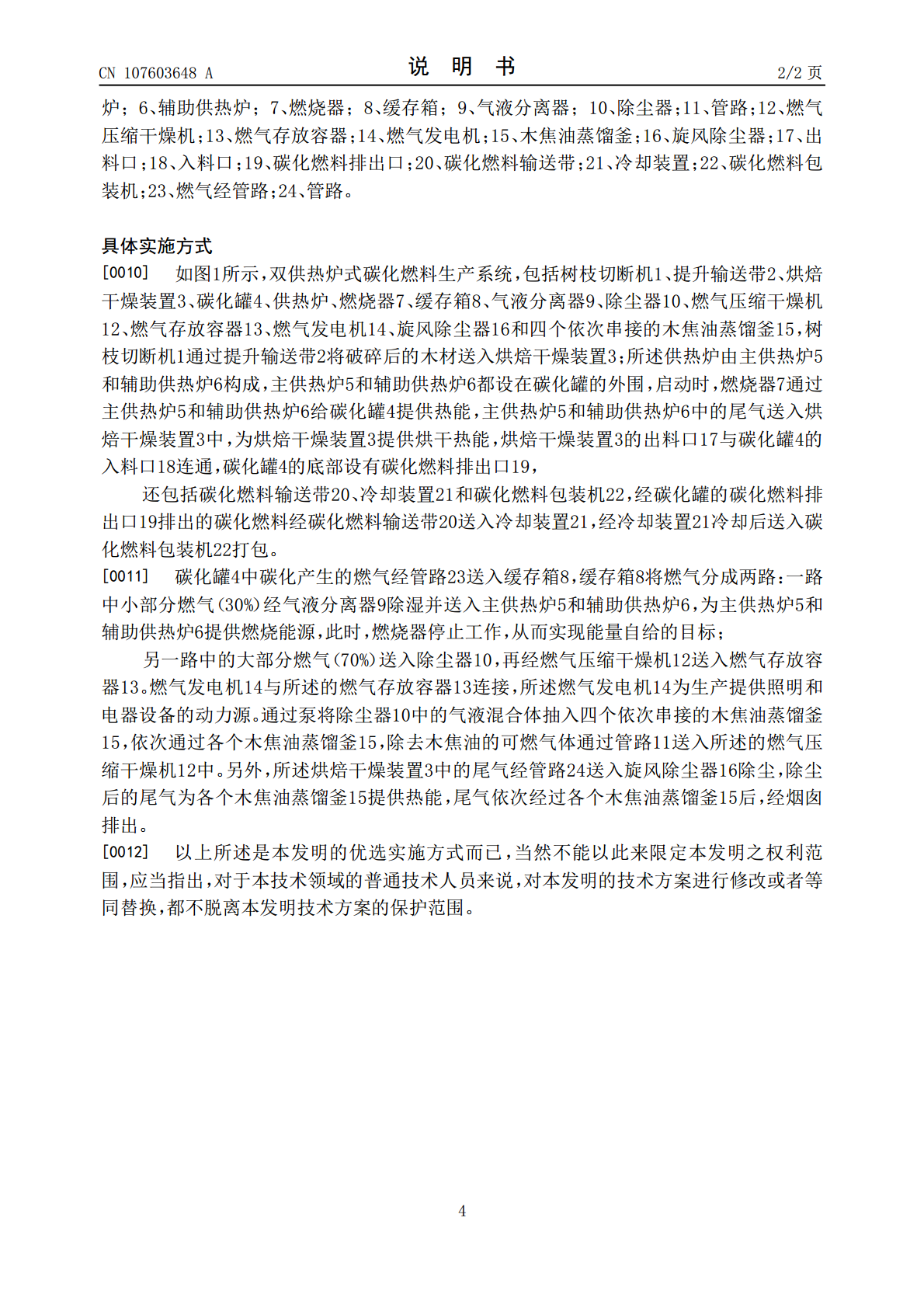

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107603648A(43)申请公布日2018.01.19(21)申请号201710994118.4C10K1/02(2006.01)(22)申请日2017.10.23C10L5/44(2006.01)(71)申请人卢华信地址525029广东省茂名市茂港区小良镇南华高造村73-1号(72)发明人卢华信(74)专利代理机构广州市南锋专利事务所有限公司44228代理人周长久王允辉(51)Int.Cl.C10B53/02(2006.01)C10B57/00(2006.01)C10B57/10(2006.01)C10B47/00(2006.01)C10C1/04(2006.01)权利要求书1页说明书2页附图1页(54)发明名称双供热炉式碳化燃料生产系统(57)摘要本发明公开了一种双供热炉式碳化燃料生产系统，包括烘焙干燥装置、碳化罐、供热炉、燃烧器、缓存箱、气液分离器、除尘器、燃气压缩干燥机和燃气存放容器，碳化罐中碳化产生的燃气经管路送入缓存箱，缓存箱将燃气分成两路：一路中的小部分燃气经气液分离器除湿并送入供热炉，为供热炉提供燃烧能源，此时，燃烧器停止工作；另一路中的大部分燃气送入除尘器，再经燃气压缩干燥机送入燃气存放容器；所述供热炉由主供热炉和辅助供热炉构成，主供热炉和辅助供热炉都设在碳化罐的外围。由于采用上述结构形式，靠自身碳化产生的燃气来实现能源的自给；由于对尾气的余热进行充分利用，故本机具有节能环保、升温快、工效高的特点。CN107603648ACN107603648A权利要求书1/1页1.一种双供热炉式碳化燃料生产系统，其特征在于：包括烘焙干燥装置、碳化罐、供热炉、燃烧器、缓存箱、气液分离器、除尘器、燃气压缩干燥机和燃气存放容器，供热炉设在碳化罐的外围，启动时，燃烧器通过供热炉给碳化罐提供热能，供热炉的尾气送入烘焙干燥装置中，为烘焙干燥装置提供烘干热能，烘焙干燥装置的出料口与碳化罐的入料口连通，碳化罐的底部设有碳化燃料排出口，碳化罐中碳化产生的燃气经管路送入缓存箱，缓存箱将燃气分成两路：一路中的小部分燃气经气液分离器除湿并送入供热炉，为供热炉提供燃烧能源，此时，燃烧器停止工作；另一路中的大部分燃气送入除尘器，再经燃气压缩干燥机送入燃气存放容器；所述供热炉由主供热炉和辅助供热炉构成，主供热炉和辅助供热炉都设在碳化罐的外围。2CN107603648A说明书1/2页双供热炉式碳化燃料生产系统[0001]技术领域[0002]本发明涉及一种碳化燃料生产系统。背景技术[0003]国家知识产权局专利局于2016年2月3日公开了，公开号为CN205009365U，专利名称为一种板材碳化机的专利，它包括机架，机架上安装有碳化加工线和板料输送装置，碳化加工线由若干个碳化单元排列而成；碳化单元包括至少一个左右调整装置和至少一个喷射器；喷射器安装在左右调整装置对应的运动部上，随该运动部运动；喷射器上设有若干个火焰喷射口，火焰喷射口朝向板料输送装置；机架上还至少安装有一个处在板料输送装置下游的熄火装置；熄火装置包括鼓风机和与鼓风机相连通的导风件；导风件上设有导流口，导流口朝向板料输送装置。[0004]上述专利最大的缺陷是需要另加外部能量进行碳化，所以存在升温慢、工效低，不够节能环保的缺陷。发明内容[0005]本发明的目的是提供一种节能环保、升温快、工效高的双供热炉式碳化燃料生产系统。[0006]为实现上述目的，本发明所采用的技术方案是：双供热炉式碳化燃料生产系统，包括烘焙干燥装置、碳化罐、供热炉、燃烧器、缓存箱、气液分离器、除尘器、燃气压缩干燥机和燃气存放容器，供热炉设在碳化罐的外围，启动时，燃烧器通过供热炉给碳化罐提供热能，供热炉的尾气送入烘焙干燥装置中，为烘焙干燥装置提供烘干热能，烘焙干燥装置的出料口与碳化罐的入料口连通，碳化罐的底部设有碳化燃料排出口，碳化罐中碳化产生的燃气经管路送入缓存箱，缓存箱将燃气分成两路：一路中的小部分燃气经气液分离器除湿并送入供热炉，为供热炉提供燃烧能源，此时，燃烧器停止工作；另一路中的大部分燃气送入除尘器，再经燃气压缩干燥机送入燃气存放容器；所述供热炉由主供热炉和辅助供热炉构成，主供热炉和辅助供热炉都设在碳化罐的外围。[0007]本发明的有益效果：由于采用上述结构形式，靠自身碳化产生的燃气来实现能源的自给；由于对尾气的余热进行充分利用，故本机具有节能环保、升温快、工效高的特点。附图说明[0008]下面结合附图和具体实施方式对本发明作进一步详细说明：图1为本发明的结构示意图。[0009]图中：1、树枝切断机；2、提升输送带；3、烘焙干燥装置；4、碳化罐；5、主供热3CN107603648A说明书2/2页炉；6、辅助供热炉；7、燃烧器；8、缓存箱
