一种便于组装的炉子.pdf

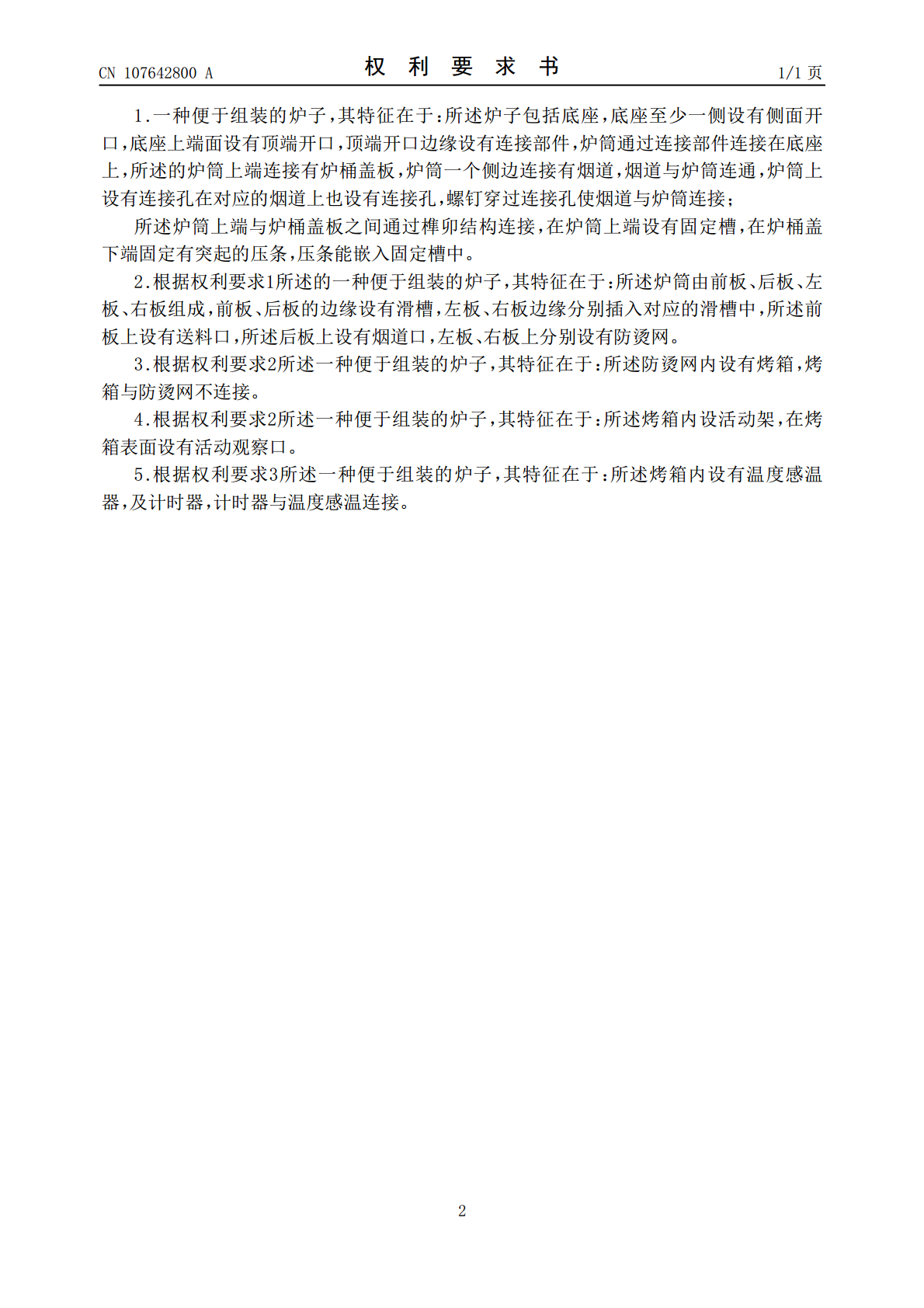

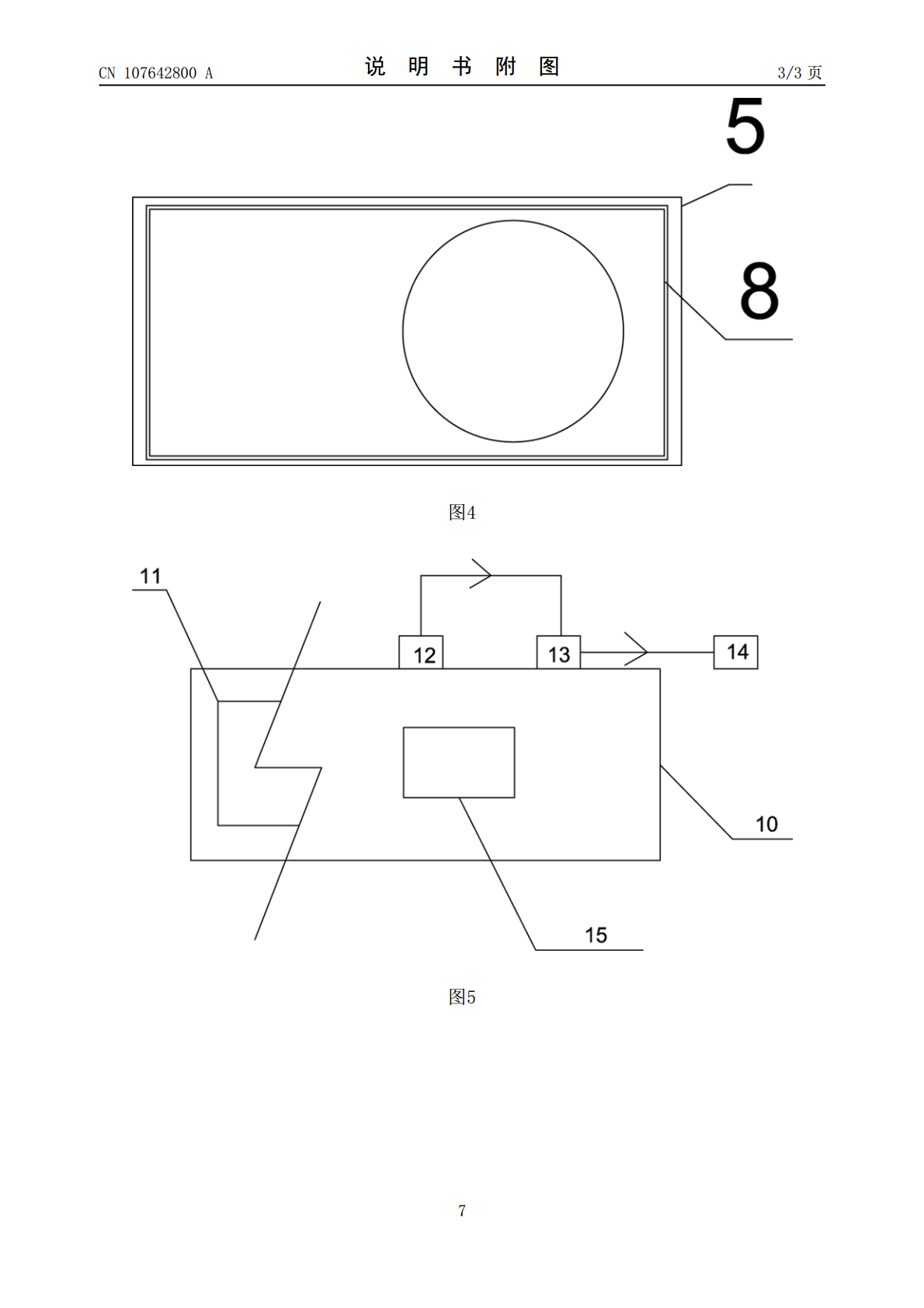

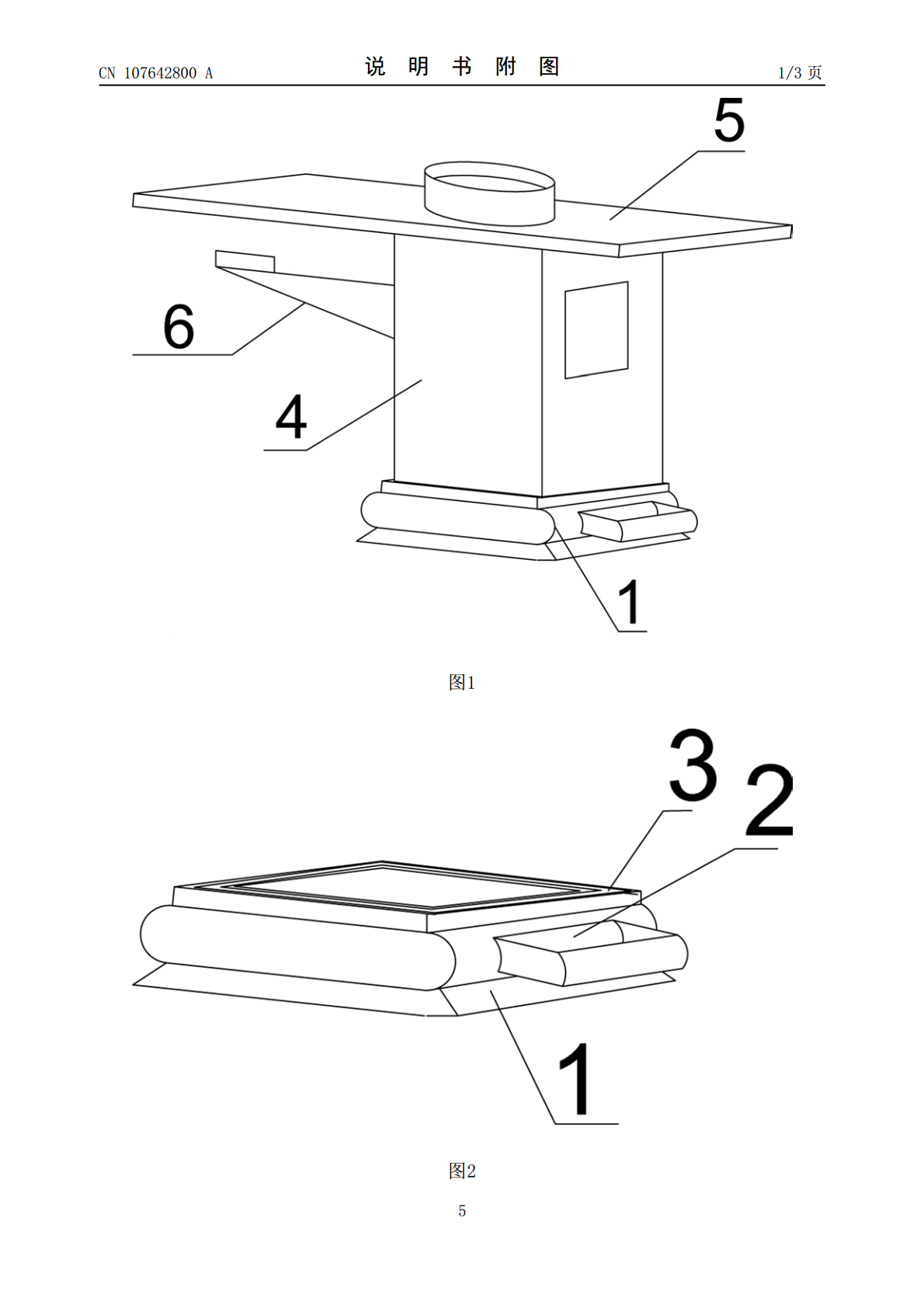

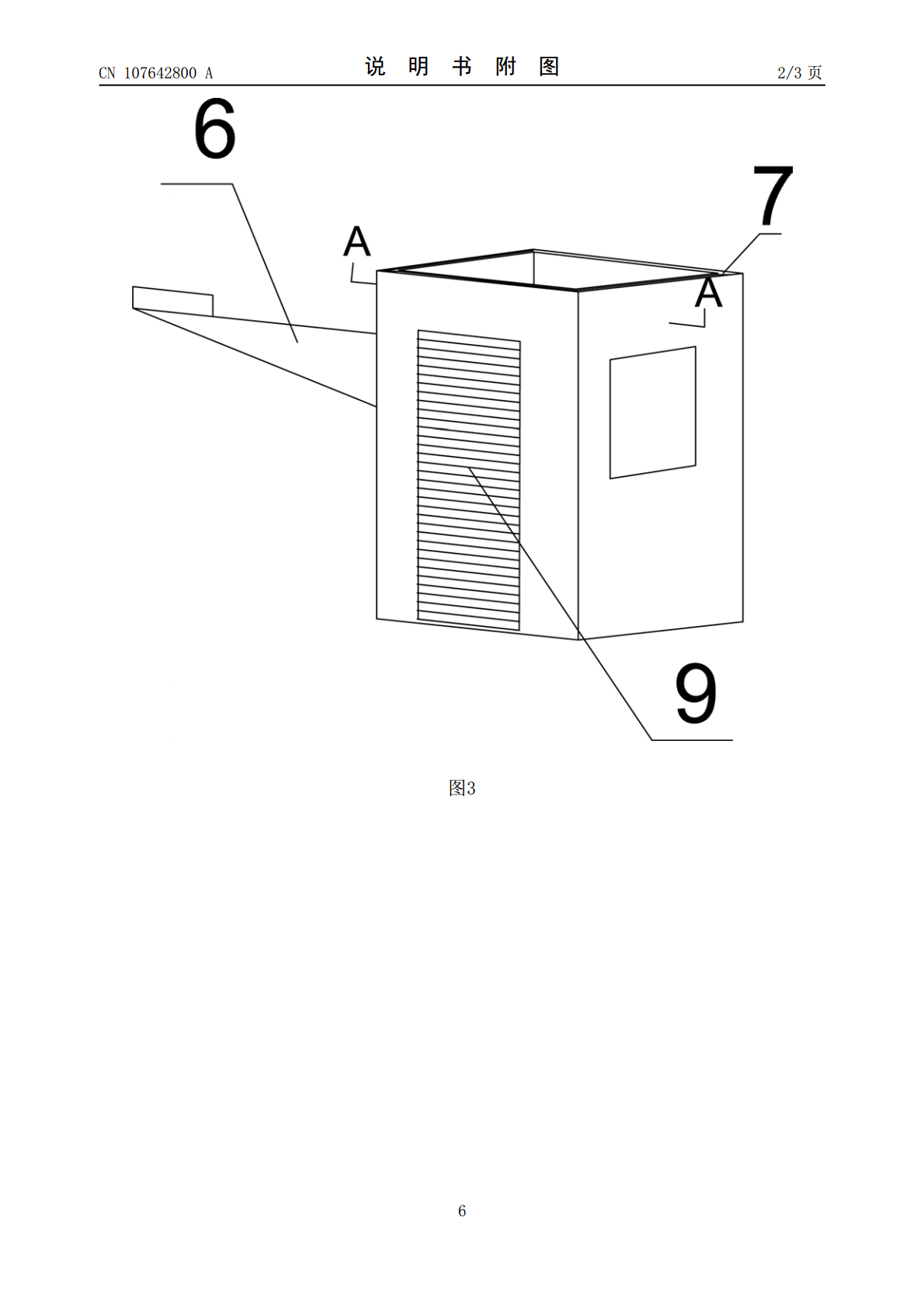

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107642800A(43)申请公布日2018.01.30(21)申请号201610572416.X(22)申请日2016.07.20(71)申请人枝江市欣佳宜金属制品有限公司地址443215湖北省宜昌市枝江市顾家店镇清水溪村(72)发明人罗华明(74)专利代理机构宜昌市慧宜专利商标代理事务所(特殊普通合伙)42226代理人姜荣华(51)Int.Cl.F24B1/182(2006.01)F24B1/191(2006.01)权利要求书1页说明书2页附图3页(54)发明名称一种便于组装的炉子(57)摘要一种便于组装的炉子包括底座，底座至少一侧设有侧面开口，底座上端面设有顶端开口，顶端开口边缘设有连接部件，炉筒通过连接部件连接在底座上，所述的炉筒上端连接有炉桶盖板，炉筒一个侧边连接有烟道，烟道与炉筒连通，炉筒上设有连接孔在对应的烟道上也设有连接孔，螺钉穿过连接孔使烟道与炉筒连接；所述炉筒上端与炉桶盖板之间通过榫卯结构连接，在炉筒上端设有固定槽，在炉桶盖下端固定有突起的压条，压条能嵌入固定槽中。本发明的优点在于，通过将炉子优为几个标准组件，之后再进行组装，组装过程中不需要采用焊接的方法进行连接，大幅度的提高了生产效率。CN107642800ACN107642800A权利要求书1/1页1.一种便于组装的炉子，其特征在于：所述炉子包括底座，底座至少一侧设有侧面开口，底座上端面设有顶端开口，顶端开口边缘设有连接部件，炉筒通过连接部件连接在底座上，所述的炉筒上端连接有炉桶盖板，炉筒一个侧边连接有烟道，烟道与炉筒连通，炉筒上设有连接孔在对应的烟道上也设有连接孔，螺钉穿过连接孔使烟道与炉筒连接；所述炉筒上端与炉桶盖板之间通过榫卯结构连接，在炉筒上端设有固定槽，在炉桶盖下端固定有突起的压条，压条能嵌入固定槽中。2.根据权利要求1所述的一种便于组装的炉子，其特征在于：所述炉筒由前板、后板、左板、右板组成，前板、后板的边缘设有滑槽，左板、右板边缘分别插入对应的滑槽中，所述前板上设有送料口，所述后板上设有烟道口，左板、右板上分别设有防烫网。3.根据权利要求2所述一种便于组装的炉子，其特征在于：所述防烫网内设有烤箱，烤箱与防烫网不连接。4.根据权利要求2所述一种便于组装的炉子，其特征在于：所述烤箱内设活动架，在烤箱表面设有活动观察口。5.根据权利要求3所述一种便于组装的炉子，其特征在于：所述烤箱内设有温度感温器，及计时器，计时器与温度感温连接。2CN107642800A说明书1/2页一种便于组装的炉子技术领域[0001]本发明一种便于组装的炉子，特别涉及不用焊接即可以组装成型的炉子。背景技术[0002]现在的炉子均是通过焊接组装成型的，其生产成本过高，通过将炉具进行模块化分割，再进行组装，即可以避免对炉具进行大面积焊接，减少了生产成本，加快了生产效率。发明内容[0003]为解决上述技术问题，本发明提供一种便于组装的炉子，通过将炉子优为几个标准组件，之后再进行组装，组装过程中不需要采用焊接的方法进行连接，大幅度的提高了生产效率。[0004]本发明所采用的技术方案是：一种便于组装的炉子包括底座，底座至少一侧设有侧面开口，底座上端面设有顶端开口，顶端开口边缘设有连接部件，炉筒通过连接部件连接在底座上，所述的炉筒上端连接有炉桶盖板，炉筒一个侧边连接有烟道，烟道与炉筒连通，炉筒上设有连接孔在对应的烟道上也设有连接孔，螺钉穿过连接孔使烟道与炉筒连接；所述炉筒上端与炉桶盖板之间通过榫卯结构连接，在炉筒上端设有固定槽，在炉桶盖下端固定有突起的压条，压条能嵌入固定槽中。[0005]进一步讲，炉筒由前板、后板、左板、右板组成，前板、后板的边缘设有滑槽，左板、右板边缘分别插入对应的滑槽中，所述前板上设有送料口，所述后板上设有烟道口，左板、右板上分别设有防烫网。[0006]进一步讲，防烫网内设有烤箱，烤箱与防烫网不连接。[0007]进一步讲，烤箱内设活动架，在烤箱表面设有活动观察口。[0008]还可以，烤箱内设有温度感温器，及计时器，计时器与温度感温连接。[0009]本发明优点在于：将炉子优化为几个部件，然后通过非焊接的方式进行组装，避免了大面积的焊接连接，提高了生产效率，降低了生产成本。附图说明[0010]下面结合附图和实施例对本发明作进一步说明：图1为本发明结构示意图。[0011]图2为本发明底座结构示意图。[0012]图3为炉筒结构示意图。[0013]图4为炉桶盖板结构示意图。[0014]图5为烤箱结构示意图。[0015]如图，底座1、侧面开口2、顶端开口3、炉筒4、炉桶盖板5、烟道6、固定槽7、压条8、防烫网9、烤箱10、活动架11、温度感应器12、计时器13、报警器14、活动观察口15。3CN
