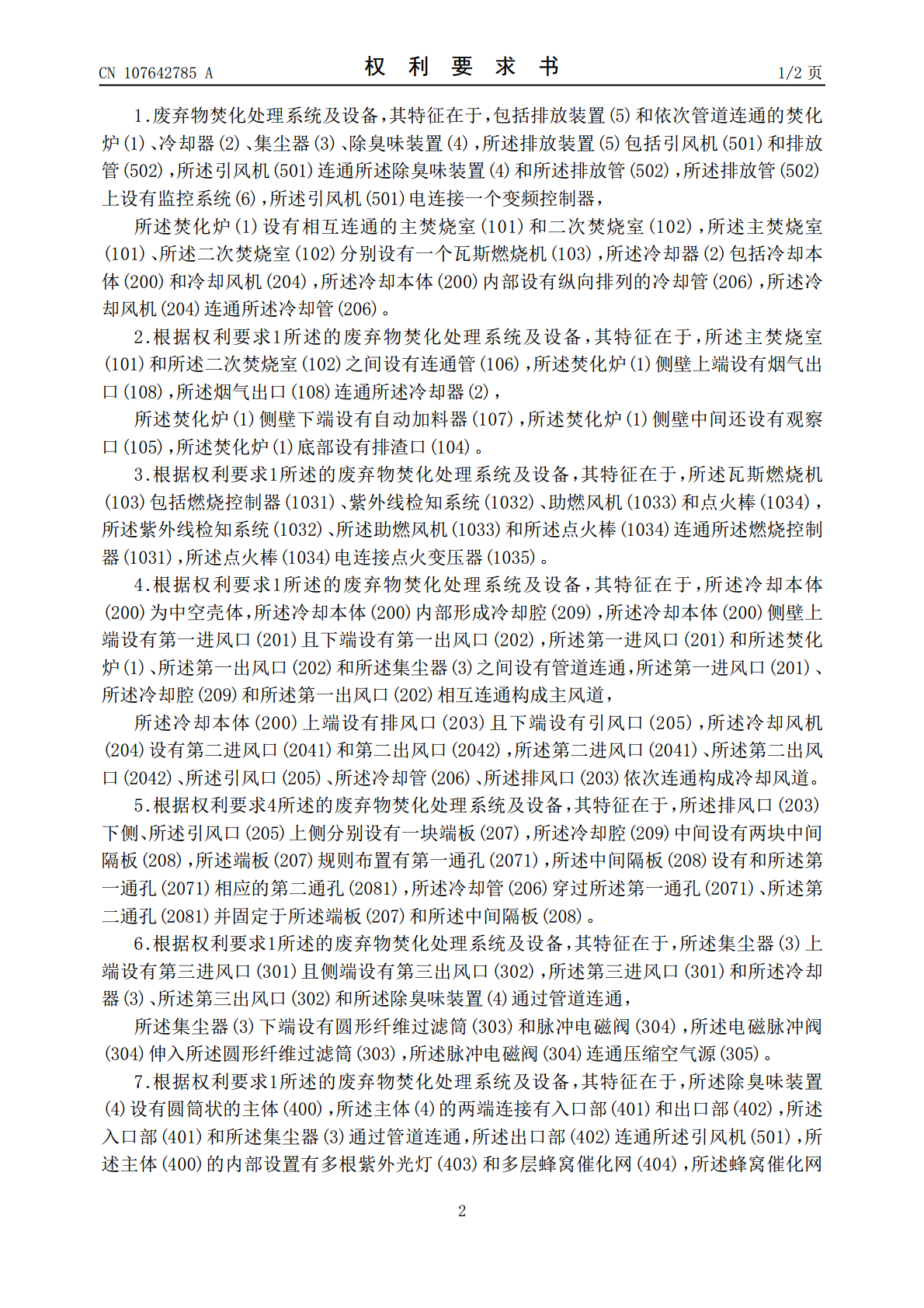

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107642785A(43)申请公布日2018.01.30(21)申请号201710477744.6B01D53/86(2006.01)(22)申请日2017.06.21B01D46/10(2006.01)B01D46/30(2006.01)(71)申请人太仓隆尹机电有限公司B01D46/00(2006.01)地址215000江苏省苏州市太仓市城厢镇B01D53/60(2006.01)城北东路名都花苑一幢(72)发明人李国威(74)专利代理机构北京商专永信知识产权代理事务所(普通合伙)11400代理人邢若兰高之波(51)Int.Cl.F23G5/16(2006.01)F23G5/44(2006.01)F23J15/00(2006.01)F23J15/06(2006.01)F23J15/02(2006.01)权利要求书2页说明书5页附图7页(54)发明名称废弃物焚化处理系统及设备(57)摘要本发明公开了废弃物焚化处理系统及设备。该废弃物焚化处理系统及设备包括排放装置和依次管道连通的焚化炉、冷却器、集尘器、除臭味装置，排放装置包括引风机和排放管，引风机连通除臭味装置和排放管，排放管上设有监控系统，引风机电连接一个变频控制器，焚化炉设有相互连通的主焚烧室和二次焚烧室，主焚烧室、二次焚烧室分别设有一个瓦斯燃烧机，冷却器包括冷却本体和冷却风机，冷却本体内部设有纵向排列的冷却管，冷却风机连通冷却管，本发明具有二次高温焚烧彻底焚毁废弃物中的毒性物质，排放废气物无尘、无臭味的效果。CN107642785ACN107642785A权利要求书1/2页1.废弃物焚化处理系统及设备，其特征在于，包括排放装置(5)和依次管道连通的焚化炉(1)、冷却器(2)、集尘器(3)、除臭味装置(4)，所述排放装置(5)包括引风机(501)和排放管(502)，所述引风机(501)连通所述除臭味装置(4)和所述排放管(502)，所述排放管(502)上设有监控系统(6)，所述引风机(501)电连接一个变频控制器，所述焚化炉(1)设有相互连通的主焚烧室(101)和二次焚烧室(102)，所述主焚烧室(101)、所述二次焚烧室(102)分别设有一个瓦斯燃烧机(103)，所述冷却器(2)包括冷却本体(200)和冷却风机(204)，所述冷却本体(200)内部设有纵向排列的冷却管(206)，所述冷却风机(204)连通所述冷却管(206)。2.根据权利要求1所述的废弃物焚化处理系统及设备，其特征在于，所述主焚烧室(101)和所述二次焚烧室(102)之间设有连通管(106)，所述焚化炉(1)侧壁上端设有烟气出口(108)，所述烟气出口(108)连通所述冷却器(2)，所述焚化炉(1)侧壁下端设有自动加料器(107)，所述焚化炉(1)侧壁中间还设有观察口(105)，所述焚化炉(1)底部设有排渣口(104)。3.根据权利要求1所述的废弃物焚化处理系统及设备，其特征在于，所述瓦斯燃烧机(103)包括燃烧控制器(1031)、紫外线检知系统(1032)、助燃风机(1033)和点火棒(1034)，所述紫外线检知系统(1032)、所述助燃风机(1033)和所述点火棒(1034)连通所述燃烧控制器(1031)，所述点火棒(1034)电连接点火变压器(1035)。4.根据权利要求1所述的废弃物焚化处理系统及设备，其特征在于，所述冷却本体(200)为中空壳体，所述冷却本体(200)内部形成冷却腔(209)，所述冷却本体(200)侧壁上端设有第一进风口(201)且下端设有第一出风口(202)，所述第一进风口(201)和所述焚化炉(1)、所述第一出风口(202)和所述集尘器(3)之间设有管道连通，所述第一进风口(201)、所述冷却腔(209)和所述第一出风口(202)相互连通构成主风道，所述冷却本体(200)上端设有排风口(203)且下端设有引风口(205)，所述冷却风机(204)设有第二进风口(2041)和第二出风口(2042)，所述第二进风口(2041)、所述第二出风口(2042)、所述引风口(205)、所述冷却管(206)、所述排风口(203)依次连通构成冷却风道。5.根据权利要求4所述的废弃物焚化处理系统及设备，其特征在于，所述排风口(203)下侧、所述引风口(205)上侧分别设有一块端板(207)，所述冷却腔(209)中间设有两块中间隔板(208)，所述端板(207)规则布置有第一通孔(2071)，所述中间隔板(208)设有和所述第一通孔(2071)相应的第二通孔(2081)，所述冷却管(206)穿过所述第一通孔(2071)、所述第二通孔(2081)并固定于所述端板(207)和所述中间隔板(208)。6.根据权利要求1所述的
