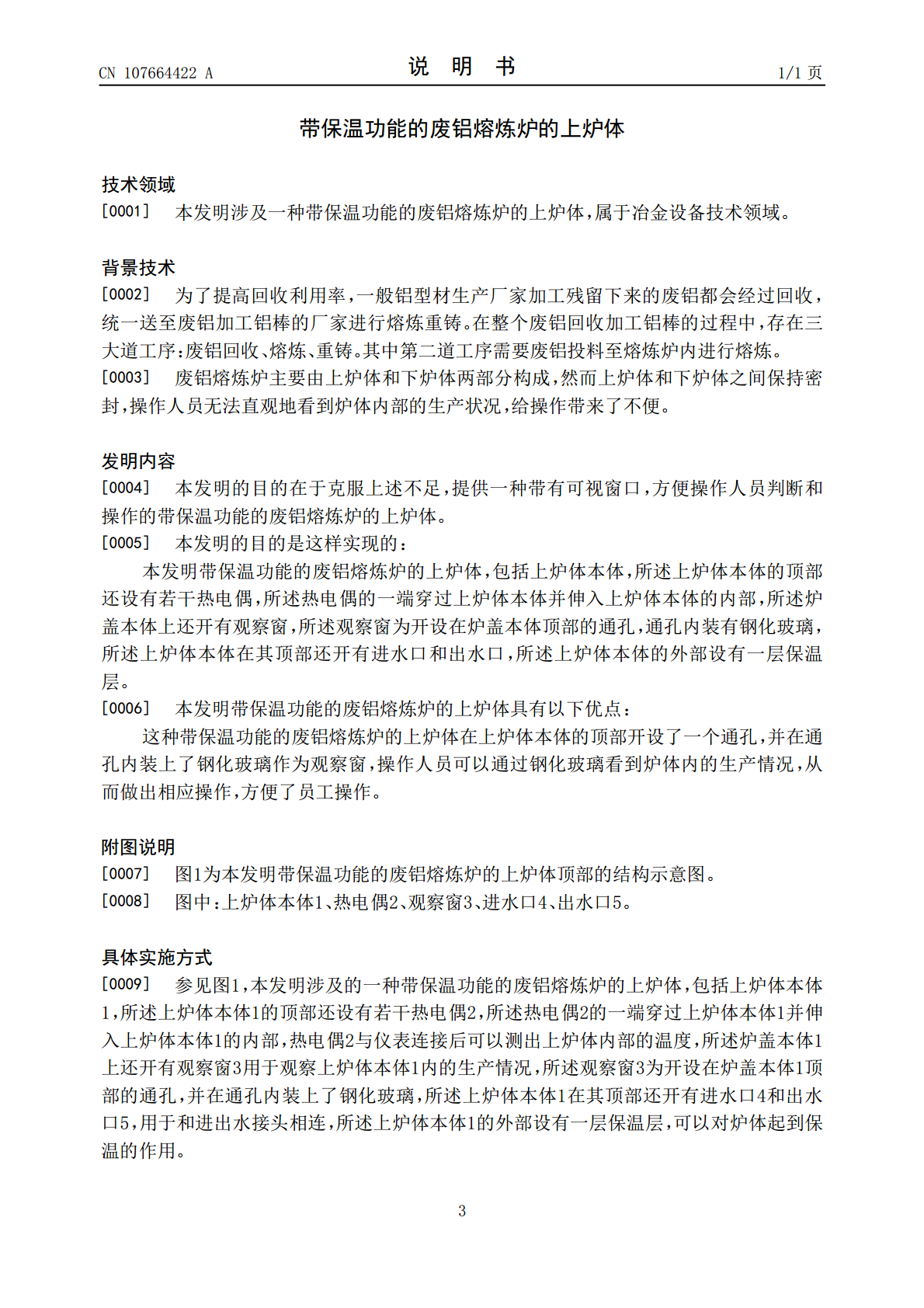

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107664422A(43)申请公布日2018.02.06(21)申请号201610594004.6(22)申请日2016.07.27(71)申请人江阴迪新金属工业有限公司地址214415江苏省无锡市江阴市祝塘镇永昌工业园区(72)发明人丁建明(51)Int.Cl.F27B14/08(2006.01)F27B14/20(2006.01)权利要求书1页说明书1页附图1页(54)发明名称带保温功能的废铝熔炼炉的上炉体(57)摘要本发明涉及一种带保温功能的废铝熔炼炉的上炉体，其特征在于：它包括上炉体本体（1），所述上炉体本体（1）的顶部还设有若干热电偶（2），所述热电偶（2）的一端穿过上炉体本体（1）并伸入上炉体本体（1）的内部，所述炉盖本体（1）上还开有观察窗（3），所述观察窗（3）为开设在炉盖本体（1）顶部的通孔，通孔内装有钢化玻璃，上炉体本体（1）在其顶部还开有进水口（4）和出水口（5），所述上炉体本体（1）的外部设有一层保温层。这种带保温功能的废铝熔炼炉的上炉体在上炉体本体的顶部开设了一个通孔，并在通孔内装上了钢化玻璃作为观察窗，操作人员可以通过钢化玻璃看到炉体内的生产情况，从而做出相应操作，方便了员工操作。CN107664422ACN107664422A权利要求书1/1页1.一种带保温功能的废铝熔炼炉的上炉体，其特征在于：它包括上炉体本体（1），所述上炉体本体（1）的顶部还设有若干热电偶（2），所述热电偶（2）的一端穿过上炉体本体（1）并伸入上炉体本体（1）的内部，所述炉盖本体（1）上还开有观察窗（3），所述观察窗（3）为开设在炉盖本体（1）顶部的通孔，通孔内装有钢化玻璃，所述上炉体本体（1）在其顶部还开有进水口（4）和出水口（5），所述上炉体本体（1）的外部设有一层保温层。2CN107664422A说明书1/1页带保温功能的废铝熔炼炉的上炉体技术领域[0001]本发明涉及一种带保温功能的废铝熔炼炉的上炉体，属于冶金设备技术领域。背景技术[0002]为了提高回收利用率，一般铝型材生产厂家加工残留下来的废铝都会经过回收，统一送至废铝加工铝棒的厂家进行熔炼重铸。在整个废铝回收加工铝棒的过程中，存在三大道工序：废铝回收、熔炼、重铸。其中第二道工序需要废铝投料至熔炼炉内进行熔炼。[0003]废铝熔炼炉主要由上炉体和下炉体两部分构成，然而上炉体和下炉体之间保持密封，操作人员无法直观地看到炉体内部的生产状况，给操作带来了不便。发明内容[0004]本发明的目的在于克服上述不足，提供一种带有可视窗口，方便操作人员判断和操作的带保温功能的废铝熔炼炉的上炉体。[0005]本发明的目的是这样实现的：本发明带保温功能的废铝熔炼炉的上炉体，包括上炉体本体，所述上炉体本体的顶部还设有若干热电偶，所述热电偶的一端穿过上炉体本体并伸入上炉体本体的内部，所述炉盖本体上还开有观察窗，所述观察窗为开设在炉盖本体顶部的通孔，通孔内装有钢化玻璃，所述上炉体本体在其顶部还开有进水口和出水口，所述上炉体本体的外部设有一层保温层。[0006]本发明带保温功能的废铝熔炼炉的上炉体具有以下优点：这种带保温功能的废铝熔炼炉的上炉体在上炉体本体的顶部开设了一个通孔，并在通孔内装上了钢化玻璃作为观察窗，操作人员可以通过钢化玻璃看到炉体内的生产情况，从而做出相应操作，方便了员工操作。附图说明[0007]图1为本发明带保温功能的废铝熔炼炉的上炉体顶部的结构示意图。[0008]图中：上炉体本体1、热电偶2、观察窗3、进水口4、出水口5。具体实施方式[0009]参见图1，本发明涉及的一种带保温功能的废铝熔炼炉的上炉体，包括上炉体本体1，所述上炉体本体1的顶部还设有若干热电偶2，所述热电偶2的一端穿过上炉体本体1并伸入上炉体本体1的内部，热电偶2与仪表连接后可以测出上炉体内部的温度，所述炉盖本体1上还开有观察窗3用于观察上炉体本体1内的生产情况，所述观察窗3为开设在炉盖本体1顶部的通孔，并在通孔内装上了钢化玻璃，所述上炉体本体1在其顶部还开有进水口4和出水口5，用于和进出水接头相连，所述上炉体本体1的外部设有一层保温层，可以对炉体起到保温的作用。3CN107664422A说明书附图1/1页图14
