有测温功能的废铝熔炼炉的上炉盖.pdf

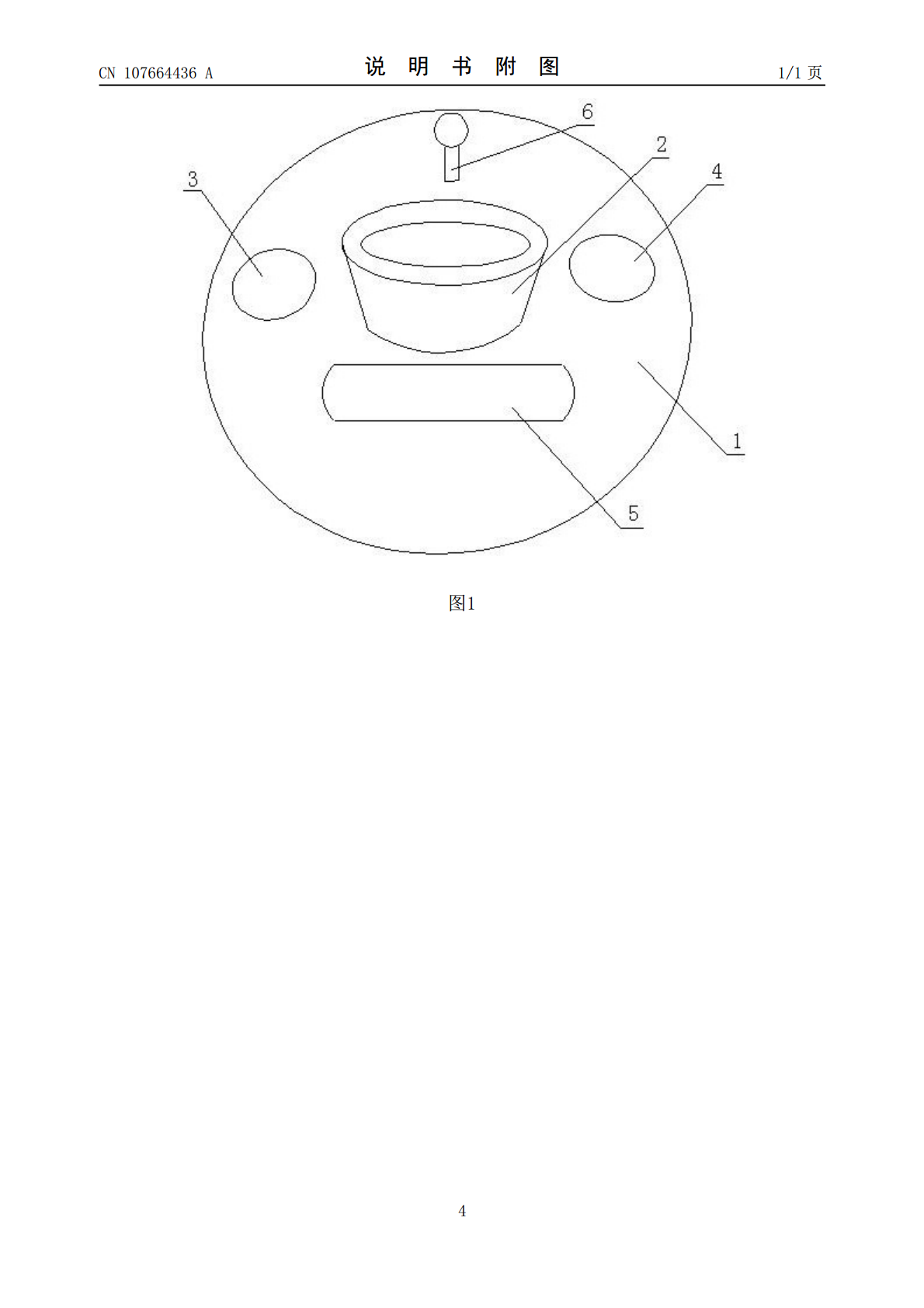

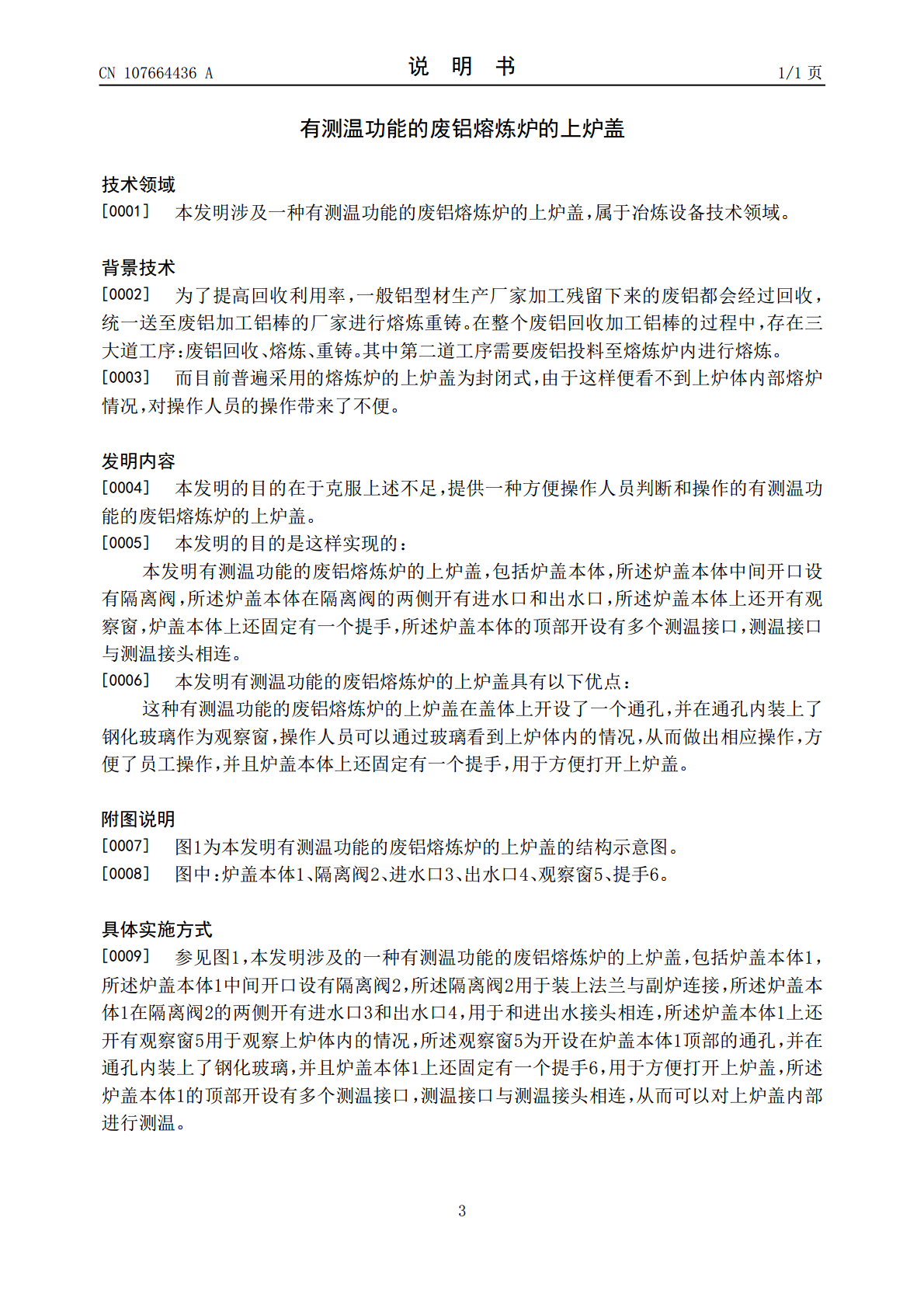

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107664436A(43)申请公布日2018.02.06(21)申请号201610594053.X(22)申请日2016.07.27(71)申请人江阴迪新金属工业有限公司地址214415江苏省无锡市江阴市祝塘镇永昌工业园区(72)发明人丁建明(51)Int.Cl.F27D1/18(2006.01)F27D21/00(2006.01)权利要求书1页说明书1页附图1页(54)发明名称有测温功能的废铝熔炼炉的上炉盖(57)摘要本发明涉及一种有测温功能的废铝熔炼炉的上炉盖，其特征在于：它包括炉盖本体（1），所述炉盖本体（1）中间开口设有隔离阀（2），所述炉盖本体（1）在隔离阀（2）的两侧开有进水口（3）和出水口（4），所述炉盖本体（1）上还开有观察窗（5），炉盖本体（1）上还固定有一个提手（6），所述炉盖本体（1）的顶部开设有多个测温接口，测温接口与测温接头相连。这种有测温功能的废铝熔炼炉的上炉盖在盖体上开设了一个通孔，并在通孔内装上了钢化玻璃作为观察窗，操作人员可以通过玻璃看到上炉体内的情况，从而做出相应操作，方便了员工操作。CN107664436ACN107664436A权利要求书1/1页1.一种有测温功能的废铝熔炼炉的上炉盖，其特征在于：它包括炉盖本体（1），所述炉盖本体（1）中间开口设有隔离阀（2），所述炉盖本体（1）在隔离阀（2）的两侧开有进水口（3）和出水口（4），所述炉盖本体（1）上还开有观察窗（5），炉盖本体（1）上还固定有一个提手（6），所述炉盖本体（1）的顶部开设有多个测温接口，测温接口与测温接头相连。2CN107664436A说明书1/1页有测温功能的废铝熔炼炉的上炉盖技术领域[0001]本发明涉及一种有测温功能的废铝熔炼炉的上炉盖，属于冶炼设备技术领域。背景技术[0002]为了提高回收利用率，一般铝型材生产厂家加工残留下来的废铝都会经过回收，统一送至废铝加工铝棒的厂家进行熔炼重铸。在整个废铝回收加工铝棒的过程中，存在三大道工序：废铝回收、熔炼、重铸。其中第二道工序需要废铝投料至熔炼炉内进行熔炼。[0003]而目前普遍采用的熔炼炉的上炉盖为封闭式，由于这样便看不到上炉体内部熔炉情况，对操作人员的操作带来了不便。发明内容[0004]本发明的目的在于克服上述不足，提供一种方便操作人员判断和操作的有测温功能的废铝熔炼炉的上炉盖。[0005]本发明的目的是这样实现的：本发明有测温功能的废铝熔炼炉的上炉盖，包括炉盖本体，所述炉盖本体中间开口设有隔离阀，所述炉盖本体在隔离阀的两侧开有进水口和出水口，所述炉盖本体上还开有观察窗，炉盖本体上还固定有一个提手，所述炉盖本体的顶部开设有多个测温接口，测温接口与测温接头相连。[0006]本发明有测温功能的废铝熔炼炉的上炉盖具有以下优点：这种有测温功能的废铝熔炼炉的上炉盖在盖体上开设了一个通孔，并在通孔内装上了钢化玻璃作为观察窗，操作人员可以通过玻璃看到上炉体内的情况，从而做出相应操作，方便了员工操作，并且炉盖本体上还固定有一个提手，用于方便打开上炉盖。附图说明[0007]图1为本发明有测温功能的废铝熔炼炉的上炉盖的结构示意图。[0008]图中：炉盖本体1、隔离阀2、进水口3、出水口4、观察窗5、提手6。具体实施方式[0009]参见图1，本发明涉及的一种有测温功能的废铝熔炼炉的上炉盖，包括炉盖本体1，所述炉盖本体1中间开口设有隔离阀2，所述隔离阀2用于装上法兰与副炉连接，所述炉盖本体1在隔离阀2的两侧开有进水口3和出水口4，用于和进出水接头相连，所述炉盖本体1上还开有观察窗5用于观察上炉体内的情况，所述观察窗5为开设在炉盖本体1顶部的通孔，并在通孔内装上了钢化玻璃，并且炉盖本体1上还固定有一个提手6，用于方便打开上炉盖，所述炉盖本体1的顶部开设有多个测温接口，测温接口与测温接头相连，从而可以对上炉盖内部进行测温。3CN107664436A说明书附图1/1页图14
