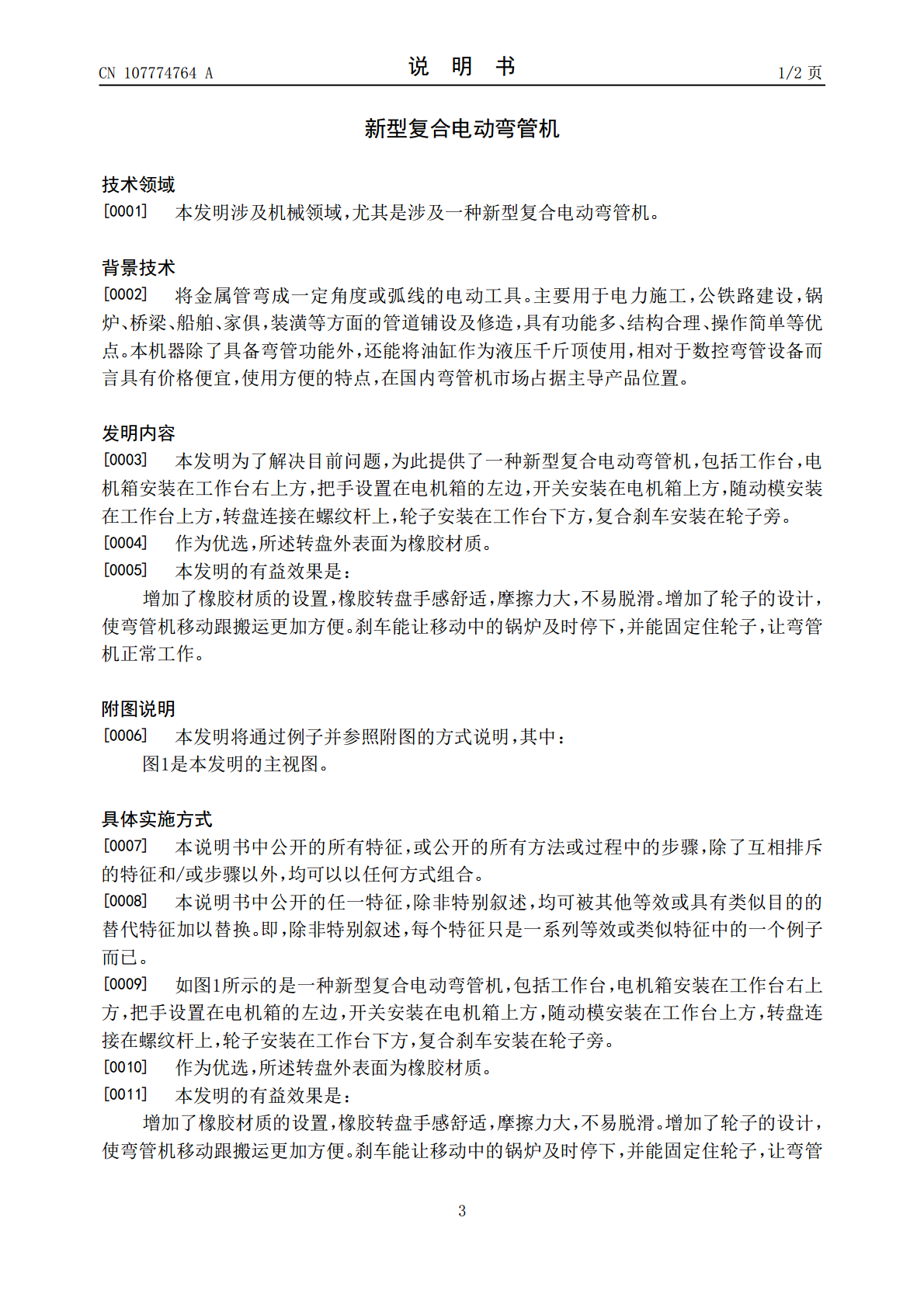

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107774764A(43)申请公布日2018.03.09(21)申请号201610747726.0(22)申请日2016.08.30(71)申请人江阴恒远管道工程有限公司地址214400江苏省无锡市临港新城申港创新村申庄2号(72)发明人徐冬松(74)专利代理机构江阴市永兴专利事务所(普通合伙)32240代理人彭春艳陈晓良(51)Int.Cl.B21D7/00(2006.01)B21D7/16(2006.01)权利要求书1页说明书2页附图1页(54)发明名称新型复合电动弯管机(57)摘要本发明公开了一种新型复合电动弯管机，包括工作台（3），电机箱（2）安装在工作台（3）右上方，把手（1）设置在电机箱（2）的左边，开关（4）安装在电机箱（2）上方，随动模（5）安装在工作台（3）上方，转盘（6）连接在螺纹杆（7）上，轮子（8）安装在工作台（3）下方，复合刹车（9）安装在轮子（8）旁。本发明的有益效果是：增加了橡胶材质的设置，橡胶转盘手感舒适，摩擦力大，不易脱滑。增加了轮子的设计，使弯管机移动跟搬运更加方便。刹车能让移动中的锅炉及时停下，并能固定住轮子，让弯管机正常工作。CN107774764ACN107774764A权利要求书1/1页1.一种新型复合电动弯管机，其特征在于，包括工作台（3），电机箱（2）安装在工作台（3）右上方，把手（1）设置在电机箱（2）的左边，开关（4）安装在电机箱（2）上方，随动模（5）安装在工作台（3）上方，转盘（6）连接在螺纹杆（7）上，轮子（8）安装在工作台（3）下方，复合刹车（9）安装在轮子（8）旁。2.根据权利要求1所述的新型复合电动弯管机,其特征是：所述转盘（6）外表面为橡胶材质。2CN107774764A说明书1/2页新型复合电动弯管机技术领域[0001]本发明涉及机械领域，尤其是涉及一种新型复合电动弯管机。背景技术[0002]将金属管弯成一定角度或弧线的电动工具。主要用于电力施工，公铁路建设，锅炉、桥梁、船舶、家俱，装潢等方面的管道铺设及修造，具有功能多、结构合理、操作简单等优点。本机器除了具备弯管功能外，还能将油缸作为液压千斤顶使用，相对于数控弯管设备而言具有价格便宜，使用方便的特点，在国内弯管机市场占据主导产品位置。发明内容[0003]本发明为了解决目前问题，为此提供了一种新型复合电动弯管机，包括工作台，电机箱安装在工作台右上方，把手设置在电机箱的左边，开关安装在电机箱上方，随动模安装在工作台上方，转盘连接在螺纹杆上，轮子安装在工作台下方，复合刹车安装在轮子旁。[0004]作为优选，所述转盘外表面为橡胶材质。[0005]本发明的有益效果是：增加了橡胶材质的设置，橡胶转盘手感舒适，摩擦力大，不易脱滑。增加了轮子的设计，使弯管机移动跟搬运更加方便。刹车能让移动中的锅炉及时停下，并能固定住轮子，让弯管机正常工作。附图说明[0006]本发明将通过例子并参照附图的方式说明，其中：图1是本发明的主视图。具体实施方式[0007]本说明书中公开的所有特征，或公开的所有方法或过程中的步骤，除了互相排斥的特征和/或步骤以外，均可以以任何方式组合。[0008]本说明书中公开的任一特征，除非特别叙述，均可被其他等效或具有类似目的的替代特征加以替换。即，除非特别叙述，每个特征只是一系列等效或类似特征中的一个例子而已。[0009]如图1所示的是一种新型复合电动弯管机，包括工作台，电机箱安装在工作台右上方，把手设置在电机箱的左边，开关安装在电机箱上方，随动模安装在工作台上方，转盘连接在螺纹杆上，轮子安装在工作台下方，复合刹车安装在轮子旁。[0010]作为优选，所述转盘外表面为橡胶材质。[0011]本发明的有益效果是：增加了橡胶材质的设置，橡胶转盘手感舒适，摩擦力大，不易脱滑。增加了轮子的设计，使弯管机移动跟搬运更加方便。刹车能让移动中的锅炉及时停下，并能固定住轮子，让弯管3CN107774764A说明书2/2页机正常工作。[0012]本发明并不局限于前述的具体实施方式。本发明扩展到任何在本说明书中披露的新特征或任何新的组合，以及披露的任一新的方法或过程的步骤或任何新的组合。4CN107774764A说明书附图1/1页图15
