一种电厂、石化炼油厂废水废气的处理方法和处理系统.pdf

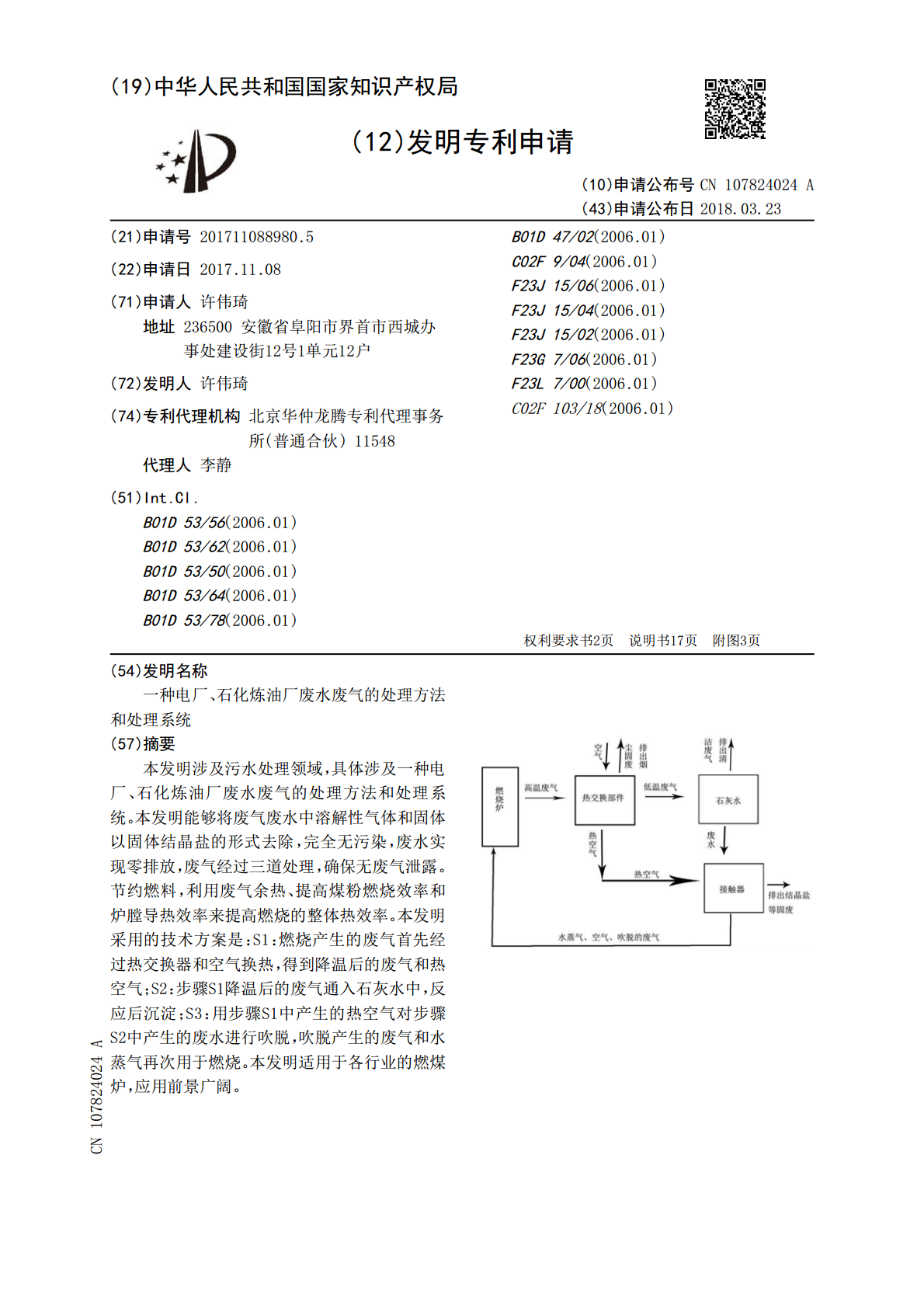

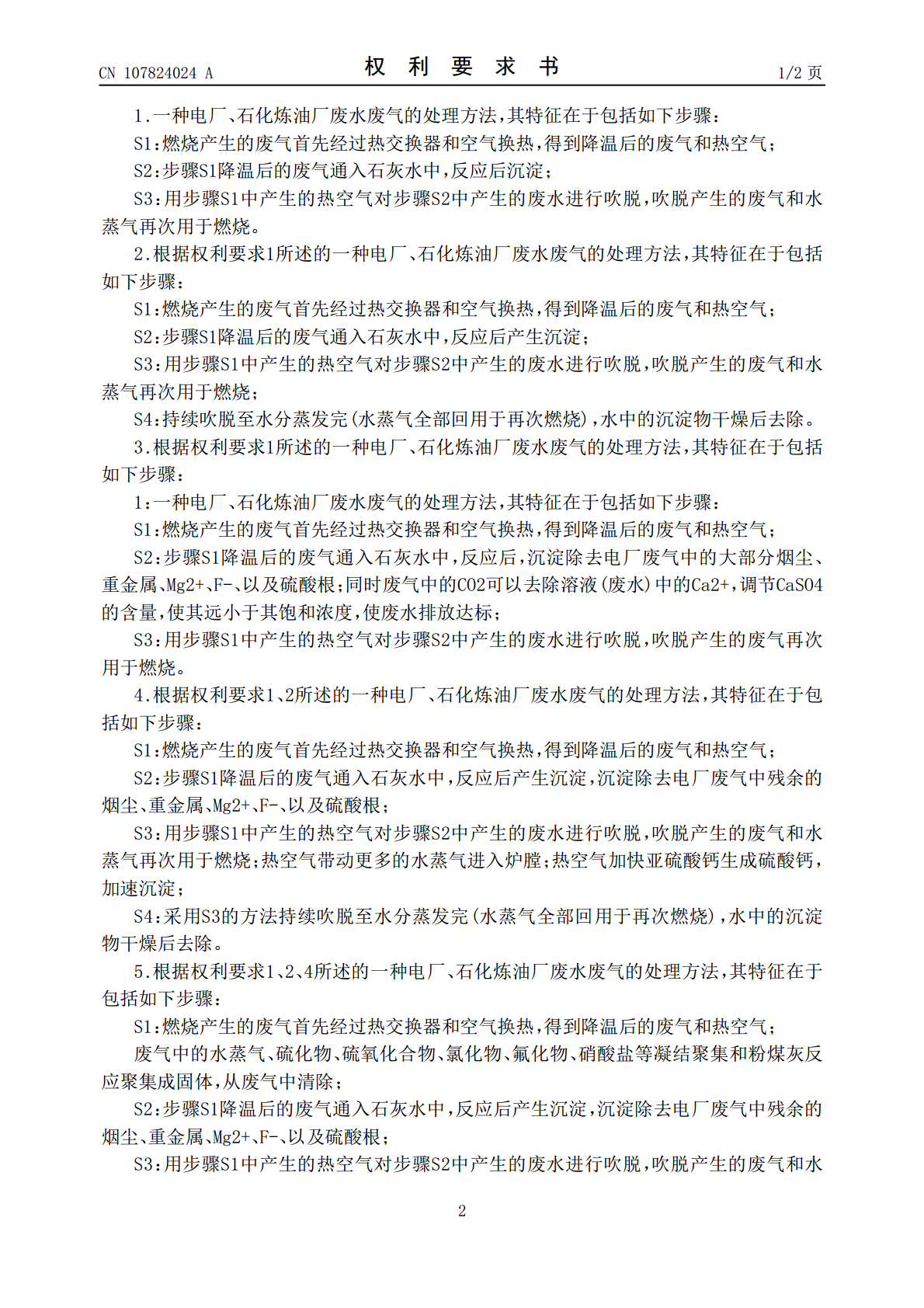

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107824024A(43)申请公布日2018.03.23(21)申请号201711088980.5B01D47/02(2006.01)(22)申请日2017.11.08C02F9/04(2006.01)F23J15/06(2006.01)(71)申请人许伟琦F23J15/04(2006.01)地址236500安徽省阜阳市界首市西城办F23J15/02(2006.01)事处建设街12号1单元12户F23G7/06(2006.01)(72)发明人许伟琦F23L7/00(2006.01)(74)专利代理机构北京华仲龙腾专利代理事务C02F103/18(2006.01)所(普通合伙)11548代理人李静(51)Int.Cl.B01D53/56(2006.01)B01D53/62(2006.01)B01D53/50(2006.01)B01D53/64(2006.01)B01D53/78(2006.01)权利要求书2页说明书17页附图3页(54)发明名称一种电厂、石化炼油厂废水废气的处理方法和处理系统(57)摘要本发明涉及污水处理领域，具体涉及一种电厂、石化炼油厂废水废气的处理方法和处理系统。本发明能够将废气废水中溶解性气体和固体以固体结晶盐的形式去除，完全无污染，废水实现零排放，废气经过三道处理，确保无废气泄露。节约燃料，利用废气余热、提高煤粉燃烧效率和炉膛导热效率来提高燃烧的整体热效率。本发明采用的技术方案是：S1：燃烧产生的废气首先经过热交换器和空气换热，得到降温后的废气和热空气；S2：步骤S1降温后的废气通入石灰水中，反应后沉淀；S3：用步骤S1中产生的热空气对步骤S2中产生的废水进行吹脱，吹脱产生的废气和水蒸气再次用于燃烧。本发明适用于各行业的燃煤炉，应用前景广阔。CN107824024ACN107824024A权利要求书1/2页1.一种电厂、石化炼油厂废水废气的处理方法，其特征在于包括如下步骤：S1：燃烧产生的废气首先经过热交换器和空气换热，得到降温后的废气和热空气；S2：步骤S1降温后的废气通入石灰水中，反应后沉淀；S3：用步骤S1中产生的热空气对步骤S2中产生的废水进行吹脱，吹脱产生的废气和水蒸气再次用于燃烧。2.根据权利要求1所述的一种电厂、石化炼油厂废水废气的处理方法，其特征在于包括如下步骤：S1：燃烧产生的废气首先经过热交换器和空气换热，得到降温后的废气和热空气；S2：步骤S1降温后的废气通入石灰水中，反应后产生沉淀；S3：用步骤S1中产生的热空气对步骤S2中产生的废水进行吹脱，吹脱产生的废气和水蒸气再次用于燃烧；S4：持续吹脱至水分蒸发完(水蒸气全部回用于再次燃烧)，水中的沉淀物干燥后去除。3.根据权利要求1所述的一种电厂、石化炼油厂废水废气的处理方法，其特征在于包括如下步骤：1：一种电厂、石化炼油厂废水废气的处理方法，其特征在于包括如下步骤：S1：燃烧产生的废气首先经过热交换器和空气换热，得到降温后的废气和热空气；S2：步骤S1降温后的废气通入石灰水中，反应后，沉淀除去电厂废气中的大部分烟尘、重金属、Mg2+、F-、以及硫酸根；同时废气中的CO2可以去除溶液(废水)中的Ca2+，调节CaSO4的含量，使其远小于其饱和浓度，使废水排放达标；S3：用步骤S1中产生的热空气对步骤S2中产生的废水进行吹脱，吹脱产生的废气再次用于燃烧。4.根据权利要求1、2所述的一种电厂、石化炼油厂废水废气的处理方法，其特征在于包括如下步骤：S1：燃烧产生的废气首先经过热交换器和空气换热，得到降温后的废气和热空气；S2：步骤S1降温后的废气通入石灰水中，反应后产生沉淀，沉淀除去电厂废气中残余的烟尘、重金属、Mg2+、F-、以及硫酸根；S3：用步骤S1中产生的热空气对步骤S2中产生的废水进行吹脱，吹脱产生的废气和水蒸气再次用于燃烧；热空气带动更多的水蒸气进入炉膛；热空气加快亚硫酸钙生成硫酸钙，加速沉淀；S4：采用S3的方法持续吹脱至水分蒸发完(水蒸气全部回用于再次燃烧)，水中的沉淀物干燥后去除。5.根据权利要求1、2、4所述的一种电厂、石化炼油厂废水废气的处理方法，其特征在于包括如下步骤：S1：燃烧产生的废气首先经过热交换器和空气换热，得到降温后的废气和热空气；废气中的水蒸气、硫化物、硫氧化合物、氯化物、氟化物、硝酸盐等凝结聚集和粉煤灰反应聚集成固体，从废气中清除；S2：步骤S1降温后的废气通入石灰水中，反应后产生沉淀，沉淀除去电厂废气中残余的烟尘、重金属、Mg2+、F-、以及硫酸根；S3：用步骤S1中产生的热空气对步骤S2中产生的废水进行吹脱，吹脱产生的废气和水2CN107824024A权利要求书2/2页蒸气再次用于燃烧；热空气带动更多的水蒸气进入炉膛；热空气
