一种具有报警功能的燃气灶具.pdf

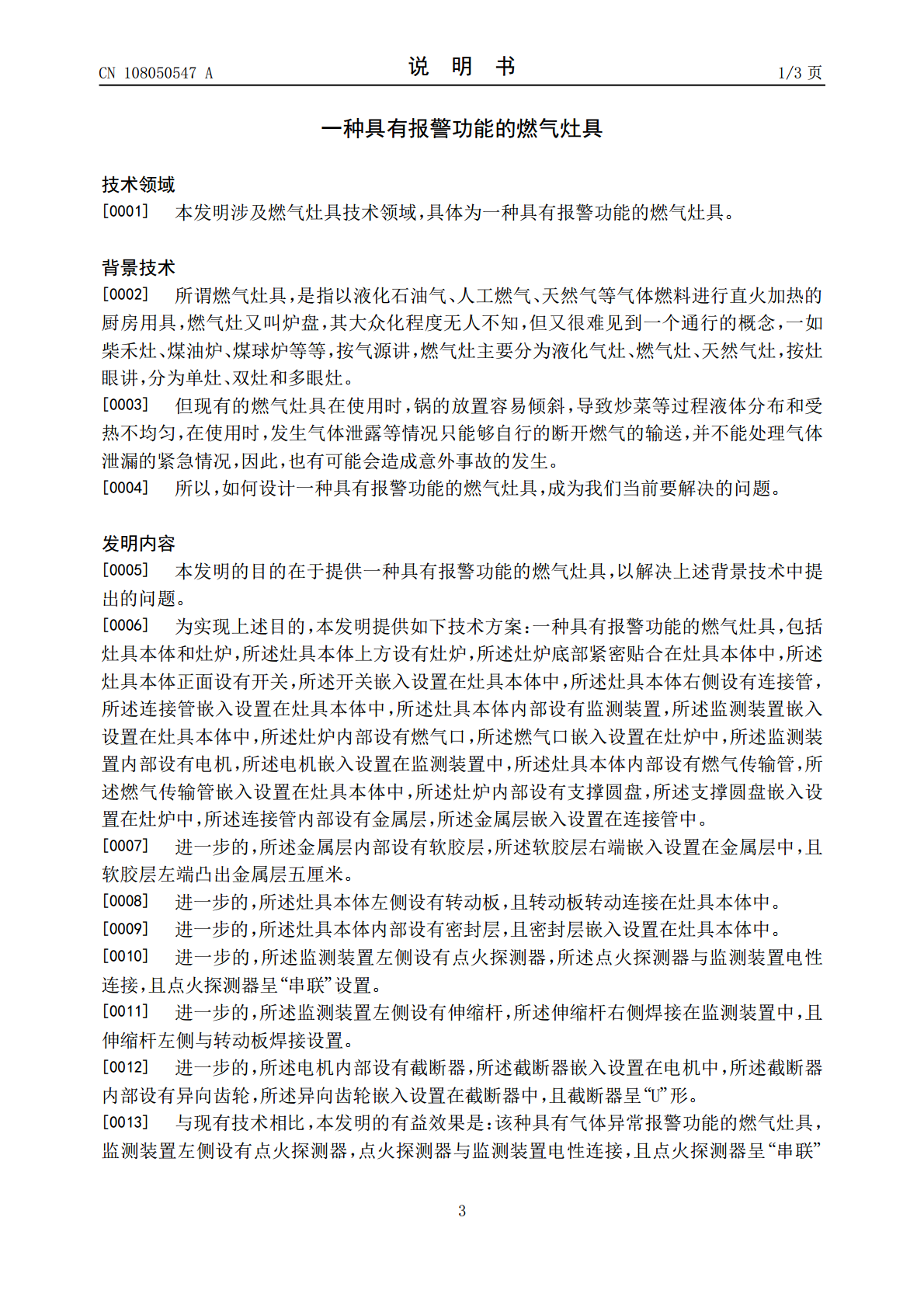

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108050547A(43)申请公布日2018.05.18(21)申请号201711311183.9(22)申请日2017.12.11(71)申请人天津市东浩软管科技有限公司地址300000天津市津南区辛庄镇白塘口村村南(72)发明人杨贺(74)专利代理机构天津合志慧知识产权代理事务所(普通合伙)12219代理人宋西磊(51)Int.Cl.F24C3/08(2006.01)F24C3/10(2006.01)F24C3/12(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种具有报警功能的燃气灶具(57)摘要本发明公开了一种具有报警功能的燃气灶具，包括灶具本体和灶炉，灶具本体上方设有灶炉，灶炉底部紧密贴合在灶具本体中，灶具本体正面设有开关，开关嵌入设置在灶具本体中，灶具本体右侧设有连接管，连接管嵌入设置在灶具本体中，灶具本体内部设有监测装置，监测装置嵌入设置在灶具本体中。该种具有气体异常报警功能的燃气灶具，监测装置左侧设有点火探测器，点火探测器与监测装置电性连接，且点火探测器呈“串联”设置，点火探测器可用于点火，在燃气输送时，未点燃或中断可以用于检测，灶具本体内部设有密封层，且密封层嵌入设置在灶具本体中，密封层有益于内部燃气泄露的检测，使检测时不受到外界干扰。CN108050547ACN108050547A权利要求书1/1页1.一种具有报警功能的燃气灶具，包括灶具本体(1)和灶炉(2)，其特征在于：所述灶具本体(1)上方设有灶炉(2)，所述灶炉(2)底部紧密贴合在灶具本体(1)中，所述灶具本体(1)正面设有开关(101)，所述开关(101)嵌入设置在灶具本体(1)中，所述灶具本体(1)右侧设有连接管(102)，所述连接管(102)嵌入设置在灶具本体(1)中，所述灶具本体(1)内部设有监测装置(4)，所述监测装置(4)嵌入设置在灶具本体(1)中，所述灶炉(2)内部设有燃气口(201)，所述燃气口(201)嵌入设置在灶炉(2)中，所述监测装置(4)内部设有电机(403)，所述电机(403)嵌入设置在监测装置(4)中，所述灶具本体(1)内部设有燃气传输管(5)，所述燃气传输管(5)嵌入设置在灶具本体(1)中，所述灶炉(2)内部设有支撑圆盘(202)，所述支撑圆盘(202)嵌入设置在灶炉(2)中，所述连接管(102)内部设有金属层(1021)，所述金属层(1021)嵌入设置在连接管(102)中。2.根据权利要求1所述的一种具有报警功能的燃气灶具，其特征在于：所述金属层(1021)内部设有软胶层(1022)，所述软胶层(1022)右端嵌入设置在金属层(1021)中，且软胶层(1022)左端凸出金属层(1021)五厘米。3.根据权利要求1所述的一种具有报警功能的燃气灶具，其特征在于：所述灶具本体(1)左侧设有转动板(103)，且转动板(103)转动连接在灶具本体(1)中。4.根据权利要求1所述的一种具有报警功能的燃气灶具，其特征在于：所述灶具本体(1)内部设有密封层(104)，且密封层(104)嵌入设置在灶具本体(1)中。5.根据权利要求1所述的一种具有报警功能的燃气灶具，其特征在于：所述监测装置(4)左侧设有点火探测器(203)，所述点火探测器(203)与监测装置(4)电性连接，且点火探测器(203)呈“串联”设置。6.根据权利要求1所述的一种具有报警功能的燃气灶具，其特征在于：所述监测装置(4)左侧设有伸缩杆(401)，所述伸缩杆(401)右侧焊接在监测装置(4)中，且伸缩杆(401)左侧与转动板(103)焊接设置。7.根据权利要求1所述的一种具有报警功能的燃气灶具，其特征在于：所述电机(403)内部设有截断器(402)，所述截断器(402)嵌入设置在电机(403)中，所述截断器(402)内部设有异向齿轮(404)，所述异向齿轮(404)嵌入设置在截断器(402)中，且截断器(402)呈“U”形。2CN108050547A说明书1/3页一种具有报警功能的燃气灶具技术领域[0001]本发明涉及燃气灶具技术领域，具体为一种具有报警功能的燃气灶具。背景技术[0002]所谓燃气灶具，是指以液化石油气、人工燃气、天然气等气体燃料进行直火加热的厨房用具，燃气灶又叫炉盘，其大众化程度无人不知，但又很难见到一个通行的概念，一如柴禾灶、煤油炉、煤球炉等等，按气源讲，燃气灶主要分为液化气灶、燃气灶、天然气灶，按灶眼讲，分为单灶、双灶和多眼灶。[0003]但现有的燃气灶具在使用时，锅的放置容易倾斜，导致炒菜等过程液体分布和受热不均匀，在使用时，发生气体泄露等情况只能够自行的断开燃气的输送，并不能处理气体泄漏的紧急情况，因此，也有可能会造成意外事故的发生。[0004
