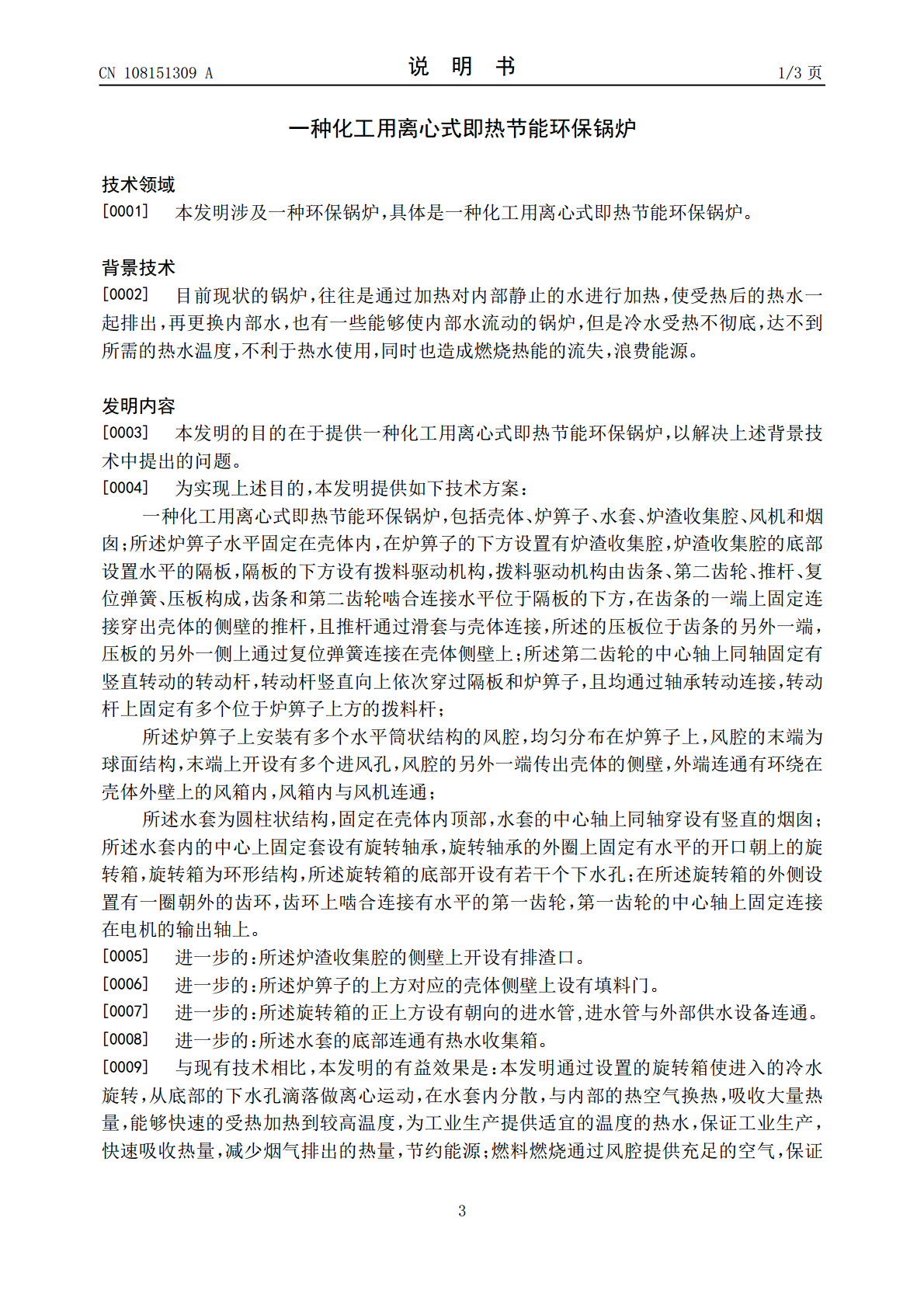

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108151309A(43)申请公布日2018.06.12(21)申请号201711397814.3(22)申请日2017.12.21(71)申请人郑州天舜电子技术有限公司地址450000河南省郑州市高新技术产业开发区瑞达路96号创业中心1号楼C206室(72)发明人李欣(74)专利代理机构北京华仲龙腾专利代理事务所(普通合伙)11548代理人姜庆梅(51)Int.Cl.F24H1/44(2006.01)F24H9/00(2006.01)F23J1/06(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种化工用离心式即热节能环保锅炉(57)摘要本发明公开了一种化工用离心式即热节能环保锅炉，包括壳体、炉箅子、水套、炉渣收集腔、风机和烟囱；隔板的下方设有拨料驱动机构，拨料驱动机构由齿条、第二齿轮、推杆、复位弹簧、压板构成，转动杆上固定有多个位于炉箅子上方的拨料杆；所述炉箅子上安装有多个水平筒状结构的风腔，所述水套内的中心上固定套设有旋转轴承，旋转轴承的外圈上固定有水平的开口朝上的旋转箱，在所述旋转箱的外侧设置有一圈朝外的齿环。本发明通过设置的旋转箱使进入的冷水旋转，从底部的下水孔滴落做离心运动，在水套内分散，与内部的热空气换热，吸收大量热量，能够快速的受热加热到较高温度，为工业生产提供适宜的温度的热水。CN108151309ACN108151309A权利要求书1/1页1.一种化工用离心式即热节能环保锅炉，包括壳体（1）、炉箅子（2）、水套（3）、炉渣收集腔（4）、风机（6）和烟囱（9）；其特征在于：所述炉箅子（2）水平固定在壳体（1）内，在炉箅子（2）的下方设置有炉渣收集腔（4），炉渣收集腔（4）的底部设置水平的隔板（5），隔板（5）的下方设有拨料驱动机构，拨料驱动机构由齿条（20）、第二齿轮（21）、推杆（22）、复位弹簧（23）、压板（24）构成，齿条（20）和第二齿轮（21）啮合连接水平位于隔板（5）的下方，在齿条（20）的一端上固定连接穿出壳体（1）的侧壁的推杆（22），且推杆（22）通过滑套与壳体（1）连接，所述的压板（24）位于齿条（20）的另外一端，压板（24）的另外一侧上通过复位弹簧（23）连接在壳体（1）侧壁上；所述第二齿轮（21）的中心轴上同轴固定有竖直转动的转动杆（25），转动杆（25）竖直向上依次穿过隔板（5）和炉箅子（2），且均通过轴承转动连接，转动杆（25）上固定有多个位于炉箅子（2）上方的拨料杆（26）；所述炉箅子（2）上安装有多个水平筒状结构的风腔（12），均匀分布在炉箅子（2）上，风腔（12）的末端为球面结构，末端上开设有多个进风孔（13），风腔（12）的另外一端传出壳体（1）的侧壁，外端连通有环绕在壳体（1）外壁上的风箱（7）内，风箱（7）内与风机（6）连通；所述水套（3）为圆柱状结构，固定在壳体（1）内顶部，水套（3）的中心轴上同轴穿设有竖直的烟囱（9）；所述水套（3）内的中心上固定套设有旋转轴承（14），旋转轴承（14）的外圈上固定有水平的开口朝上的旋转箱（15），旋转箱（15）为环形结构，所述旋转箱（15）的底部开设有若干个下水孔（18）；在所述旋转箱（15）的外侧设置有一圈朝外的齿环（16），齿环（16）上啮合连接有水平的第一齿轮（17），第一齿轮（17）的中心轴上固定连接在电机（10）的输出轴上。2.根据权利要求1所述的一种化工用离心式即热节能环保锅炉，其特征在于：所述炉渣收集腔（4）的侧壁上开设有排渣口。3.根据权利要求1所述的一种化工用离心式即热节能环保锅炉，其特征在于：所述炉箅子（2）的上方对应的壳体（1）侧壁上设有填料门（11）。4.根据权利要求1所述的一种化工用离心式即热节能环保锅炉，其特征在于：所述旋转箱（15）的正上方设有朝向的进水管（19）,进水管（19）与外部供水设备连通。5.根据权利要求1所述的一种化工用离心式即热节能环保锅炉，其特征在于：所述水套（3）的底部连通有热水收集箱（8）。2CN108151309A说明书1/3页一种化工用离心式即热节能环保锅炉技术领域[0001]本发明涉及一种环保锅炉，具体是一种化工用离心式即热节能环保锅炉。背景技术[0002]目前现状的锅炉，往往是通过加热对内部静止的水进行加热，使受热后的热水一起排出，再更换内部水，也有一些能够使内部水流动的锅炉，但是冷水受热不彻底，达不到所需的热水温度，不利于热水使用，同时也造成燃烧热能的流失，浪费能源。发明内容[0003]本发明的目的在于提供一种化工用离心式即热节能环保锅炉，以解决上述背景技术中提出的问题。[0004]为实现上述目的，本发明提供如下技术方案：一种化工用离心式即热节能环保锅炉，包括壳体、炉箅
