一种水稻吸收汞抑制剂的制备方法及其施用方法.pdf

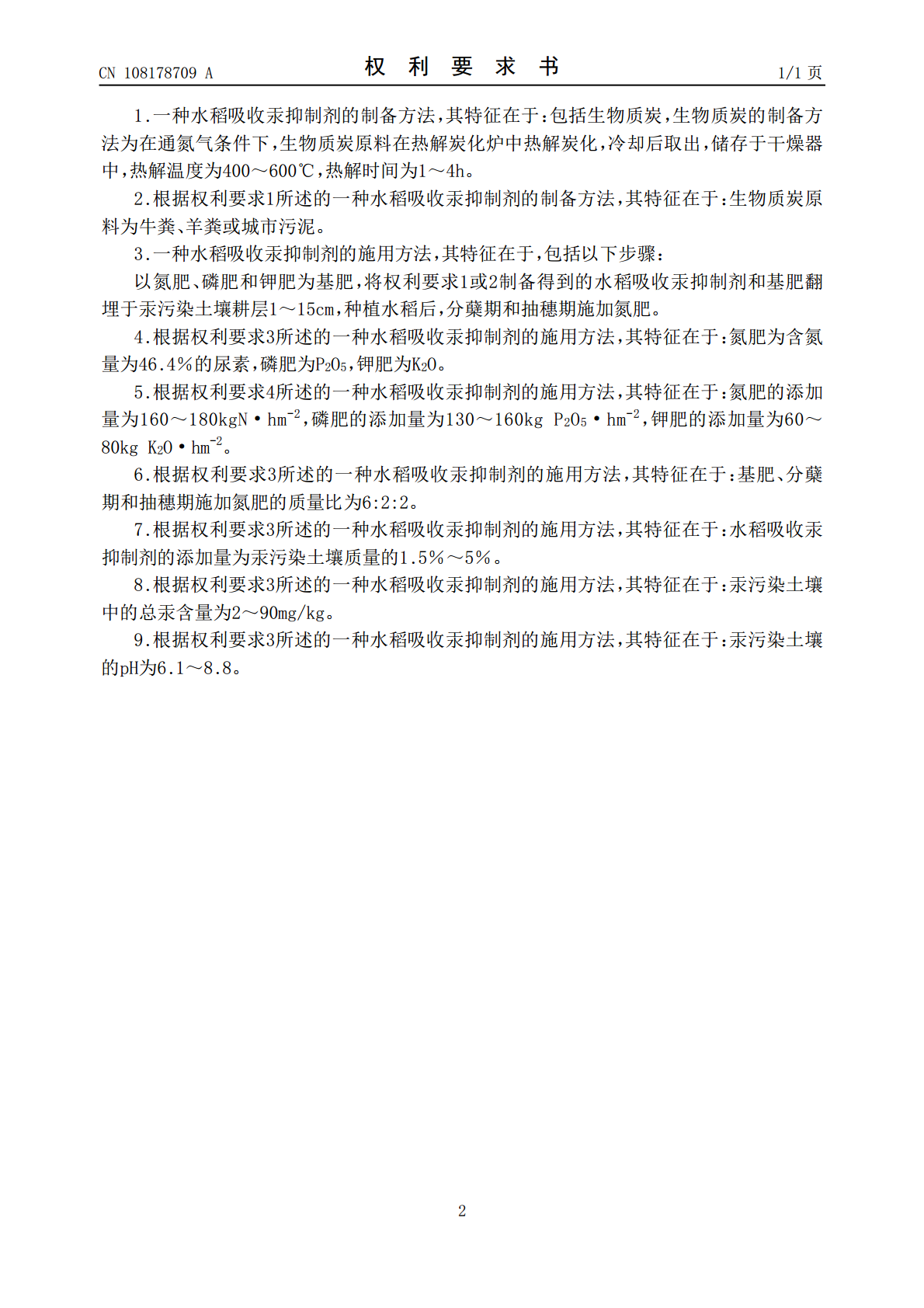

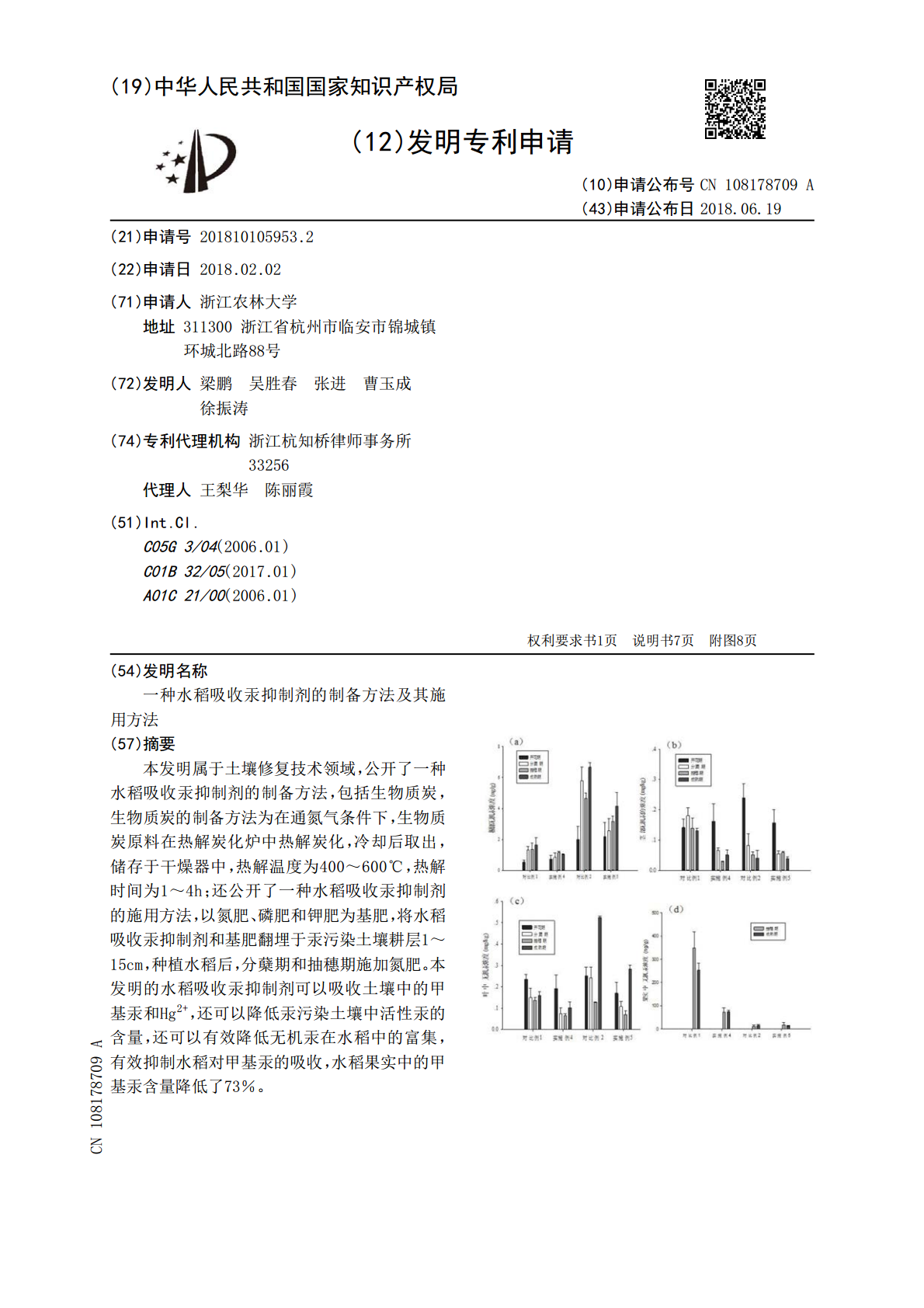

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108178709A(43)申请公布日2018.06.19(21)申请号201810105953.2(22)申请日2018.02.02(71)申请人浙江农林大学地址311300浙江省杭州市临安市锦城镇环城北路88号(72)发明人梁鹏吴胜春张进曹玉成徐振涛(74)专利代理机构浙江杭知桥律师事务所33256代理人王梨华陈丽霞(51)Int.Cl.C05G3/04(2006.01)C01B32/05(2017.01)A01C21/00(2006.01)权利要求书1页说明书7页附图8页(54)发明名称一种水稻吸收汞抑制剂的制备方法及其施用方法(57)摘要本发明属于土壤修复技术领域，公开了一种水稻吸收汞抑制剂的制备方法，包括生物质炭，生物质炭的制备方法为在通氮气条件下，生物质炭原料在热解炭化炉中热解炭化，冷却后取出，储存于干燥器中，热解温度为400～600℃，热解时间为1～4h；还公开了一种水稻吸收汞抑制剂的施用方法，以氮肥、磷肥和钾肥为基肥，将水稻吸收汞抑制剂和基肥翻埋于汞污染土壤耕层1～15cm，种植水稻后，分蘖期和抽穗期施加氮肥。本发明的水稻吸收汞抑制剂可以吸收土壤中的甲基汞和Hg2+，还可以降低汞污染土壤中活性汞的含量，还可以有效降低无机汞在水稻中的富集，有效抑制水稻对甲基汞的吸收，水稻果实中的甲基汞含量降低了73％。CN108178709ACN108178709A权利要求书1/1页1.一种水稻吸收汞抑制剂的制备方法，其特征在于：包括生物质炭，生物质炭的制备方法为在通氮气条件下，生物质炭原料在热解炭化炉中热解炭化，冷却后取出，储存于干燥器中，热解温度为400～600℃，热解时间为1～4h。2.根据权利要求1所述的一种水稻吸收汞抑制剂的制备方法，其特征在于：生物质炭原料为牛粪、羊粪或城市污泥。3.一种水稻吸收汞抑制剂的施用方法，其特征在于，包括以下步骤：以氮肥、磷肥和钾肥为基肥，将权利要求1或2制备得到的水稻吸收汞抑制剂和基肥翻埋于汞污染土壤耕层1～15cm，种植水稻后，分蘖期和抽穗期施加氮肥。4.根据权利要求3所述的一种水稻吸收汞抑制剂的施用方法，其特征在于：氮肥为含氮量为46.4％的尿素，磷肥为P2O5，钾肥为K2O。5.根据权利要求4所述的一种水稻吸收汞抑制剂的施用方法，其特征在于：氮肥的添加-2-2量为160～180kgN·hm，磷肥的添加量为130～160kgP2O5·hm，钾肥的添加量为60～-280kgK2O·hm。6.根据权利要求3所述的一种水稻吸收汞抑制剂的施用方法，其特征在于：基肥、分蘖期和抽穗期施加氮肥的质量比为6:2:2。7.根据权利要求3所述的一种水稻吸收汞抑制剂的施用方法，其特征在于：水稻吸收汞抑制剂的添加量为汞污染土壤质量的1.5％～5％。8.根据权利要求3所述的一种水稻吸收汞抑制剂的施用方法，其特征在于：汞污染土壤中的总汞含量为2～90mg/kg。9.根据权利要求3所述的一种水稻吸收汞抑制剂的施用方法，其特征在于：汞污染土壤的pH为6.1～8.8。2CN108178709A说明书1/7页一种水稻吸收汞抑制剂的制备方法及其施用方法技术领域[0001]本发明涉及土壤修复技术领域，尤其涉及了一种水稻吸收汞抑制剂的制备方法及其施用方法。背景技术[0002]汞是毒性最强的重金属元素之一。环境中的汞具有持久性和生物累积性等特点，即使是低剂量暴露也会对生物体产生毒害作用，因此，汞污染对生态环境和人体健康具有极大的负面影响。[0003][0004]生物质炭是生物质在完全或部分缺氧、低温或相对低温的条件下(<700℃)热分解所产生的一种高碳固体残渣。生物质炭可作为一种有效的土壤改良剂而被广泛应用于温室气体减排、污染土壤修复以及生物有效性调控等方面。[0005]传统的土壤稳定化剂常用含磷化学物质、石灰以及堆肥等。石灰固定土壤重金属主要通过提高土壤的pH而发挥作用，使重金属生成氧化物或以碳酸盐的形式沉淀，降低重金属的生物可利用性，使植物吸收降低。然而，利用石灰固定土壤重金属持久性欠佳，一旦土壤的pH恢复到原有水平或发生土壤酸化，被固定的部分重金属又可再次释放。同时，石灰的改良效果会随着时间逐渐减弱，施用石灰会发生溶解或淋溶，特别是在酸性条件下。[0006]制备生物质炭的原料来源广泛，可以是植物类废弃物、动物废弃物，也可以是工业和生活中产生的有机废弃物(如污泥、城市固体垃圾等)。由于原材料的差异性，会造成生物质炭性质的巨大差异，如结构组成、pH、金属含量、持水性、粒径组成、孔容和比表面积等理化性质，而这些理化性质的差异又是决定其对污染物的吸附行为以及环境效应的主要因素。[0007]例如，动物废弃物制成的生物质炭含磷较植物生物质来源的生物质炭多，生
