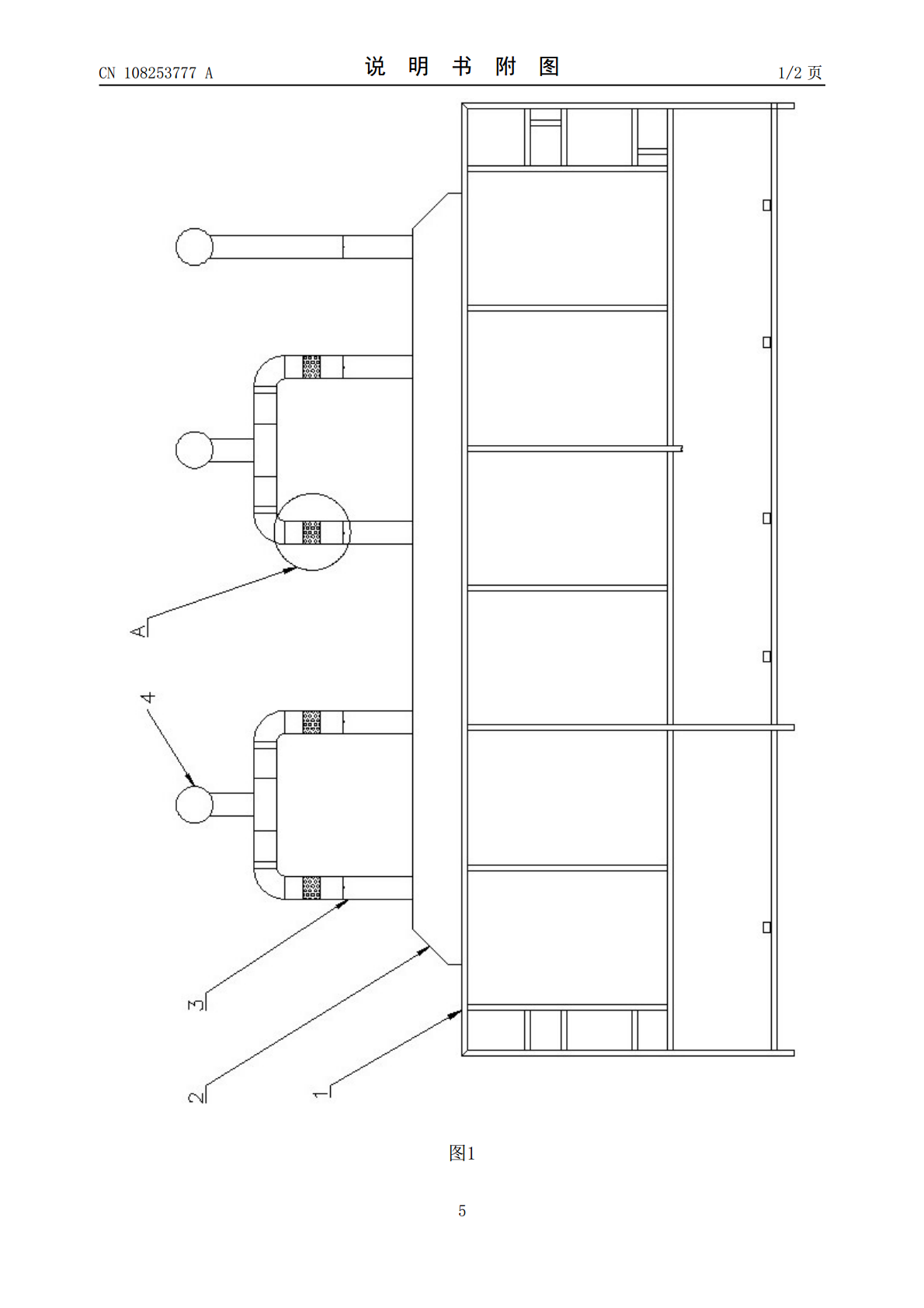

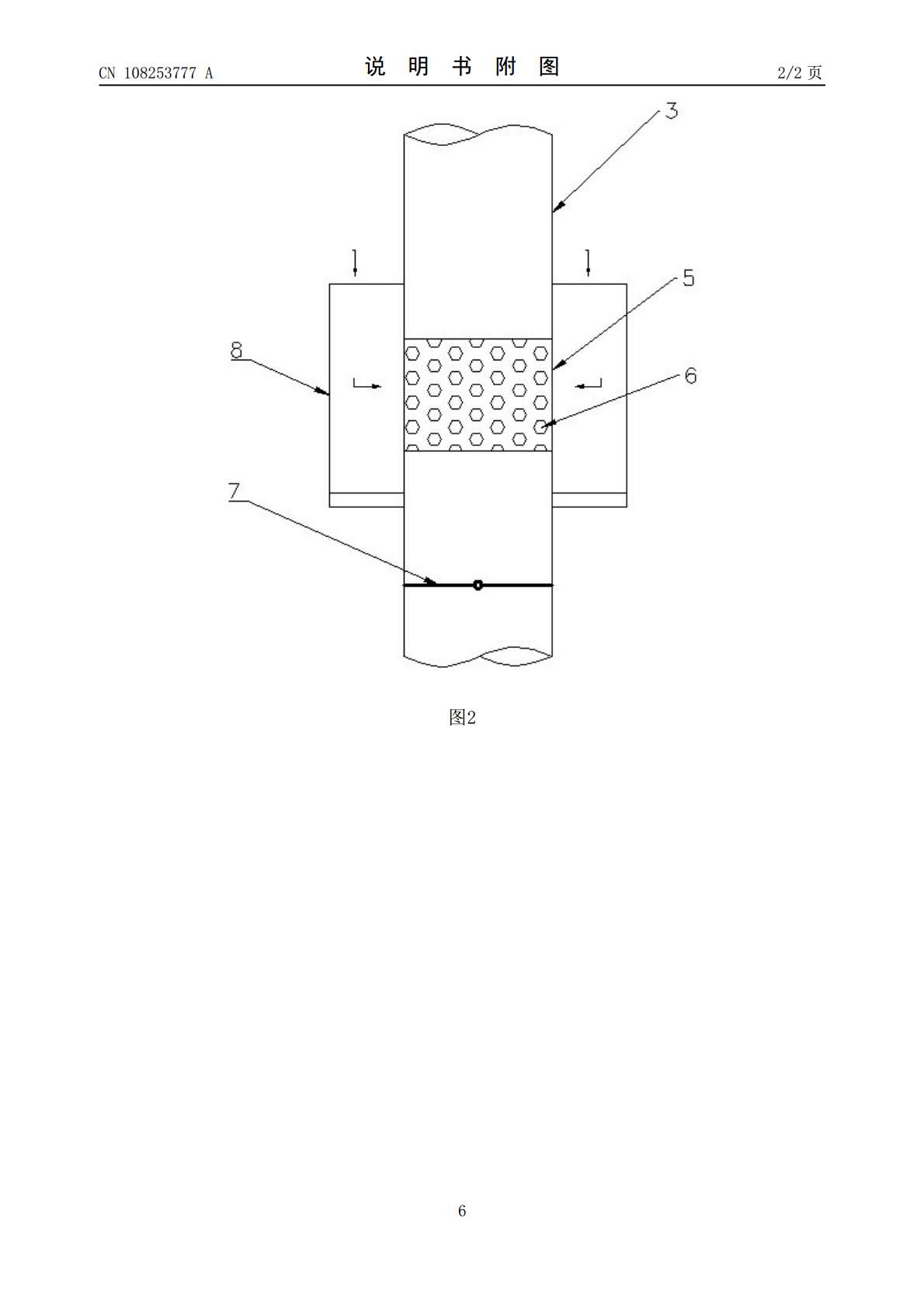

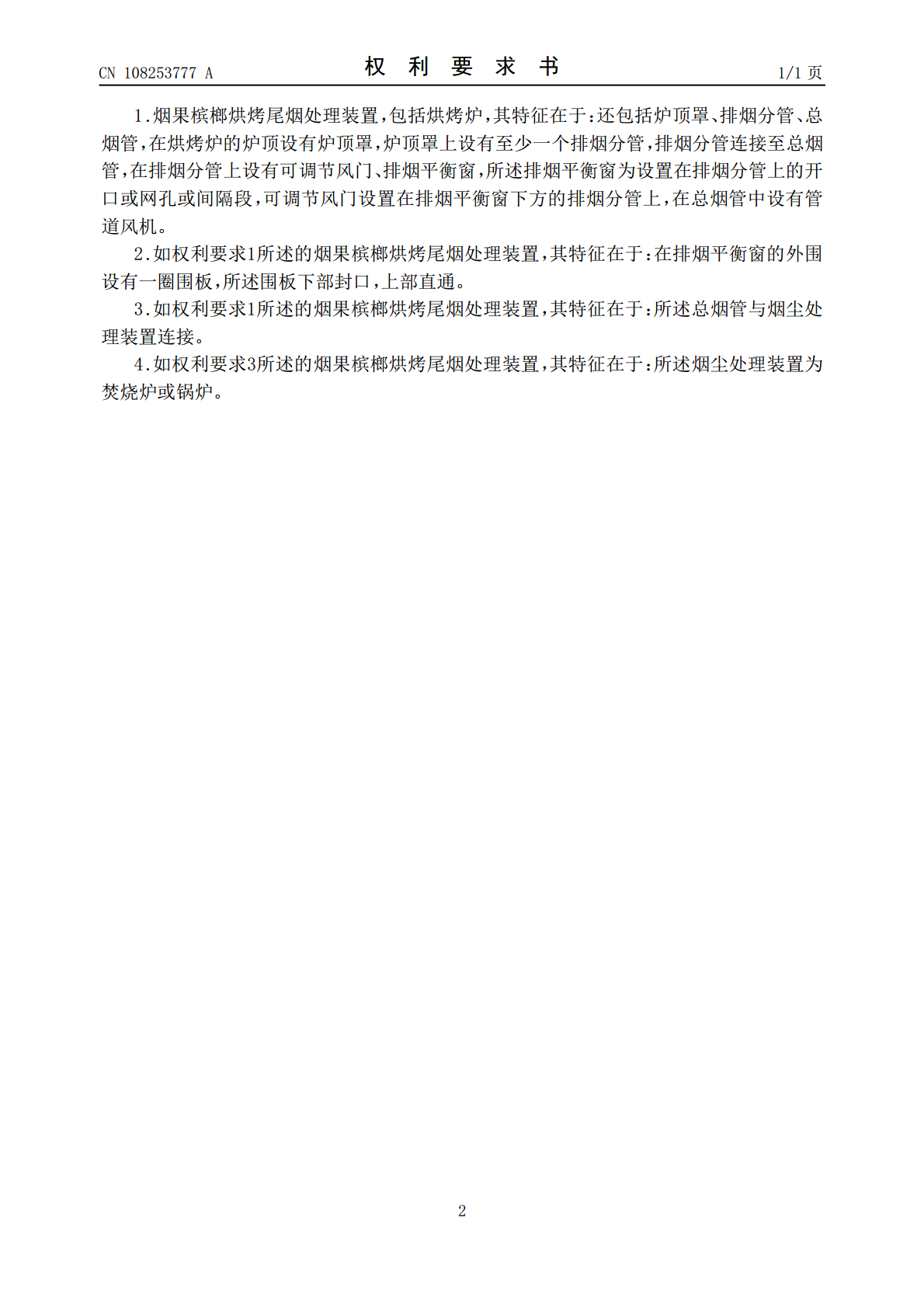

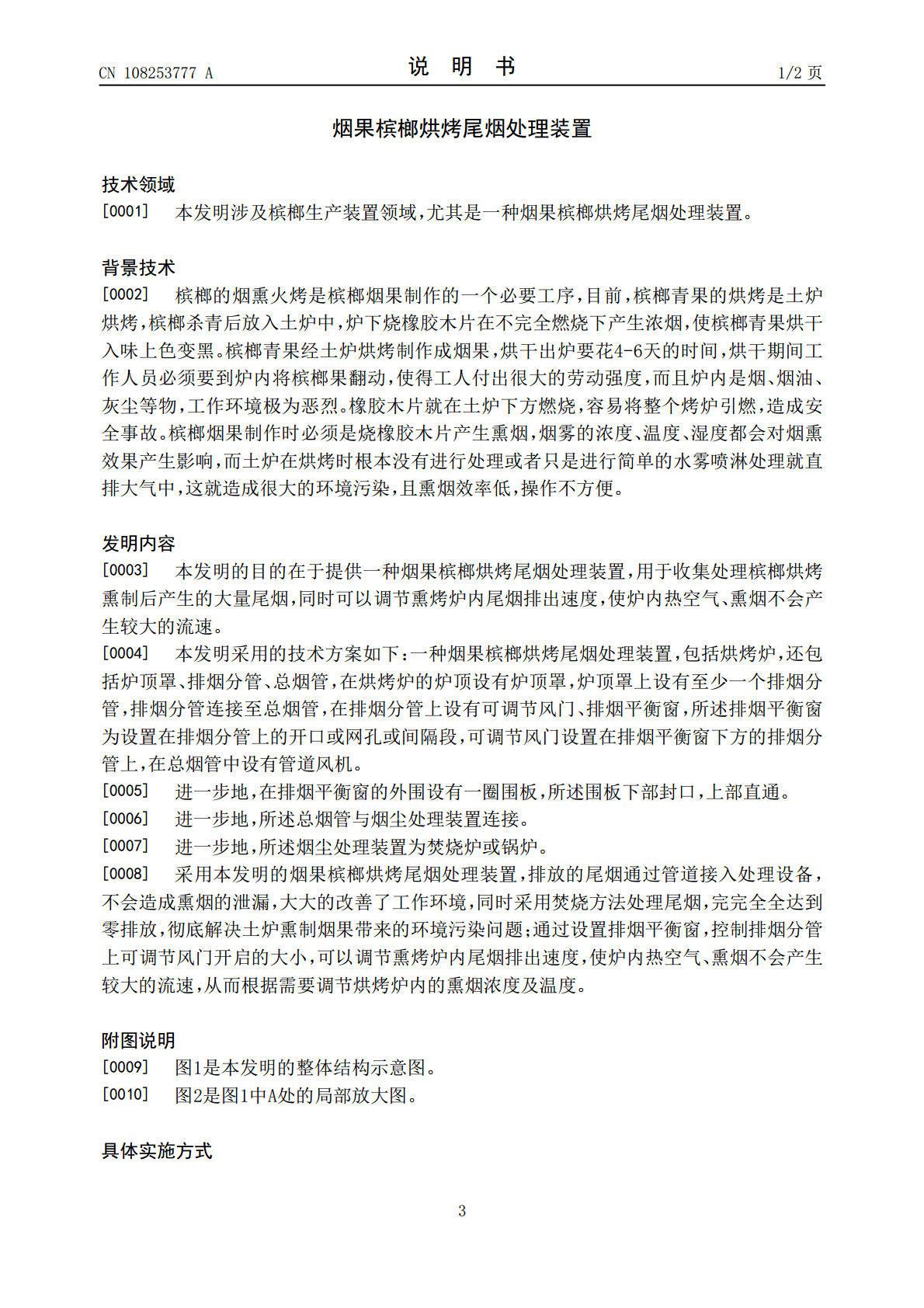

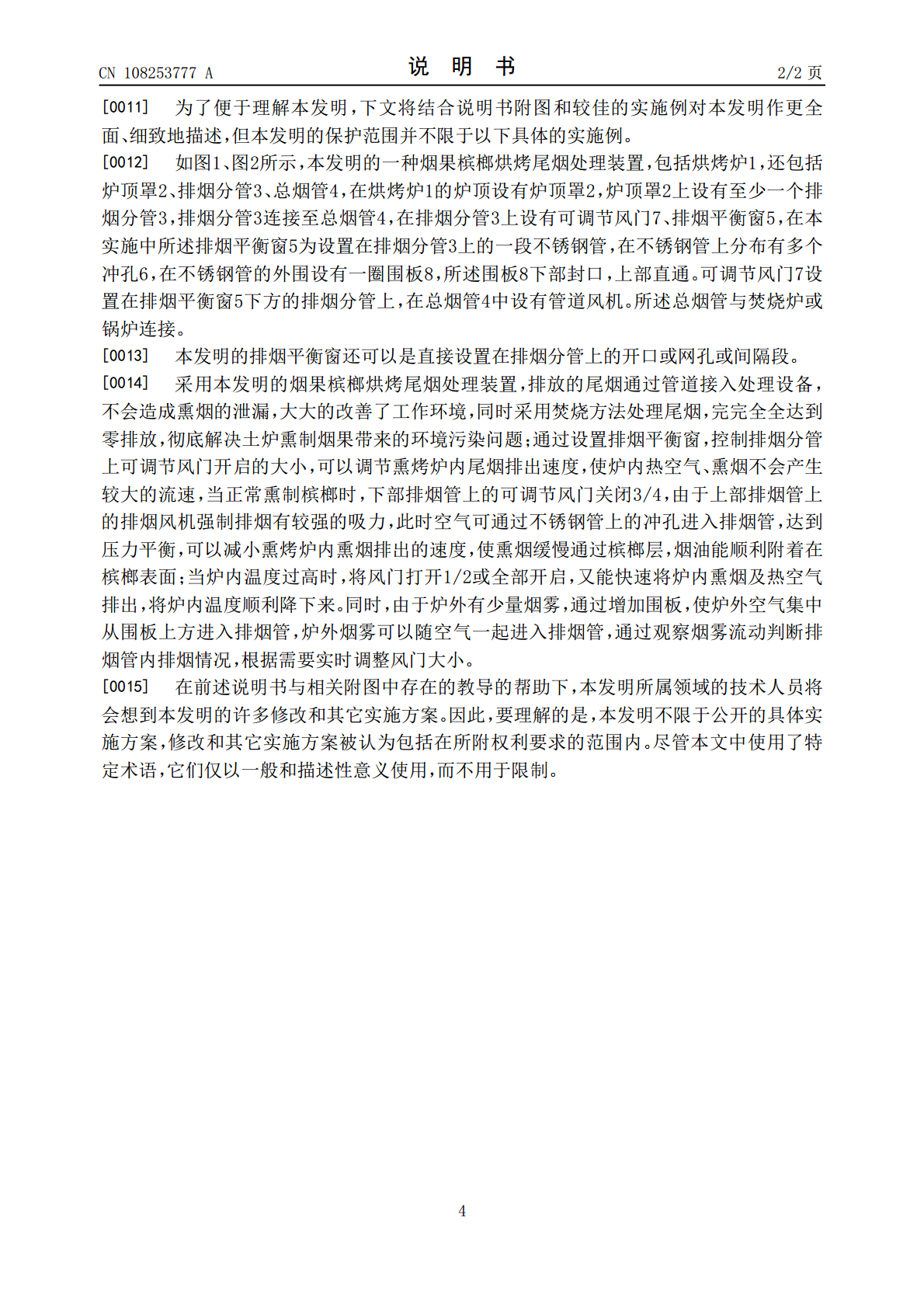

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108253777A(43)申请公布日2018.07.06(21)申请号201810215725.0(22)申请日2018.03.15(71)申请人杨支钢地址412200湖南省株洲市醴陵市东正街140号(72)发明人杨支钢(51)Int.Cl.F26B25/00(2006.01)F23G7/06(2006.01)A23N12/08(2006.01)A23N12/12(2006.01)权利要求书1页说明书2页附图2页(54)发明名称烟果槟榔烘烤尾烟处理装置(57)摘要本发明提供了一种烟果槟榔烘烤尾烟处理装置，包括烘烤炉，还包括炉顶罩、排烟分管、总烟管，在烘烤炉的炉顶设有炉顶罩，炉顶罩上设有至少一个排烟分管，排烟分管连接至总烟管，在排烟分管上设有可调节风门、排烟平衡窗，所述排烟平衡窗为设置在排烟分管上的一段不锈钢管，在不锈钢管上分布有多个冲孔，可调节风门设置在排烟平衡窗下方的排烟分管上，在总烟管中设有管道风机。采用本发明的烟果槟榔烘烤尾烟处理装置，排放的尾烟通过管道接入处理设备，不会造成熏烟的泄漏，改善了工作环境，采用焚烧方法处理尾烟，解决土炉熏制烟果带来的环境污染问题；通过设置排烟平衡窗，使炉内热空气、熏烟不会产生较大的流速，从而调节烘烤炉内的熏烟浓度及温度。CN108253777ACN108253777A权利要求书1/1页1.烟果槟榔烘烤尾烟处理装置，包括烘烤炉，其特征在于：还包括炉顶罩、排烟分管、总烟管，在烘烤炉的炉顶设有炉顶罩，炉顶罩上设有至少一个排烟分管，排烟分管连接至总烟管，在排烟分管上设有可调节风门、排烟平衡窗，所述排烟平衡窗为设置在排烟分管上的开口或网孔或间隔段，可调节风门设置在排烟平衡窗下方的排烟分管上，在总烟管中设有管道风机。2.如权利要求1所述的烟果槟榔烘烤尾烟处理装置，其特征在于：在排烟平衡窗的外围设有一圈围板，所述围板下部封口，上部直通。3.如权利要求1所述的烟果槟榔烘烤尾烟处理装置，其特征在于：所述总烟管与烟尘处理装置连接。4.如权利要求3所述的烟果槟榔烘烤尾烟处理装置，其特征在于：所述烟尘处理装置为焚烧炉或锅炉。2CN108253777A说明书1/2页烟果槟榔烘烤尾烟处理装置技术领域[0001]本发明涉及槟榔生产装置领域，尤其是一种烟果槟榔烘烤尾烟处理装置。背景技术[0002]槟榔的烟熏火烤是槟榔烟果制作的一个必要工序，目前，槟榔青果的烘烤是土炉烘烤，槟榔杀青后放入土炉中，炉下烧橡胶木片在不完全燃烧下产生浓烟，使槟榔青果烘干入味上色变黑。槟榔青果经土炉烘烤制作成烟果，烘干出炉要花4-6天的时间，烘干期间工作人员必须要到炉内将槟榔果翻动，使得工人付出很大的劳动强度，而且炉内是烟、烟油、灰尘等物，工作环境极为恶烈。橡胶木片就在土炉下方燃烧，容易将整个烤炉引燃，造成安全事故。槟榔烟果制作时必须是烧橡胶木片产生熏烟，烟雾的浓度、温度、湿度都会对烟熏效果产生影响，而土炉在烘烤时根本没有进行处理或者只是进行简单的水雾喷淋处理就直排大气中，这就造成很大的环境污染，且熏烟效率低，操作不方便。发明内容[0003]本发明的目的在于提供一种烟果槟榔烘烤尾烟处理装置，用于收集处理槟榔烘烤熏制后产生的大量尾烟，同时可以调节熏烤炉内尾烟排出速度，使炉内热空气、熏烟不会产生较大的流速。[0004]本发明采用的技术方案如下：一种烟果槟榔烘烤尾烟处理装置，包括烘烤炉，还包括炉顶罩、排烟分管、总烟管，在烘烤炉的炉顶设有炉顶罩，炉顶罩上设有至少一个排烟分管，排烟分管连接至总烟管，在排烟分管上设有可调节风门、排烟平衡窗，所述排烟平衡窗为设置在排烟分管上的开口或网孔或间隔段，可调节风门设置在排烟平衡窗下方的排烟分管上，在总烟管中设有管道风机。[0005]进一步地，在排烟平衡窗的外围设有一圈围板，所述围板下部封口，上部直通。[0006]进一步地，所述总烟管与烟尘处理装置连接。[0007]进一步地，所述烟尘处理装置为焚烧炉或锅炉。[0008]采用本发明的烟果槟榔烘烤尾烟处理装置，排放的尾烟通过管道接入处理设备，不会造成熏烟的泄漏，大大的改善了工作环境，同时采用焚烧方法处理尾烟，完完全全达到零排放，彻底解决土炉熏制烟果带来的环境污染问题；通过设置排烟平衡窗，控制排烟分管上可调节风门开启的大小，可以调节熏烤炉内尾烟排出速度，使炉内热空气、熏烟不会产生较大的流速，从而根据需要调节烘烤炉内的熏烟浓度及温度。附图说明[0009]图1是本发明的整体结构示意图。[0010]图2是图1中A处的局部放大图。具体实施方式3CN108253777A说明书2/2页[0011]为了便于理解本发明，下文将结合说明书附图和较佳的实施例对本发明作更全面、细致地描述，但本发明的保护范围并不限于以下具体的
