吸收式动力与喷射式制冷复合循环系统及其工作方法.pdf

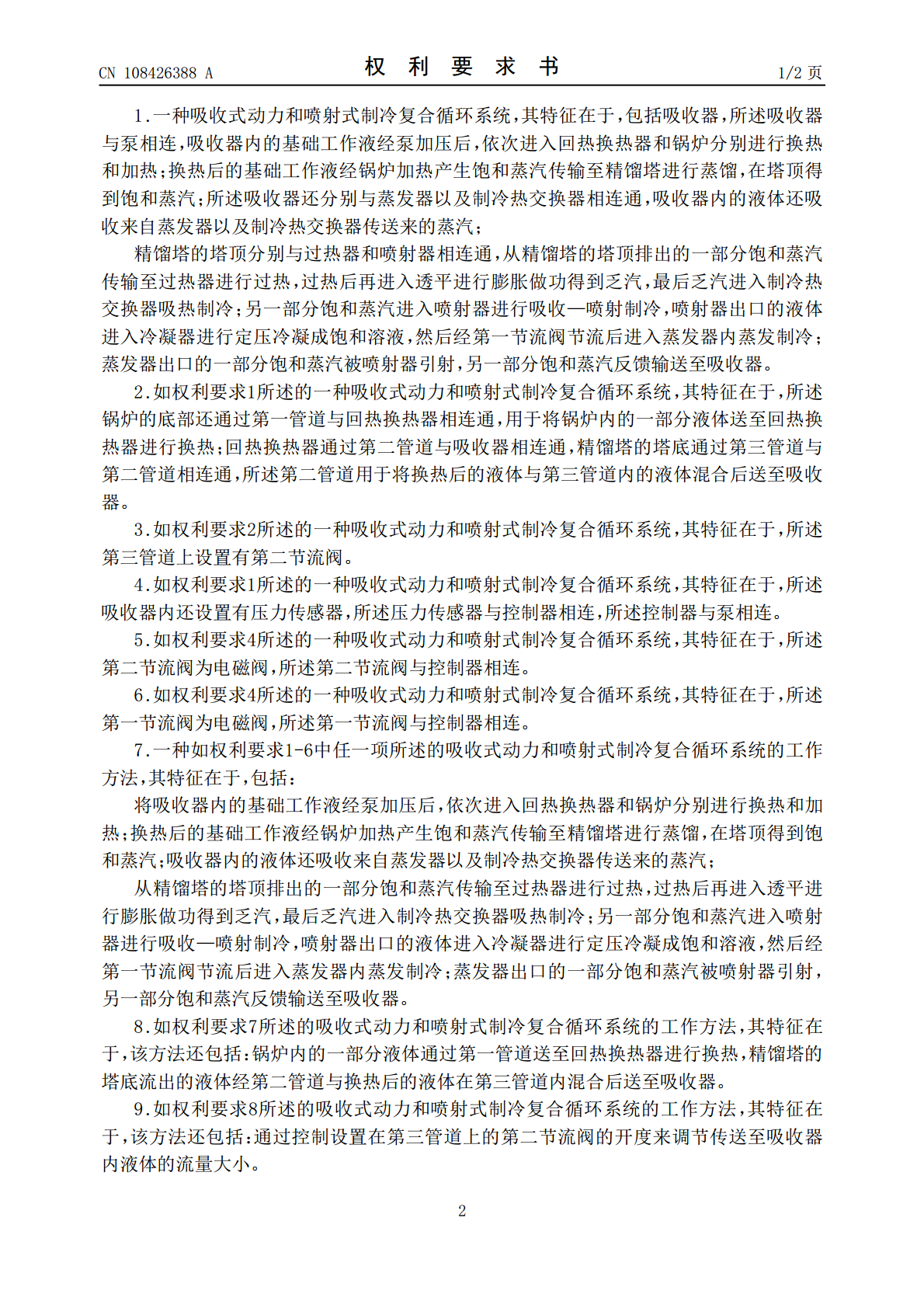

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108426388A(43)申请公布日2018.08.21(21)申请号201710076056.9(22)申请日2017.02.13(71)申请人山东大学地址250061山东省济南市经十路17923号(72)发明人于泽庭殷纪强田民丽张承慧韩吉田(74)专利代理机构济南圣达知识产权代理有限公司37221代理人张勇(51)Int.Cl.F25B27/00(2006.01)F25B15/02(2006.01)F25B41/06(2006.01)F25B49/04(2006.01)权利要求书2页说明书8页附图1页(54)发明名称吸收式动力与喷射式制冷复合循环系统及其工作方法(57)摘要本发明公开了一种吸收式动力和喷射式制冷复合循环系统及其工作方法。该系统包括吸收器，其与泵相连；吸收器依次与回热换热器和锅炉相连；锅炉与精馏塔相连；吸收器还分别与蒸发器以及制冷热交换器相连通；精馏塔的塔顶分别与过热器和喷射器相连，从精馏塔的塔顶排出的一部分饱和蒸汽传输至过热器进行过热，过热后再进入透平进行膨胀做功得到乏汽，乏汽进入制冷热交换器吸热制冷；另一部分进入喷射器进行吸收—喷射制冷，喷射器出口的液体进入冷凝器进行定压冷凝成饱和溶液，然后经第一节流阀节流后进入蒸发器内蒸发制冷；蒸发器出口的一部分饱和蒸汽被喷射器引射，另一部分饱和蒸汽反馈输送至吸收器。该系统保证单效式吸收式制冷机流程且设备简单。CN108426388ACN108426388A权利要求书1/2页1.一种吸收式动力和喷射式制冷复合循环系统，其特征在于，包括吸收器，所述吸收器与泵相连，吸收器内的基础工作液经泵加压后，依次进入回热换热器和锅炉分别进行换热和加热；换热后的基础工作液经锅炉加热产生饱和蒸汽传输至精馏塔进行蒸馏，在塔顶得到饱和蒸汽；所述吸收器还分别与蒸发器以及制冷热交换器相连通，吸收器内的液体还吸收来自蒸发器以及制冷热交换器传送来的蒸汽；精馏塔的塔顶分别与过热器和喷射器相连通，从精馏塔的塔顶排出的一部分饱和蒸汽传输至过热器进行过热，过热后再进入透平进行膨胀做功得到乏汽，最后乏汽进入制冷热交换器吸热制冷；另一部分饱和蒸汽进入喷射器进行吸收—喷射制冷，喷射器出口的液体进入冷凝器进行定压冷凝成饱和溶液，然后经第一节流阀节流后进入蒸发器内蒸发制冷；蒸发器出口的一部分饱和蒸汽被喷射器引射，另一部分饱和蒸汽反馈输送至吸收器。2.如权利要求1所述的一种吸收式动力和喷射式制冷复合循环系统，其特征在于，所述锅炉的底部还通过第一管道与回热换热器相连通，用于将锅炉内的一部分液体送至回热换热器进行换热；回热换热器通过第二管道与吸收器相连通，精馏塔的塔底通过第三管道与第二管道相连通，所述第二管道用于将换热后的液体与第三管道内的液体混合后送至吸收器。3.如权利要求2所述的一种吸收式动力和喷射式制冷复合循环系统，其特征在于，所述第三管道上设置有第二节流阀。4.如权利要求1所述的一种吸收式动力和喷射式制冷复合循环系统，其特征在于，所述吸收器内还设置有压力传感器，所述压力传感器与控制器相连，所述控制器与泵相连。5.如权利要求4所述的一种吸收式动力和喷射式制冷复合循环系统，其特征在于，所述第二节流阀为电磁阀，所述第二节流阀与控制器相连。6.如权利要求4所述的一种吸收式动力和喷射式制冷复合循环系统，其特征在于，所述第一节流阀为电磁阀，所述第一节流阀与控制器相连。7.一种如权利要求1-6中任一项所述的吸收式动力和喷射式制冷复合循环系统的工作方法，其特征在于，包括：将吸收器内的基础工作液经泵加压后，依次进入回热换热器和锅炉分别进行换热和加热；换热后的基础工作液经锅炉加热产生饱和蒸汽传输至精馏塔进行蒸馏，在塔顶得到饱和蒸汽；吸收器内的液体还吸收来自蒸发器以及制冷热交换器传送来的蒸汽；从精馏塔的塔顶排出的一部分饱和蒸汽传输至过热器进行过热，过热后再进入透平进行膨胀做功得到乏汽，最后乏汽进入制冷热交换器吸热制冷；另一部分饱和蒸汽进入喷射器进行吸收—喷射制冷，喷射器出口的液体进入冷凝器进行定压冷凝成饱和溶液，然后经第一节流阀节流后进入蒸发器内蒸发制冷；蒸发器出口的一部分饱和蒸汽被喷射器引射，另一部分饱和蒸汽反馈输送至吸收器。8.如权利要求7所述的吸收式动力和喷射式制冷复合循环系统的工作方法，其特征在于，该方法还包括：锅炉内的一部分液体通过第一管道送至回热换热器进行换热，精馏塔的塔底流出的液体经第二管道与换热后的液体在第三管道内混合后送至吸收器。9.如权利要求8所述的吸收式动力和喷射式制冷复合循环系统的工作方法，其特征在于，该方法还包括：通过控制设置在第三管道上的第二节流阀的开度来调节传送至吸收器内液体的流量大小。2CN108426388A权利要求书2/2页
