一种中空锚杆杆体的加工装置及其加工工艺.pdf

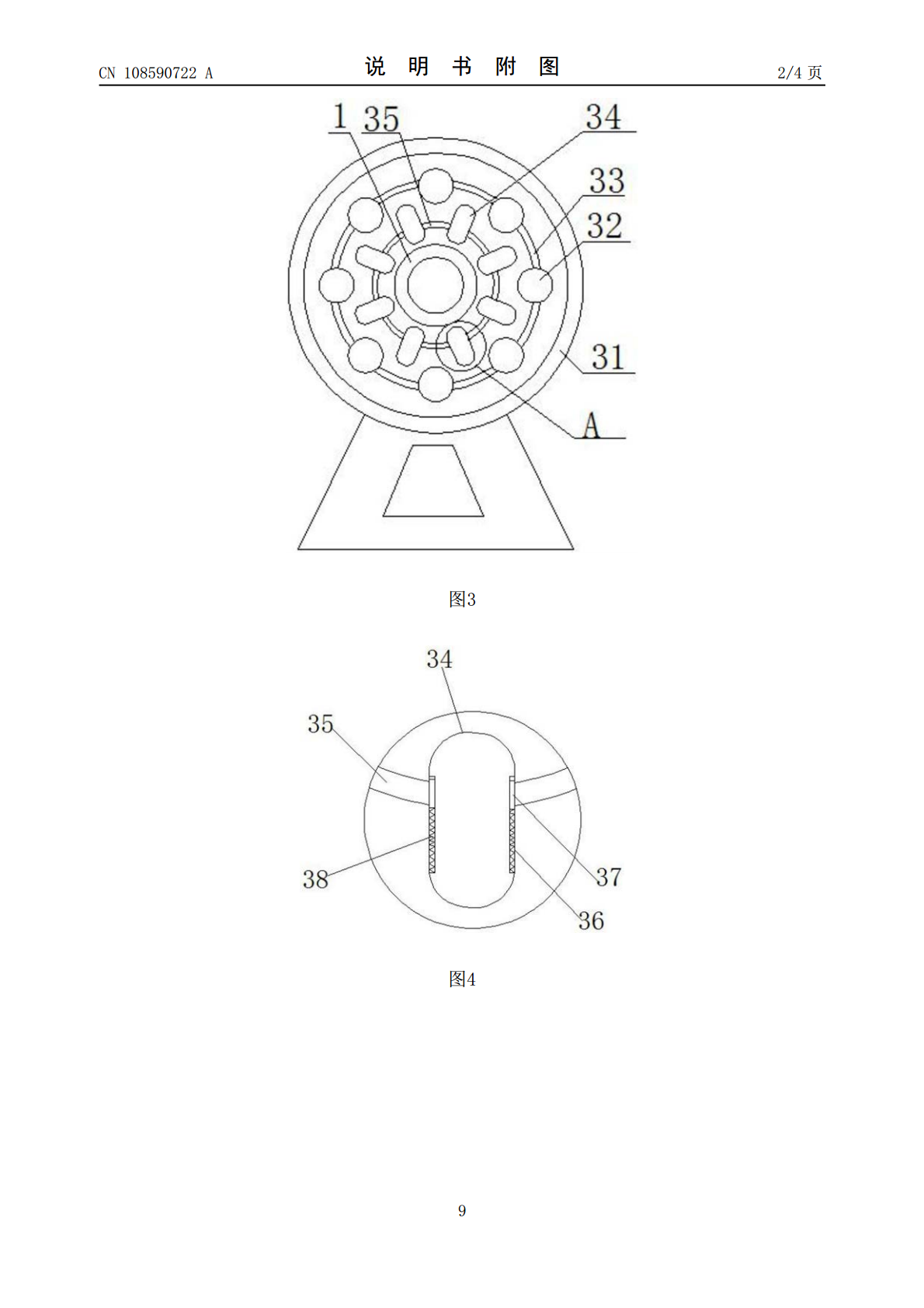

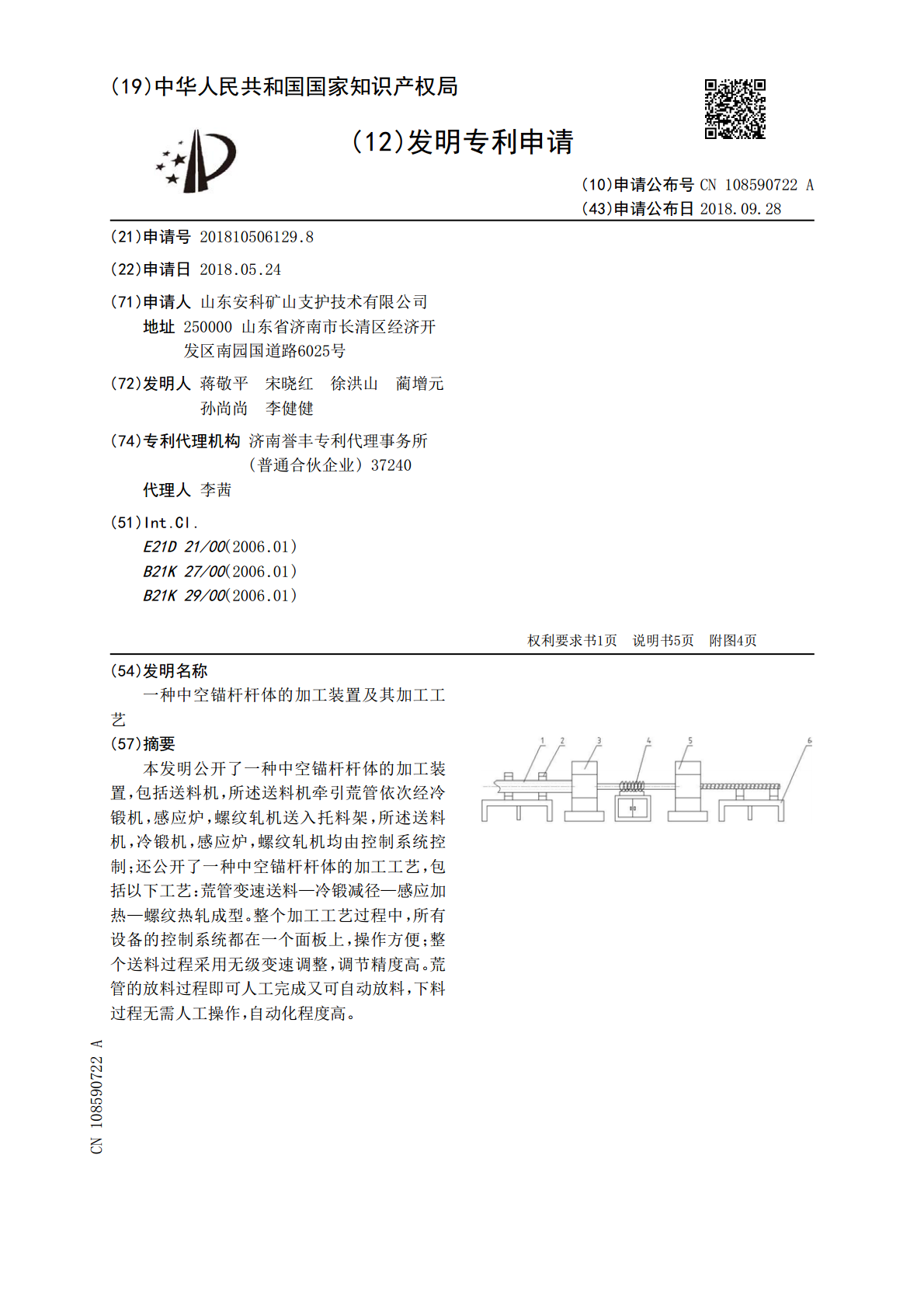

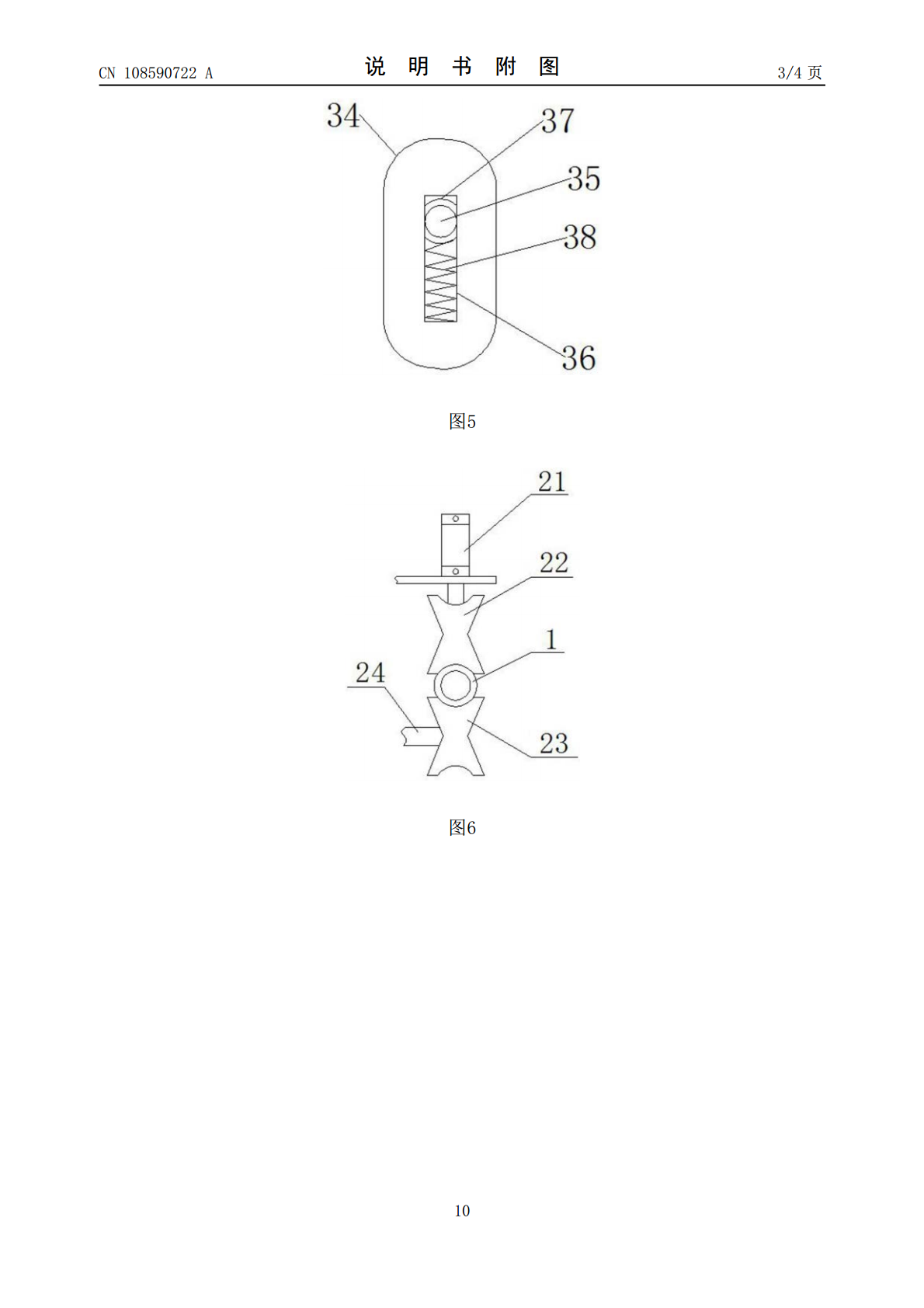

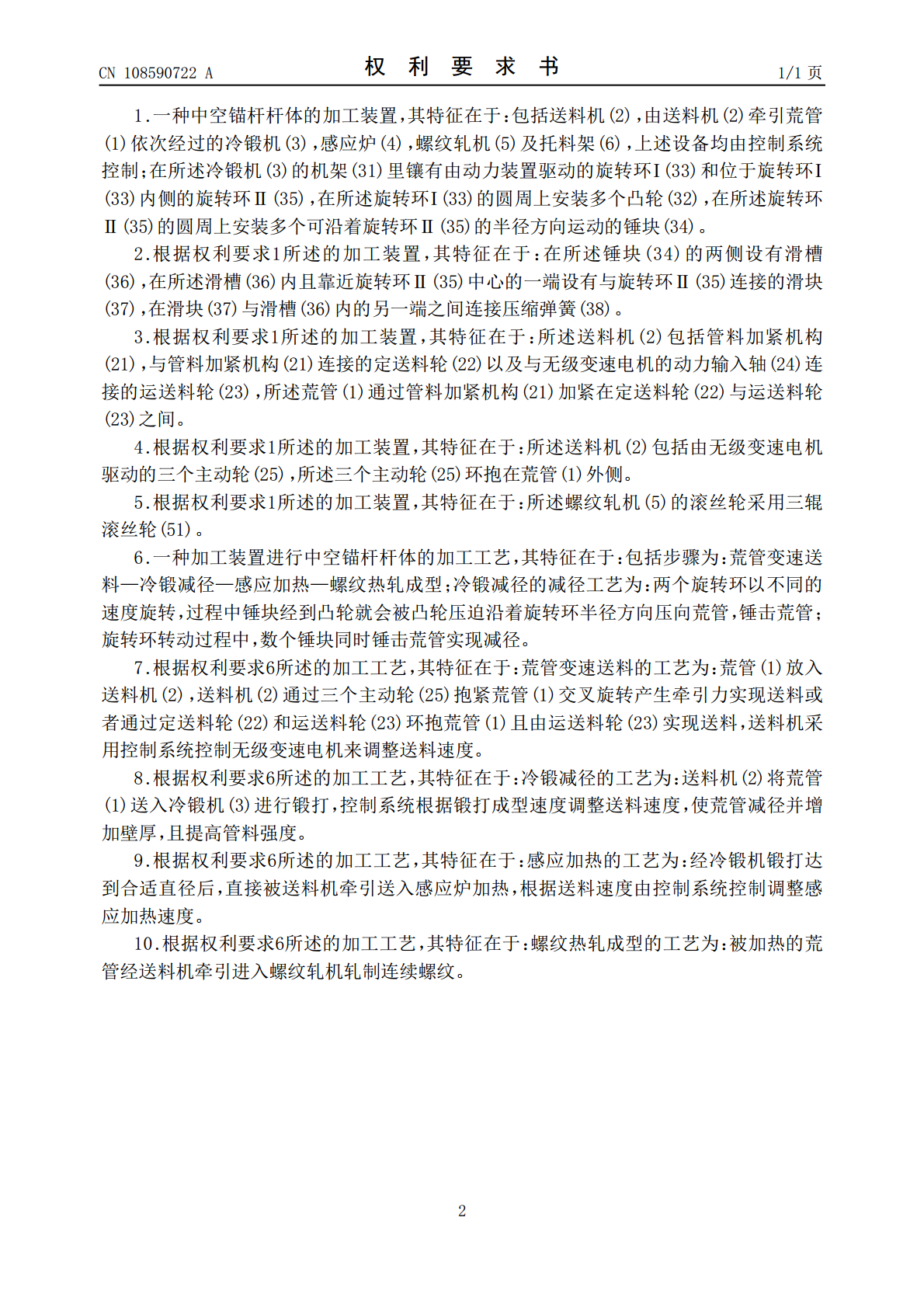

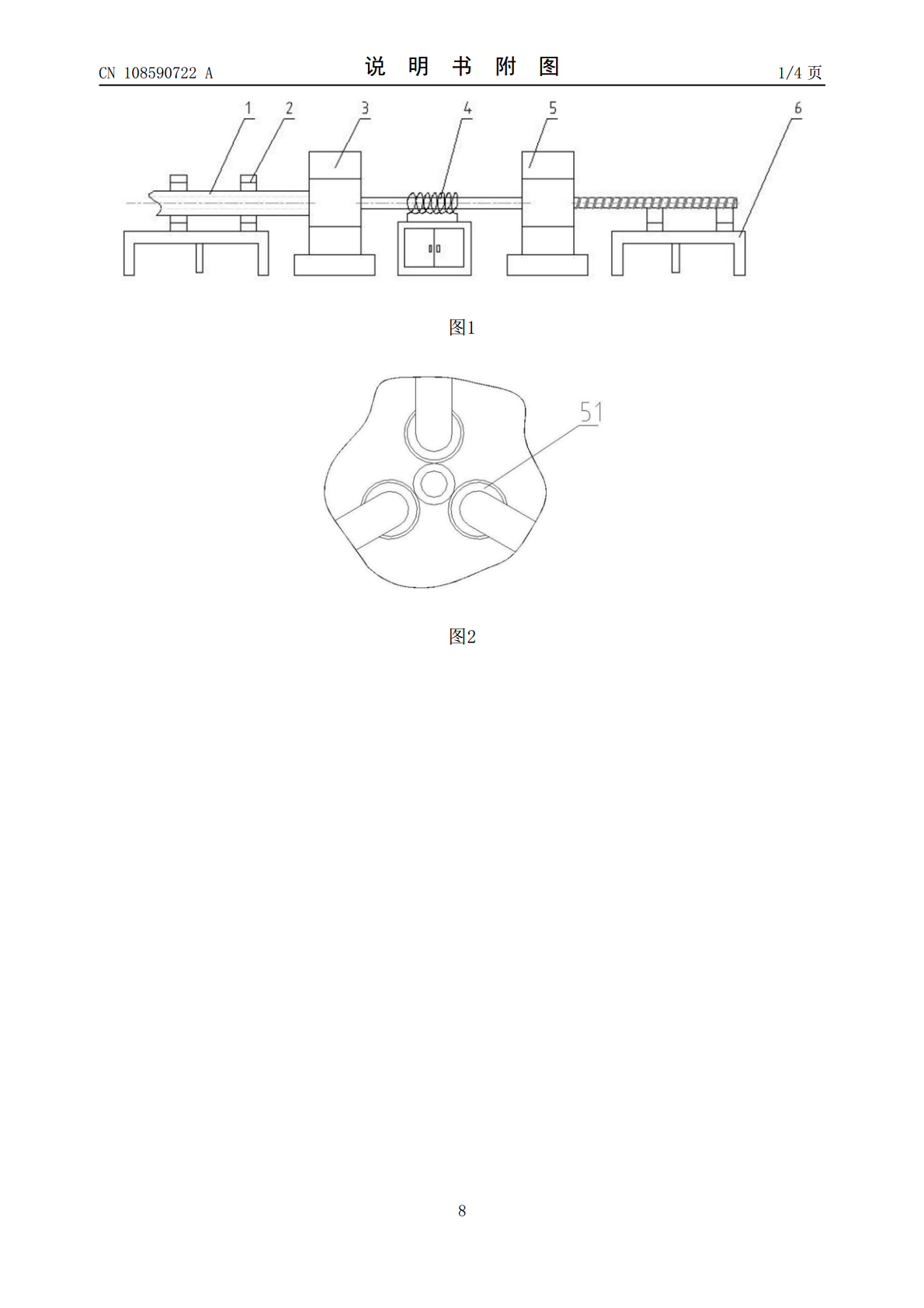

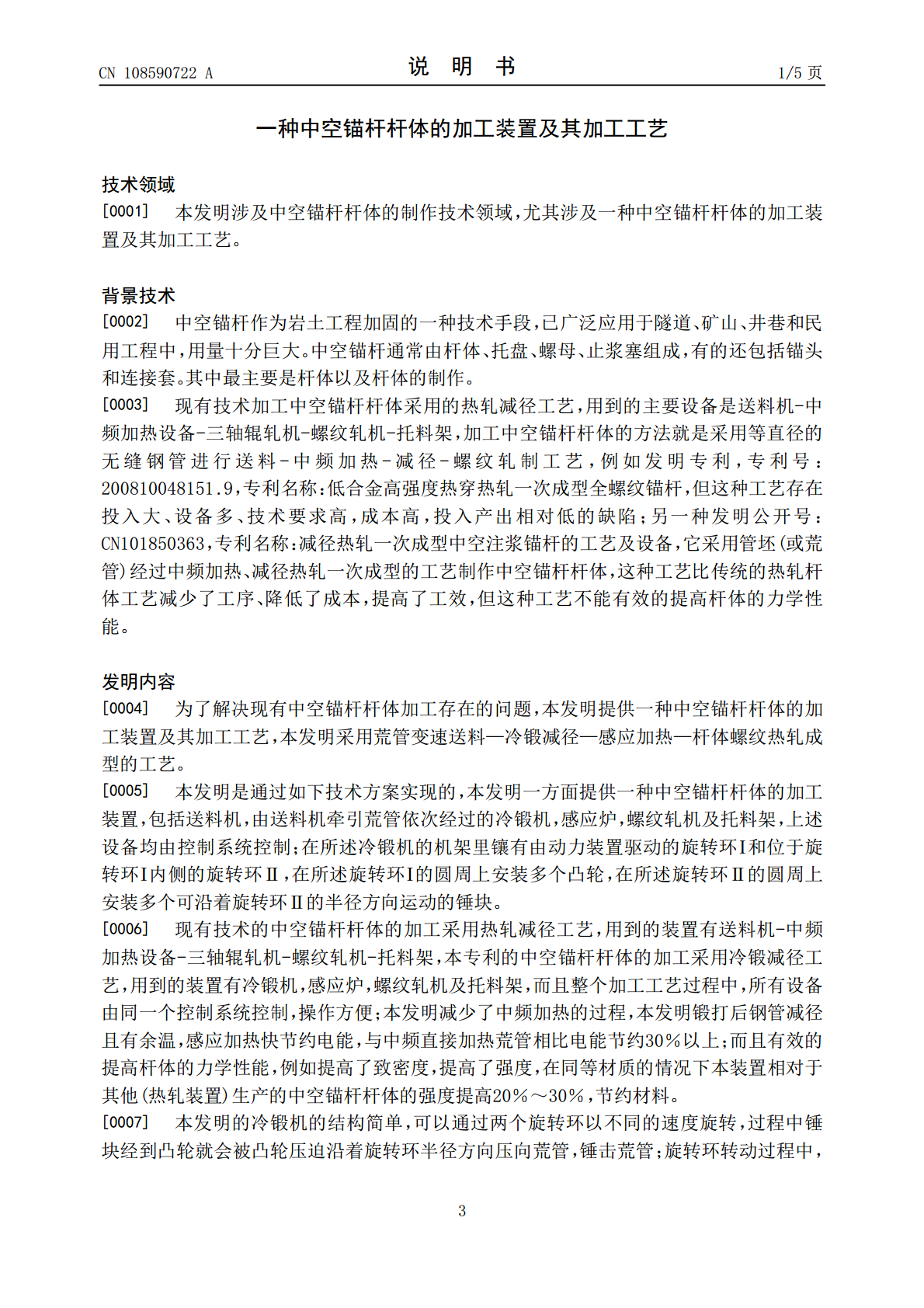

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108590722A(43)申请公布日2018.09.28(21)申请号201810506129.8(22)申请日2018.05.24(71)申请人山东安科矿山支护技术有限公司地址250000山东省济南市长清区经济开发区南园国道路6025号(72)发明人蒋敬平宋晓红徐洪山蔺增元孙尚尚李健健(74)专利代理机构济南誉丰专利代理事务所(普通合伙企业)37240代理人李茜(51)Int.Cl.E21D21/00(2006.01)B21K27/00(2006.01)B21K29/00(2006.01)权利要求书1页说明书5页附图4页(54)发明名称一种中空锚杆杆体的加工装置及其加工工艺(57)摘要本发明公开了一种中空锚杆杆体的加工装置，包括送料机，所述送料机牵引荒管依次经冷锻机，感应炉，螺纹轧机送入托料架，所述送料机，冷锻机，感应炉，螺纹轧机均由控制系统控制；还公开了一种中空锚杆杆体的加工工艺，包括以下工艺：荒管变速送料—冷锻减径—感应加热—螺纹热轧成型。整个加工工艺过程中，所有设备的控制系统都在一个面板上，操作方便；整个送料过程采用无级变速调整，调节精度高。荒管的放料过程即可人工完成又可自动放料，下料过程无需人工操作，自动化程度高。CN108590722ACN108590722A权利要求书1/1页1.一种中空锚杆杆体的加工装置，其特征在于：包括送料机(2)，由送料机(2)牵引荒管(1)依次经过的冷锻机(3)，感应炉(4)，螺纹轧机(5)及托料架(6)，上述设备均由控制系统控制；在所述冷锻机(3)的机架(31)里镶有由动力装置驱动的旋转环Ⅰ(33)和位于旋转环Ⅰ(33)内侧的旋转环Ⅱ(35)，在所述旋转环Ⅰ(33)的圆周上安装多个凸轮(32)，在所述旋转环Ⅱ(35)的圆周上安装多个可沿着旋转环Ⅱ(35)的半径方向运动的锤块(34)。2.根据权利要求1所述的加工装置，其特征在于：在所述锤块(34)的两侧设有滑槽(36)，在所述滑槽(36)内且靠近旋转环Ⅱ(35)中心的一端设有与旋转环Ⅱ(35)连接的滑块(37)，在滑块(37)与滑槽(36)内的另一端之间连接压缩弹簧(38)。3.根据权利要求1所述的加工装置，其特征在于：所述送料机(2)包括管料加紧机构(21)，与管料加紧机构(21)连接的定送料轮(22)以及与无级变速电机的动力输入轴(24)连接的运送料轮(23)，所述荒管(1)通过管料加紧机构(21)加紧在定送料轮(22)与运送料轮(23)之间。4.根据权利要求1所述的加工装置，其特征在于：所述送料机(2)包括由无级变速电机驱动的三个主动轮(25)，所述三个主动轮(25)环抱在荒管(1)外侧。5.根据权利要求1所述的加工装置，其特征在于：所述螺纹轧机(5)的滚丝轮采用三辊滚丝轮(51)。6.一种加工装置进行中空锚杆杆体的加工工艺，其特征在于：包括步骤为：荒管变速送料—冷锻减径—感应加热—螺纹热轧成型；冷锻减径的减径工艺为：两个旋转环以不同的速度旋转，过程中锤块经到凸轮就会被凸轮压迫沿着旋转环半径方向压向荒管，锤击荒管；旋转环转动过程中，数个锤块同时锤击荒管实现减径。7.根据权利要求6所述的加工工艺，其特征在于：荒管变速送料的工艺为：荒管(1)放入送料机(2)，送料机(2)通过三个主动轮(25)抱紧荒管(1)交叉旋转产生牵引力实现送料或者通过定送料轮(22)和运送料轮(23)环抱荒管(1)且由运送料轮(23)实现送料，送料机采用控制系统控制无级变速电机来调整送料速度。8.根据权利要求6所述的加工工艺，其特征在于：冷锻减径的工艺为：送料机(2)将荒管(1)送入冷锻机(3)进行锻打，控制系统根据锻打成型速度调整送料速度，使荒管减径并增加壁厚，且提高管料强度。9.根据权利要求6所述的加工工艺，其特征在于：感应加热的工艺为：经冷锻机锻打达到合适直径后，直接被送料机牵引送入感应炉加热，根据送料速度由控制系统控制调整感应加热速度。10.根据权利要求6所述的加工工艺，其特征在于：螺纹热轧成型的工艺为：被加热的荒管经送料机牵引进入螺纹轧机轧制连续螺纹。2CN108590722A说明书1/5页一种中空锚杆杆体的加工装置及其加工工艺技术领域[0001]本发明涉及中空锚杆杆体的制作技术领域，尤其涉及一种中空锚杆杆体的加工装置及其加工工艺。背景技术[0002]中空锚杆作为岩土工程加固的一种技术手段，已广泛应用于隧道、矿山、井巷和民用工程中，用量十分巨大。中空锚杆通常由杆体、托盘、螺母、止浆塞组成，有的还包括锚头和连接套。其中最主要是杆体以及杆体的制作。[0003]现有技术加工中空锚杆杆体采用的热轧减径工艺，用到的主要设备是送料机-中频加热设备-三轴辊轧机-螺纹轧机-托料架，加工中空锚
