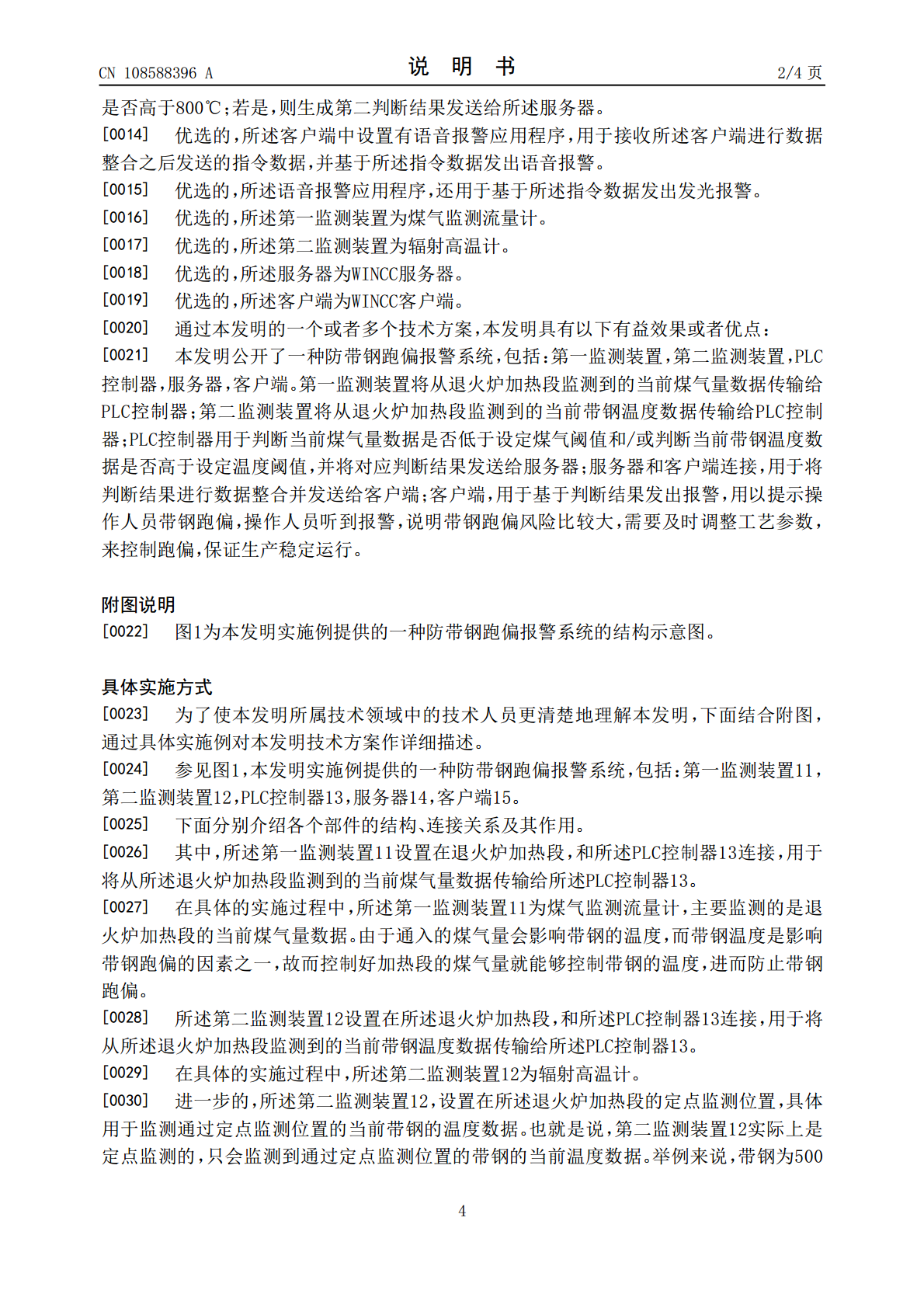

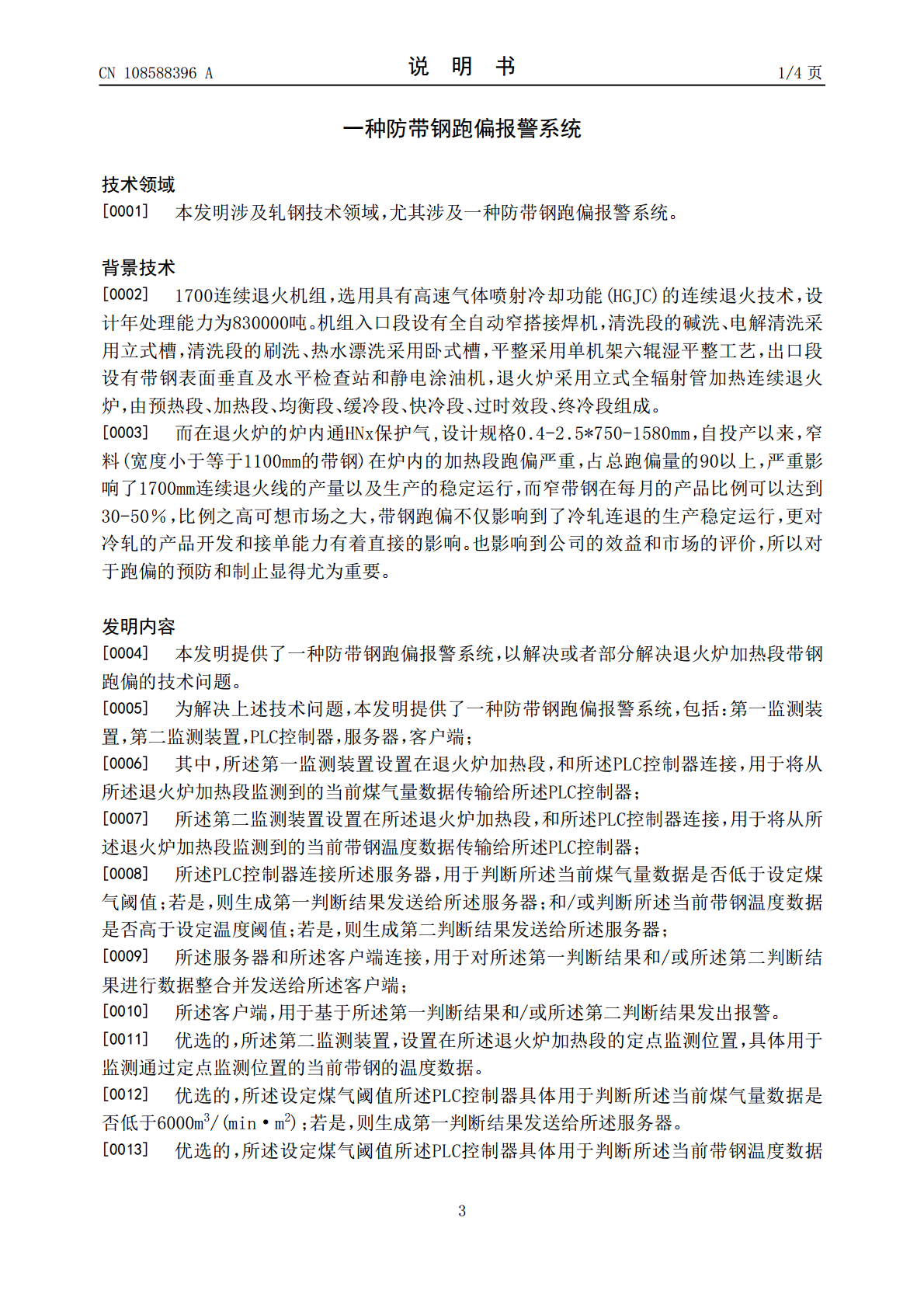

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108588396A(43)申请公布日2018.09.28(21)申请号201810701803.8(22)申请日2018.06.29(71)申请人首钢京唐钢铁联合有限责任公司地址063200河北省唐山市曹妃甸工业区(72)发明人王巍巍(74)专利代理机构北京华沛德权律师事务所11302代理人马苗苗(51)Int.Cl.C21D9/56(2006.01)C21D1/26(2006.01)C21D11/00(2006.01)权利要求书1页说明书4页附图1页(54)发明名称一种防带钢跑偏报警系统(57)摘要本发明公开了一种防带钢跑偏报警系统，包括：第一监测装置，第二监测装置，PLC控制器，服务器，客户端。第一监测装置将从退火炉加热段监测到的当前煤气量数据传输给PLC控制器；第二监测装置将从退火炉加热段监测到的当前带钢温度数据传输给PLC控制器；PLC控制器用于判断当前煤气量数据是否低于设定煤气阈值和/或判断当前带钢温度数据是否高于设定温度阈值，并将对应判断结果发送给服务器；服务器和客户端连接，用于将判断结果进行数据整合并发送给客户端；客户端，用于基于判断结果发出报警，用以提示操作人员带钢跑偏，操作人员听到报警，说明带钢跑偏风险比较大，需要及时调整工艺参数，来控制跑偏，保证生产稳定运行。CN108588396ACN108588396A权利要求书1/1页1.一种防带钢跑偏报警系统，其特征在于，包括：第一监测装置，第二监测装置，PLC控制器，服务器，客户端；其中，所述第一监测装置设置在退火炉加热段，和所述PLC控制器连接，用于将从所述退火炉加热段监测到的当前煤气量数据传输给所述PLC控制器；所述第二监测装置设置在所述退火炉加热段，和所述PLC控制器连接，用于将从所述退火炉加热段监测到的当前带钢温度数据传输给所述PLC控制器；所述PLC控制器连接所述服务器，用于判断所述当前煤气量数据是否低于设定煤气阈值；若是，则生成第一判断结果发送给所述服务器；和/或判断所述当前带钢温度数据是否高于设定温度阈值；若是，则生成第二判断结果发送给所述服务器；所述服务器和所述客户端连接，用于对所述第一判断结果和/或所述第二判断结果进行数据整合并发送给所述客户端；所述客户端，用于基于所述第一判断结果和/或所述第二判断结果发出报警。2.如权利要求1所述的一种防带钢跑偏报警系统，其特征在于，所述第二监测装置，设置在所述退火炉加热段的定点监测位置，具体用于监测通过定点监测位置的当前带钢的温度数据。3.如权利要求1所述的一种防带钢跑偏报警系统，其特征在于，所述设定煤气阈值所述PLC控制器具体用于判断所述当前煤气量数据是否低于6000m3/(min·m2)；若是，则生成第一判断结果发送给所述服务器。4.如权利要求1所述的一种防带钢跑偏报警系统，其特征在于，所述设定煤气阈值所述PLC控制器具体用于判断所述当前带钢温度数据是否高于800℃；若是，则生成第二判断结果发送给所述服务器。5.如权利要求1所述的一种防带钢跑偏报警系统，其特征在于，所述客户端中设置有语音报警应用程序，用于接收所述客户端进行数据整合之后发送的指令数据，并基于所述指令数据发出语音报警。6.如权利要求5所述的一种防带钢跑偏报警系统，其特征在于，所述语音报警应用程序，还用于基于所述指令数据发出发光报警。7.如权利要求1所述的一种防带钢跑偏报警系统，其特征在于，所述第一监测装置为煤气监测流量计。8.如权利要求1所述的一种防带钢跑偏报警系统，其特征在于，所述第二监测装置为辐射高温计。9.如权利要求1所述的一种防带钢跑偏报警系统，其特征在于，所述服务器为WINCC服务器。10.如权利要求1所述的一种防带钢跑偏报警系统，其特征在于，所述客户端为WINCC客户端。2CN108588396A说明书1/4页一种防带钢跑偏报警系统技术领域[0001]本发明涉及轧钢技术领域，尤其涉及一种防带钢跑偏报警系统。背景技术[0002]1700连续退火机组，选用具有高速气体喷射冷却功能(HGJC)的连续退火技术，设计年处理能力为830000吨。机组入口段设有全自动窄搭接焊机，清洗段的碱洗、电解清洗采用立式槽，清洗段的刷洗、热水漂洗采用卧式槽，平整采用单机架六辊湿平整工艺，出口段设有带钢表面垂直及水平检查站和静电涂油机，退火炉采用立式全辐射管加热连续退火炉，由预热段、加热段、均衡段、缓冷段、快冷段、过时效段、终冷段组成。[0003]而在退火炉的炉内通HNx保护气,设计规格0.4-2.5*750-1580mm，自投产以来，窄料(宽度小于等于1100mm的带钢)在炉内的加热段跑偏严重，占总跑偏量的90以上，严重影响了1700mm连续退火线的产量以及生产的稳定运行，而窄
