一种多并式太阳能光热烧水器.pdf

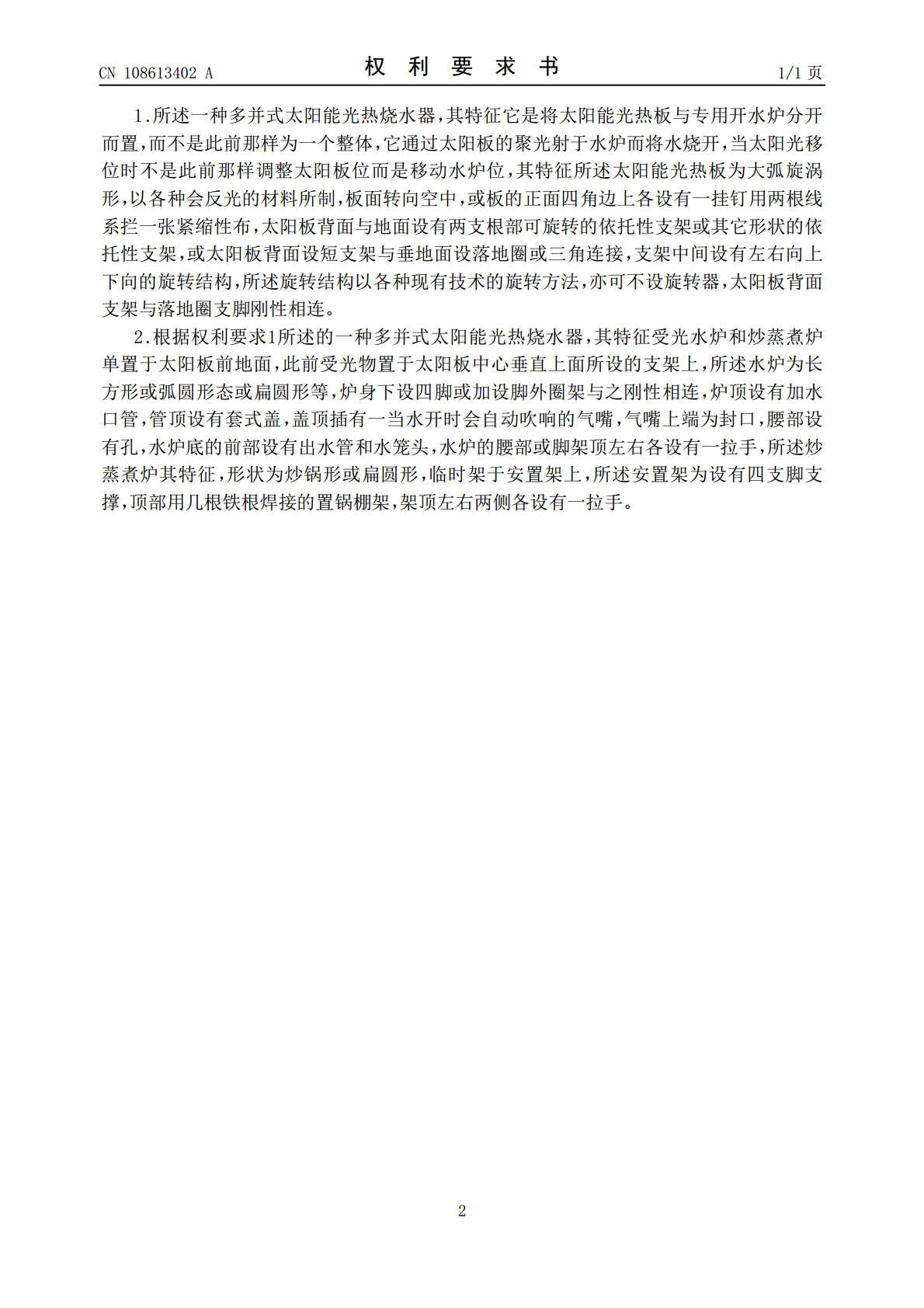

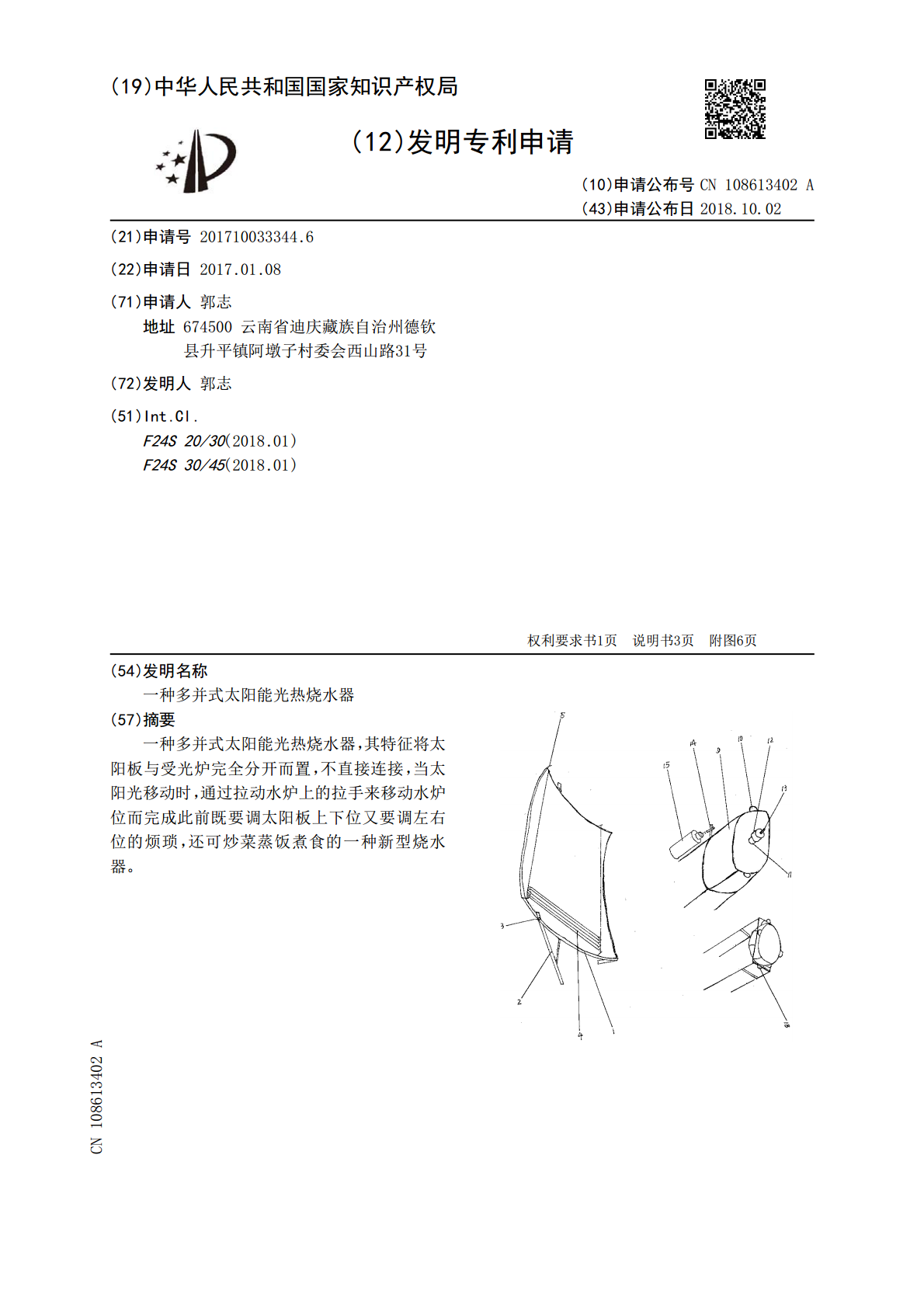

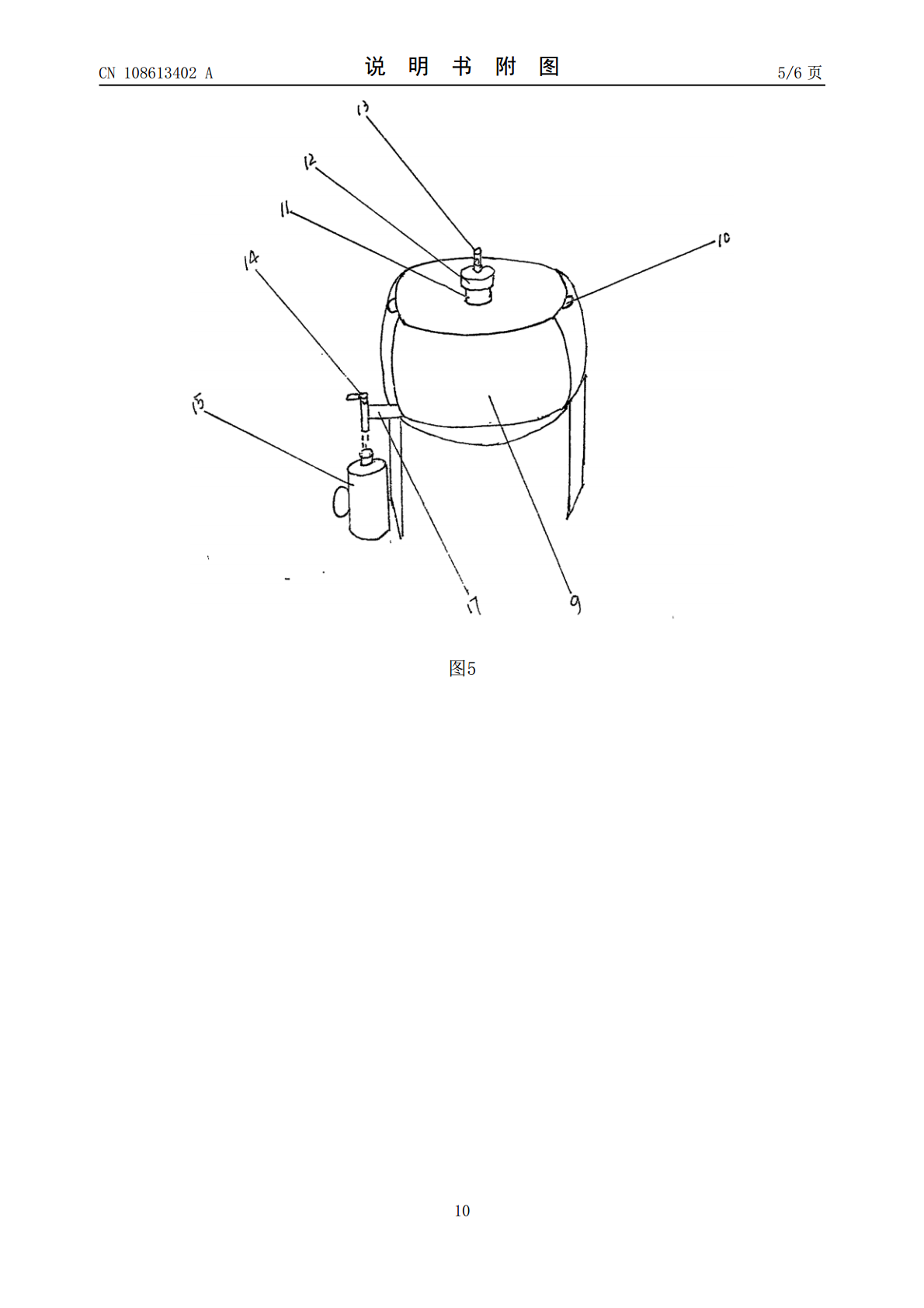

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108613402A(43)申请公布日2018.10.02(21)申请号201710033344.6(22)申请日2017.01.08(71)申请人郭志地址674500云南省迪庆藏族自治州德钦县升平镇阿墩子村委会西山路31号(72)发明人郭志(51)Int.Cl.F24S20/30(2018.01)F24S30/45(2018.01)权利要求书1页说明书3页附图6页(54)发明名称一种多并式太阳能光热烧水器(57)摘要一种多并式太阳能光热烧水器，其特征将太阳板与受光炉完全分开而置，不直接连接，当太阳光移动时，通过拉动水炉上的拉手来移动水炉位而完成此前既要调太阳板上下位又要调左右位的烦琐，还可炒菜蒸饭煮食的一种新型烧水器。CN108613402ACN108613402A权利要求书1/1页1.所述一种多并式太阳能光热烧水器，其特征它是将太阳能光热板与专用开水炉分开而置，而不是此前那样为一个整体，它通过太阳板的聚光射于水炉而将水烧开，当太阳光移位时不是此前那样调整太阳板位而是移动水炉位，其特征所述太阳能光热板为大弧旋涡形，以各种会反光的材料所制，板面转向空中，或板的正面四角边上各设有一挂钉用两根线系拦一张紧缩性布，太阳板背面与地面设有两支根部可旋转的依托性支架或其它形状的依托性支架，或太阳板背面设短支架与垂地面设落地圈或三角连接，支架中间设有左右向上下向的旋转结构，所述旋转结构以各种现有技术的旋转方法，亦可不设旋转器，太阳板背面支架与落地圈支脚刚性相连。2.根据权利要求1所述的一种多并式太阳能光热烧水器，其特征受光水炉和炒蒸煮炉单置于太阳板前地面，此前受光物置于太阳板中心垂直上面所设的支架上，所述水炉为长方形或弧圆形态或扁圆形等，炉身下设四脚或加设脚外圈架与之刚性相连，炉顶设有加水口管，管顶设有套式盖，盖顶插有一当水开时会自动吹响的气嘴，气嘴上端为封口，腰部设有孔，水炉底的前部设有出水管和水笼头，水炉的腰部或脚架顶左右各设有一拉手，所述炒蒸煮炉其特征，形状为炒锅形或扁圆形，临时架于安置架上，所述安置架为设有四支脚支撑，顶部用几根铁根焊接的置锅棚架，架顶左右两侧各设有一拉手。2CN108613402A说明书1/3页一种多并式太阳能光热烧水器[0001]所属领域[0002]一种多并式太阳能光热烧水器，其特征将太阳能光热板与受光器具炉分解而组成的一种新型太阳能光热烧水器，属于太阳能热水技术领域。[0003]目前，我们国家和人类社会紧缺能源，每年以几亿吨煤碳的消耗来发火电，以满足巨大的工业用电，广大农村、城市、牧民仍然用柴火、网电烧开水，然煤炭的欲开采期只有20年，能源紧缺迫在眉捷，此前90年代曾有过第一代太阳能光热烧水器，可以将水烧开，也就是烧到100度，然而该装置为一体形，当太阳光随时间光线移动时，太阳板不好调，既要扭左右转向器，又要扭上下向转向器，而且才刚过几分钟因太阳光移动而又要去调整板位，极其不方便，后又出现多管并排式热水器，但该产品不能将水烧到100度，最多50多度，且因水有温胶味而不能人饮用，它主要针对蓄用水和洗衣服用水，其实农村、城市居民将电、柴火用在最多的是烧开水这一环节，只要有办法将水烧开的新技术，那就是最大的节约能源，还有炖食物、蒸饭这些柴及电用得最多，因此有必要提出一种实用效果很好、操作方便的一种新的太阳能光热烧水器，并能炒菜蒸饭煮食炖汤的很有必要。[0004]本发明提供一种分解式太阳能光热烧水器，既将太阳能光热板与受光水炉完全分开，烧水效果好，操作很方便，并且可以炒菜、蒸饭煮汤。[0005]一种多并式太阳能光热烧水器，它包括太阳能光热板、背支架、落地圈架、转向器、遮拦布、受光水炉、炒蒸煮炉等，其特征将受光水炉、炒菜蒸煮炉置于太阳板前面，不与光热板作任何直接连接，它通过太阳板的反射光射于水炉或炒菜蒸煮炉而将水烧开或炒菜，当太阳光随时间移位时，不像以前那样要多次地去调整太阳板位置多麻烦，而是用手拉动水炉拉手向前随阳光新位拉动一下即可，当春夏秋冬太阳光大的移位时，便启用左右向、上下向旋转器，当水烧开时，水炉会自动哨声响，便可打开笼头将开水灌入暖水瓶中，暖水瓶可置于地面，不需用人抬着，省力，当使用炒蒸煮炉时，便可替换下水炉，或当要用炉浇水或炒菜等时，便拉开太阳板表面的遮拦布，当烧完水或炒完菜蒸煮后便又拉回遮拦布，亦可不使用遮拦布，将板一次调成对空位置，或使用上下向旋转器，将太阳板正面对空，以免用后光热照射其它物体，所述太阳板背面设支架与地面依托固定，或设落地圈式支架稳定于地面，或设其它支架依托固定。[0006]所述太阳能光热板其特征形状为大弧旋涡形，以各种反光的材料所制，以便聚光于点上，将板面转向空中，或板的正表面四角边点上各设有一挂钉，左右挂钉
