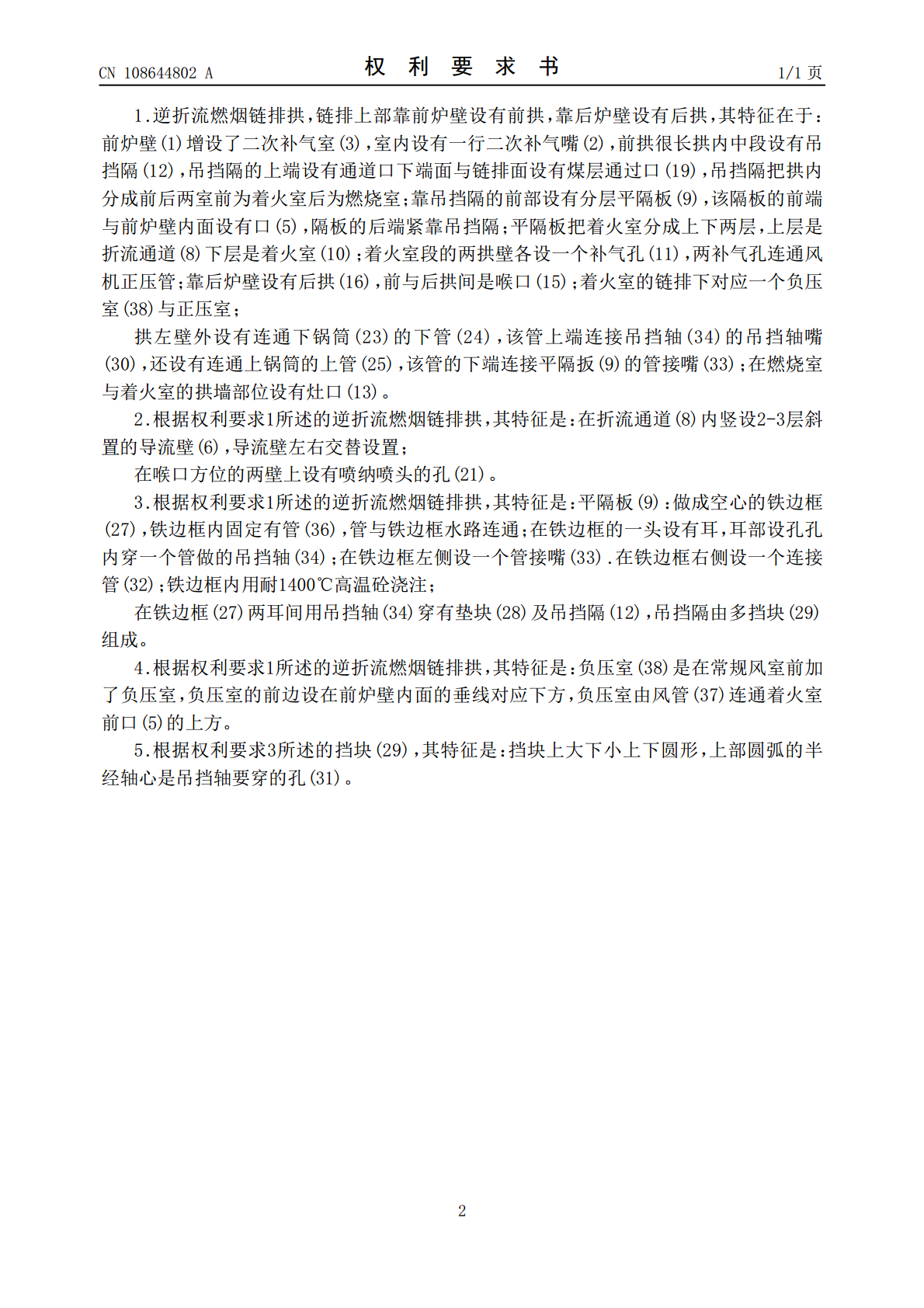

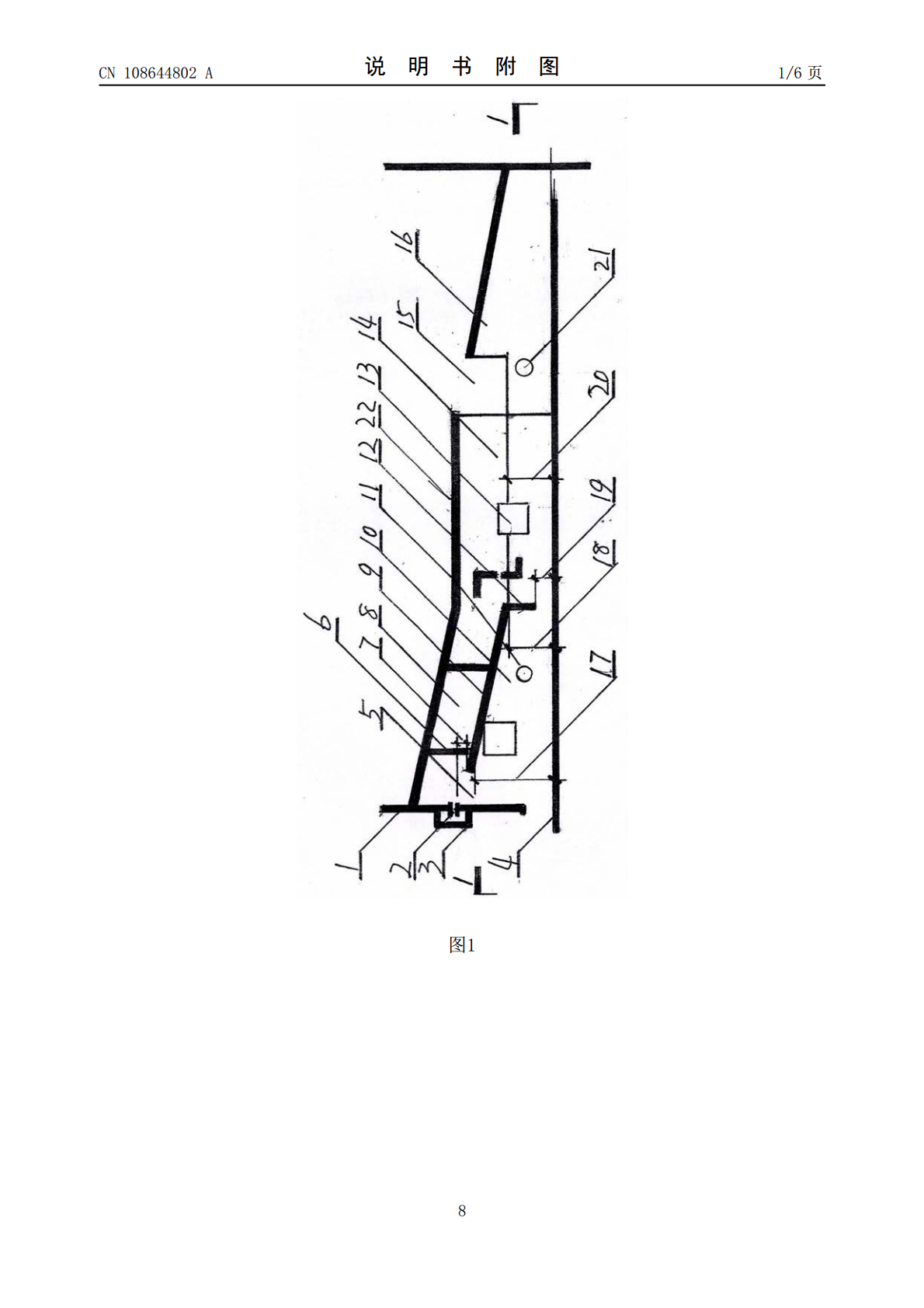

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108644802A(43)申请公布日2018.10.12(21)申请号201810211548.9(22)申请日2018.03.10(71)申请人魏银先地址034300山西省繁峙县向阳路环保宿舍楼二单元一楼东(72)发明人魏银先(51)Int.Cl.F23M5/06(2006.01)F23B30/08(2006.01)权利要求书1页说明书5页附图6页(54)发明名称逆折流燃烟链排拱(57)摘要背景：现所有链排锅炉没有二次燃烧功能，排烟大燃效低污染重。目的：改变拱的结构烧掉黑烟提高燃速燃效。方案：增了补气嘴(2，11)，前拱中段设有吊挡隔(12)把拱内分成前后两室，前为着火室(有烟段)后为燃烧室(14)(无烟段)。靠吊挡隔的前部设有平隔板(9)使着火室成两层，下层是着火室(10)上层是折流通道(8)。隔板距前壁留有通道口(5)使折流通道连通着火、燃烧两室。着火室烟很大燃烧室温在千度以上。受吊挡隔作用，着火室的烟火补气后与链排相反流动促着火速加快。烟火由上通道折返中由二次补气嘴二次补气后进燃烧室流动中烟燃尽。优点：无烟着火速快燃效高适合减污转型。CN108644802ACN108644802A权利要求书1/1页1.逆折流燃烟链排拱，链排上部靠前炉壁设有前拱，靠后炉壁设有后拱，其特征在于：前炉壁(1)增设了二次补气室(3)，室内设有一行二次补气嘴(2)，前拱很长拱内中段设有吊挡隔(12)，吊挡隔的上端设有通道口下端面与链排面设有煤层通过口(19)，吊挡隔把拱内分成前后两室前为着火室后为燃烧室；靠吊挡隔的前部设有分层平隔板(9)，该隔板的前端与前炉壁内面设有口(5)，隔板的后端紧靠吊挡隔；平隔板把着火室分成上下两层，上层是折流通道(8)下层是着火室(10)；着火室段的两拱壁各设一个补气孔(11)，两补气孔连通风机正压管；靠后炉壁设有后拱(16)，前与后拱间是喉口(15)；着火室的链排下对应一个负压室(38)与正压室；拱左壁外设有连通下锅筒(23)的下管(24)，该管上端连接吊挡轴(34)的吊挡轴嘴(30)，还设有连通上锅筒的上管(25)，该管的下端连接平隔扳(9)的管接嘴(33)；在燃烧室与着火室的拱墙部位设有灶口(13)。2.根据权利要求1所述的逆折流燃烟链排拱，其特征是：在折流通道(8)内竖设2-3层斜置的导流壁(6)，导流壁左右交替设置；在喉口方位的两壁上设有喷纳喷头的孔(21)。3.根据权利要求1所述的逆折流燃烟链排拱，其特征是：平隔板(9)：做成空心的铁边框(27)，铁边框内固定有管(36)，管与铁边框水路连通；在铁边框的一头设有耳，耳部设孔孔内穿一个管做的吊挡轴(34)；在铁边框左侧设一个管接嘴(33).在铁边框右侧设一个连接管(32)；铁边框内用耐1400℃高温砼浇注；在铁边框(27)两耳间用吊挡轴(34)穿有垫块(28)及吊挡隔(12)，吊挡隔由多挡块(29)组成。4.根据权利要求1所述的逆折流燃烟链排拱，其特征是：负压室(38)是在常规风室前加了负压室，负压室的前边设在前炉壁内面的垂线对应下方，负压室由风管(37)连通着火室前口(5)的上方。5.根据权利要求3所述的挡块(29)，其特征是：挡块上大下小上下圆形，上部圆弧的半经轴心是吊挡轴要穿的孔(31)。2CN108644802A说明书1/5页逆折流燃烟链排拱技术领域：[0001]本发明涉及链排锅炉、球团炉、隧道窑炉的改进。背景技术：[0002]现有技术中，链排锅炉100％为一次性燃炉存在下述缺点：[0003]1.供氧不足，局部缺氧不能充分氧化。[0004]2.扰动条件差，配气过浓或过稀影响氧化。[0005]3.高温条件不足，不能充分氧化。[0006]三个因素导致燃效差排黑大污染重。目前配用除尘塔解决污染问题，但几乎90％以上的除尘塔塔冷烟很多，塔热蒸气滚滚烟消失。蒸气能除烟吗？蒸气能载烟扩散，能稀释密度，能遮掩过关。建塔不仅耗高昂的投资效果也不佳。[0007]发明目的：[0008]创建补气、扰动、高温强燃条件燃尽黑烟除掉硫，并要提升着火速度增大炉功率，达到高燃效低排放取代除尘塔目的。[0009]本发明解决其技术问题所采用的方案：[0010]前炉壁增设了二次补气室，室内设有一行二次补气嘴。前拱紧靠前炉壁设置，前拱很长拱内中段设有吊挡隔，吊挡隔的上端面与拱顶内面空开设置构成通道口，吊挡隔下端面与链排面空有煤层通过口。吊挡隔把拱内分成前后两室，前部为着火室(燃烧有烟段)，后部为燃烧室(燃烧无烟段)。靠吊挡隔的前部设有分层平隔板，该隔板的前端与前炉壁内面空开有口，该口为上下层的通道口。平隔板的后端紧靠吊挡隔。平隔板把着火室分成上下两层，上层是折流通道下层是着火室。着火室段的两拱壁各设一个补气孔，
