一种气化燃烧湍流焚烧炉.pdf

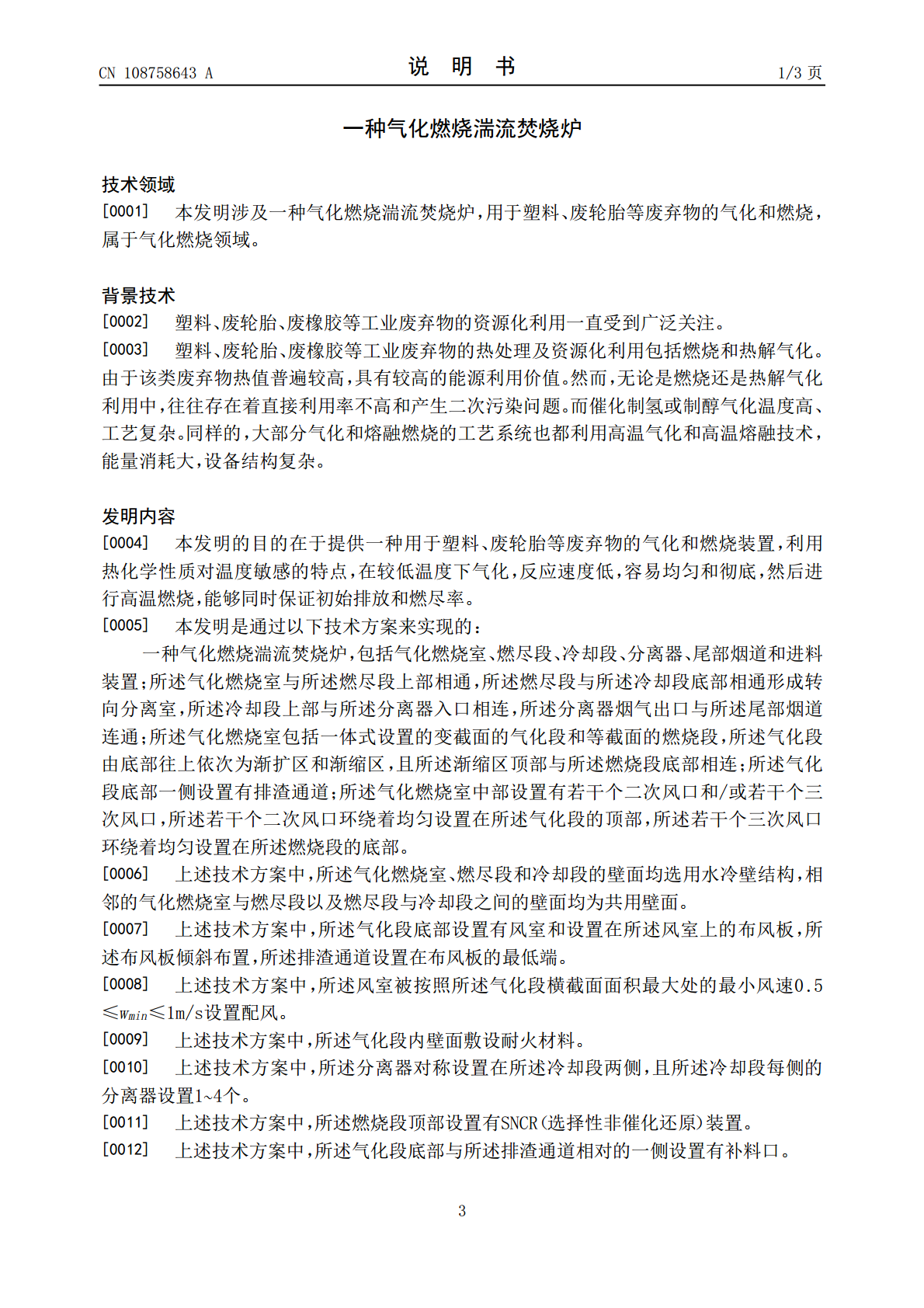

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108758643A(43)申请公布日2018.11.06(21)申请号201810781438.6(22)申请日2018.07.17(71)申请人北京一亚高科能源科技有限公司地址100084北京市海淀区双清路甲79号配楼A601室(72)发明人陈宣张凝曹剑胡彦霞(51)Int.Cl.F23G5/027(2006.01)F23G5/14(2006.01)F23G5/44(2006.01)F23G5/46(2006.01)F23J15/02(2006.01)F23J15/06(2006.01)F23L9/00(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种气化燃烧湍流焚烧炉(57)摘要一种气化燃烧湍流焚烧炉，包括气化燃烧室、燃尽段、冷却段、分离器、尾部烟道和进料装置。气化燃烧室与燃尽段上部相通，燃尽段与冷却段底部相通形成转向分离室，冷却段上部与分离器入口相连，分离器烟气出口与尾部烟道连通。气化燃烧室包括一体式设置的变截面的气化段和等截面的燃烧段，气化段由底部往上依次为渐扩区和渐缩区，且渐缩区顶部与燃烧段底部相连。气化段底部一侧设置有排渣通道；气化燃烧室中部设置有若干个二次风口和/或若干个三次风口，若干个二次风口环绕着均匀设置在气化段的顶部，若干个三次风口环绕着均匀设置在燃烧段的底部。本发明具有燃料适应性好、初始排放好、燃尽率高的优点。CN108758643ACN108758643A权利要求书1/1页1.一种气化燃烧湍流焚烧炉，其特征在于：所述焚烧炉包括气化燃烧室、燃尽段（4）、冷却段（5）、分离器（6）、尾部烟道（7）和进料装置（3）；所述气化燃烧室与所述燃尽段（4）上部相通，所述燃尽段（4）与所述冷却段（5）底部相通形成转向分离室，所述冷却段（5）上部与所述分离器（6）入口相连，所述分离器（6）烟气出口与所述尾部烟道（7）连通；所述气化燃烧室包括一体式设置的变截面的气化段（1）和等截面的燃烧段（2），所述气化段（1）由底部往上依次为渐扩区和渐缩区，且所述渐缩区顶部与所述燃烧段（2）底部相连；所述气化段（1）底部一侧设置有排渣通道（12）；所述气化燃烧室中部设置有若干个二次风口（9）和/或若干个三次风口（10），所述若干个二次风口（9）环绕着均匀设置在所述气化段（1）的顶部，所述若干个三次风口（10）环绕着均匀设置在所述燃烧段（2）的底部。2.根据权利要求1所述的一种气化燃烧湍流焚烧炉，其特征在于：所述气化燃烧室、燃尽段（4）和冷却段（5）的壁面均选用水冷壁结构，相邻的气化燃烧室与燃尽段（4）以及燃尽段（4）与冷却段（5）之间的壁面均为共用壁面。3.根据权利要求1所述的一种气化燃烧湍流焚烧炉，其特征在于：所述气化段（1）底部设置有风室（8）和设置在所述风室（8）上的布风板，所述布风板倾斜布置，所述排渣通道（12）设置在布风板的最低端。4.根据权利要求3所述的一种气化燃烧湍流焚烧炉，其特征在于：所述风室（8）被按照所述气化段（1）横截面面积最大处的最小风速0.5≤wmin≤1m/s设置配风。5.根据权利要求1所述的一种气化燃烧湍流焚烧炉，其特征在于：所述气化段（1）内壁面敷设耐火材料。6.根据权利要求1所述的一种气化燃烧湍流焚烧炉，其特征在于：所述分离器（6）对称设置在所述冷却段两侧，且所述冷却段每侧的分离器（6）设置1~4个。7.根据权利要求1所述的一种气化燃烧湍流焚烧炉，其特征在于：所述燃烧段（2）顶部设置有SNCR装置。8.根据权利要求1所述的一种气化燃烧湍流焚烧炉，其特征在于：所述气化段（1）底部与所述排渣通道（12）相对的一侧设置有补料口（13）。2CN108758643A说明书1/3页一种气化燃烧湍流焚烧炉技术领域[0001]本发明涉及一种气化燃烧湍流焚烧炉，用于塑料、废轮胎等废弃物的气化和燃烧，属于气化燃烧领域。背景技术[0002]塑料、废轮胎、废橡胶等工业废弃物的资源化利用一直受到广泛关注。[0003]塑料、废轮胎、废橡胶等工业废弃物的热处理及资源化利用包括燃烧和热解气化。由于该类废弃物热值普遍较高，具有较高的能源利用价值。然而，无论是燃烧还是热解气化利用中，往往存在着直接利用率不高和产生二次污染问题。而催化制氢或制醇气化温度高、工艺复杂。同样的，大部分气化和熔融燃烧的工艺系统也都利用高温气化和高温熔融技术，能量消耗大，设备结构复杂。发明内容[0004]本发明的目的在于提供一种用于塑料、废轮胎等废弃物的气化和燃烧装置，利用热化学性质对温度敏感的特点，在较低温度下气化，反应速度低，容易均匀和彻底，然后进行高温燃烧，能够同时保证初始排放和燃尽率。[0005]本发明是通过以下技术方案来实现的：一种气化燃烧湍流焚烧炉，包括气
