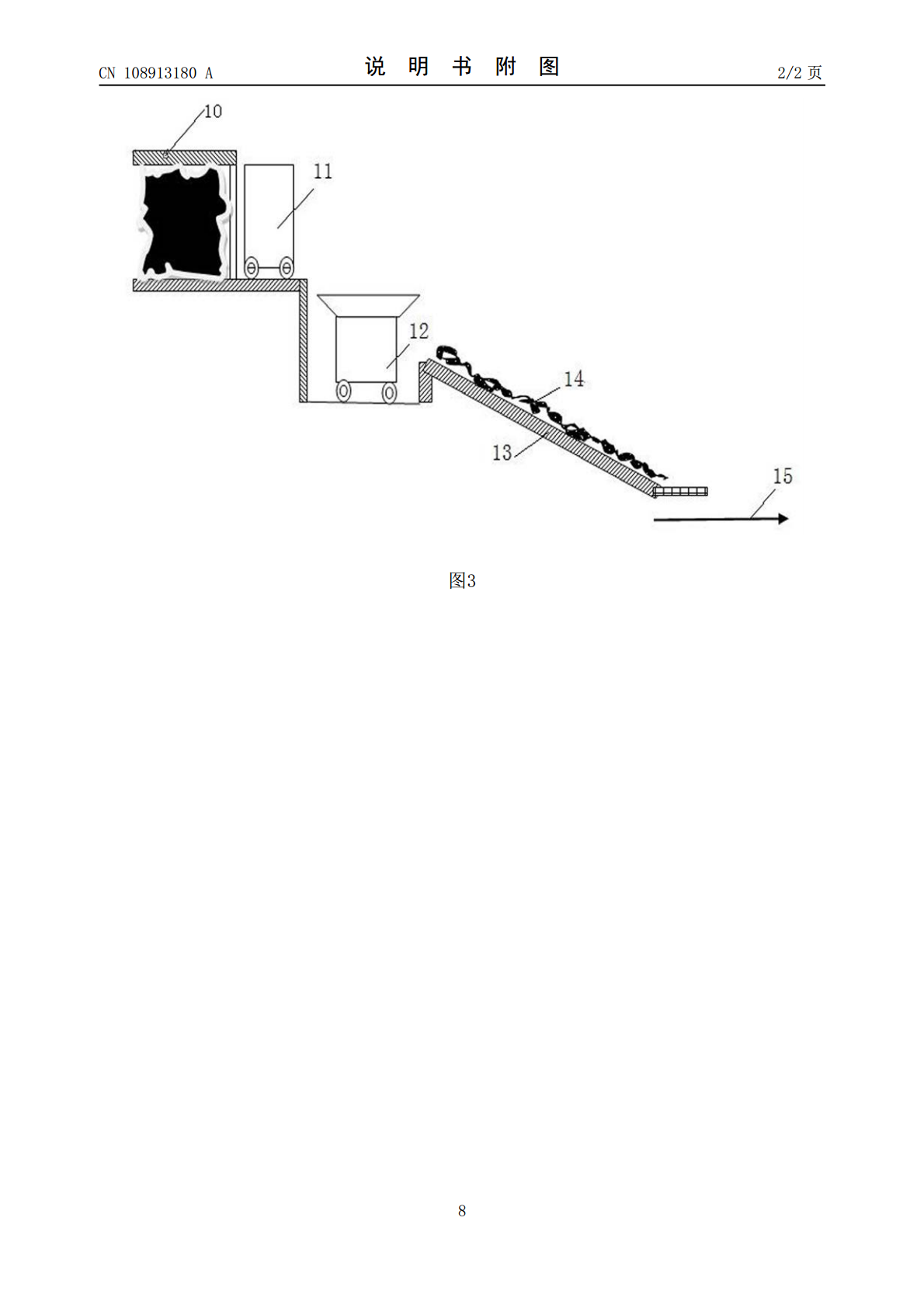

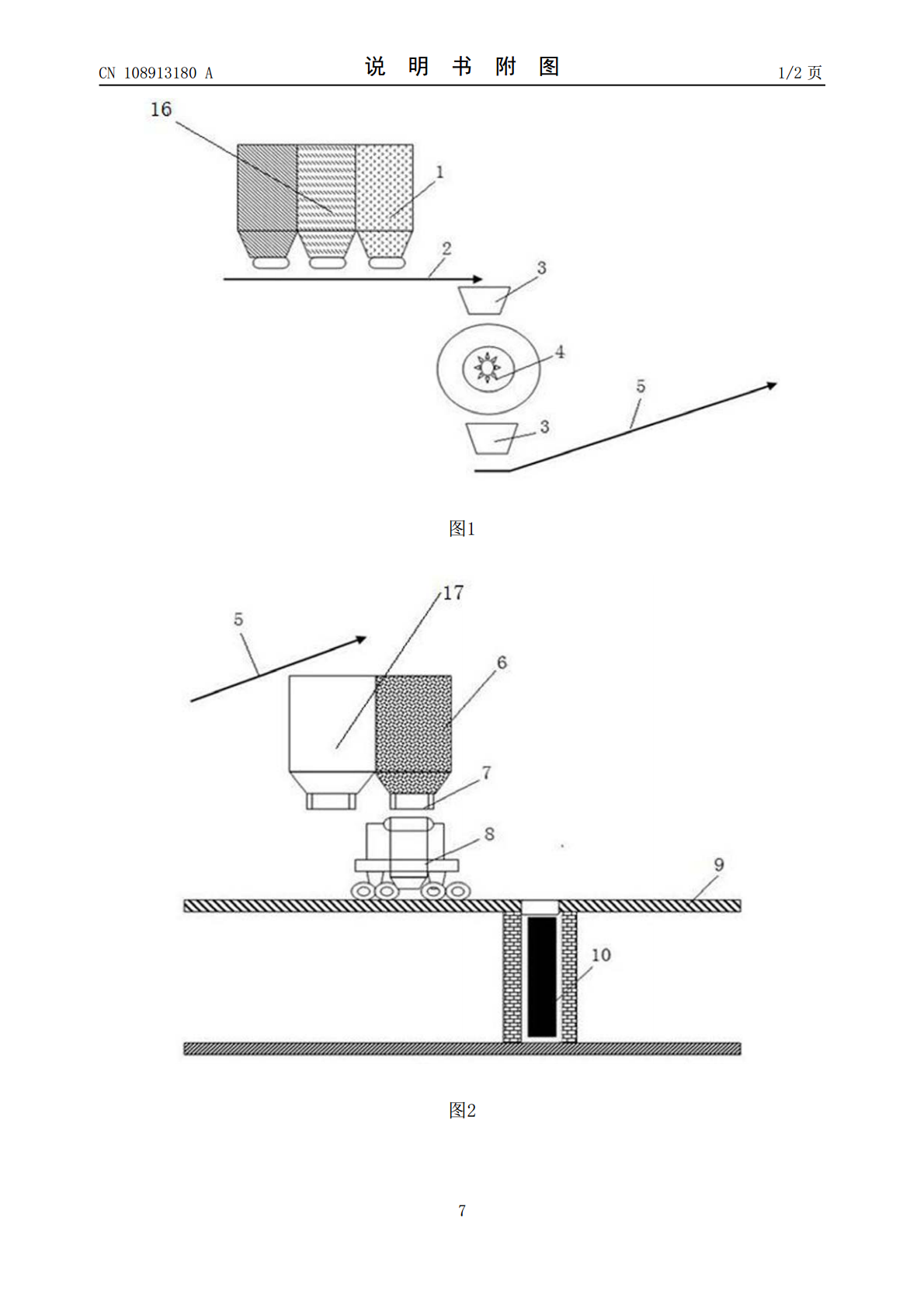

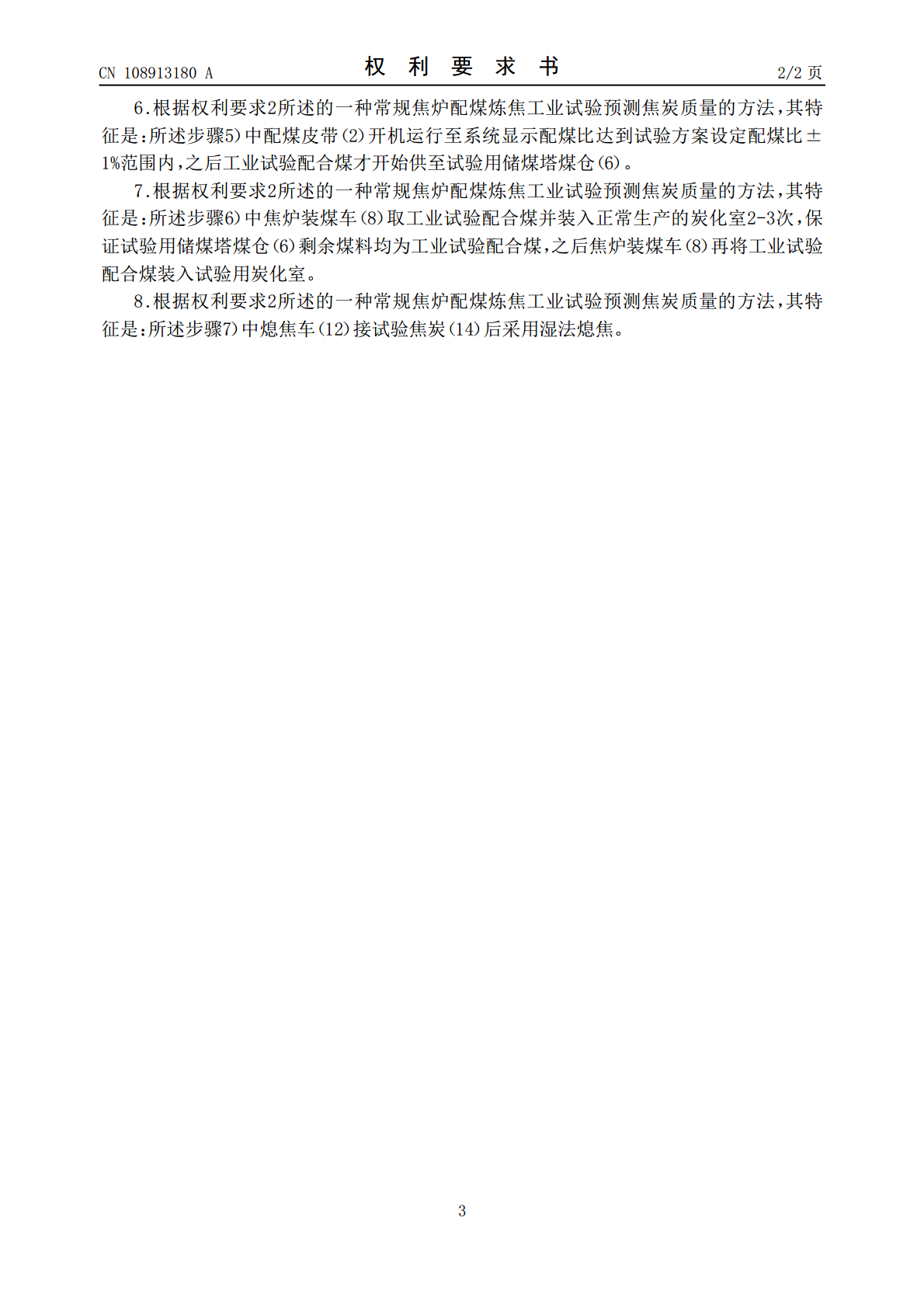

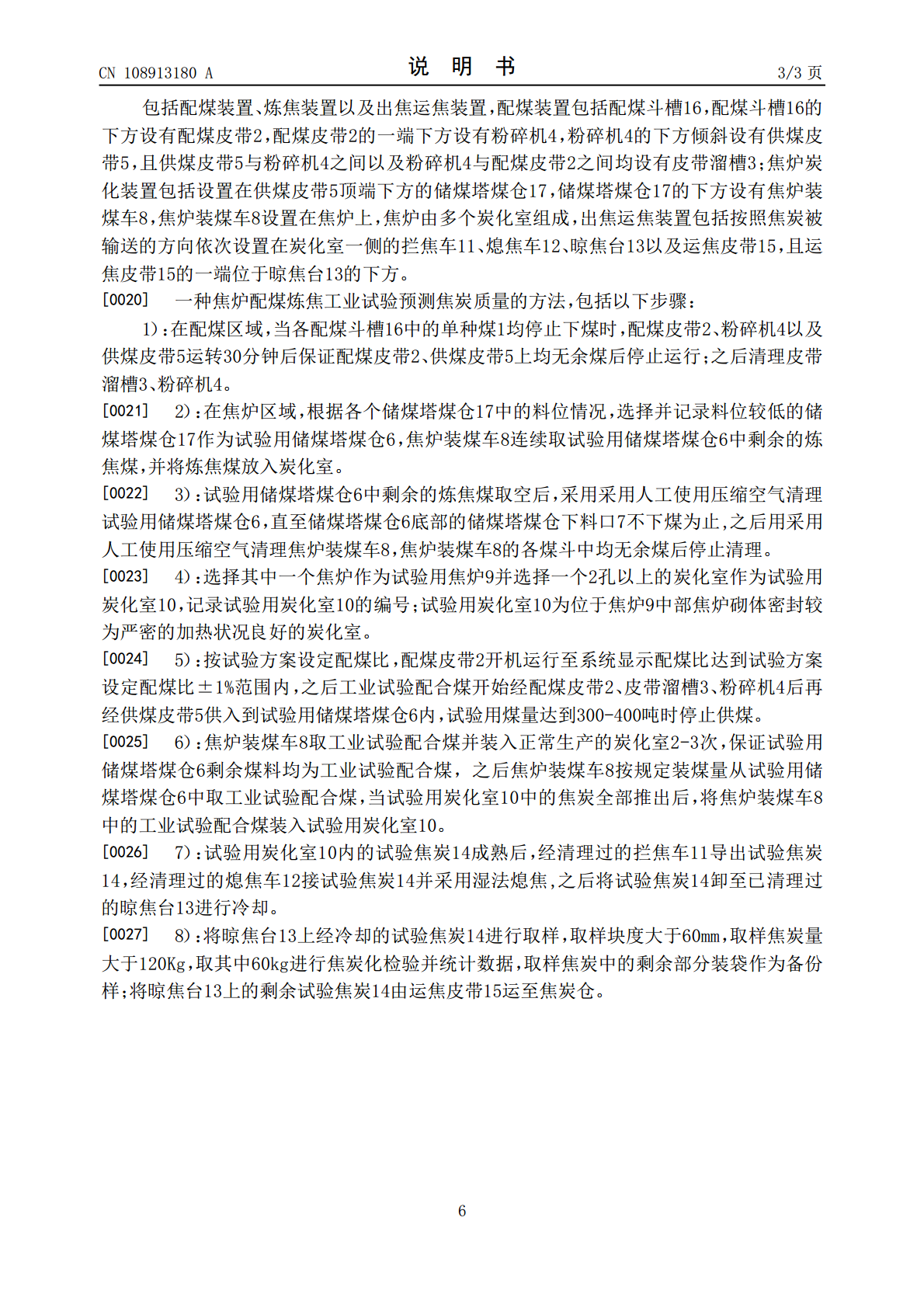

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108913180A(43)申请公布日2018.11.30(21)申请号201810621787.1(22)申请日2018.06.15(71)申请人甘肃润源环境资源科技有限公司地址735100甘肃省嘉峪关市胜利南路1029号(72)发明人孔祥勇(74)专利代理机构甘肃省知识产权事务中心62100代理人尚鹏(51)Int.Cl.C10B57/04(2006.01)权利要求书2页说明书3页附图2页(54)发明名称一种焦炉配煤炼焦工业试验预测焦炭质量的装置及方法(57)摘要本发明属于炼焦技术领域,公开了一种焦炉配煤炼焦工业试验预测焦炭质量的装置及方法，本发明的装置包括配煤装置、炼焦装置以及出焦运焦装置，方法包括清理配煤区域，选择试验用储煤塔煤仓、选择试验用焦炉及试验用炭化室、配煤、炭化、导出试验焦炭、熄焦、取样、进行焦炭化检验并统计数据等步骤，本发明的方法中，可根据焦炉区域和配煤区域工业生产情况，按试验方案配合各单种煤，试验用储煤塔煤仓供煤，焦炉装煤车装煤，试验用炭化室内工业试验配合煤加热炼焦，试验焦炭出焦，试验焦炭取样，试验焦炭质量检验，试验焦炭质量检测数据统计，实现焦炭质量准确预测。本发明所述方法操作简单，可靠性高。CN108913180ACN108913180A权利要求书1/2页1.一种焦炉配煤炼焦工业试验预测焦炭质量的装置，其特征是：包括配煤装置、炼焦装置以及出焦运焦装置，配煤装置包括配煤斗槽（16），配煤斗槽（16）的下方设有配煤皮带（2），配煤皮带（2）的一端下方设有粉碎机（4），粉碎机（4）的下方倾斜设有供煤皮带（5），且供煤皮带（5）与粉碎机（4）之间以及粉碎机（4）与配煤皮带（2）之间均设有皮带溜槽（3）；炼焦装置包括设置在供煤皮带（5）顶端下方的储煤塔煤仓（17），储煤塔煤仓（17）的下方设有焦炉装煤车（8），焦炉装煤车（8）设置在焦炉上；出焦运焦装置包括按照焦炭被输送的方向依次设置在炭化室一侧的拦焦车（11）、熄焦车（12）、晾焦台（13）以及运焦皮带（15）,且运焦皮带（15）的一端位于晾焦台（13）的下方。2.一种焦炉配煤炼焦工业试验预测焦炭质量的方法，其特征是，包括以下步骤：1）：在配煤区域，当各配煤斗槽（16）中的单种煤（1）均停止下煤时，配煤皮带（2）、粉碎机（4）以及供煤皮带（5）运转30分钟后保证配煤皮带（2）、供煤皮带（5）上均无余煤后停止运行；之后清理皮带溜槽（3）、粉碎机（4）；2）：在焦炉区域，根据各个储煤塔煤仓（17）中的料位情况，选择并记录料位较低的储煤塔煤仓（17）作为试验用储煤塔煤仓（6），焦炉装煤车（8）连续取试验用储煤塔煤仓（6）中剩余的炼焦煤，并将炼焦煤放入炭化室；3）：试验用储煤塔煤仓（6）中剩余的炼焦煤取空后，用压缩空气清理试验用储煤塔煤仓（6），直至储煤塔煤仓（6）底部的储煤塔煤仓下料口（7）不下煤为止,之后用压缩空气清理焦炉装煤车（8），焦炉装煤车（8）的各煤斗中均无余煤后停止清理；4）：选择其中一个焦炉作为试验用焦炉（9）并选择一个2孔以上的炭化室作为试验用炭化室（10），记录试验用炭化室（10）的编号；5）：按试验方案设定配煤比，开启备煤系统，配煤皮带（2）开机运行，工业试验配合煤被运输经皮带溜槽（3）、粉碎机（4）后再经供煤皮带（5）供入到试验用储煤塔煤仓（6）内，试验用煤量达到300-400吨时停止供煤；6）：之后焦炉装煤车（8）按规定装煤量从试验用储煤塔煤仓（6）中取工业试验配合煤，当试验用炭化室（10）中的焦炭全部推出后，将焦炉装煤车（8）中的工业试验配合煤装入试验用炭化室（10）；7）：试验用炭化室（10）内的试验焦炭（14）成熟后，经清理过的拦焦车（11）导出试验焦炭（14），经清理过的熄焦车（12）接试验焦炭（14）并熄灭；之后将试验焦炭（14）卸至已清理过的晾焦台（13）进行冷却；8）：将晾焦台（13）上经冷却的试验焦炭（14）进行取样，取样块度大于60mm，取样焦炭量大于120Kg，取其中60kg进行焦炭化检验并统计数据，取样焦炭中的剩余部分装袋作为备份样；晾焦台（13）上的剩余试验焦炭(14)由运焦皮带（15）运至焦炭仓。3.根据权利要求2所述的一种常规焦炉配煤炼焦工业试验预测焦炭质量的方法，其特征是：所述步骤1）、步骤2）以及步骤3）同步进行。4.根据权利要求2所述的一种常规焦炉配煤炼焦工业试验预测焦炭质量的方法，其特征是：所述步骤3）中采用人工使用压缩空气清理试验用储煤塔煤仓（6）及焦炉装煤车（8）。5.根据权利要求2所述的一种常规焦炉配煤炼焦工业试验预测焦炭质量的方法，其特征是：所述步骤4）中试验用炭化室（10）为位于焦炉（9）中部焦炉砌体密封较为严密的加热状况
