一种新能源高效节能分布式常压供热锅炉.pdf

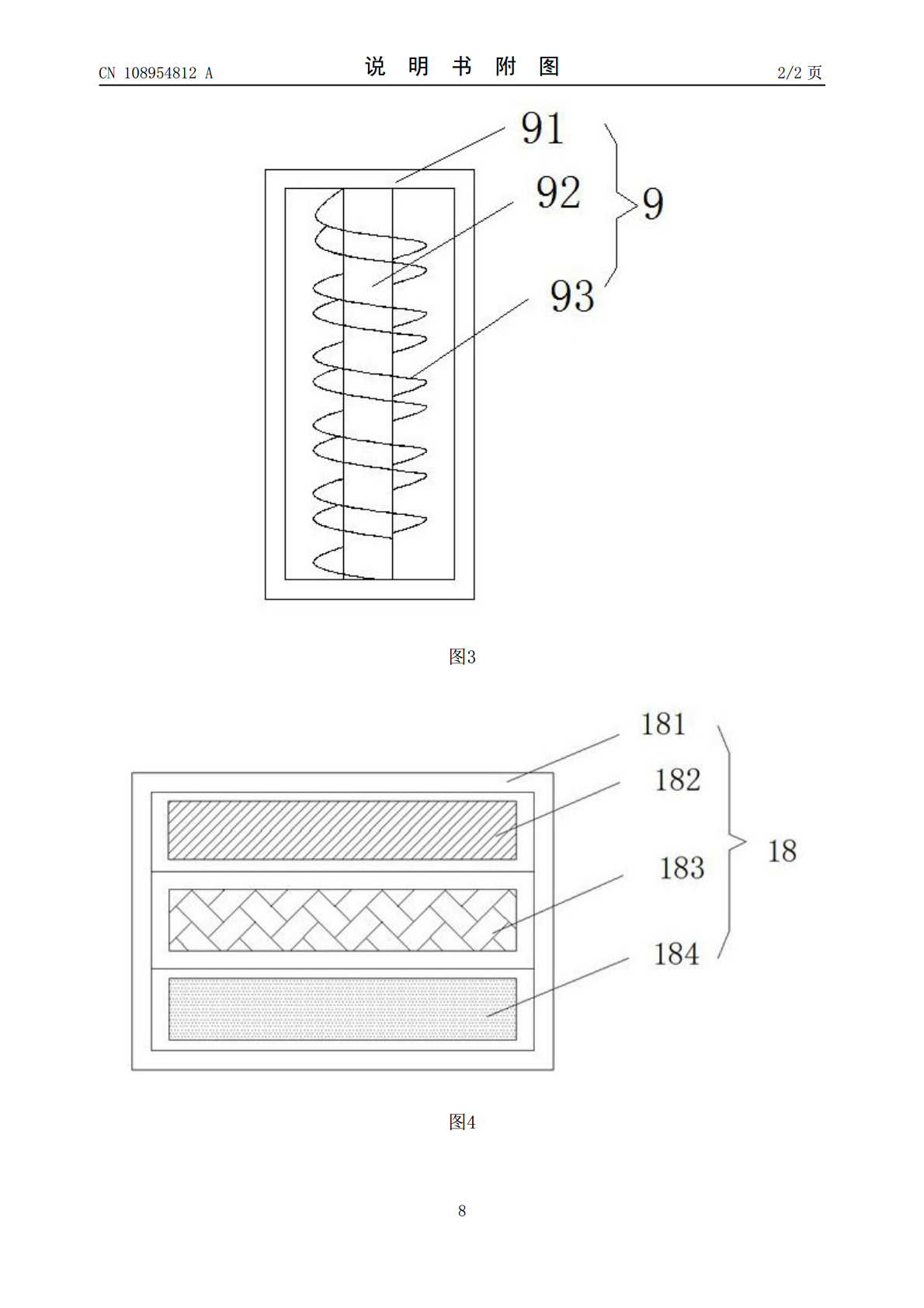

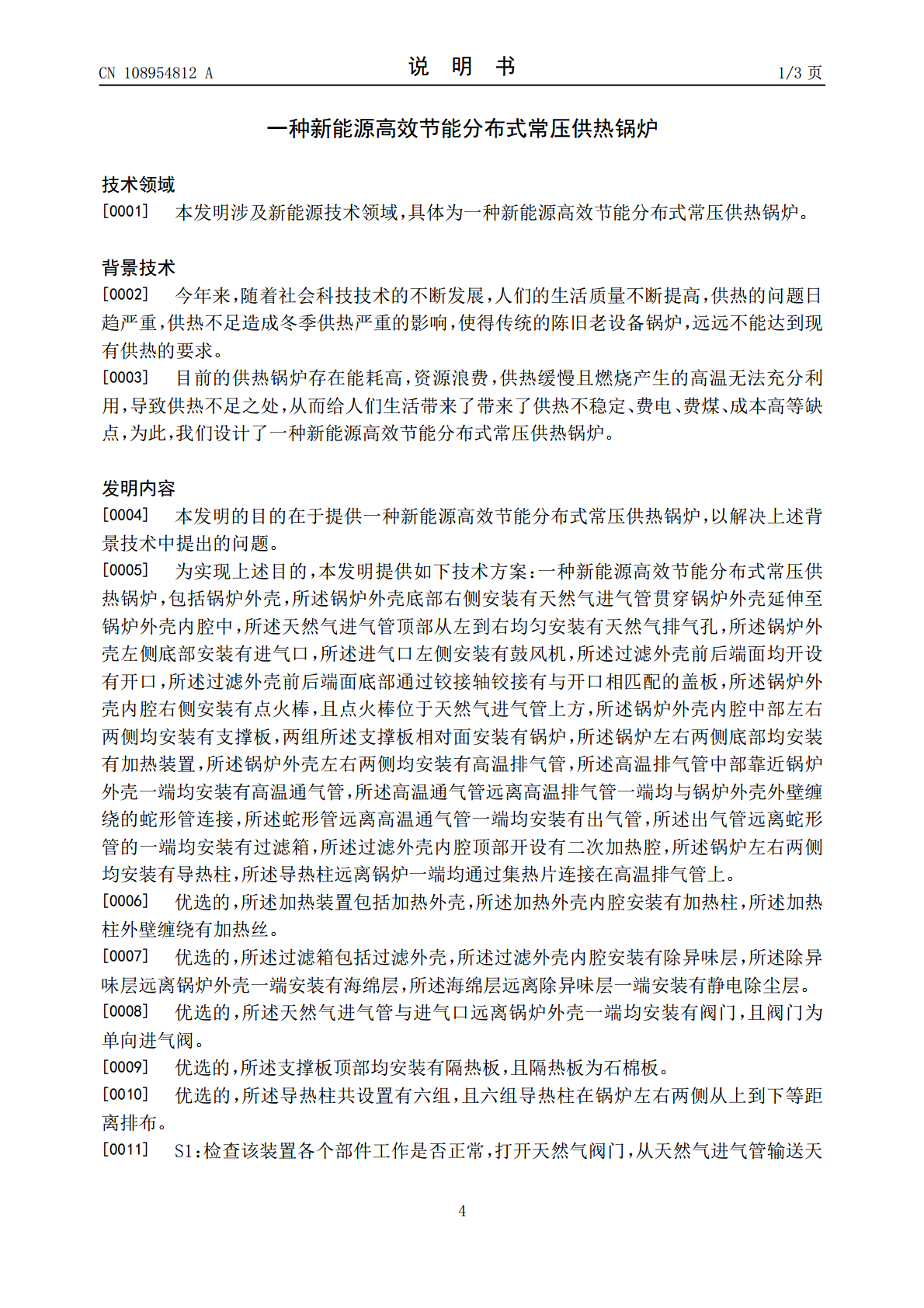

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108954812A(43)申请公布日2018.12.07(21)申请号201810854567.3(22)申请日2018.07.30(71)申请人苏州仓江行电子科技有限公司地址215000江苏省苏州市相城区元和街道阳澄湖中路99号星云汇生活广场1幢901室(72)发明人陆雪峰唐伟江(51)Int.Cl.F24H1/34(2006.01)F24H9/18(2006.01)权利要求书2页说明书3页附图2页(54)发明名称一种新能源高效节能分布式常压供热锅炉(57)摘要本发明公开了新能源技术领域的一种新能源高效节能分布式常压供热锅炉，包括锅炉外壳，所述锅炉外壳底部右侧安装有天然气进气管贯穿锅炉外壳延伸至锅炉外壳内腔中，所述天然气进气管顶部从左到右均匀安装有天然气排气孔，所述锅炉外壳左侧底部安装有进气口，所述进气口左侧安装有鼓风机，所述过滤外壳前后端面均开设有开口，所述高温排气管中部靠近锅炉外壳一端均安装有高温通气管，所述高温通气管远离锅炉外壳一端均与锅炉外壳外壁缠绕的蛇形管连接，燃烧腔燃烧升温快速有效，燃烧腔内腔燃烧产生的高温气体通入高温排气管，高温排气管外壁通过集热片吸收热量，通过导热柱传递到锅炉上，提高锅炉加热效率。CN108954812ACN108954812A权利要求书1/2页1.一种新能源高效节能分布式常压供热锅炉，包括锅炉外壳（1），其特征在于：所述锅炉外壳（1）底部右侧安装有天然气进气管（2）贯穿锅炉外壳（1）延伸至锅炉外壳（1）内腔中，所述天然气进气管（2）顶部从左到右均匀安装有天然气排气孔（3），所述锅炉外壳（1）左侧底部安装有进气口（5），所述进气口（5）左侧安装有鼓风机（19），所述过滤外壳（1）前后端面均开设有开口（22），所述过滤外壳（1）前后端面底部通过铰接轴（20）铰接有与开口（22）相匹配的盖板（21），所述锅炉外壳（1）内腔右侧安装有点火棒（4），且点火棒（4）位于天然气进气管（2）上方，所述锅炉外壳（1）内腔中部左右两侧均安装有支撑板（7），两组所述支撑板（7）相对面安装有锅炉（11），所述锅炉（11）左右两侧底部均安装有加热装置（9），所述锅炉外壳（1）左右两侧均安装有高温排气管（10），所述高温排气管（10）中部靠近锅炉外壳（1）一端均安装有高温通气管（12），所述高温通气管（12）远离高温排气管（10）一端均与锅炉外壳（1）外壁缠绕的蛇形管（17）连接，所述蛇形管（17）远离高温通气管（12）一端均安装有出气管（15），所述出气管（15）远离蛇形管（17）的一端均安装有过滤箱（18），所述过滤外壳（1）内腔顶部开设有二次加热腔（16），所述锅炉（11）左右两侧均安装有导热柱（14），所述导热柱（14）远离锅炉（11）一端均通过集热片（13）连接在高温排气管（10）上。2.根据权利要求1所述的一种新能源高效节能分布式常压供热锅炉，其特征在于：所述加热装置（9）包括加热外壳（91），所述加热外壳（91）内腔安装有加热柱（92），所述加热柱（92）外壁缠绕有加热丝（93）。3.根据权利要求1所述的一种新能源高效节能分布式常压供热锅炉，其特征在于：所述过滤箱（18）包括过滤外壳（181），所述过滤外壳（181）内腔安装有除异味层（182），所述除异味层（182）远离锅炉外壳（1）一端安装有海绵层（183），所述海绵层（183）远离除异味层（182）一端安装有静电除尘层（184）。4.根据权利要求1所述的一种新能源高效节能分布式常压供热锅炉，其特征在于：所述天然气进气管（2）与进气口（5）远离锅炉外壳（1）一端均安装有阀门，且阀门为单向进气阀。5.根据权利要求1所述的一种新能源高效节能分布式常压供热锅炉，其特征在于：所述支撑板（7）顶部均安装有隔热板（8），且隔热板（8）为石棉板。6.根据权利要求1所述的一种新能源高效节能分布式常压供热锅炉，其特征在于：所述导热柱（14）共设置有六组，且六组导热柱（14）在锅炉（11）左右两侧从上到下等距离排布。7.一种新能源高效节能分布式常压供热锅炉包括如下步骤，S1：检查该装置各个部件工作是否正常，打开天然气阀门，从天然气进气管（2）输送天然气进入天然气排气孔（3），天然气排气孔（3）输出天然气，打开点火棒（4），进行点火燃烧;S2：通过外部电源启动鼓风机（19），鼓风机（19）向进气口（5）中输送空气帮助天然气燃烧，下拉盖板（21），盖板（21）通过铰接轴（20）改变方向，开口（22）打开，燃烧腔（6）内腔进行燃烧，通过开口（22）充分吸收外界空气;S3：通过外部电源启动加热装置（9），加热装置（9）持续加热，使锅炉（11）保持高温状态，燃烧腔（6）燃烧升温快速有效，燃烧腔（6）内腔
