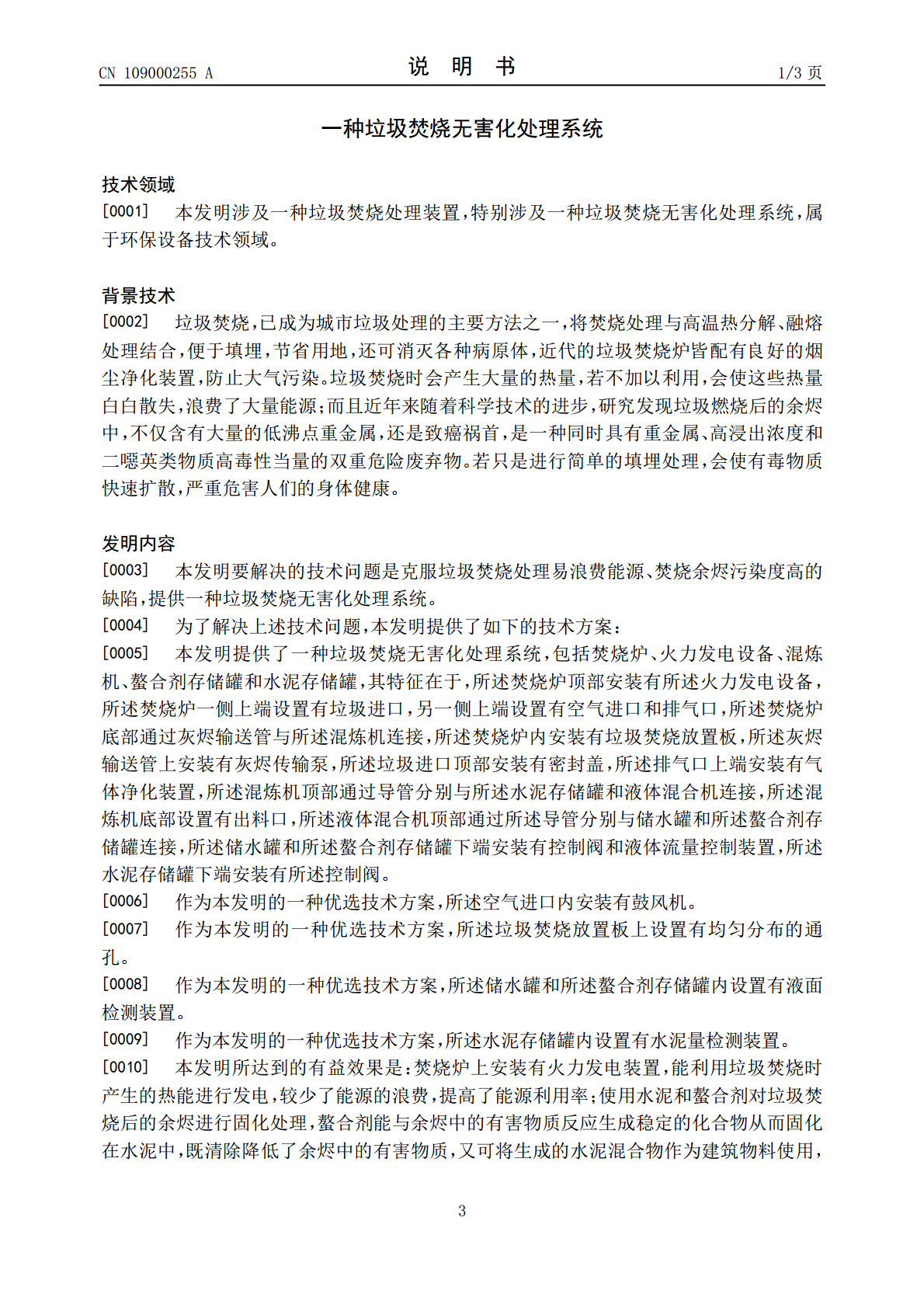

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109000255A(43)申请公布日2018.12.14(21)申请号201810658438.7(22)申请日2018.06.25(71)申请人江苏梵坤环保科技发展股份有限公司地址224200江苏省盐城市东台经济开发区纬五路2号(72)发明人陆妍娜马燕萍杨军(74)专利代理机构北京华仲龙腾专利代理事务所(普通合伙)11548代理人李静(51)Int.Cl.F23G5/00(2006.01)F23G5/44(2006.01)C04B7/28(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种垃圾焚烧无害化处理系统(57)摘要本发明公开了一种垃圾焚烧无害化处理系统，包括焚烧炉、火力发电设备、混炼机、螯合剂存储罐和水泥存储罐，其特征在于，焚烧炉顶部安装有火力发电设备，焚烧炉一侧上端设置有垃圾进口，另一侧上端设置有空气进口和排气口，焚烧炉底部通过灰烬输送管与混炼机连接，焚烧炉内安装有垃圾焚烧放置板，灰烬输送管上安装有灰烬传输泵，垃圾进口顶部安装有密封盖，排气口上端安装有气体净化装置，混炼机顶部通过导管分别与水泥存储罐和液体混合机连接，混炼机底部设置有出料口，液体混合机顶部通过导管分别与储水罐和螯合剂存储罐连接，储水罐和螯合剂存储罐下端安装有控制阀和液体流量控制装置，水泥存储罐下端安装有控制阀。CN109000255ACN109000255A权利要求书1/1页1.一种垃圾焚烧无害化处理系统，包括焚烧炉(1)、火力发电设备(2)、混炼机(10)、螯合剂存储罐(13)和水泥存储罐(18)，其特征在于，所述焚烧炉(1)顶部安装有所述火力发电设备(2)，所述焚烧炉(1)一侧上端设置有垃圾进口(3)，另一侧上端设置有空气进口(5)和排气口(6)，所述焚烧炉(1)底部通过灰烬输送管(8)与所述混炼机(10)连接，所述焚烧炉内安装有垃圾焚烧放置板(19)，所述灰烬输送管(8)上安装有灰烬传输泵(9)，所述垃圾进口(3)顶部安装有密封盖(4)，所述排气口(6)上端安装有气体净化装置(7)，所述混炼机(10)顶部通过导管(11)分别与所述水泥存储罐(18)和液体混合机(16)连接，所述混炼机(10)底部设置有出料口(17)，所述液体混合机(16)顶部通过所述导管(11)分别与储水罐(12)和所述螯合剂存储罐(13)连接，所述储水罐(12)和所述螯合剂存储罐(13)下端安装有控制阀(14)和液体流量控制装置(15)，所述水泥存储罐(18)下端安装有所述控制阀(14)。2.根据权利要求1所述的一种垃圾焚烧无害化处理系统，其特征在于，所述空气进口(5)内安装有鼓风机。3.根据权利要求1所述的一种垃圾焚烧无害化处理系统，其特征在于，所述垃圾焚烧放置板(19)上设置有均匀分布的通孔(20)。4.根据权利要求1所述的一种垃圾焚烧无害化处理系统，其特征在于，所述储水罐(12)和所述螯合剂存储罐(13)内设置有液面检测装置。5.根据权利要求1所述的一种垃圾焚烧无害化处理系统，其特征在于，所述水泥存储罐(18)内设置有水泥量检测装置。2CN109000255A说明书1/3页一种垃圾焚烧无害化处理系统技术领域[0001]本发明涉及一种垃圾焚烧处理装置，特别涉及一种垃圾焚烧无害化处理系统，属于环保设备技术领域。背景技术[0002]垃圾焚烧，已成为城市垃圾处理的主要方法之一，将焚烧处理与高温热分解、融熔处理结合，便于填埋，节省用地，还可消灭各种病原体，近代的垃圾焚烧炉皆配有良好的烟尘净化装置，防止大气污染。垃圾焚烧时会产生大量的热量，若不加以利用，会使这些热量白白散失，浪费了大量能源；而且近年来随着科学技术的进步，研究发现垃圾燃烧后的余烬中，不仅含有大量的低沸点重金属，还是致癌祸首，是一种同时具有重金属、高浸出浓度和二噁英类物质高毒性当量的双重危险废弃物。若只是进行简单的填埋处理，会使有毒物质快速扩散，严重危害人们的身体健康。发明内容[0003]本发明要解决的技术问题是克服垃圾焚烧处理易浪费能源、焚烧余烬污染度高的缺陷，提供一种垃圾焚烧无害化处理系统。[0004]为了解决上述技术问题，本发明提供了如下的技术方案：[0005]本发明提供了一种垃圾焚烧无害化处理系统，包括焚烧炉、火力发电设备、混炼机、螯合剂存储罐和水泥存储罐，其特征在于，所述焚烧炉顶部安装有所述火力发电设备，所述焚烧炉一侧上端设置有垃圾进口，另一侧上端设置有空气进口和排气口，所述焚烧炉底部通过灰烬输送管与所述混炼机连接，所述焚烧炉内安装有垃圾焚烧放置板，所述灰烬输送管上安装有灰烬传输泵，所述垃圾进口顶部安装有密封盖，所述排气口上端安装有气体净化装置，所述混炼机顶部通过导管分别与所述水泥存储罐和液体混合机连接，所述混炼
