隐蔽式厨房抽油烟系统.pdf

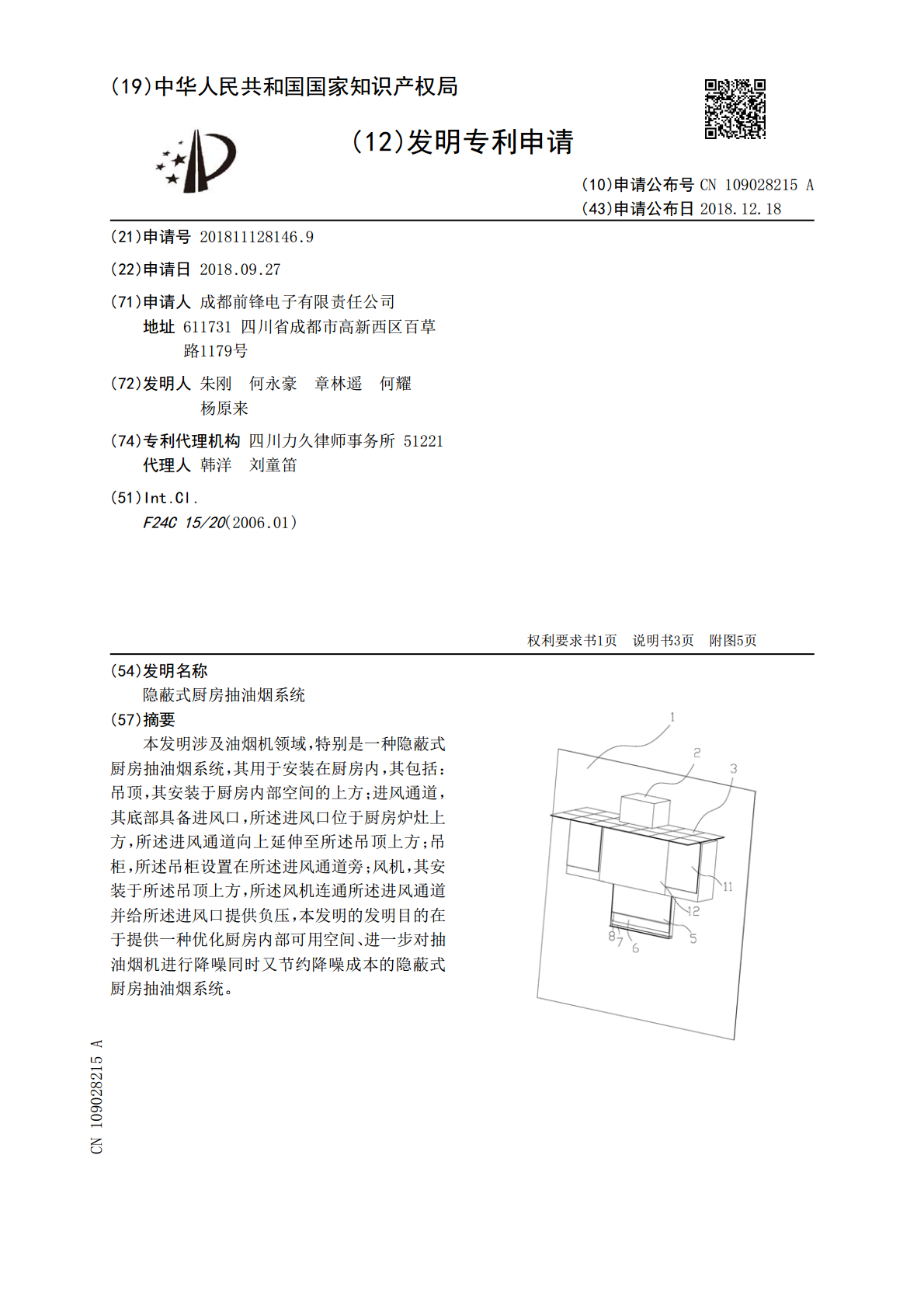

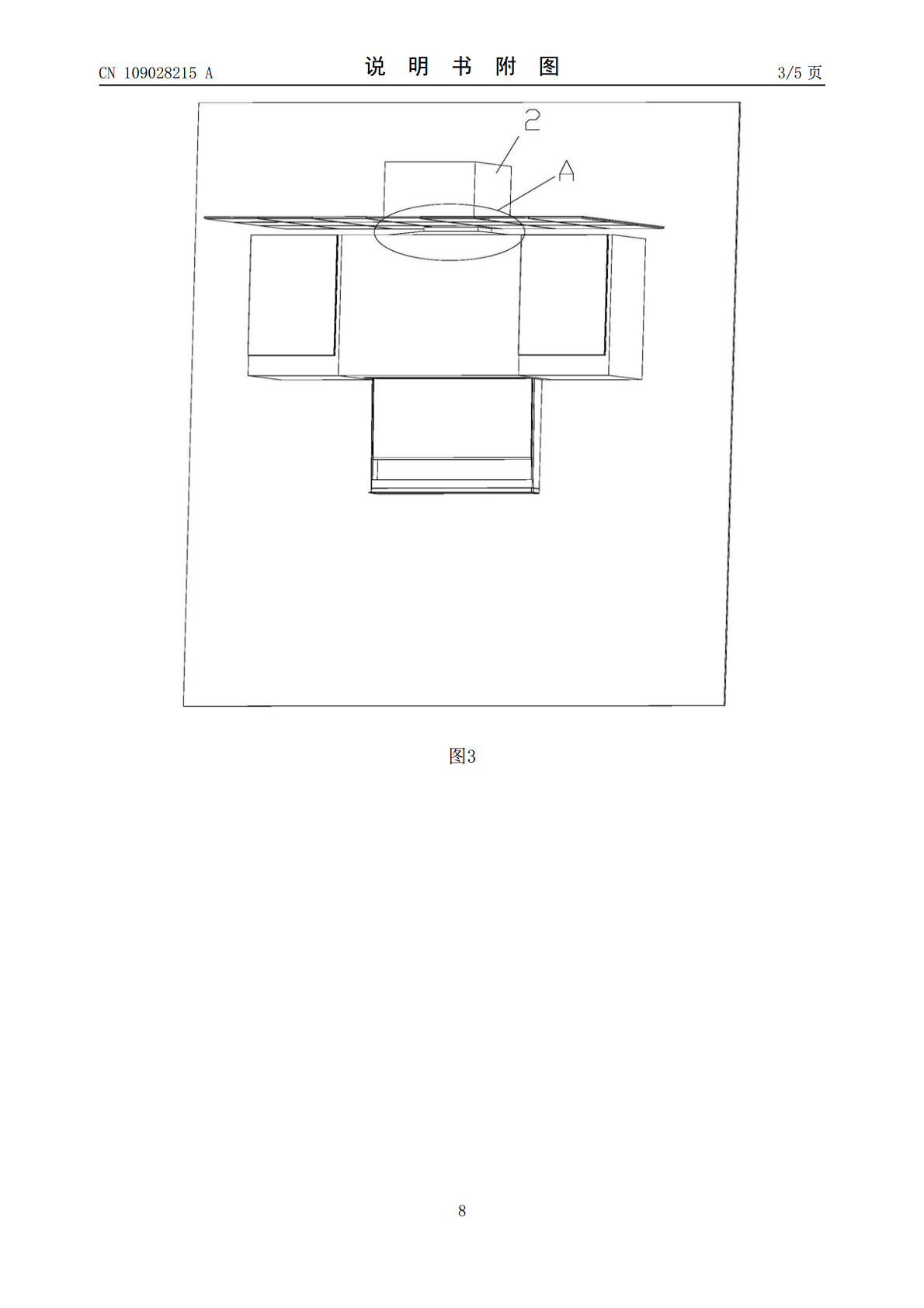

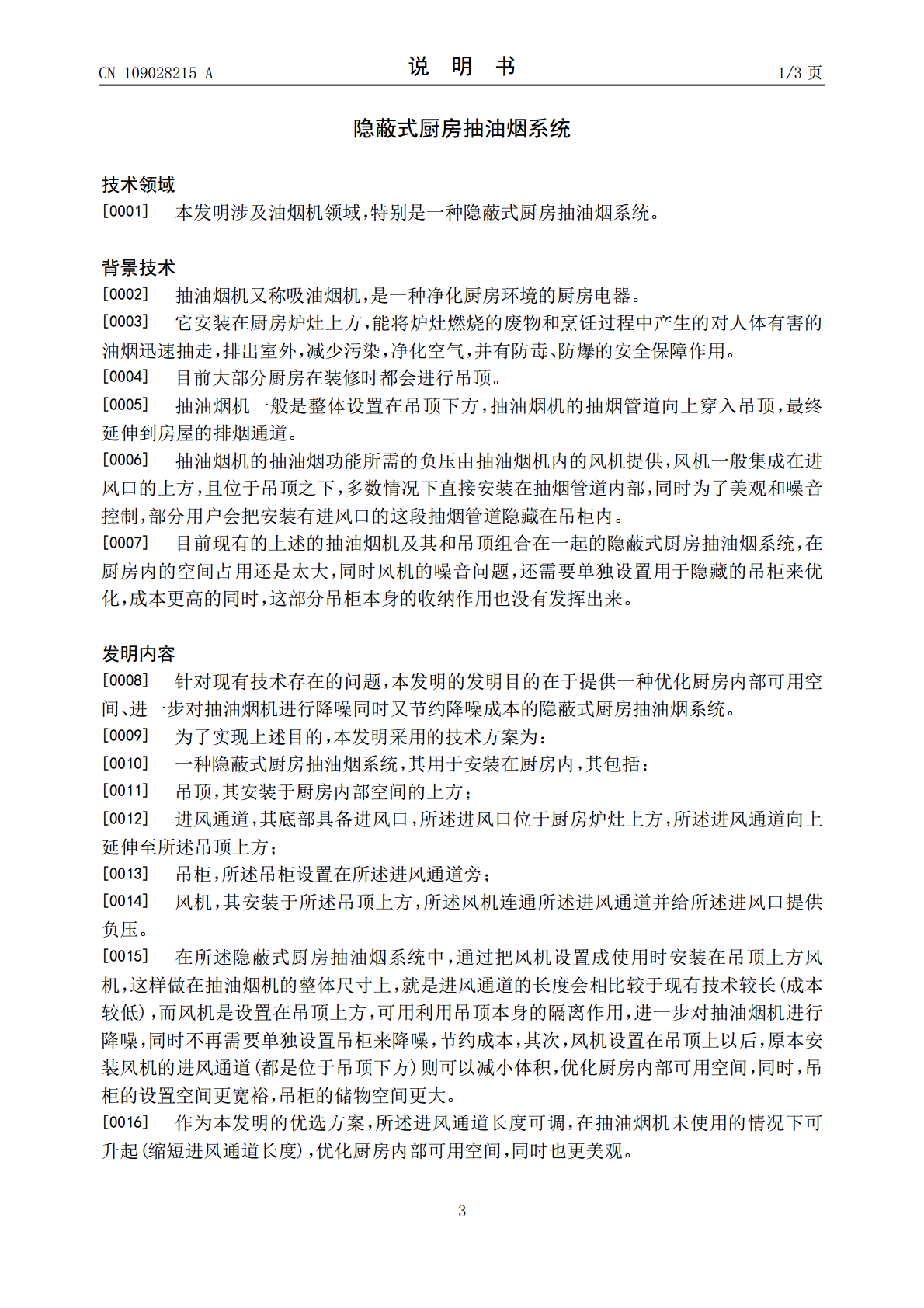

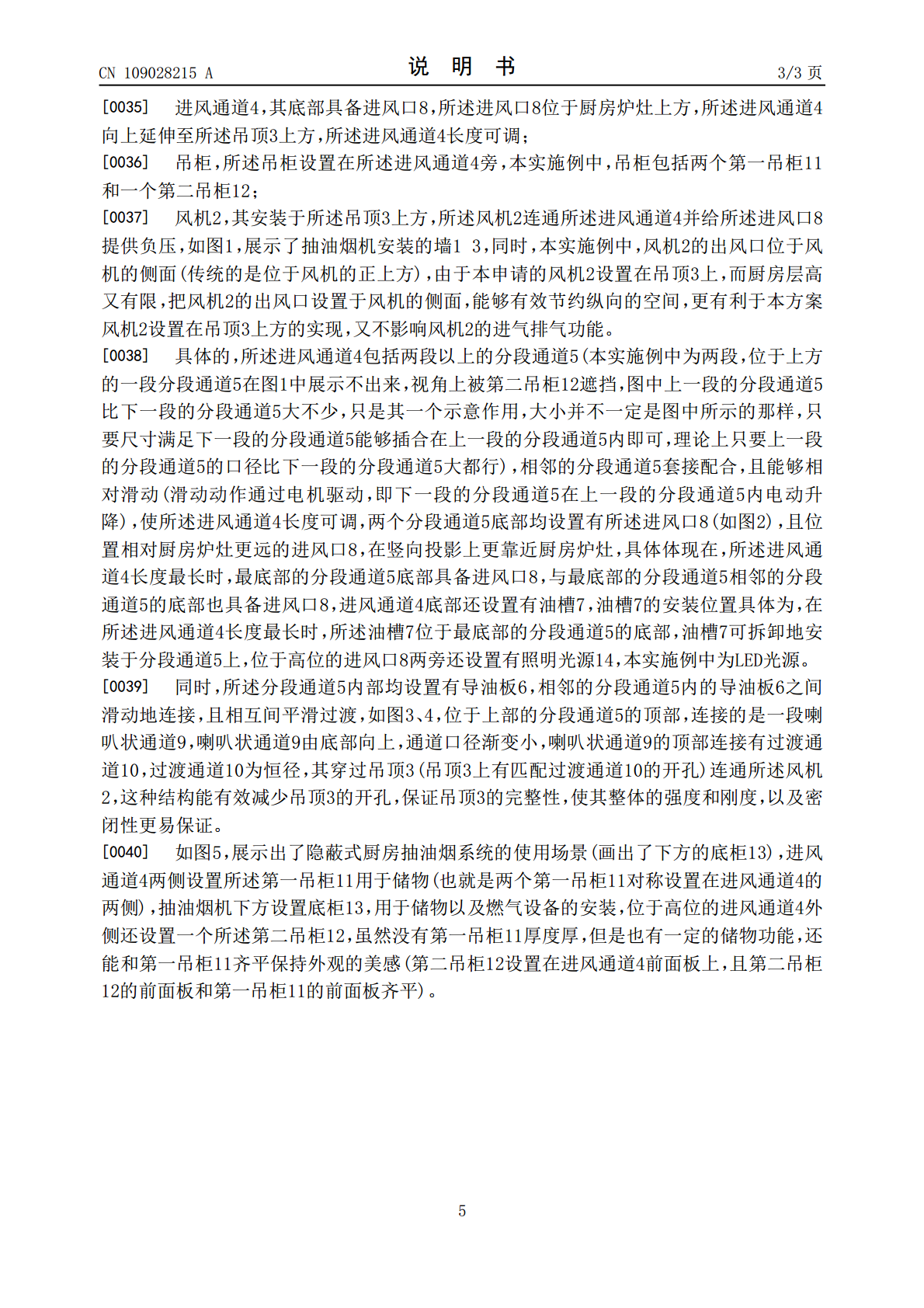

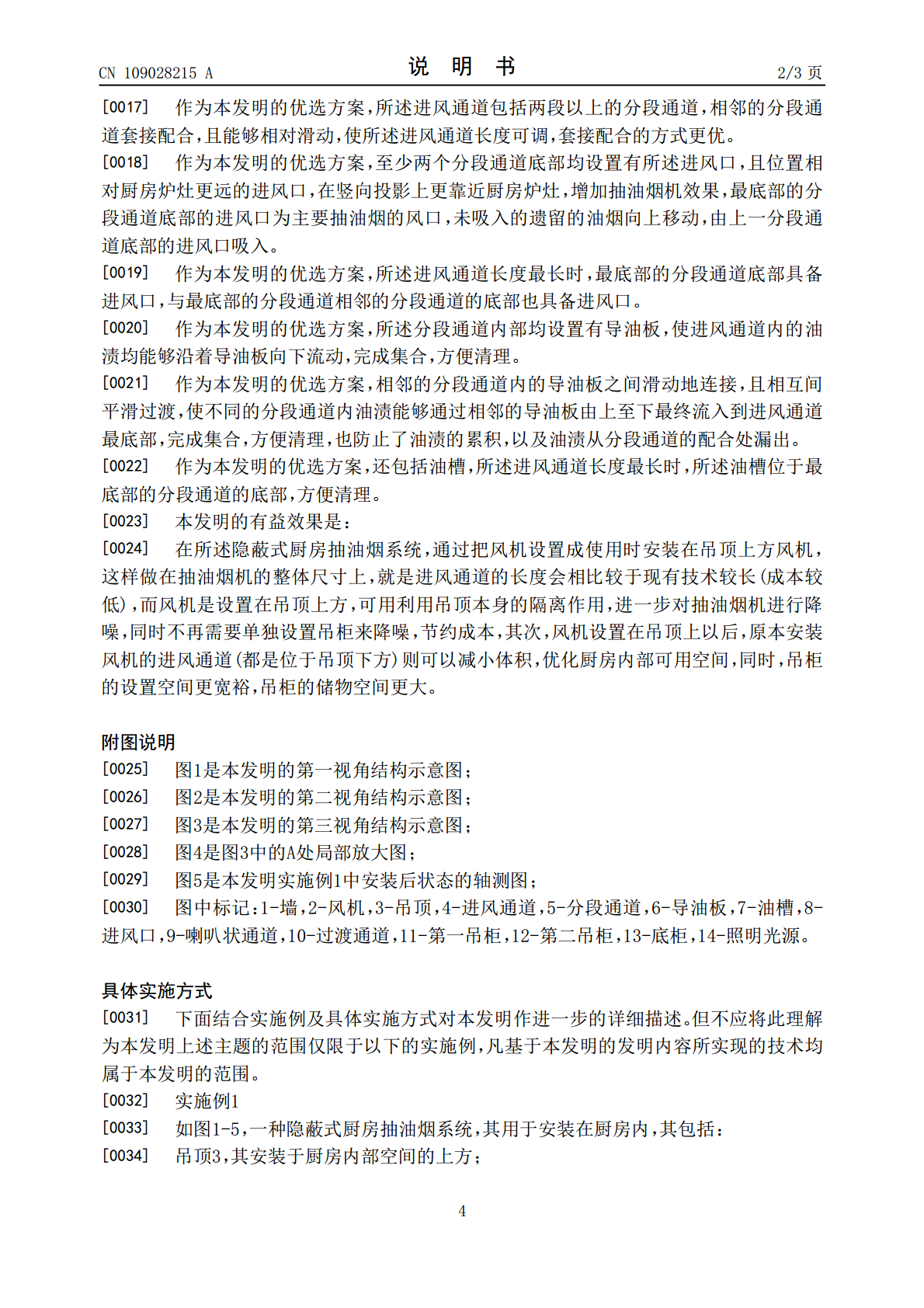

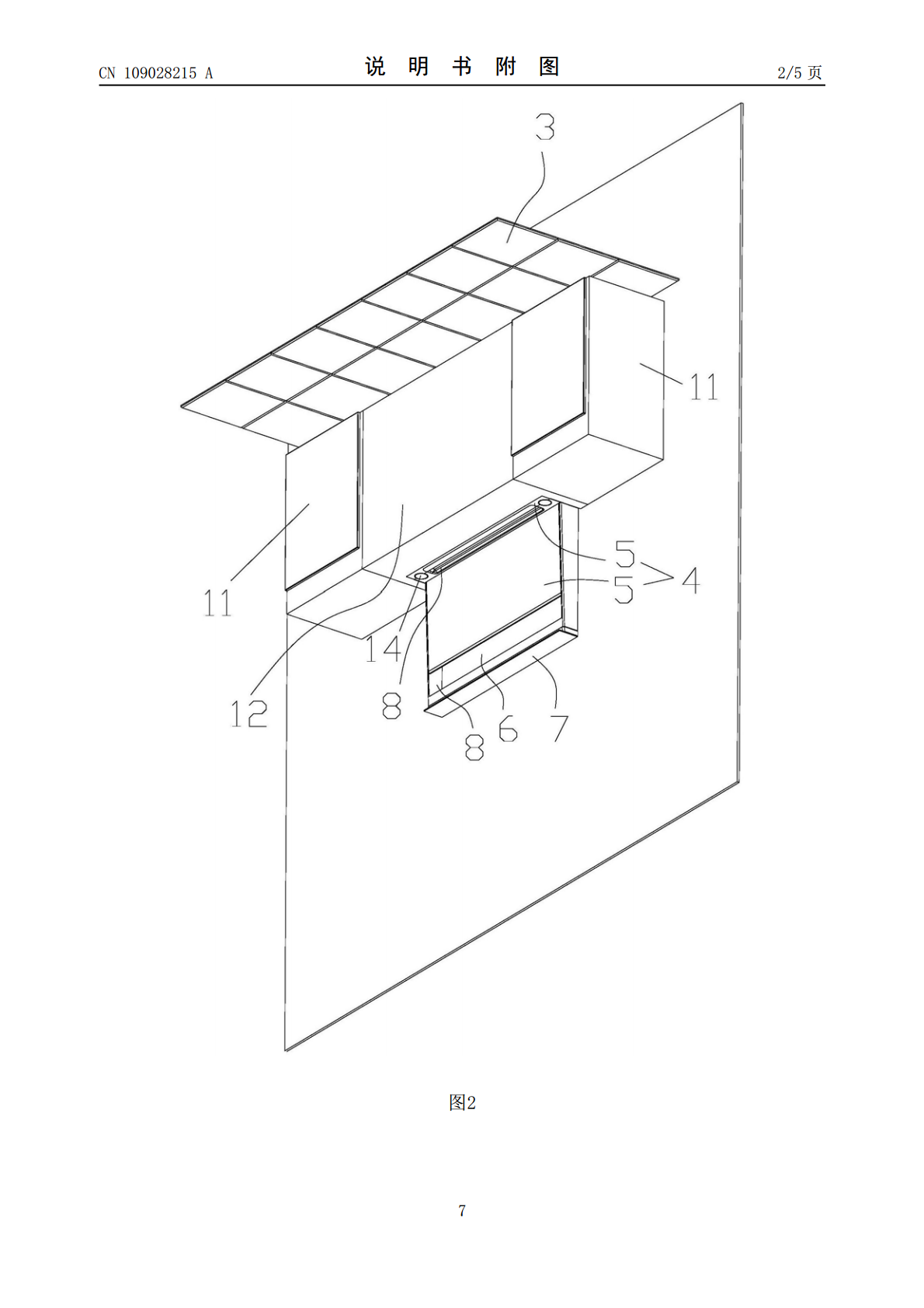

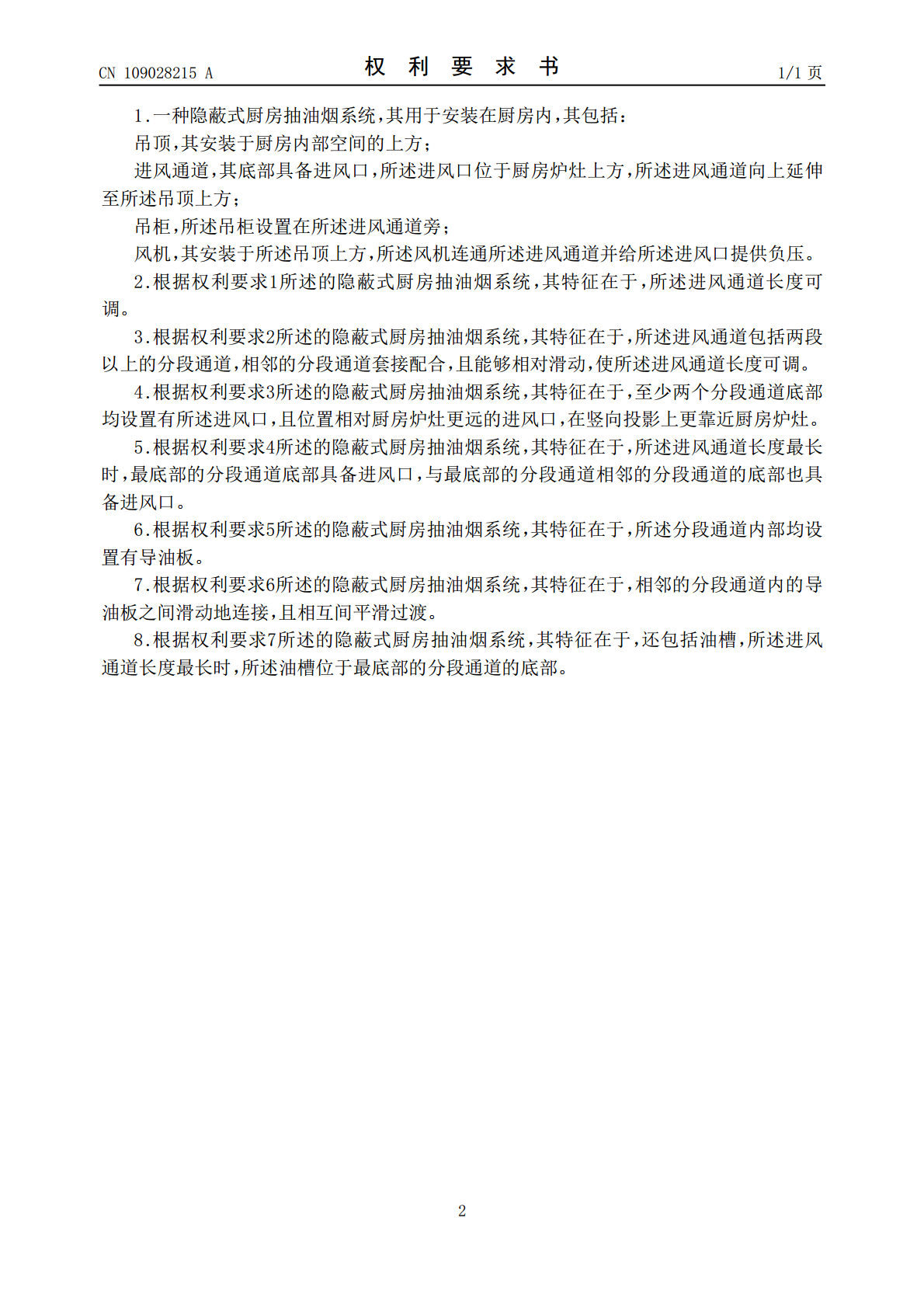

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109028215A(43)申请公布日2018.12.18(21)申请号201811128146.9(22)申请日2018.09.27(71)申请人成都前锋电子有限责任公司地址611731四川省成都市高新西区百草路1179号(72)发明人朱刚何永豪章林遥何耀杨原来(74)专利代理机构四川力久律师事务所51221代理人韩洋刘童笛(51)Int.Cl.F24C15/20(2006.01)权利要求书1页说明书3页附图5页(54)发明名称隐蔽式厨房抽油烟系统(57)摘要本发明涉及油烟机领域，特别是一种隐蔽式厨房抽油烟系统，其用于安装在厨房内，其包括：吊顶，其安装于厨房内部空间的上方；进风通道，其底部具备进风口，所述进风口位于厨房炉灶上方，所述进风通道向上延伸至所述吊顶上方；吊柜，所述吊柜设置在所述进风通道旁；风机，其安装于所述吊顶上方，所述风机连通所述进风通道并给所述进风口提供负压，本发明的发明目的在于提供一种优化厨房内部可用空间、进一步对抽油烟机进行降噪同时又节约降噪成本的隐蔽式厨房抽油烟系统。CN109028215ACN109028215A权利要求书1/1页1.一种隐蔽式厨房抽油烟系统，其用于安装在厨房内，其包括：吊顶，其安装于厨房内部空间的上方；进风通道，其底部具备进风口，所述进风口位于厨房炉灶上方，所述进风通道向上延伸至所述吊顶上方；吊柜，所述吊柜设置在所述进风通道旁；风机，其安装于所述吊顶上方，所述风机连通所述进风通道并给所述进风口提供负压。2.根据权利要求1所述的隐蔽式厨房抽油烟系统，其特征在于，所述进风通道长度可调。3.根据权利要求2所述的隐蔽式厨房抽油烟系统，其特征在于，所述进风通道包括两段以上的分段通道，相邻的分段通道套接配合，且能够相对滑动，使所述进风通道长度可调。4.根据权利要求3所述的隐蔽式厨房抽油烟系统，其特征在于，至少两个分段通道底部均设置有所述进风口，且位置相对厨房炉灶更远的进风口，在竖向投影上更靠近厨房炉灶。5.根据权利要求4所述的隐蔽式厨房抽油烟系统，其特征在于，所述进风通道长度最长时，最底部的分段通道底部具备进风口，与最底部的分段通道相邻的分段通道的底部也具备进风口。6.根据权利要求5所述的隐蔽式厨房抽油烟系统，其特征在于，所述分段通道内部均设置有导油板。7.根据权利要求6所述的隐蔽式厨房抽油烟系统，其特征在于，相邻的分段通道内的导油板之间滑动地连接，且相互间平滑过渡。8.根据权利要求7所述的隐蔽式厨房抽油烟系统，其特征在于，还包括油槽，所述进风通道长度最长时，所述油槽位于最底部的分段通道的底部。2CN109028215A说明书1/3页隐蔽式厨房抽油烟系统技术领域[0001]本发明涉及油烟机领域，特别是一种隐蔽式厨房抽油烟系统。背景技术[0002]抽油烟机又称吸油烟机，是一种净化厨房环境的厨房电器。[0003]它安装在厨房炉灶上方，能将炉灶燃烧的废物和烹饪过程中产生的对人体有害的油烟迅速抽走，排出室外，减少污染，净化空气，并有防毒、防爆的安全保障作用。[0004]目前大部分厨房在装修时都会进行吊顶。[0005]抽油烟机一般是整体设置在吊顶下方，抽油烟机的抽烟管道向上穿入吊顶，最终延伸到房屋的排烟通道。[0006]抽油烟机的抽油烟功能所需的负压由抽油烟机内的风机提供，风机一般集成在进风口的上方，且位于吊顶之下，多数情况下直接安装在抽烟管道内部，同时为了美观和噪音控制，部分用户会把安装有进风口的这段抽烟管道隐藏在吊柜内。[0007]目前现有的上述的抽油烟机及其和吊顶组合在一起的隐蔽式厨房抽油烟系统，在厨房内的空间占用还是太大，同时风机的噪音问题，还需要单独设置用于隐藏的吊柜来优化，成本更高的同时，这部分吊柜本身的收纳作用也没有发挥出来。发明内容[0008]针对现有技术存在的问题，本发明的发明目的在于提供一种优化厨房内部可用空间、进一步对抽油烟机进行降噪同时又节约降噪成本的隐蔽式厨房抽油烟系统。[0009]为了实现上述目的，本发明采用的技术方案为：[0010]一种隐蔽式厨房抽油烟系统，其用于安装在厨房内，其包括：[0011]吊顶，其安装于厨房内部空间的上方；[0012]进风通道，其底部具备进风口，所述进风口位于厨房炉灶上方，所述进风通道向上延伸至所述吊顶上方；[0013]吊柜，所述吊柜设置在所述进风通道旁；[0014]风机，其安装于所述吊顶上方，所述风机连通所述进风通道并给所述进风口提供负压。[0015]在所述隐蔽式厨房抽油烟系统中，通过把风机设置成使用时安装在吊顶上方风机，这样做在抽油烟机的整体尺寸上，就是进风通道的长度会相比较于现有技术较长(成本较低)，而风机是设置在吊顶上方，可用利用吊顶本身的隔离作用，进一步对抽油烟机进行
