一种基于多传感器集成的电站锅炉能效智能检测仪.pdf

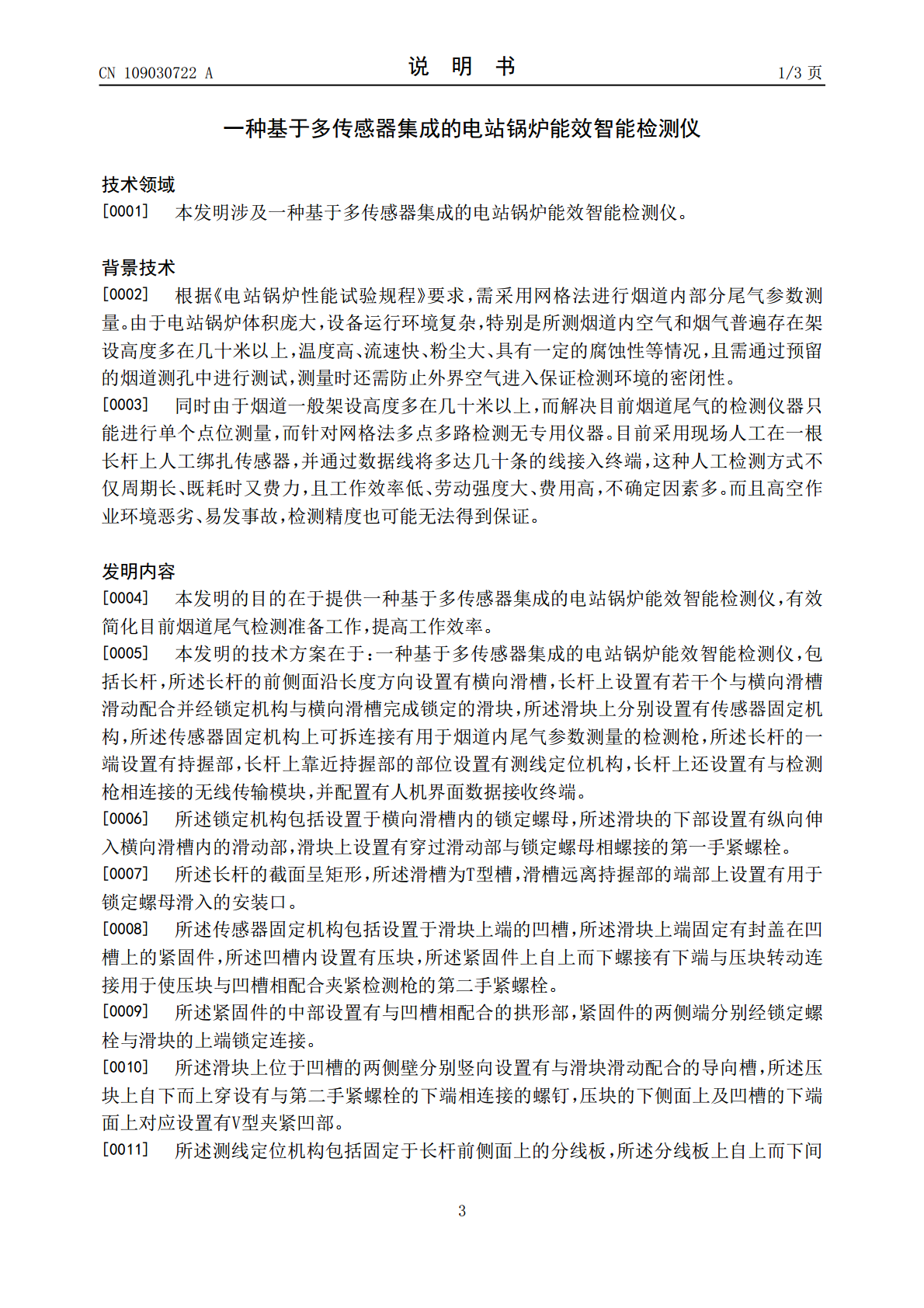

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109030722A(43)申请公布日2018.12.18(21)申请号201810559044.6(22)申请日2018.06.01(71)申请人福建省特种设备检验研究院地址350000福建省福州市仓山区卢滨路370号(72)发明人曾钦达吴蔚峰尤俊戴国栋丘性通王栓罗威威(74)专利代理机构福州旭辰知识产权代理事务所(普通合伙)35233代理人程春宝(51)Int.Cl.G01N33/00(2006.01)权利要求书1页说明书3页附图4页(54)发明名称一种基于多传感器集成的电站锅炉能效智能检测仪(57)摘要本发明涉及一种基于多传感器集成的电站锅炉能效智能检测仪，包括长杆，所述长杆的前侧面沿长度方向设置有横向滑槽，长杆上设置有若干个与横向滑槽滑动配合并经锁定机构与横向滑槽完成锁定的滑块，所述滑块上分别设置有传感器固定机构，所述传感器固定机构上可拆连接有用于烟道内尾气参数测量的检测枪，所述长杆的一端设置有持握部，长杆上靠近持握部的部位设置有测线定位机构，长杆上还设置有与检测枪相连接的无线传输模块并配置有人机界面数据接收终端。有效简化目前烟道尾气检测准备工作，提高工作效率。CN109030722ACN109030722A权利要求书1/1页1.一种基于多传感器集成的电站锅炉能效智能检测仪，包括长杆，其特征在于，所述长杆的前侧面沿长度方向设置有横向滑槽，长杆上设置有若干个与横向滑槽滑动配合并经锁定机构与横向滑槽完成锁定的滑块，所述滑块上分别设置有传感器固定机构，所述传感器固定机构上可拆连接有用于烟道内尾气参数测量的检测枪，所述长杆的一端设置有持握部，长杆上靠近持握部的部位设置有测线定位机构，长杆上还设置有与检测枪相连接的无线传输模块，并配置有人机界面数据接收终端。2.根据权利要求1所述的基于多传感器集成的电站锅炉能效智能检测仪，其特征在于，所述锁定机构包括设置于横向滑槽内的锁定螺母，所述滑块的下部设置有纵向伸入横向滑槽内的滑动部，滑块上设置有穿过滑动部与锁定螺母相螺接的第一手紧螺栓。3.根据权利要求2所述的基于多传感器集成的电站锅炉能效智能检测仪，其特征在于，所述长杆的截面呈矩形，所述滑槽为T型槽，滑槽远离持握部的端部上设置有用于锁定螺母滑入的安装口。4.根据权利要求1、2或3所述的基于多传感器集成的电站锅炉能效智能检测仪，其特征在于，所述传感器固定机构包括设置于滑块上端的凹槽，所述滑块上端固定有封盖在凹槽上的紧固件，所述凹槽内设置有压块，所述紧固件上自上而下螺接有下端与压块转动连接用于使压块与凹槽相配合夹紧检测枪的第二手紧螺栓。5.根据权利要求4所述的基于多传感器集成的电站锅炉能效智能检测仪，其特征在于，所述紧固件的中部设置有与凹槽相配合的拱形部，紧固件的两侧端分别经锁定螺栓与滑块的上端锁定连接。6.根据权利要求4所述的基于多传感器集成的电站锅炉能效智能检测仪，其特征在于，所述滑块上位于凹槽的两侧壁分别竖向设置有与滑块滑动配合的导向槽，所述压块上自下而上穿设有与第二手紧螺栓的下端相连接的螺钉，压块的下侧面上及凹槽的下端面上对应设置有V型夹紧凹部。7.根据权利要求1、2、3、5或6所述的基于多传感器集成的电站锅炉能效智能检测仪，其特征在于，所述测线定位机构包括固定于长杆前侧面上的分线板，所述分线板上自上而下间隔设置有分线槽，位于分线板的前侧设置有自前向后压在分线板上并与长杆固定连接的测线压板。8.根据权利要求7所述的基于多传感器集成的电站锅炉能效智能检测仪，其特征在于，所述测线压板的上下部分别具有向后延伸并扣置在长杆上、下侧面上的延伸部，所述延伸部上设置有与长杆相连接的锁定螺栓。9.根据权利要求1所述的基于多传感器集成的电站锅炉能效智能检测仪，其特征在于，所述持握部上包裹有耐高温防滑防水材料层，所述长杆的上侧面沿长度方向设置有标尺，所述标尺的两端分别设置有与长杆相连接的紧定螺钉。10.根据权利要求1或9所述的基于多传感器集成的电站锅炉能效智能检测仪，其特征在于，所述长杆上还设置有通电/蓄电两用供电电源。2CN109030722A说明书1/3页一种基于多传感器集成的电站锅炉能效智能检测仪技术领域[0001]本发明涉及一种基于多传感器集成的电站锅炉能效智能检测仪。背景技术[0002]根据《电站锅炉性能试验规程》要求，需采用网格法进行烟道内部分尾气参数测量。由于电站锅炉体积庞大，设备运行环境复杂，特别是所测烟道内空气和烟气普遍存在架设高度多在几十米以上，温度高、流速快、粉尘大、具有一定的腐蚀性等情况，且需通过预留的烟道测孔中进行测试，测量时还需防止外界空气进入保证检测环境的密闭性。[0003]同时由于烟道一般架设高度多在几十米以上，而解决目前烟道尾气的检测仪器只能
