一种文件夹用装订件处理装置及其使用方法.pdf

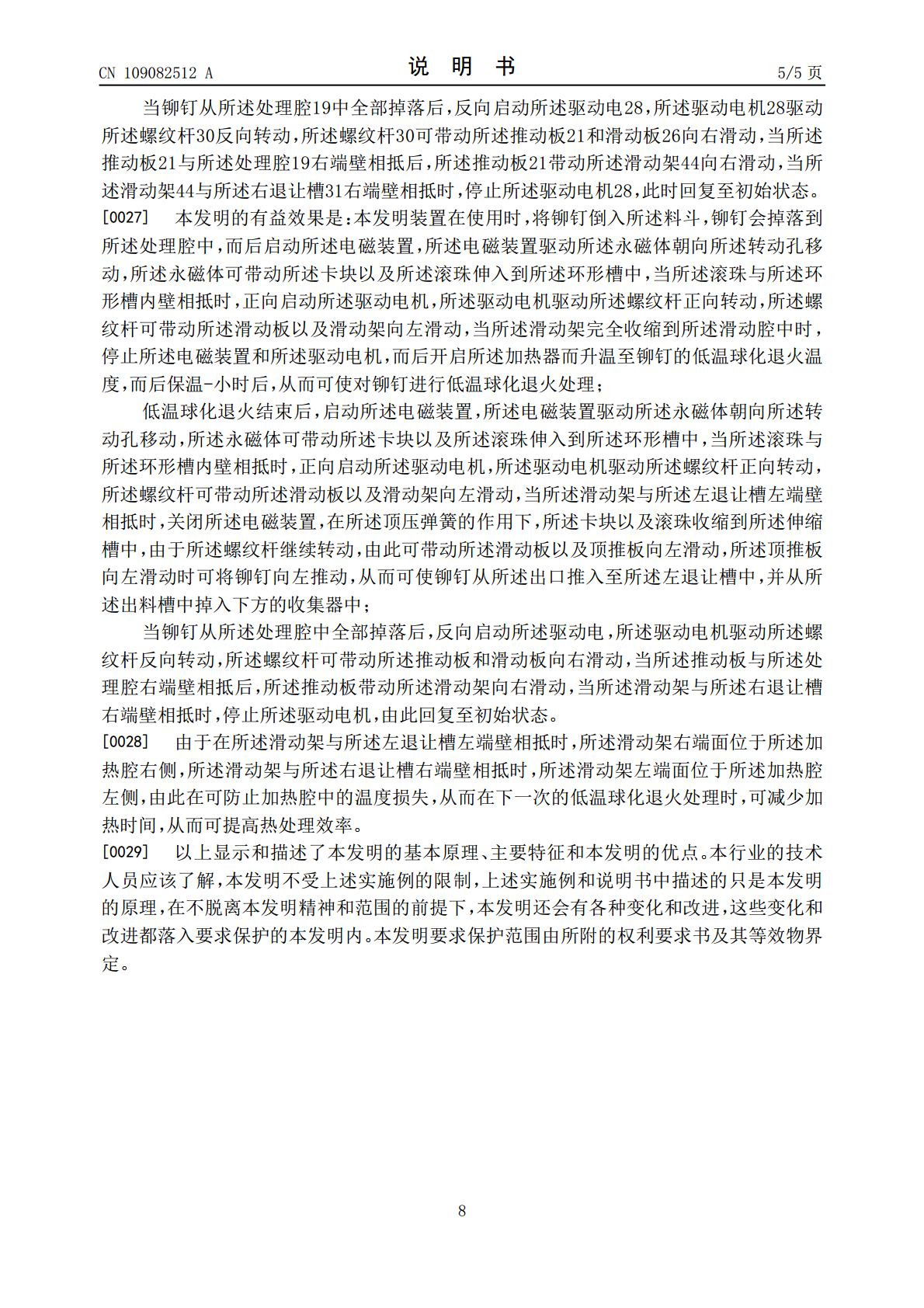

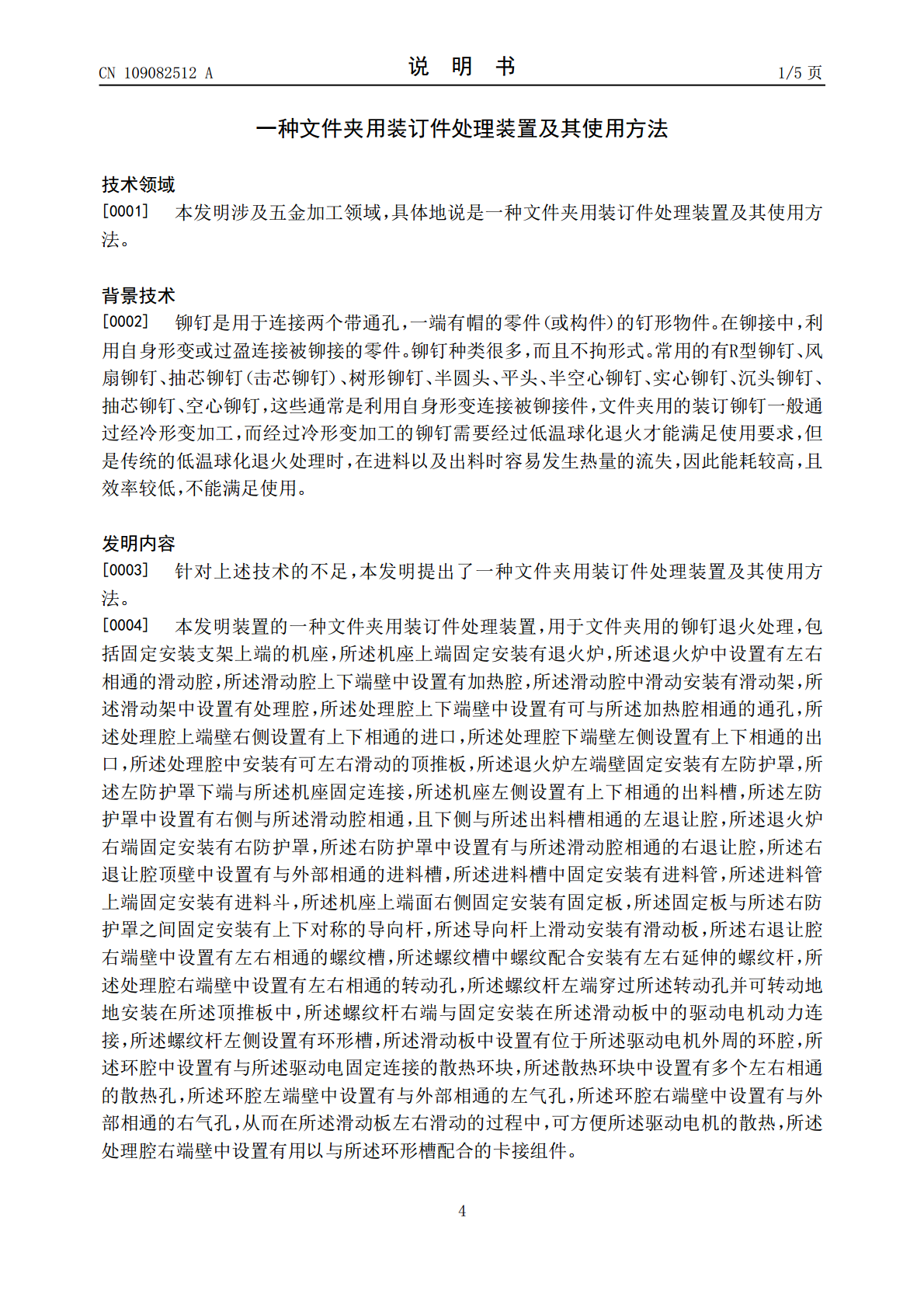

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109082512A(43)申请公布日2018.12.25(21)申请号201811008028.4(22)申请日2018.08.31(71)申请人楼国华地址310000浙江省杭州市西湖区五联西苑167号(72)发明人楼国华(51)Int.Cl.C21D9/00(2006.01)C21D1/32(2006.01)权利要求书2页说明书5页附图1页(54)发明名称一种文件夹用装订件处理装置及其使用方法(57)摘要本发明公开了一种文件夹用装订件处理装置，用于文件夹用的铆钉退火处理，包括固定安装支架上端的机座，所述机座上端固定安装有退火炉，所述退火炉中设置有左右相通的滑动腔，所述滑动腔上下端壁中设置有加热腔，所述滑动腔中滑动安装有滑动架，所述滑动架中设置有处理腔，所述处理腔上下端壁中设置有可与所述加热腔相通的通孔，所述处理腔上端壁右侧设置有上下相通的进口，所述处理腔下端壁左侧设置有上下相通的出口，所述处理腔中安装有可左右滑动的顶推板，所述退火炉左端壁固定安装有左防护罩，所述左防护罩下端与所述机座固定连接，所述机座左侧设置有上下相通的出料槽，所述退火炉右端固定安装有右防护罩。CN109082512ACN109082512A权利要求书1/2页1.一种文件夹用装订件处理装置，用于文件夹用的铆钉退火处理，包括固定安装支架上端的机座，所述机座上端固定安装有退火炉，其特征在于：所述退火炉中设置有左右相通的滑动腔，所述滑动腔上下端壁中设置有加热腔，所述滑动腔中滑动安装有滑动架，所述滑动架中设置有处理腔，所述处理腔上下端壁中设置有可与所述加热腔相通的通孔，所述处理腔上端壁右侧设置有上下相通的进口，所述处理腔下端壁左侧设置有上下相通的出口，所述处理腔中安装有可左右滑动的顶推板，所述退火炉左端壁固定安装有左防护罩，所述左防护罩下端与所述机座固定连接，所述机座左侧设置有上下相通的出料槽，所述左防护罩中设置有右侧与所述滑动腔相通，且下侧与所述出料槽相通的左退让腔，所述退火炉右端固定安装有右防护罩，所述右防护罩中设置有与所述滑动腔相通的右退让腔，所述右退让腔顶壁中设置有与外部相通的进料槽，所述进料槽中固定安装有进料管，所述进料管上端固定安装有进料斗，所述机座上端面右侧固定安装有固定板，所述固定板与所述右防护罩之间固定安装有上下对称的导向杆，所述导向杆上滑动安装有滑动板，所述右退让腔右端壁中设置有左右相通的螺纹槽，所述螺纹槽中螺纹配合安装有左右延伸的螺纹杆，所述处理腔右端壁中设置有左右相通的转动孔，所述螺纹杆左端穿过所述转动孔并可转动地地安装在所述顶推板中，所述螺纹杆右端与固定安装在所述滑动板中的驱动电机动力连接，所述螺纹杆左侧设置有环形槽，所述滑动板中设置有位于所述驱动电机外周的环腔，所述环腔中设置有与所述驱动电固定连接的散热环块，所述散热环块中设置有多个左右相通的散热孔，所述环腔左端壁中设置有与外部相通的左气孔，所述环腔右端壁中设置有与外部相通的右气孔，从而在所述滑动板左右滑动的过程中，可方便所述驱动电机的散热，所述处理腔右端壁中设置有用以与所述环形槽配合的卡接组件。2.根据权利要求1所述的一种文件夹用装订件处理装置，其特征在于：所述卡接组件包括上下对称设置在所述转动孔上下端壁中的伸缩槽，所述缩槽中滑动安装有伸缩块，所述伸缩块靠近所述转动孔的一端固定设置有与所述环形槽配合的卡块，所述卡块靠近所述转动孔的端面中转动配合安装有滚珠，所述伸缩槽远离所述转动孔的端壁中固定安装有电磁装置，所述卡块中固定安装有与所述电磁装置配合的永磁块。3.根据权利要求2所述的一种文件夹用装订件处理装置，其特征在于：所述伸缩槽左右端壁中对称设置有限位槽，所述限位槽中滑动安装有与所述伸缩块固定连接的限位块，所述限位块远离所述转动孔的端面固定安装有顶压弹簧，所述顶压弹簧远离所述限位块的一端与所述限位槽靠近所述转动孔的端壁固定连接。4.根据权利要求1所述的一种文件夹用装订件处理装置，其特征在于：当所述滑动架与所述左退让槽左端壁相抵时，所述出口与所述左退让槽完全相通，且所述滑动架右端面位于所述加热腔右侧。5.根据权利要求1所述的一种文件夹用装订件处理装置，其特征在于：当所述滑动架与所述右退让槽右端壁相抵时，所述进料槽与所述进口相通，且所述滑动架左端面位于所述加热腔左侧。6.根据权利要求1所述的一种文件夹用装订件处理装置，其特征在于：所述滑动板与所述固定板相抵时，所述顶推板左端面与所述进口右端面平齐。7.据权利要求1所述的一种文件夹用装订件处理装置，其特征在于：所述加热腔中安装有用于加热的加热器，从而可通过所述加热器升温至铆钉的退火温度。2CN109082512A权利要求书2/2页8.根据权利要求1-7任意一项所述的一
