一种可充分燃烧煤炭的燃烧装置.pdf

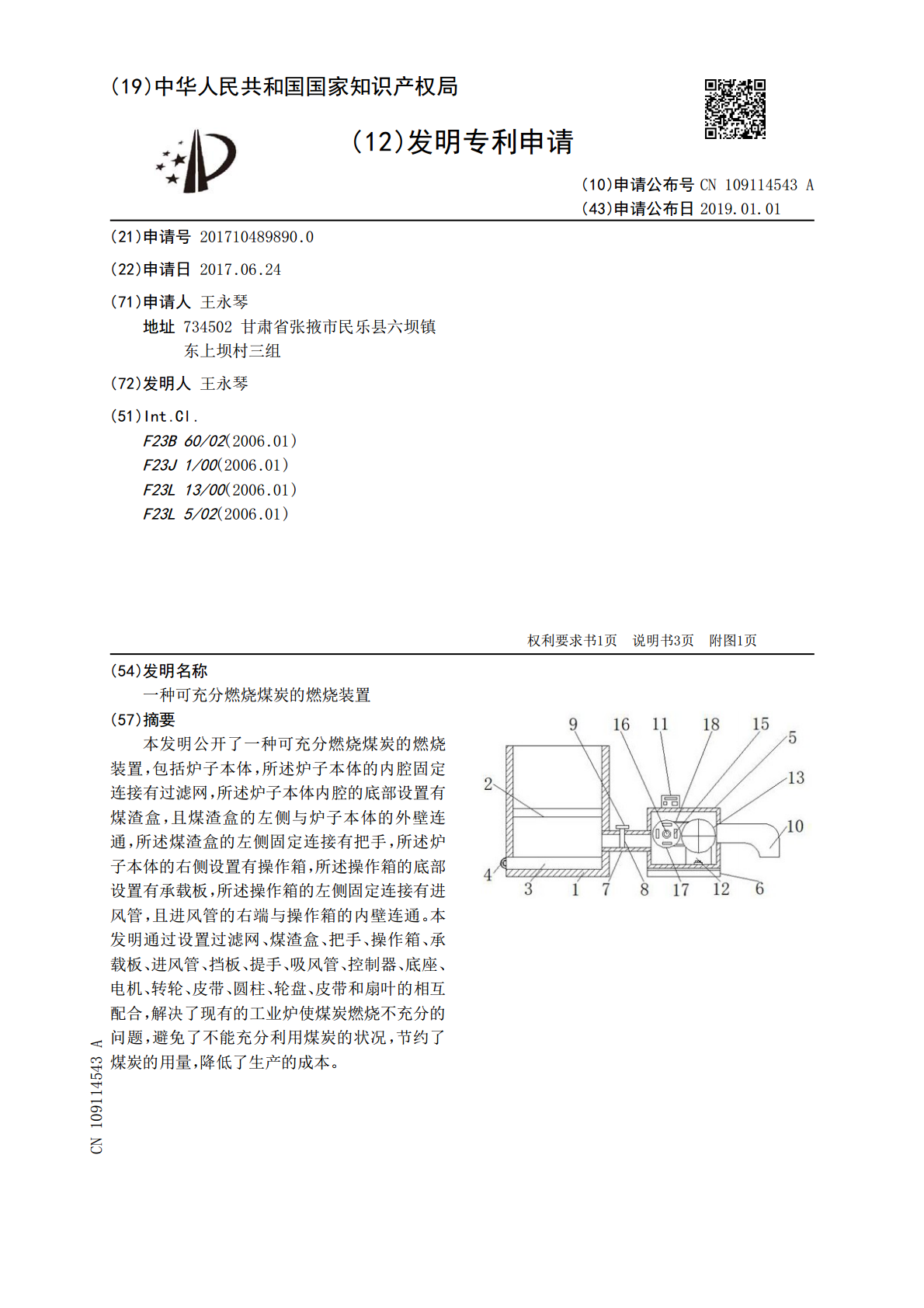

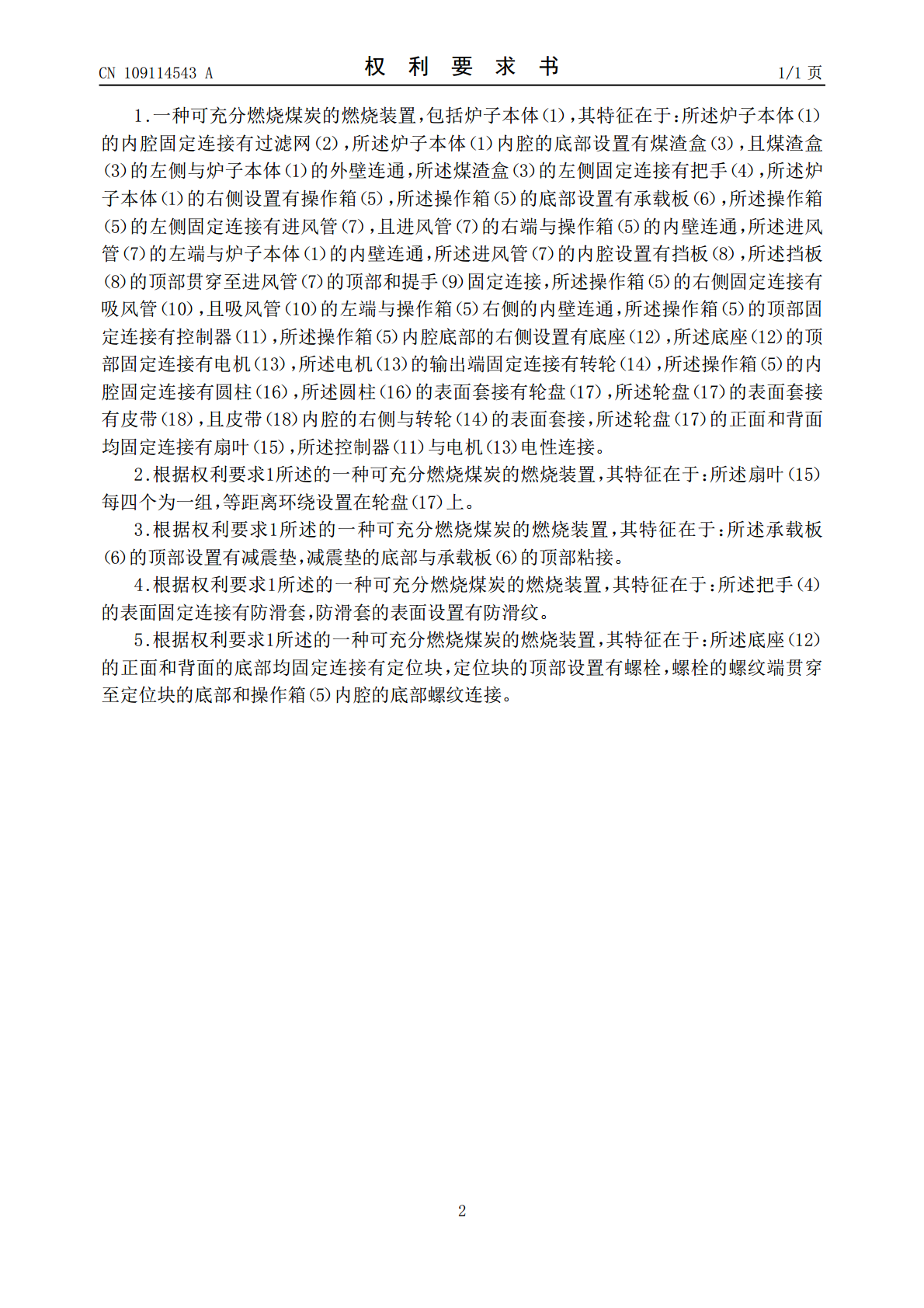

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109114543A(43)申请公布日2019.01.01(21)申请号201710489890.0(22)申请日2017.06.24(71)申请人王永琴地址734502甘肃省张掖市民乐县六坝镇东上坝村三组(72)发明人王永琴(51)Int.Cl.F23B60/02(2006.01)F23J1/00(2006.01)F23L13/00(2006.01)F23L5/02(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种可充分燃烧煤炭的燃烧装置(57)摘要本发明公开了一种可充分燃烧煤炭的燃烧装置，包括炉子本体，所述炉子本体的内腔固定连接有过滤网，所述炉子本体内腔的底部设置有煤渣盒，且煤渣盒的左侧与炉子本体的外壁连通，所述煤渣盒的左侧固定连接有把手，所述炉子本体的右侧设置有操作箱，所述操作箱的底部设置有承载板，所述操作箱的左侧固定连接有进风管，且进风管的右端与操作箱的内壁连通。本发明通过设置过滤网、煤渣盒、把手、操作箱、承载板、进风管、挡板、提手、吸风管、控制器、底座、电机、转轮、皮带、圆柱、轮盘、皮带和扇叶的相互配合，解决了现有的工业炉使煤炭燃烧不充分的问题，避免了不能充分利用煤炭的状况，节约了煤炭的用量，降低了生产的成本。CN109114543ACN109114543A权利要求书1/1页1.一种可充分燃烧煤炭的燃烧装置，包括炉子本体（1），其特征在于：所述炉子本体（1）的内腔固定连接有过滤网（2），所述炉子本体（1）内腔的底部设置有煤渣盒（3），且煤渣盒（3）的左侧与炉子本体（1）的外壁连通，所述煤渣盒（3）的左侧固定连接有把手（4），所述炉子本体（1）的右侧设置有操作箱（5），所述操作箱（5）的底部设置有承载板（6），所述操作箱（5）的左侧固定连接有进风管（7），且进风管（7）的右端与操作箱（5）的内壁连通，所述进风管（7）的左端与炉子本体（1）的内壁连通，所述进风管（7）的内腔设置有挡板（8），所述挡板（8）的顶部贯穿至进风管（7）的顶部和提手（9）固定连接，所述操作箱（5）的右侧固定连接有吸风管（10），且吸风管（10）的左端与操作箱（5）右侧的内壁连通，所述操作箱（5）的顶部固定连接有控制器（11），所述操作箱（5）内腔底部的右侧设置有底座（12），所述底座（12）的顶部固定连接有电机（13），所述电机（13）的输出端固定连接有转轮（14），所述操作箱（5）的内腔固定连接有圆柱（16），所述圆柱（16）的表面套接有轮盘（17），所述轮盘（17）的表面套接有皮带（18），且皮带（18）内腔的右侧与转轮（14）的表面套接，所述轮盘（17）的正面和背面均固定连接有扇叶（15），所述控制器（11）与电机（13）电性连接。2.根据权利要求1所述的一种可充分燃烧煤炭的燃烧装置，其特征在于：所述扇叶（15）每四个为一组，等距离环绕设置在轮盘（17）上。3.根据权利要求1所述的一种可充分燃烧煤炭的燃烧装置，其特征在于：所述承载板（6）的顶部设置有减震垫，减震垫的底部与承载板（6）的顶部粘接。4.根据权利要求1所述的一种可充分燃烧煤炭的燃烧装置，其特征在于：所述把手（4）的表面固定连接有防滑套，防滑套的表面设置有防滑纹。5.根据权利要求1所述的一种可充分燃烧煤炭的燃烧装置，其特征在于：所述底座（12）的正面和背面的底部均固定连接有定位块，定位块的顶部设置有螺栓，螺栓的螺纹端贯穿至定位块的底部和操作箱（5）内腔的底部螺纹连接。2CN109114543A说明书1/3页一种可充分燃烧煤炭的燃烧装置技术领域[0001]本发明涉及工业炉技术领域，具体为一种可充分燃烧煤炭的燃烧装置。背景技术[0002]工业炉是在工业生产中，利用燃料燃烧或电能转化的热量，将物料或工件加热的热工设备，广义地说，锅炉也是一种工业炉，但习惯上人们不把它包括在工业炉范围内。[0003]现有的工业炉多采用烧炭的方式来加热，但现有的工业炉使煤炭燃烧不充分，不能充分的利用煤炭，导致了煤炭的浪费，提高了生产的成本，不便于工业生产的使用。发明内容[0004]本发明的目的在于提供一种高效炉，具备煤炭燃烧充分的优点，解决了现有的工业炉使煤炭燃烧的不充分的问题。[0005]为实现上述目的，本发明提供如下技术方案：一种可充分燃烧煤炭的燃烧装置，包括炉子本体，所述炉子本体的内腔固定连接有过滤网，所述炉子本体内腔的底部设置有煤渣盒，且煤渣盒的左侧与炉子本体的外壁连通，所述煤渣盒的左侧固定连接有把手，所述炉子本体的右侧设置有操作箱，所述操作箱的底部设置有承载板，所述操作箱的左侧固定连接有进风管，且进风管的右端与操作箱的内壁连通，所述进风管的左端与炉子本体的内壁连通，所述进风管的内腔设置有挡板，所述挡板的
