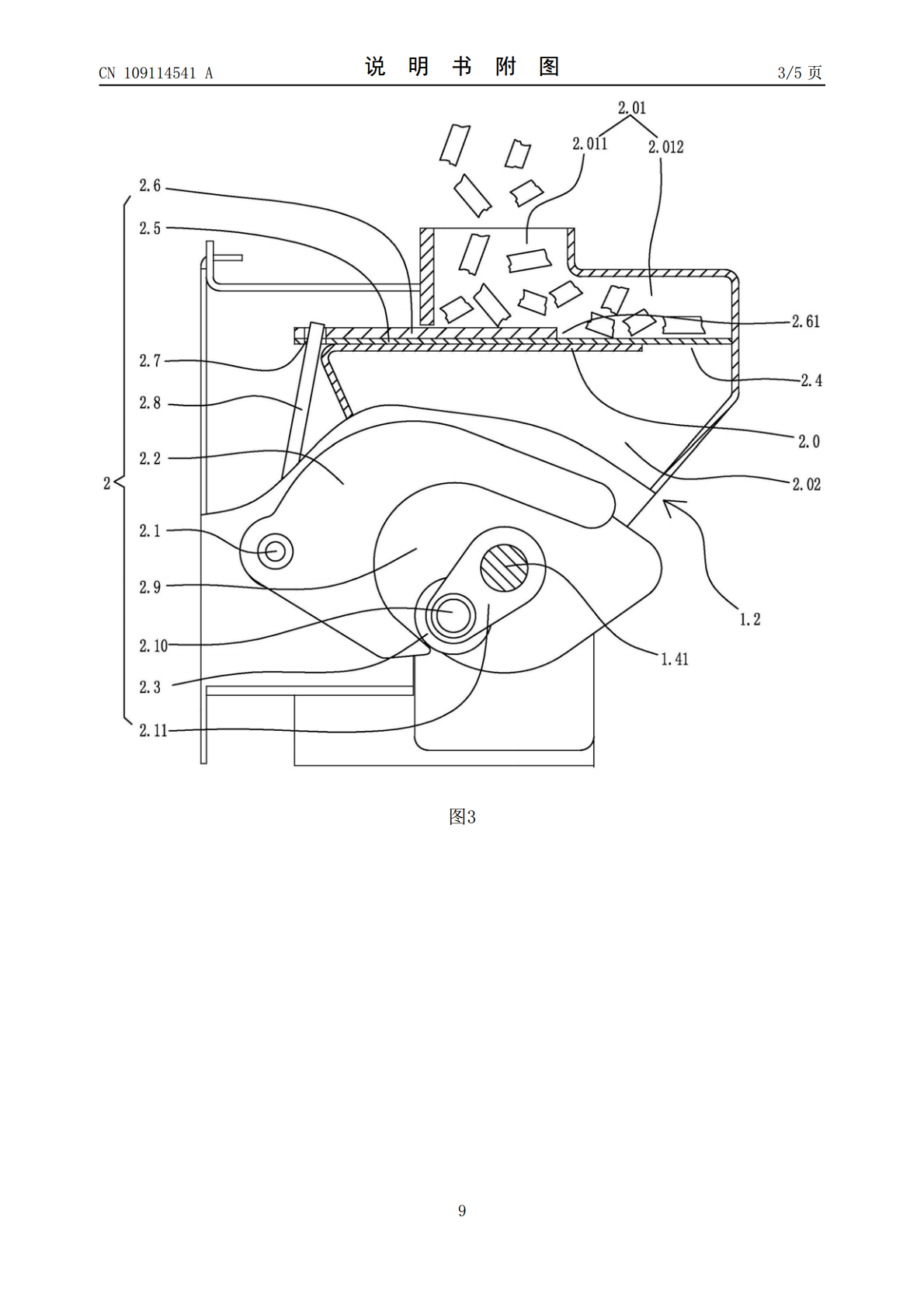

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109114541A(43)申请公布日2019.01.01(21)申请号201810672569.0(22)申请日2018.06.26(71)申请人浙江中力工具制造有限公司地址321404浙江省丽水市缙云县壶镇镇湖川村(工业区)安居西路106号(72)发明人赵伟忠徐建锋项志垚王利剑胡炉林(74)专利代理机构杭州杭诚专利事务所有限公司33109代理人陈勇(51)Int.Cl.F23B40/00(2006.01)F23K3/00(2006.01)F23J1/06(2006.01)权利要求书1页说明书4页附图5页(54)发明名称自动清渣的壁炉供料燃烧装置(57)摘要本发明公开了一种自动清渣的壁炉供料燃烧装置，旨在提供一种能够及时有效的分离燃烧过程中产生的颗粒粉末，从而提高生物质颗粒的燃烧质量的壁炉供料燃烧装置。它包括机架；螺旋输送机，螺旋输送机包括设置在机架上的送料筒、转动设置在送料筒内的送料绞龙及与送料筒的内腔相连通的进料斗；以及自清理灰渣式燃烧装置，自清理灰渣式燃烧装置包括燃烧碗及设置在燃烧碗内并将燃烧碗的内腔分隔成上部燃烧腔体与下部清渣腔体的燃烧碗隔板。送料筒的出料端口与上部燃烧腔体相连通，燃烧碗隔板由靠近送料筒的出料端口往远离送料筒的出料端口方向逐渐往上倾斜延伸，燃烧碗隔板设有若干连通上部燃烧腔体与下部清渣腔体的清渣通孔。CN109114541ACN109114541A权利要求书1/1页1.一种自动清渣的壁炉供料燃烧装置，其特征是，包括：机架；螺旋输送机，螺旋输送机包括设置在机架上的送料筒、转动设置在送料筒内的送料绞龙及与送料筒的内腔相连通的进料斗；以及自清理灰渣式燃烧装置，自清理灰渣式燃烧装置包括上端开口的燃烧碗及设置在燃烧碗内并将燃烧碗的内腔分隔成上部燃烧腔体与下部清渣腔体的燃烧碗隔板，所述送料筒的出料端口与上部燃烧腔体相连通，所述燃烧碗隔板由靠近送料筒的出料端口往远离送料筒的出料端口方向逐渐往上倾斜延伸，燃烧碗隔板设有若干连通上部燃烧腔体与下部清渣腔体的清渣通孔。2.根据权利要求1所述的自动清渣的壁炉供料燃烧装置，其特征是，所述靠近送料筒的出料端口一侧的清渣通孔的直径大于远离送料筒的出料端口一侧的清渣通孔的直径。3.根据权利要求1所述的自动清渣的壁炉供料燃烧装置，其特征是，所述远离送料筒的出料端口一侧的清渣通孔的数量大于靠近送料筒的出料端口一侧的清渣通孔的数量。4.根据权利要求1所述的自动清渣的壁炉供料燃烧装置，其特征是，所述下部清渣腔体内设有点火棒，且点火棒靠近燃烧碗隔板。5.根据权利要求1所述的自动清渣的壁炉供料燃烧装置，其特征是，还包括联动式间歇供料机构，联动式间歇供料机构包括设置在进料斗内并将进料斗的内腔分隔成上腔体与下腔体的进料斗隔板、设置在进料斗隔板上并连同上腔体与下腔体的落料口、支撑于进料斗隔板上表面上用于开启或关闭落料口的滑动防回火盖板、转动设置在机架上并与送料绞龙的旋转轴相平行的拨动轴杆、与拨动轴杆连接的拨板、与拨动轴杆相连接的凹轮板、设置在凹轮板上的开口朝向送料绞龙的旋转轴的U形口、与送料绞龙的旋转轴相平行的偏心轮轴、设置在偏心轮轴上并与U形口相配合的偏心轮及连接偏心轮轴与送料绞龙的旋转轴的连接件，所述拨板与送料绞龙的旋转轴相平行，滑动防回火盖板上设有拨板过口，且拨板穿过拨板过口。6.根据权利要求5所述的自动清渣的壁炉供料燃烧装置，其特征是，所述上腔体包括上下延伸的进料通道及与进料通道的底部相连通的水平通道，所述落料口与水平通道相连通。7.根据权利要求6所述的自动清渣的壁炉供料燃烧装置，其特征是，所述滑动防回火盖板的上表面上设有推板，并且推板在滑动防回火盖板的上表面上形成推料台阶，且推料台阶与进料通道位于落料口的同一侧。8.根据权利要求1所述的自动清渣的壁炉供料燃烧装置，其特征是，所述送料绞龙的旋转轴水平设置。9.根据权利要求1所述的自动清渣的壁炉供料燃烧装置，其特征是，所述螺旋输送机还包括用于驱动送料绞龙的减速电机。2CN109114541A说明书1/4页自动清渣的壁炉供料燃烧装置技术领域[0001]本发明涉及一种供料装置，具体涉及一种自动清渣的壁炉供料燃烧装置。背景技术[0002]目前真火壁炉一般都是加热点火的，也就是由加热棒加热生物质颗粒，使燃料由阴燃到明燃（明火）的过程；其中生物质颗粒通常采用供料系统供料。目前的真火壁炉的供料系统通常设置在炉膛上方，其采用漏斗料仓，漏斗料仓的下部通过供料通道与炉膛连通；实际供料时，将生物质颗粒倒入漏斗料仓内，生物质颗粒在自重作用下沿供料通道逐渐落入炉膛内进行燃烧。[0003]目前真火壁炉存在以下不足：其一，生物质颗粒在炉膛内燃烧产生的颗粒粉末（灰渣）不能及时分离出，影响生物质颗粒的
