带向上顶可密封灰渣斗的烟囱从地下走的柴煤燃炉.pdf

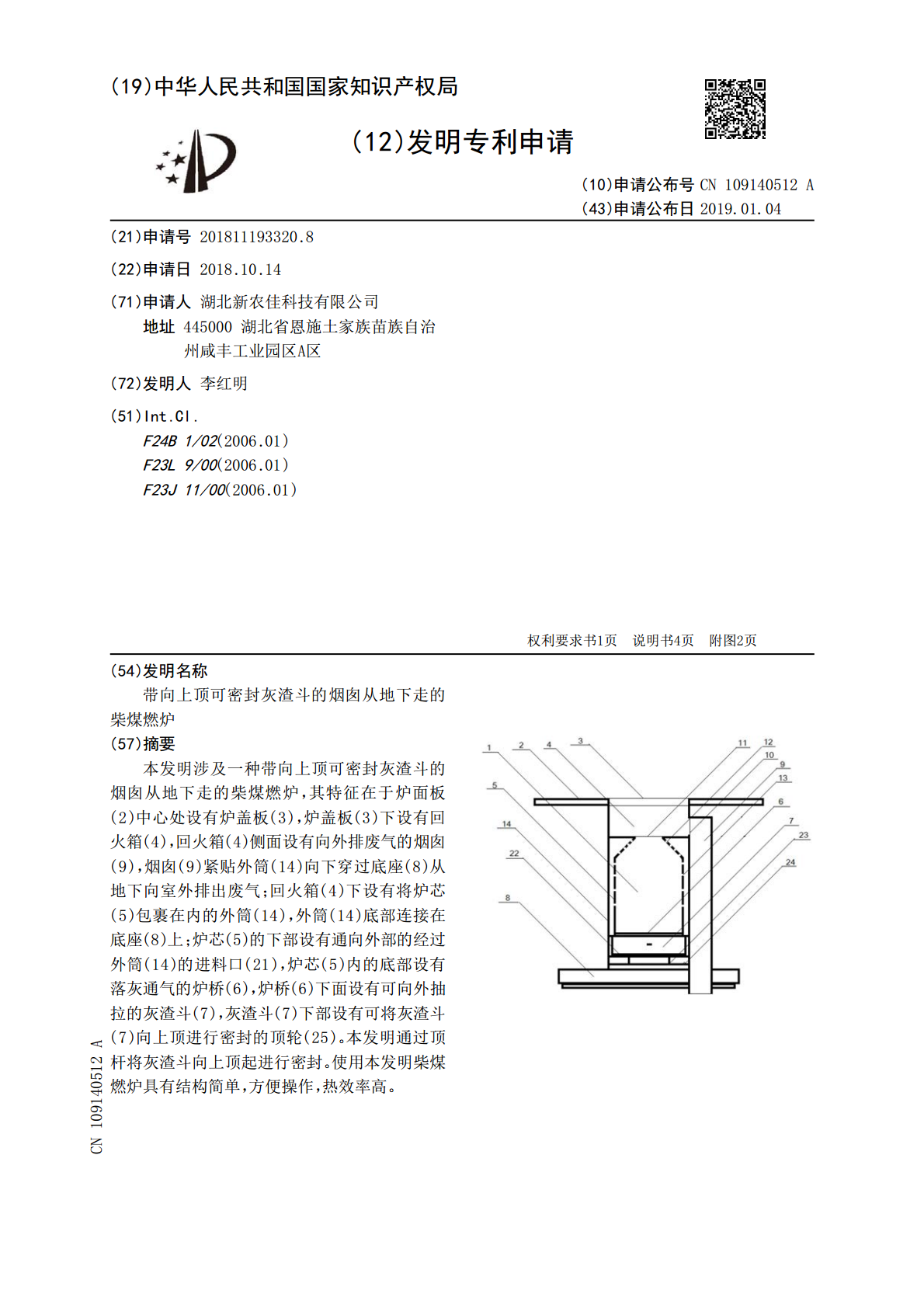

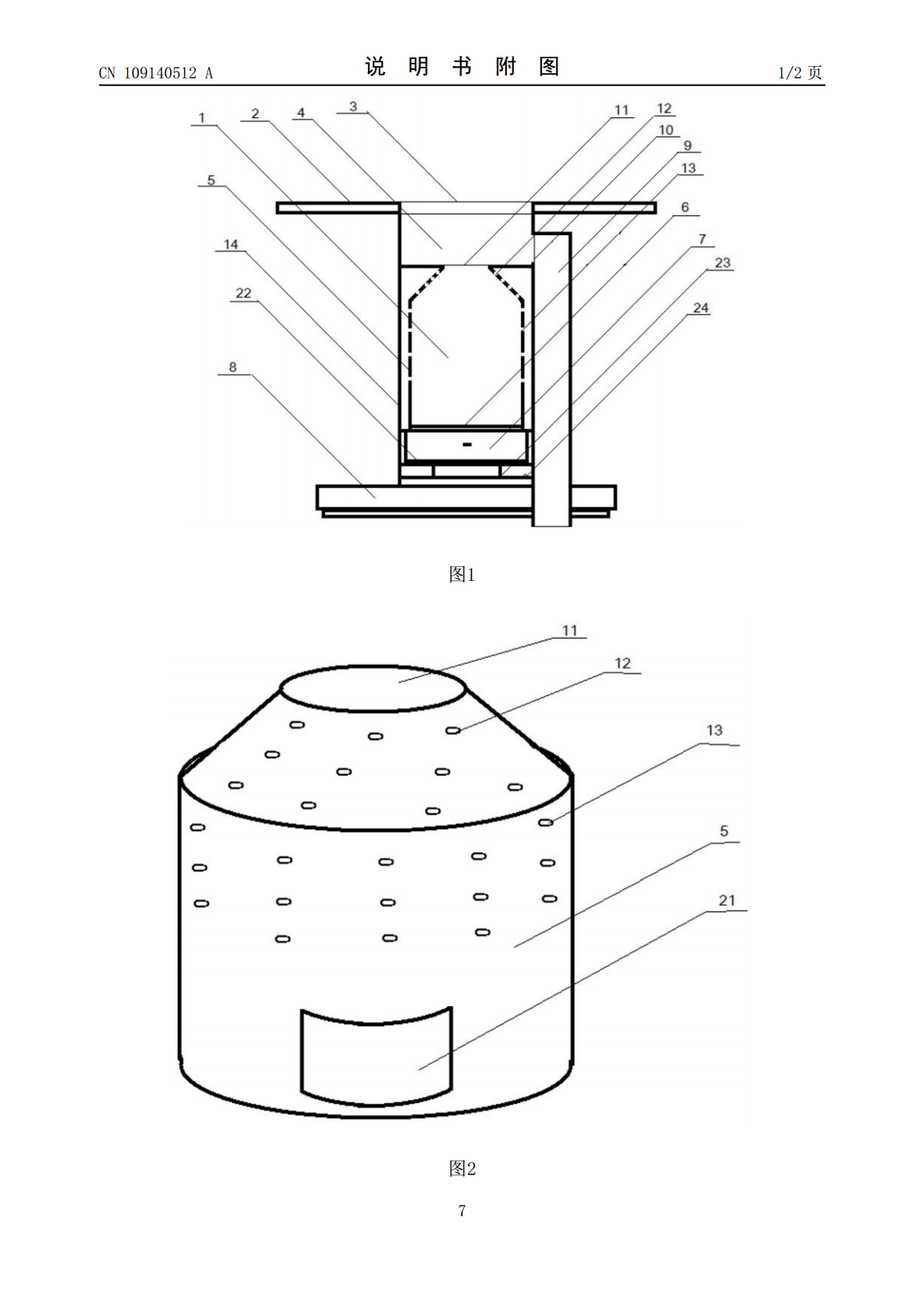

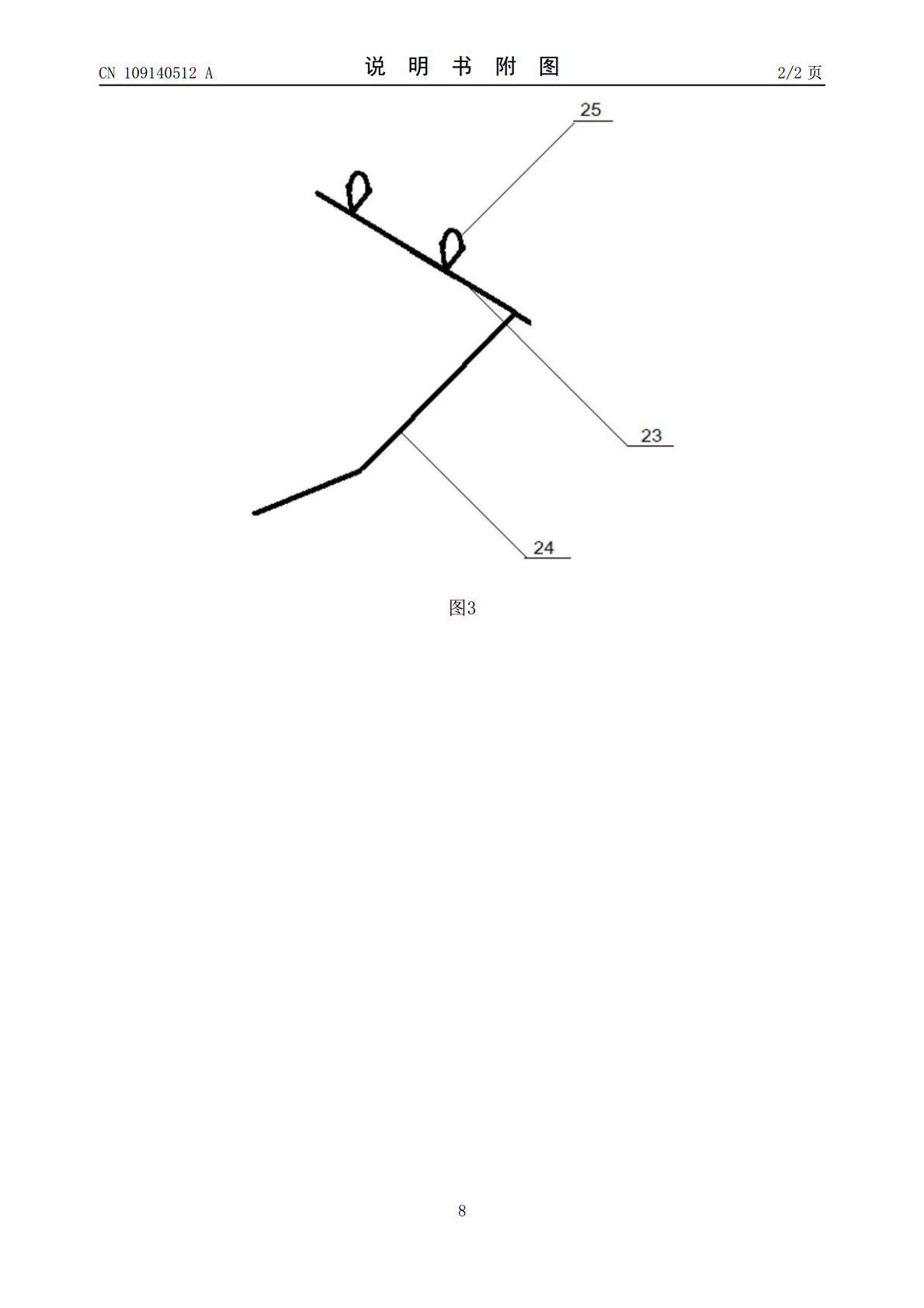

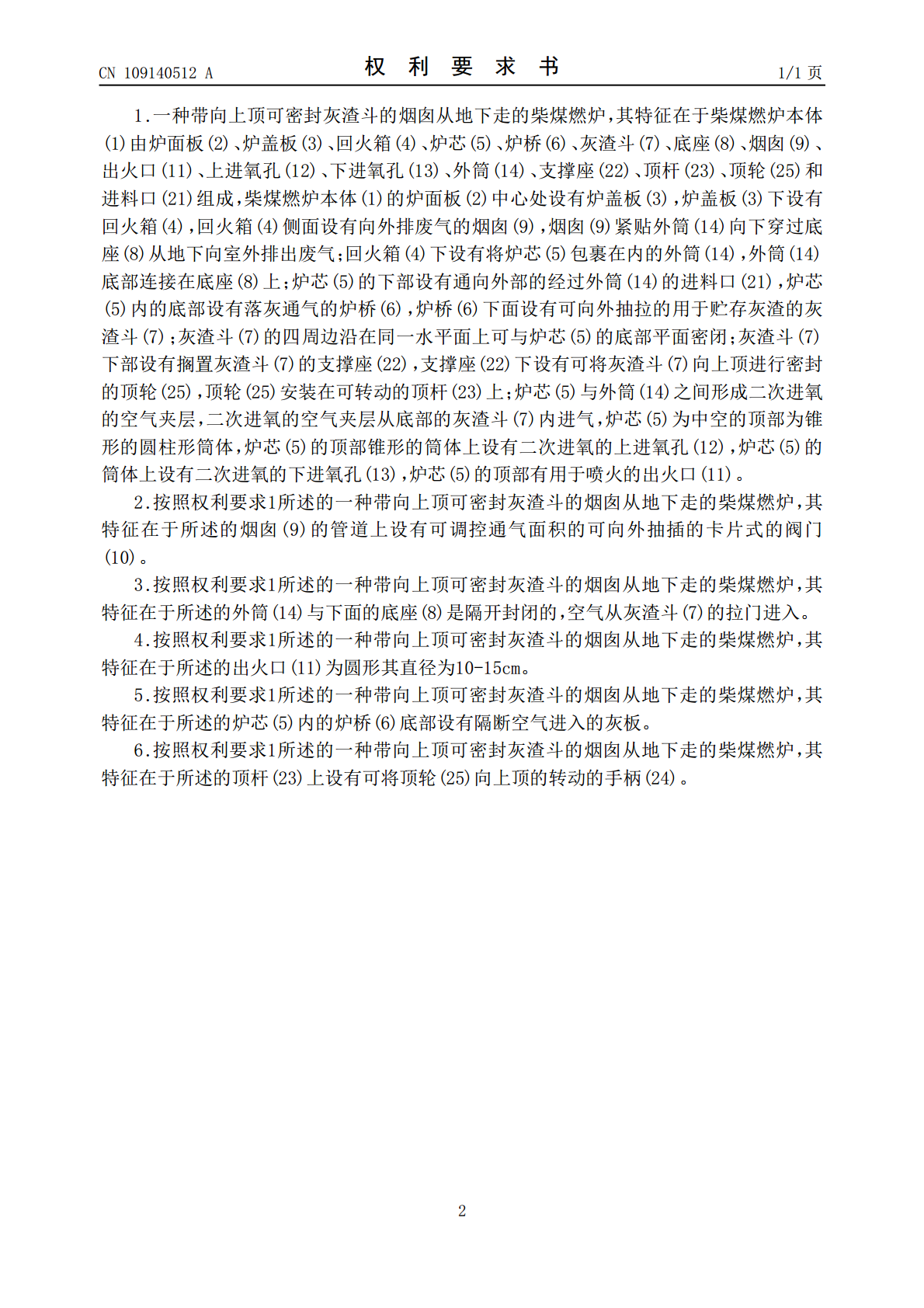

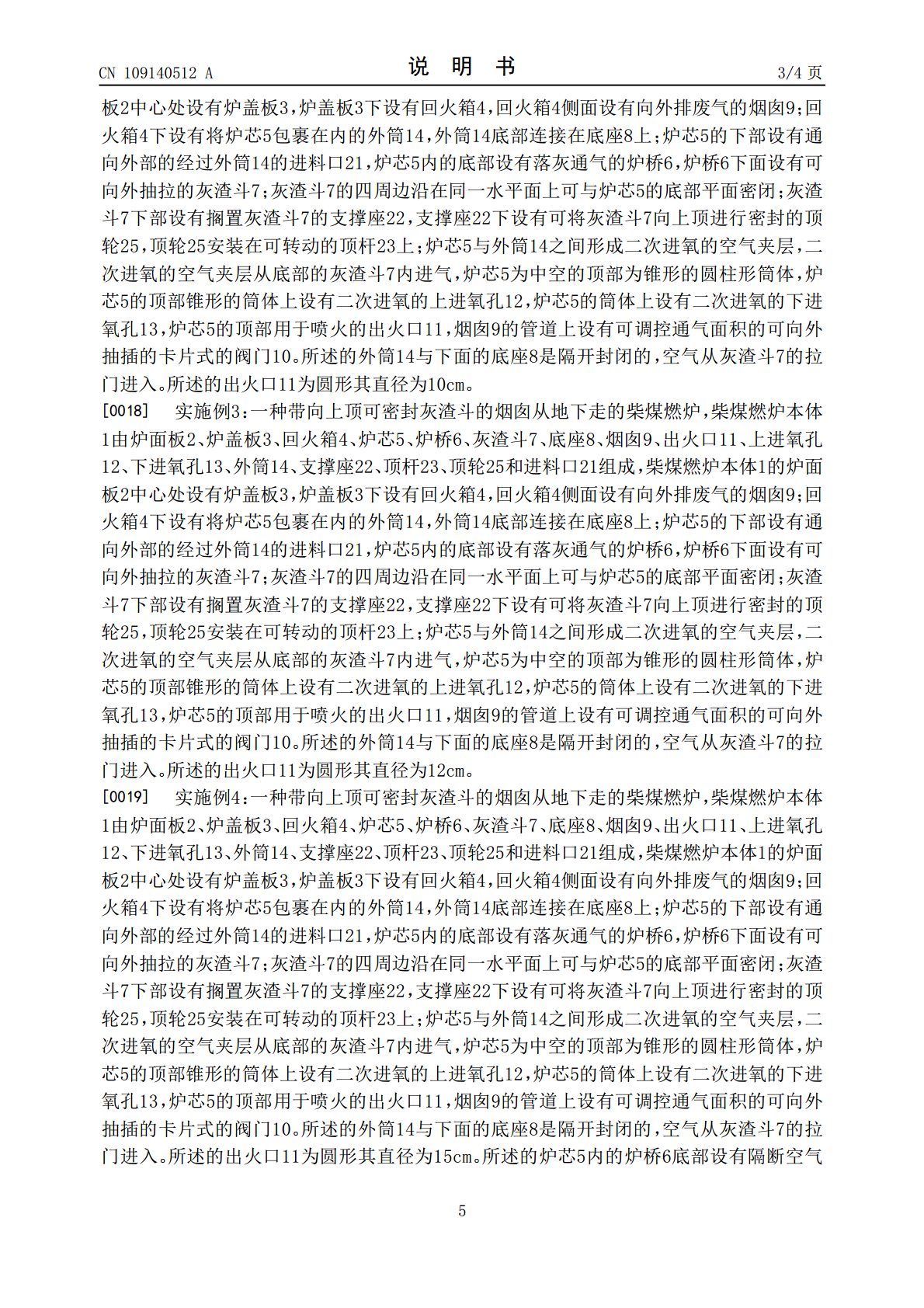

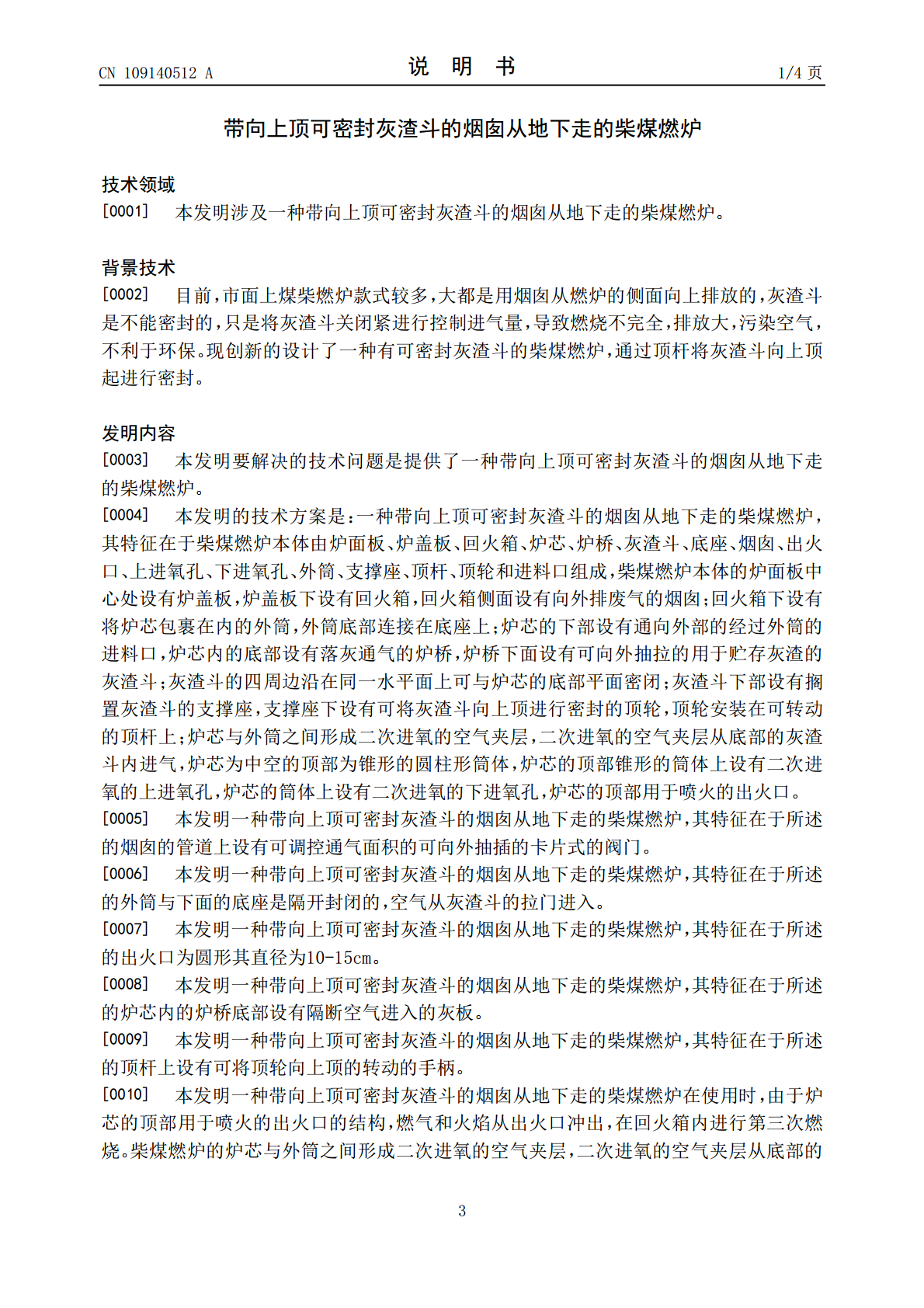

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109140512A(43)申请公布日2019.01.04(21)申请号201811193320.8(22)申请日2018.10.14(71)申请人湖北新农佳科技有限公司地址445000湖北省恩施土家族苗族自治州咸丰工业园区A区(72)发明人李红明(51)Int.Cl.F24B1/02(2006.01)F23L9/00(2006.01)F23J11/00(2006.01)权利要求书1页说明书4页附图2页(54)发明名称带向上顶可密封灰渣斗的烟囱从地下走的柴煤燃炉(57)摘要本发明涉及一种带向上顶可密封灰渣斗的烟囱从地下走的柴煤燃炉，其特征在于炉面板(2)中心处设有炉盖板(3)，炉盖板(3)下设有回火箱(4)，回火箱(4)侧面设有向外排废气的烟囱(9)，烟囱(9)紧贴外筒(14)向下穿过底座(8)从地下向室外排出废气；回火箱(4)下设有将炉芯(5)包裹在内的外筒(14)，外筒(14)底部连接在底座(8)上；炉芯(5)的下部设有通向外部的经过外筒(14)的进料口(21)，炉芯(5)内的底部设有落灰通气的炉桥(6)，炉桥(6)下面设有可向外抽拉的灰渣斗(7)，灰渣斗(7)下部设有可将灰渣斗(7)向上顶进行密封的顶轮(25)。本发明通过顶杆将灰渣斗向上顶起进行密封。使用本发明柴煤燃炉具有结构简单，方便操作，热效率高。CN109140512ACN109140512A权利要求书1/1页1.一种带向上顶可密封灰渣斗的烟囱从地下走的柴煤燃炉，其特征在于柴煤燃炉本体(1)由炉面板(2)、炉盖板(3)、回火箱(4)、炉芯(5)、炉桥(6)、灰渣斗(7)、底座(8)、烟囱(9)、出火口(11)、上进氧孔(12)、下进氧孔(13)、外筒(14)、支撑座(22)、顶杆(23)、顶轮(25)和进料口(21)组成，柴煤燃炉本体(1)的炉面板(2)中心处设有炉盖板(3)，炉盖板(3)下设有回火箱(4)，回火箱(4)侧面设有向外排废气的烟囱(9)，烟囱(9)紧贴外筒(14)向下穿过底座(8)从地下向室外排出废气；回火箱(4)下设有将炉芯(5)包裹在内的外筒(14)，外筒(14)底部连接在底座(8)上；炉芯(5)的下部设有通向外部的经过外筒(14)的进料口(21)，炉芯(5)内的底部设有落灰通气的炉桥(6)，炉桥(6)下面设有可向外抽拉的用于贮存灰渣的灰渣斗(7)；灰渣斗(7)的四周边沿在同一水平面上可与炉芯(5)的底部平面密闭；灰渣斗(7)下部设有搁置灰渣斗(7)的支撑座(22)，支撑座(22)下设有可将灰渣斗(7)向上顶进行密封的顶轮(25)，顶轮(25)安装在可转动的顶杆(23)上；炉芯(5)与外筒(14)之间形成二次进氧的空气夹层，二次进氧的空气夹层从底部的灰渣斗(7)内进气，炉芯(5)为中空的顶部为锥形的圆柱形筒体，炉芯(5)的顶部锥形的筒体上设有二次进氧的上进氧孔(12)，炉芯(5)的筒体上设有二次进氧的下进氧孔(13)，炉芯(5)的顶部有用于喷火的出火口(11)。2.按照权利要求1所述的一种带向上顶可密封灰渣斗的烟囱从地下走的柴煤燃炉，其特征在于所述的烟囱(9)的管道上设有可调控通气面积的可向外抽插的卡片式的阀门(10)。3.按照权利要求1所述的一种带向上顶可密封灰渣斗的烟囱从地下走的柴煤燃炉，其特征在于所述的外筒(14)与下面的底座(8)是隔开封闭的，空气从灰渣斗(7)的拉门进入。4.按照权利要求1所述的一种带向上顶可密封灰渣斗的烟囱从地下走的柴煤燃炉，其特征在于所述的出火口(11)为圆形其直径为10-15cm。5.按照权利要求1所述的一种带向上顶可密封灰渣斗的烟囱从地下走的柴煤燃炉，其特征在于所述的炉芯(5)内的炉桥(6)底部设有隔断空气进入的灰板。6.按照权利要求1所述的一种带向上顶可密封灰渣斗的烟囱从地下走的柴煤燃炉，其特征在于所述的顶杆(23)上设有可将顶轮(25)向上顶的转动的手柄(24)。2CN109140512A说明书1/4页带向上顶可密封灰渣斗的烟囱从地下走的柴煤燃炉技术领域[0001]本发明涉及一种带向上顶可密封灰渣斗的烟囱从地下走的柴煤燃炉。背景技术[0002]目前，市面上煤柴燃炉款式较多，大都是用烟囱从燃炉的侧面向上排放的，灰渣斗是不能密封的，只是将灰渣斗关闭紧进行控制进气量，导致燃烧不完全，排放大，污染空气，不利于环保。现创新的设计了一种有可密封灰渣斗的柴煤燃炉，通过顶杆将灰渣斗向上顶起进行密封。发明内容[0003]本发明要解决的技术问题是提供了一种带向上顶可密封灰渣斗的烟囱从地下走的柴煤燃炉。[0004]本发明的技术方案是：一种带向上顶可密封灰渣斗的烟囱从地下走的柴煤燃炉，其特征在于柴煤燃炉本体由炉面板、炉盖板、回火箱、炉芯、炉桥、灰渣斗、底座
