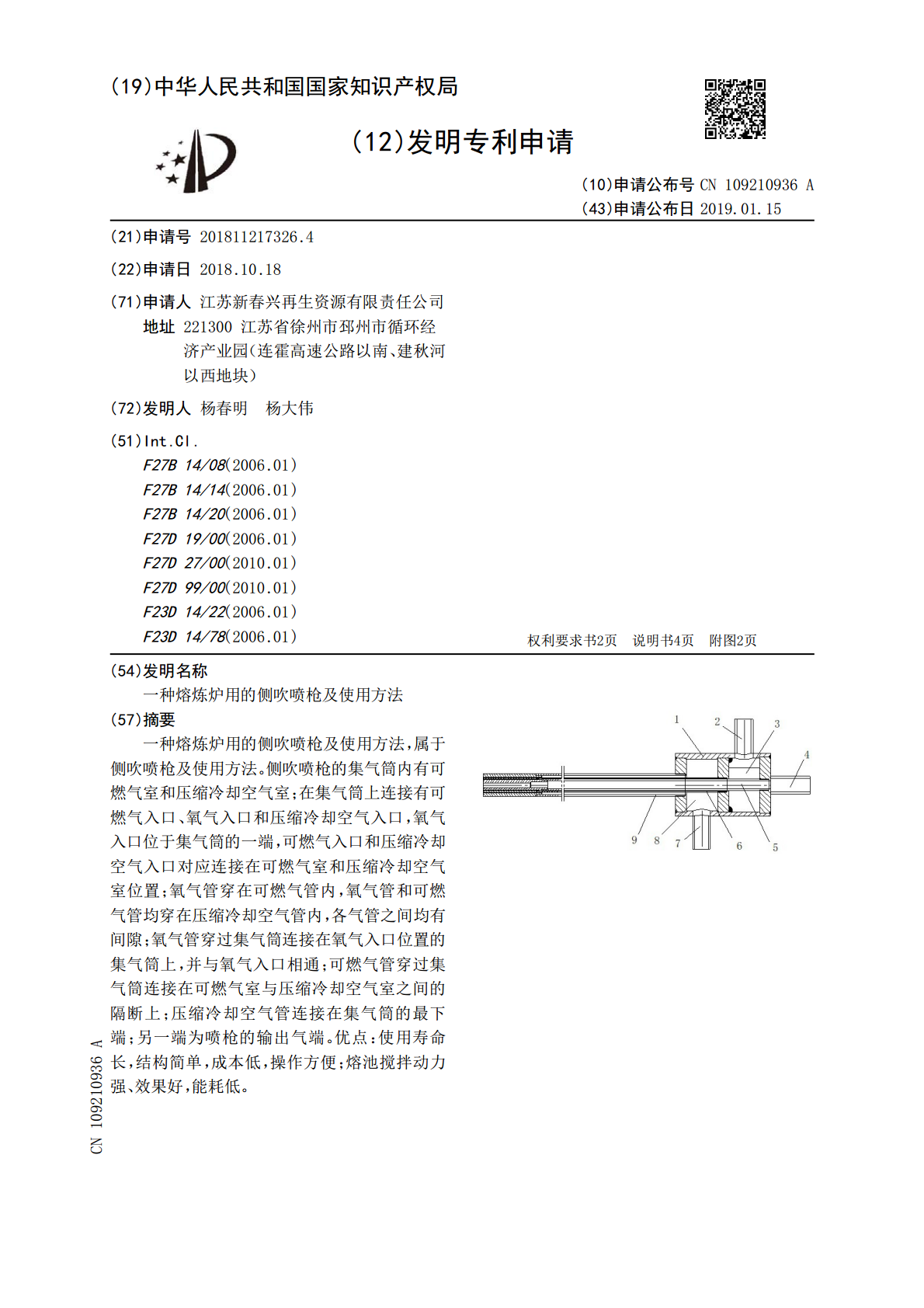

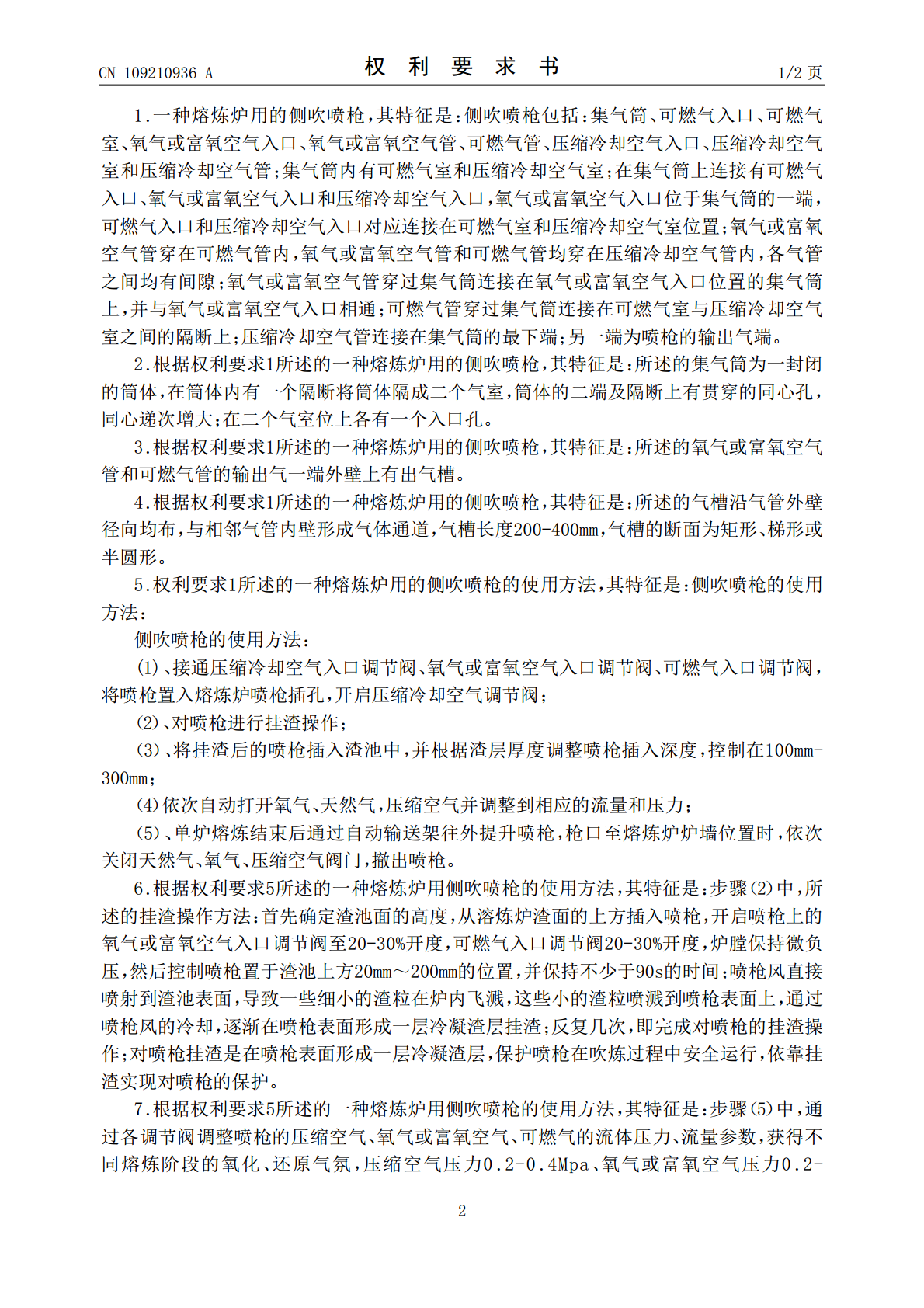

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109210936A(43)申请公布日2019.01.15(21)申请号201811217326.4(22)申请日2018.10.18(71)申请人江苏新春兴再生资源有限责任公司地址221300江苏省徐州市邳州市循环经济产业园（连霍高速公路以南、建秋河以西地块）(72)发明人杨春明杨大伟(51)Int.Cl.F27B14/08(2006.01)F27B14/14(2006.01)F27B14/20(2006.01)F27D19/00(2006.01)F27D27/00(2010.01)F27D99/00(2010.01)F23D14/22(2006.01)F23D14/78(2006.01)权利要求书2页说明书4页附图2页(54)发明名称一种熔炼炉用的侧吹喷枪及使用方法(57)摘要一种熔炼炉用的侧吹喷枪及使用方法，属于侧吹喷枪及使用方法。侧吹喷枪的集气筒内有可燃气室和压缩冷却空气室；在集气筒上连接有可燃气入口、氧气入口和压缩冷却空气入口，氧气入口位于集气筒的一端，可燃气入口和压缩冷却空气入口对应连接在可燃气室和压缩冷却空气室位置；氧气管穿在可燃气管内，氧气管和可燃气管均穿在压缩冷却空气管内，各气管之间均有间隙；氧气管穿过集气筒连接在氧气入口位置的集气筒上，并与氧气入口相通；可燃气管穿过集气筒连接在可燃气室与压缩冷却空气室之间的隔断上；压缩冷却空气管连接在集气筒的最下端；另一端为喷枪的输出气端。优点：使用寿命长，结构简单，成本低，操作方便；熔池搅拌动力强、效果好，能耗低。CN109210936ACN109210936A权利要求书1/2页1.一种熔炼炉用的侧吹喷枪，其特征是：侧吹喷枪包括：集气筒、可燃气入口、可燃气室、氧气或富氧空气入口、氧气或富氧空气管、可燃气管、压缩冷却空气入口、压缩冷却空气室和压缩冷却空气管；集气筒内有可燃气室和压缩冷却空气室；在集气筒上连接有可燃气入口、氧气或富氧空气入口和压缩冷却空气入口，氧气或富氧空气入口位于集气筒的一端，可燃气入口和压缩冷却空气入口对应连接在可燃气室和压缩冷却空气室位置；氧气或富氧空气管穿在可燃气管内，氧气或富氧空气管和可燃气管均穿在压缩冷却空气管内，各气管之间均有间隙；氧气或富氧空气管穿过集气筒连接在氧气或富氧空气入口位置的集气筒上，并与氧气或富氧空气入口相通；可燃气管穿过集气筒连接在可燃气室与压缩冷却空气室之间的隔断上；压缩冷却空气管连接在集气筒的最下端；另一端为喷枪的输出气端。2.根据权利要求1所述的一种熔炼炉用的侧吹喷枪，其特征是：所述的集气筒为一封闭的筒体，在筒体内有一个隔断将筒体隔成二个气室，筒体的二端及隔断上有贯穿的同心孔，同心递次增大；在二个气室位上各有一个入口孔。3.根据权利要求1所述的一种熔炼炉用的侧吹喷枪，其特征是：所述的氧气或富氧空气管和可燃气管的输出气一端外壁上有出气槽。4.根据权利要求1所述的一种熔炼炉用的侧吹喷枪，其特征是：所述的气槽沿气管外壁径向均布，与相邻气管内壁形成气体通道，气槽长度200-400mm，气槽的断面为矩形、梯形或半圆形。5.权利要求1所述的一种熔炼炉用的侧吹喷枪的使用方法，其特征是：侧吹喷枪的使用方法：侧吹喷枪的使用方法：(1)、接通压缩冷却空气入口调节阀、氧气或富氧空气入口调节阀、可燃气入口调节阀，将喷枪置入熔炼炉喷枪插孔，开启压缩冷却空气调节阀；（2）、对喷枪进行挂渣操作；（3）、将挂渣后的喷枪插入渣池中，并根据渣层厚度调整喷枪插入深度，控制在100mm-300mm；（4）依次自动打开氧气、天然气，压缩空气并调整到相应的流量和压力；（5）、单炉熔炼结束后通过自动输送架往外提升喷枪，枪口至熔炼炉炉墙位置时，依次关闭天然气、氧气、压缩空气阀门，撤出喷枪。6.根据权利要求5所述的一种熔炼炉用侧吹喷枪的使用方法，其特征是：步骤（2）中，所述的挂渣操作方法：首先确定渣池面的高度，从溶炼炉渣面的上方插入喷枪，开启喷枪上的氧气或富氧空气入口调节阀至20-30%开度，可燃气入口调节阀20-30%开度，炉膛保持微负压，然后控制喷枪置于渣池上方20mm～200mm的位置，并保持不少于90s的时间；喷枪风直接喷射到渣池表面，导致一些细小的渣粒在炉内飞溅，这些小的渣粒喷溅到喷枪表面上，通过喷枪风的冷却，逐渐在喷枪表面形成一层冷凝渣层挂渣；反复几次，即完成对喷枪的挂渣操作；对喷枪挂渣是在喷枪表面形成一层冷凝渣层，保护喷枪在吹炼过程中安全运行，依靠挂渣实现对喷枪的保护。7.根据权利要求5所述的一种熔炼炉用侧吹喷枪的使用方法，其特征是：步骤（5）中，通过各调节阀调整喷枪的压缩空气、氧气或富氧空气、可燃气的流体压力、流量参数，获得不同熔炼阶段的氧化、还原气氛，压缩空气压力0.2-0.4M
