一种工厂干熄焦炉及干法熄焦系统.pdf

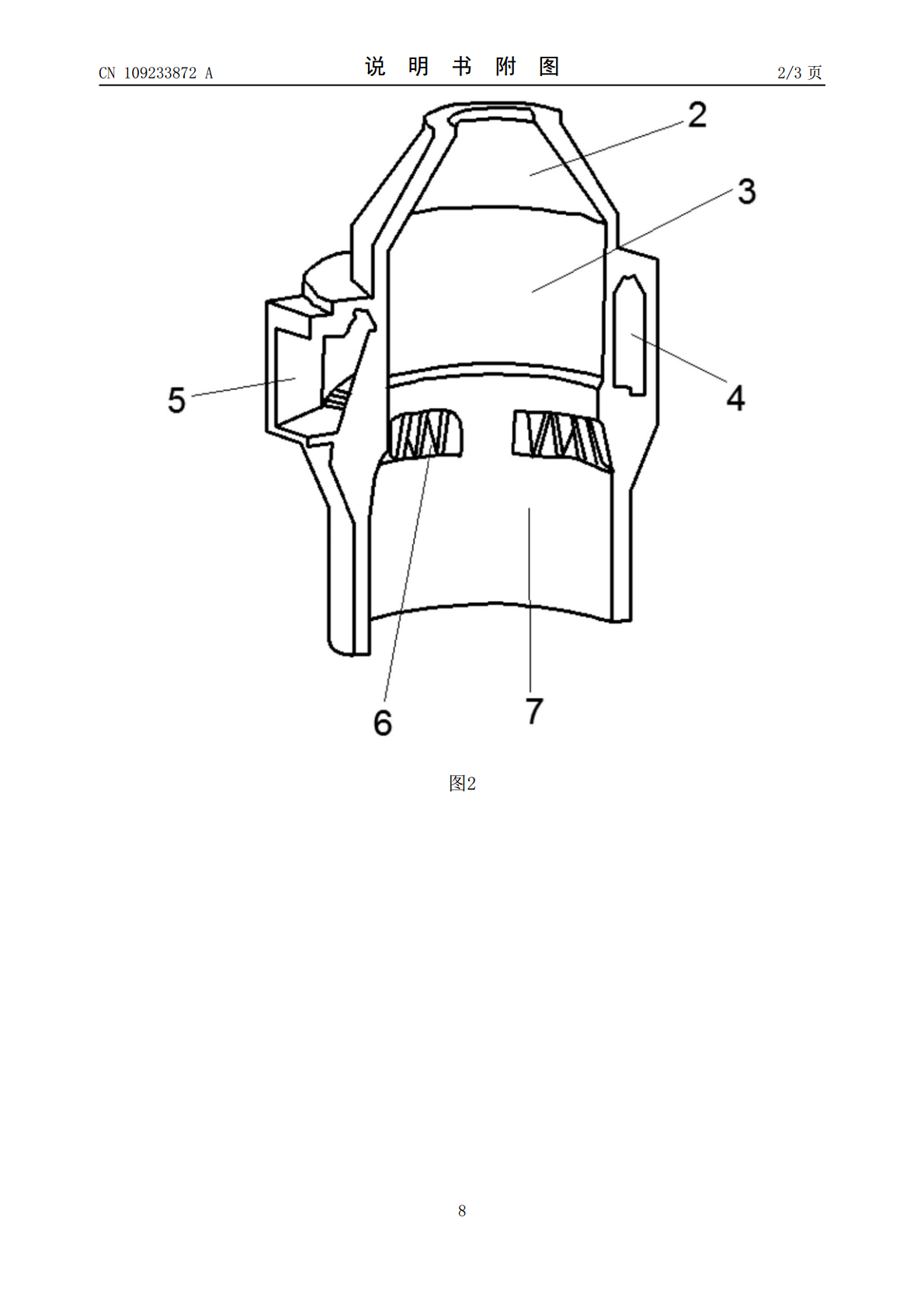

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109233872A(43)申请公布日2019.01.18(21)申请号201811334036.8(22)申请日2018.11.09(71)申请人榆林学院地址719000陕西省榆林市榆阳区崇文路4号(72)发明人张智芳张秦龙贺卫肖程诗(74)专利代理机构西安通大专利代理有限责任公司61200代理人徐文权(51)Int.Cl.C10B39/00(2006.01)C10B39/02(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种工厂干熄焦炉及干法熄焦系统(57)摘要本发明公开了一种工厂干熄焦炉及干法熄焦系统，本发明选用电厂烟气为兰炭熄焦的循环冷却气，将循环冷却气从循环气体冷却室的下端通入后，循环冷却气在循环气体冷却室中与下行的红焦接触，循环冷却气继续上行从循环气体冷却室上开设的斜道进入环形气道，进入环形气道的循环冷却气将红焦的热量带走，带走红焦温度的循环冷却气从循环气体出口排出，排出的高温循环冷却气通过吸热装置，热量被吸热装置吸收利用后，循环冷却气的温度被降低，又从循环气体冷却室的下端进入给红焦降温，如此循环，既能回收红焦显热，又可以将吸收的热量送到吸热装置进行热量的回收利用，节约资源，循环冷却气为电厂烟气，循环利用，又不会产生大气污染。CN109233872ACN109233872A权利要求书1/1页1.一种工厂干熄焦炉，其特征在于：包括预存室(3)、环形气道(4)和循环气体冷却室(7)，所述预存室(3)和循环气体冷却室(7)均为空腔结构；循环气体冷却室(7)的上端与预存室(3)的下端固定连接；所述环形气道(4)沿预存室(3)的外壁周向设置，环形气道(4)与循环气体冷却室(7)通过斜道(6)连通，环形气道(4)上开设有用于与吸热装置的输入端连接的循环气体出口(5)，干熄焦炉上还设置有用于与吸热装置的输出端连接的循环气体入口(9)。2.根据权利要求1所述的一种工厂干熄焦炉，其特征在于：所述循环气体冷却室(7)的下端固定连接有循环气体分布室(8)，所述循环气体分布室(8)为空腔结构，所述循环气体入口(9)开设在循环气体分布室(8)的侧壁上。3.根据权利要求1所述的一种工厂干熄焦炉，其特征在于：所述循环气体出口(5)设置有一次除尘器，循环气体入口(9)设置有二次除尘器。4.根据权利要求1所述的一种工厂干熄焦炉，其特征在于：所述斜道(6)沿循环气体冷却室(7)周向均布设置，斜道(6)的高度为2000mm，斜道(6)由若干个斜道支撑板等间距构成，每个斜道支撑板的厚度为240mm。5.根据权利要求2所述的一种工厂干熄焦炉，其特征在于：所述循环气体分布室(8)的下端设置有排焦口(10)。6.根据权利要求5所述的一种工厂干熄焦炉，其特征在于：所述预存室(3)的上端与炉顶(2)的下端固定连接，所述炉顶(2)的上端设置有炉口(1)；所述预存室(3)和循环气体冷却室(7)为圆柱结构，预存室(3)的内径大于循环气体冷却室(7)的内径。7.根据权利要求1～6任意一项所述的一种工厂干熄焦炉，其特征在于：所述预存室(3)内设置有料位检测装置和压力检测装置，循环气体冷却室(7)内设置有温度传感器、压力传感器，循环气体冷却室(7)上开设人孔。8.一种干法熄焦系统，其特征在于：包括权利要求1～7任意一项所述的干熄焦炉，所述干熄焦炉的炉口(1)与冷却段的出口连接，所述冷却段的入口与干馏段的出口连接，所述干馏段的入口与干燥段的出口连接，所述干燥段的入口上方设置筛煤机；所述干熄焦炉的排焦口(10)下方设置皮带运输机。9.根据权利要求8所述的一种干法熄焦系统，其特征在于：所述炉口(1)与冷却段之间设置有控制阀，所述排焦口(10)的出口设置平板闸阀。2CN109233872A说明书1/4页一种工厂干熄焦炉及干法熄焦系统技术领域[0001]本发明属于兰炭熄焦领域，具体涉及一种工厂干熄焦炉及干法熄焦系统。背景技术[0002]目前我国兰炭生产中的熄焦工段主要采用湿法熄焦或水雾熄焦技术，即先用水熄灭红焦，然后再将焦炭烘干，该技术简单易行，但造成了资源浪费以及大气污染。发明内容[0003]针对现有技术，本发明提供了一种工厂干熄焦炉及干法熄焦系统，利用干熄焦炉对红焦进行熄焦，既能回收红焦显热，节约资源，又不会产生大气污染。[0004]为解决上述问题，本发明通过以下方案予以实现：[0005]一种工厂干熄焦炉，包括预存室、环形气道和循环气体冷却室，所述预存室和循环气体冷却室均为空腔结构；循环气体冷却室的上端与预存室的下端固定连接；所述环形气道沿预存室的外壁周向设置，环形气道与循环气体冷却室通过斜道连通，环形气道上开设有用于与吸热装置的输入端连接的循环气体出口，干熄焦炉上还设置有用于与吸热装
