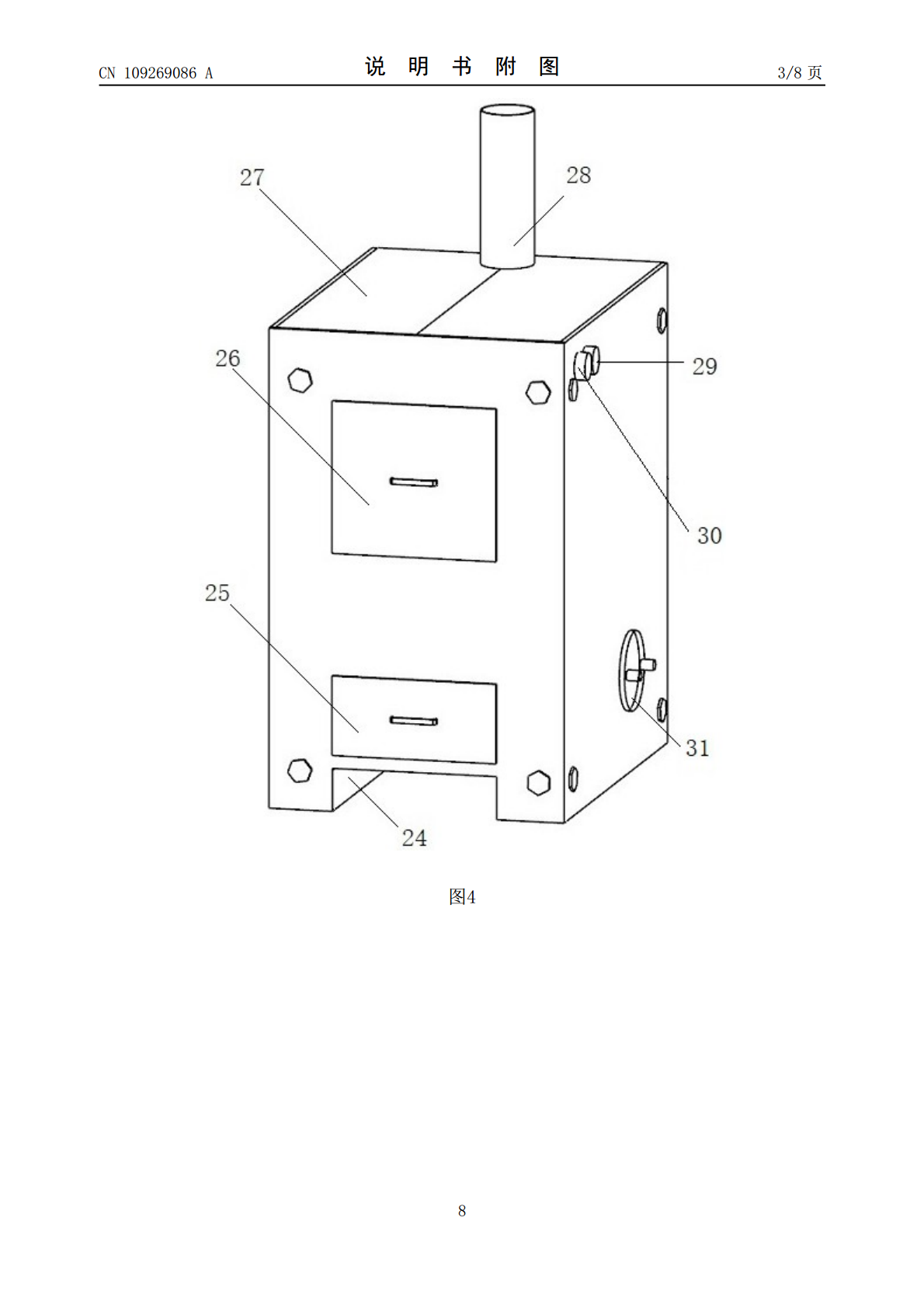

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109269086A(43)申请公布日2019.01.25(21)申请号201811299781.3(22)申请日2018.11.02(71)申请人袁良文地址556500贵州省黔东南苗族侗族自治州三穗县八弓镇金穗路44号B栋(72)发明人袁良文(74)专利代理机构贵阳东圣专利商标事务有限公司52002代理人于俊汉(51)Int.Cl.F24H1/10(2006.01)F24H9/20(2006.01)权利要求书1页说明书3页附图8页(54)发明名称即热式热水调节、储存系统(57)摘要本发明公开了即热式热水调节、储存系统，包括加热炉、热水调节装置，加热炉与热水调节装置固定连通，加热炉的炉体内的炉膛内安装有挂杆A、挂杆B、炉桥，挂杆A、挂杆B上挂有螺旋管，螺旋管的进水口和出水口分别连接循环水管A、循环水管B，温控感应开关B穿于炉体和外壳且安装于侧壁上，热水调节装置中的循环水管A连通出水口、水箱、热水管、排水管C，混水阀分别连通热水管、冷水管、排水管B，冷水管B分别连通水箱、自来水管、冷水管A，循环水管B中部安装有水泵，指示灯与水泵并联后串联已并联的手动开关和温控开关B。本发明的即热式热水调节、储存系统使用成本低，实现即烧、即热、即用，水温易调节，安全储存多余高温热水。CN109269086ACN109269086A权利要求书1/1页1.即热式热水调节、储存系统，包括加热炉（1）、热水调节装置（2），其特征在于：加热炉（1）与热水调节装置（2）固定连通，其中；加热炉（1）包括炉体（24）、外壳（27）、烟囱（28）、温控感应开关B（31）、螺旋管（32）、火沟（34），炉体（24）内设置的炉膛（35）内上部、中部、下部分别安装有挂杆A（33）、挂杆B（38）、炉桥（36），挂杆A（33）、挂杆B（38）上挂有螺旋管（32），炉体（24）外面安装有外壳（27），螺旋管（32）的进水口（30）、出水口（29）并排穿出炉体（24）和外壳（27），炉体（24）和外壳（27）侧面还安装有穿过炉体（24）和外壳（27）进入炉膛（35）的温控感应开关B（31），其中；热水调节装置（2）包括循环水管A（3）、热水管（4）、混水阀（9）、排水管B（10）、水箱（11）、冷水管A（12）、冷水管B（14）、水泵（21）、循坏水管B（22），循环水管A（3）两端分别连通出水口（29）、水箱（11），循环水管A（3）的中部分别连通有热水管（4）、排水管C（20），混水阀（9）分别连通热水管（4）、冷水管（12）、排水管C（10），冷水管A（12）与冷水管B（14）的中部连通，冷水管B（14）的两端分别与水箱（11）、自来水管连通，冷水管B（14）中部安装有手动阀C（13），循环水管B（22）的两端分别连通进水口（30）、水箱（11），循环水管B（22）的中部安装有水泵（21），指示灯（39）经导线与水泵（21）并联后串联已并联的手动开关（40）和温控开关B（31），螺旋管（32）的进水口（30）、出水口（29）分别连接循环水管B（22）、循环水管A（3）。2.如权利要求1所述的即热式热水调节、储存系统，其特征在于：所述炉体（24）与外壳（27）上面、侧面、后面之间有隔热层（37）。3.如权利要求1所述的即热式热水调节、储存系统，其特征在于：所述炉体（24）和外壳（27）前面上部设置有清洁口用清洁门（26）堵住，中部设置有加料口用加料门（25）堵住，炉体（24）下面设有进风口。4.如权利要求1所述的即热式热水调节、储存系统，其特征在于：所述火沟（34）为倒U型，两头分别与烟囱（28）和炉膛（35）相通。5.如权利要求1所述的即热式热水调节、储存系统，其特征在于：所述螺旋管（32）是采用铜或不锈钢材料制成。6.如权利要求1所述的即热式热水调节、储存系统，其特征在于：所述排水管C（20）连通排水管A（6），排水管A（6）上安装有电磁阀（23），排水管A（6）、排水管C（20）分别安装有手动阀A（5）、手动阀B（7），水箱（11）安装有温控感应开关A（16）。7.如权利要求1所述的即热式热水调节、储存系统，其特征在于：所述冷水管B（14）靠近水箱（11）处安装有泄压阀（19）。8.如权利要求1所述的即热式热水调节、储存系统，其特征在于：所述排水管C（20）与水箱（11）间的循环水管A（3）上安装有负压阀（8），水箱（11）安装有水压表（15）、排污管（18），排污管（18）上安装有手动阀D（17）。2CN109269086A说明书1/3页即热式热水调节、储存系统技术领域[0001]本发明属于热水设备技术领域，具体来说涉及即热式热水调节、储存系统。背景技术[0002]现今普遍使用的太阳能热
