一种生物质焦油燃烧系统.pdf

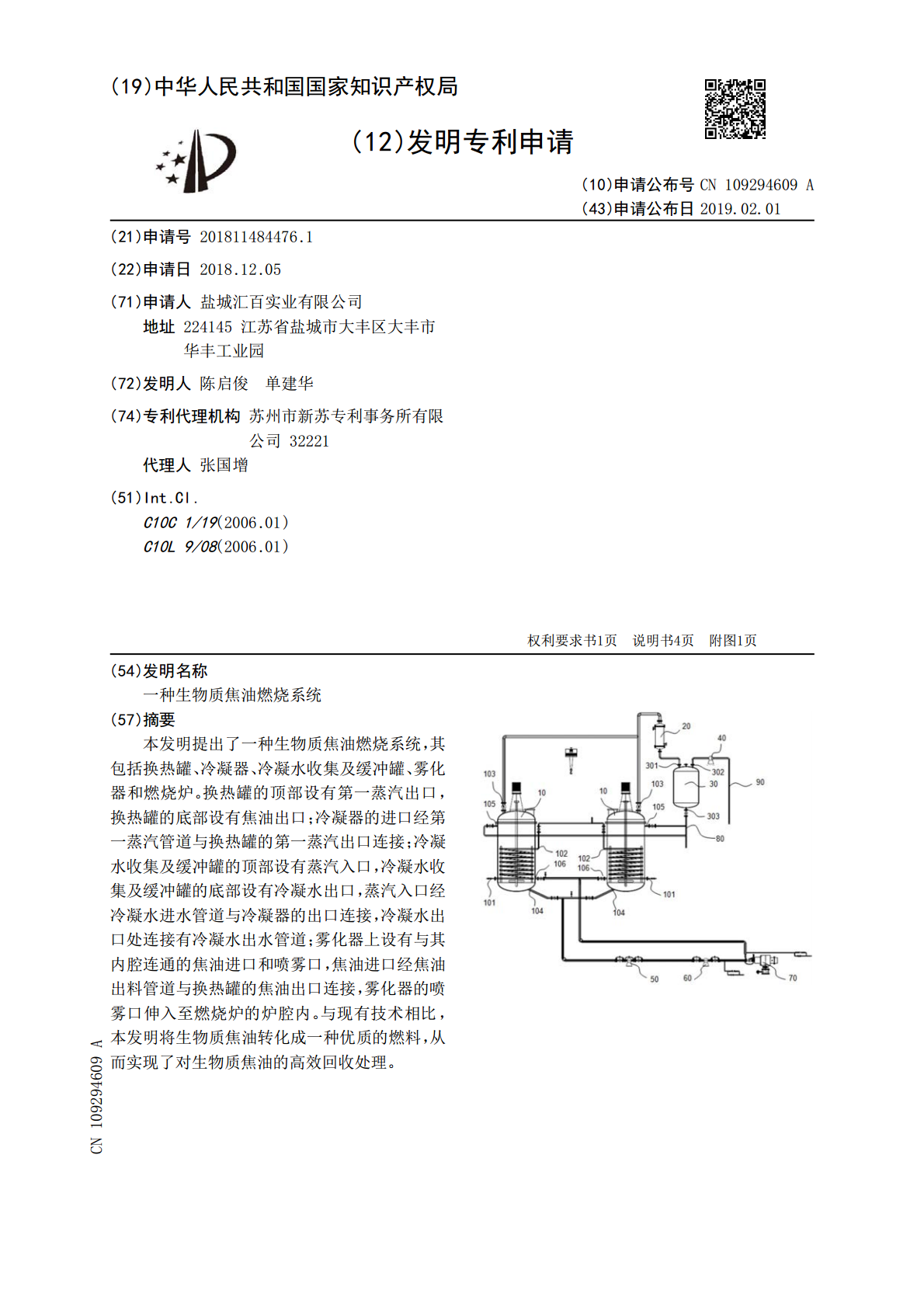

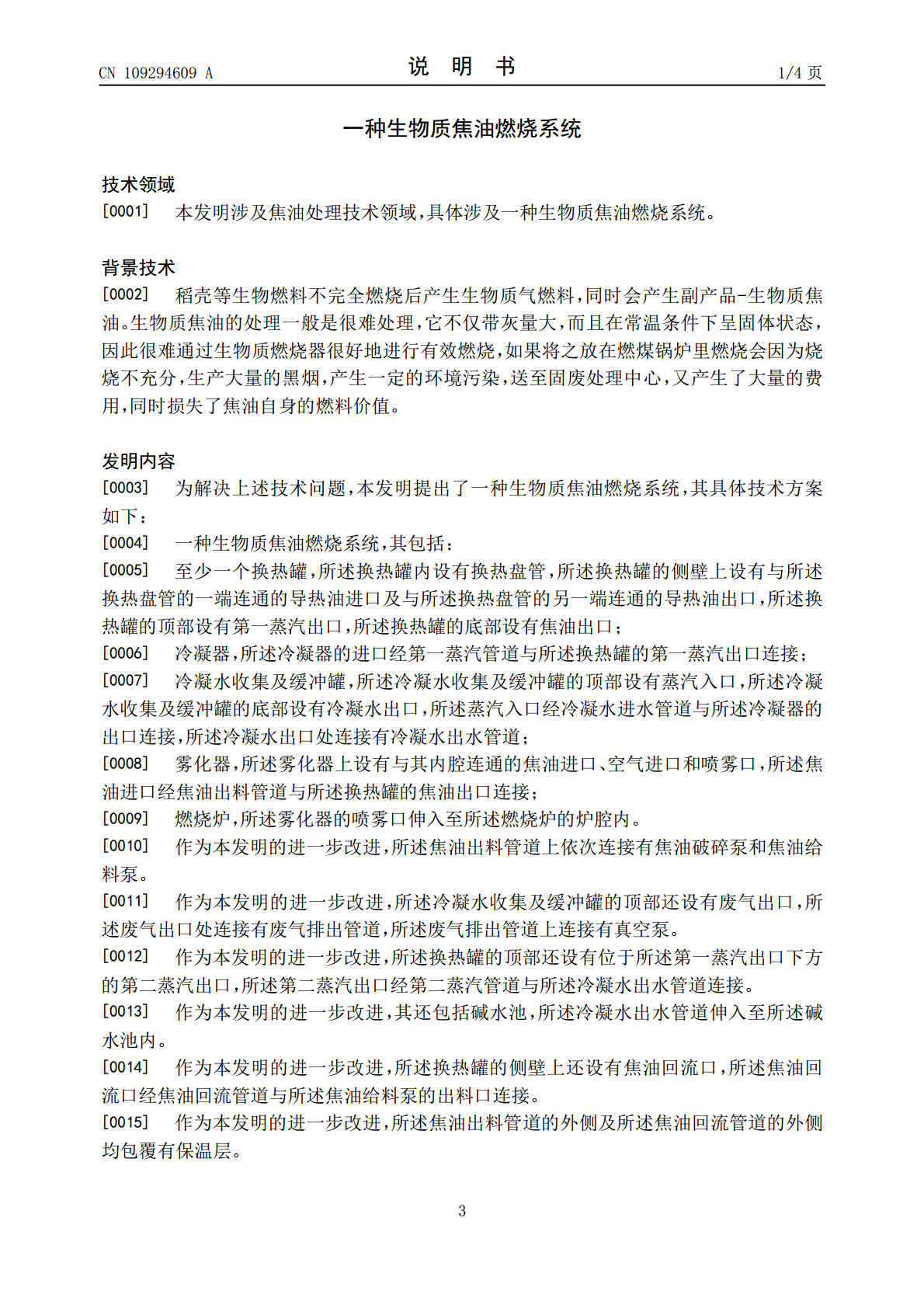

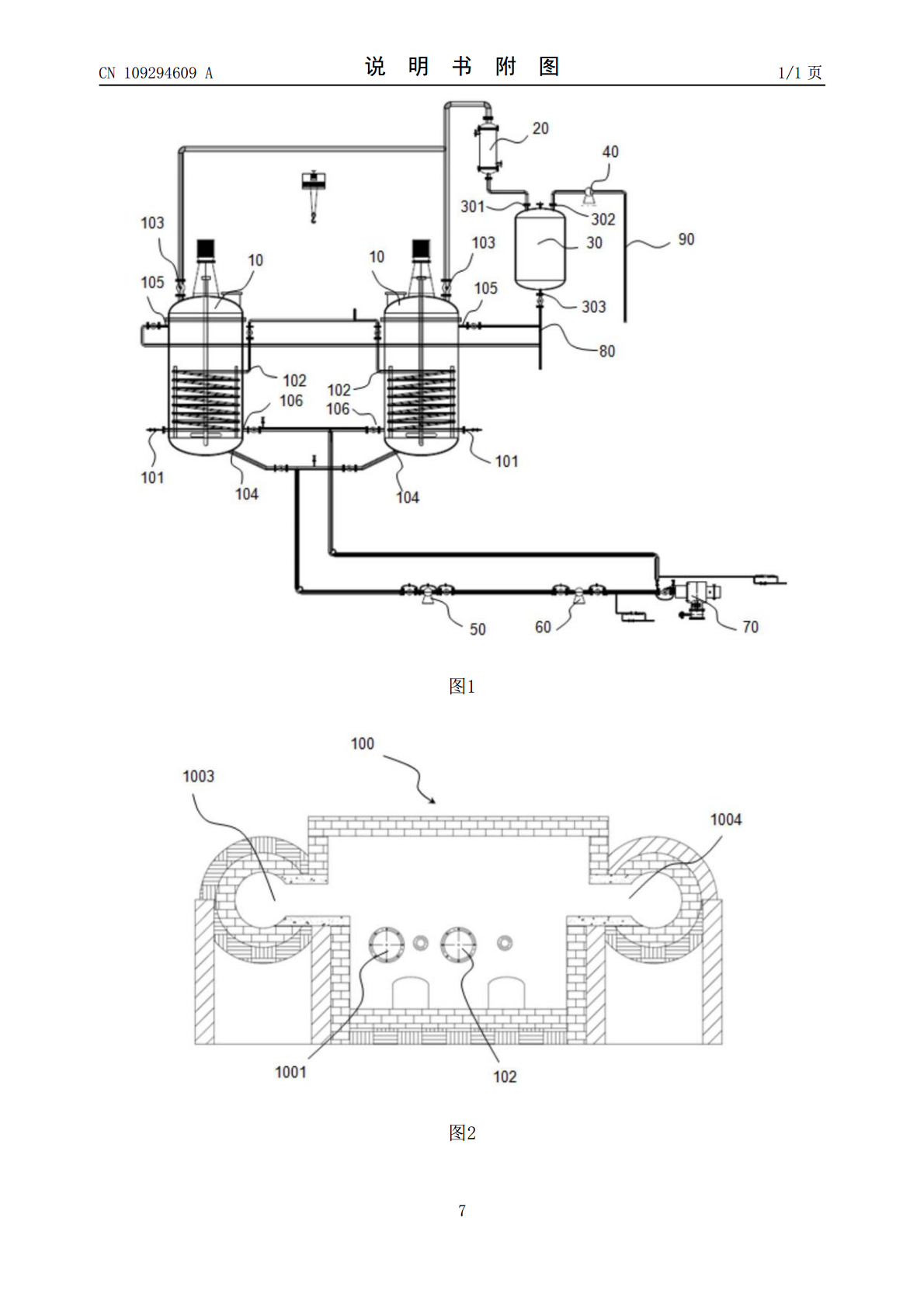

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109294609A(43)申请公布日2019.02.01(21)申请号201811484476.1(22)申请日2018.12.05(71)申请人盐城汇百实业有限公司地址224145江苏省盐城市大丰区大丰市华丰工业园(72)发明人陈启俊单建华(74)专利代理机构苏州市新苏专利事务所有限公司32221代理人张国增(51)Int.Cl.C10C1/19(2006.01)C10L9/08(2006.01)权利要求书1页说明书4页附图1页(54)发明名称一种生物质焦油燃烧系统(57)摘要本发明提出了一种生物质焦油燃烧系统，其包括换热罐、冷凝器、冷凝水收集及缓冲罐、雾化器和燃烧炉。换热罐的顶部设有第一蒸汽出口，换热罐的底部设有焦油出口；冷凝器的进口经第一蒸汽管道与换热罐的第一蒸汽出口连接；冷凝水收集及缓冲罐的顶部设有蒸汽入口，冷凝水收集及缓冲罐的底部设有冷凝水出口，蒸汽入口经冷凝水进水管道与冷凝器的出口连接，冷凝水出口处连接有冷凝水出水管道；雾化器上设有与其内腔连通的焦油进口和喷雾口，焦油进口经焦油出料管道与换热罐的焦油出口连接，雾化器的喷雾口伸入至燃烧炉的炉腔内。与现有技术相比，本发明将生物质焦油转化成一种优质的燃料，从而实现了对生物质焦油的高效回收处理。CN109294609ACN109294609A权利要求书1/1页1.一种生物质焦油燃烧系统，其特征在于，其包括：至少一个换热罐，所述换热罐内设有换热盘管，所述换热罐的侧壁上设有与所述换热盘管的一端连通的导热油进口及与所述换热盘管的另一端连通的导热油出口，所述换热罐的顶部设有第一蒸汽出口，所述换热罐的底部设有焦油出口；冷凝器，所述冷凝器的进口经第一蒸汽管道与所述换热罐的第一蒸汽出口连接；冷凝水收集及缓冲罐，所述冷凝水收集及缓冲罐的顶部设有蒸汽入口，所述冷凝水收集及缓冲罐的底部设有冷凝水出口，所述蒸汽入口经冷凝水进水管道与所述冷凝器的出口连接，所述冷凝水出口处连接有冷凝水出水管道；雾化器，所述雾化器上设有与其内腔连通的焦油进口、空气进口和喷雾口，所述焦油进口经焦油出料管道与所述换热罐的焦油出口连接；燃烧炉，所述雾化器的喷雾口伸入至所述燃烧炉的炉腔内。2.如权利要求1所述的生物质焦油燃烧系统，其特征在于：所述焦油出料管道上依次连接有焦油破碎泵和焦油给料泵。3.如权利要求1所述的生物质焦油燃烧系统，其特征在于：所述冷凝水收集及缓冲罐的顶部还设有废气出口，所述废气出口处连接有废气排出管道，所述废气排出管道上连接有真空泵。4.如权利要求1所述的生物质焦油燃烧系统，其特征在于：所述换热罐的顶部还设有位于所述第一蒸汽出口下方的第二蒸汽出口，所述第二蒸汽出口经第二蒸汽管道与所述冷凝水出水管道连接。5.如权利要求4所述的生物质焦油燃烧系统，其特征在于，其还包括碱水池，所述冷凝水出水管道伸入至所述碱水池内。6.如权利要求2所述的生物质焦油燃烧系统，其特征在于，所述换热罐的侧壁上还设有焦油回流口，所述焦油回流口经焦油回流管道与所述焦油给料泵的出料口连接。7.如权利要求6所述的生物质焦油燃烧系统，其特征在于，所述焦油出料管道的外侧及所述焦油回流管道的外侧均包覆有保温层。8.如权利要求7所述的生物质焦油燃烧系统，其特征在于，所述保温层为热水夹套，所述热水夹套内形成有热水容纳腔。2CN109294609A说明书1/4页一种生物质焦油燃烧系统技术领域[0001]本发明涉及焦油处理技术领域，具体涉及一种生物质焦油燃烧系统。背景技术[0002]稻壳等生物燃料不完全燃烧后产生生物质气燃料，同时会产生副产品-生物质焦油。生物质焦油的处理一般是很难处理，它不仅带灰量大，而且在常温条件下呈固体状态，因此很难通过生物质燃烧器很好地进行有效燃烧，如果将之放在燃煤锅炉里燃烧会因为烧烧不充分，生产大量的黑烟，产生一定的环境污染，送至固废处理中心，又产生了大量的费用，同时损失了焦油自身的燃料价值。发明内容[0003]为解决上述技术问题，本发明提出了一种生物质焦油燃烧系统，其具体技术方案如下：[0004]一种生物质焦油燃烧系统，其包括：[0005]至少一个换热罐，所述换热罐内设有换热盘管，所述换热罐的侧壁上设有与所述换热盘管的一端连通的导热油进口及与所述换热盘管的另一端连通的导热油出口，所述换热罐的顶部设有第一蒸汽出口，所述换热罐的底部设有焦油出口；[0006]冷凝器，所述冷凝器的进口经第一蒸汽管道与所述换热罐的第一蒸汽出口连接；[0007]冷凝水收集及缓冲罐，所述冷凝水收集及缓冲罐的顶部设有蒸汽入口，所述冷凝水收集及缓冲罐的底部设有冷凝水出口，所述蒸汽入口经冷凝水进水管道与所述冷凝器的出口连接，所述冷凝水出口处连接有冷凝水出水管道；[0008]雾化器，所述
