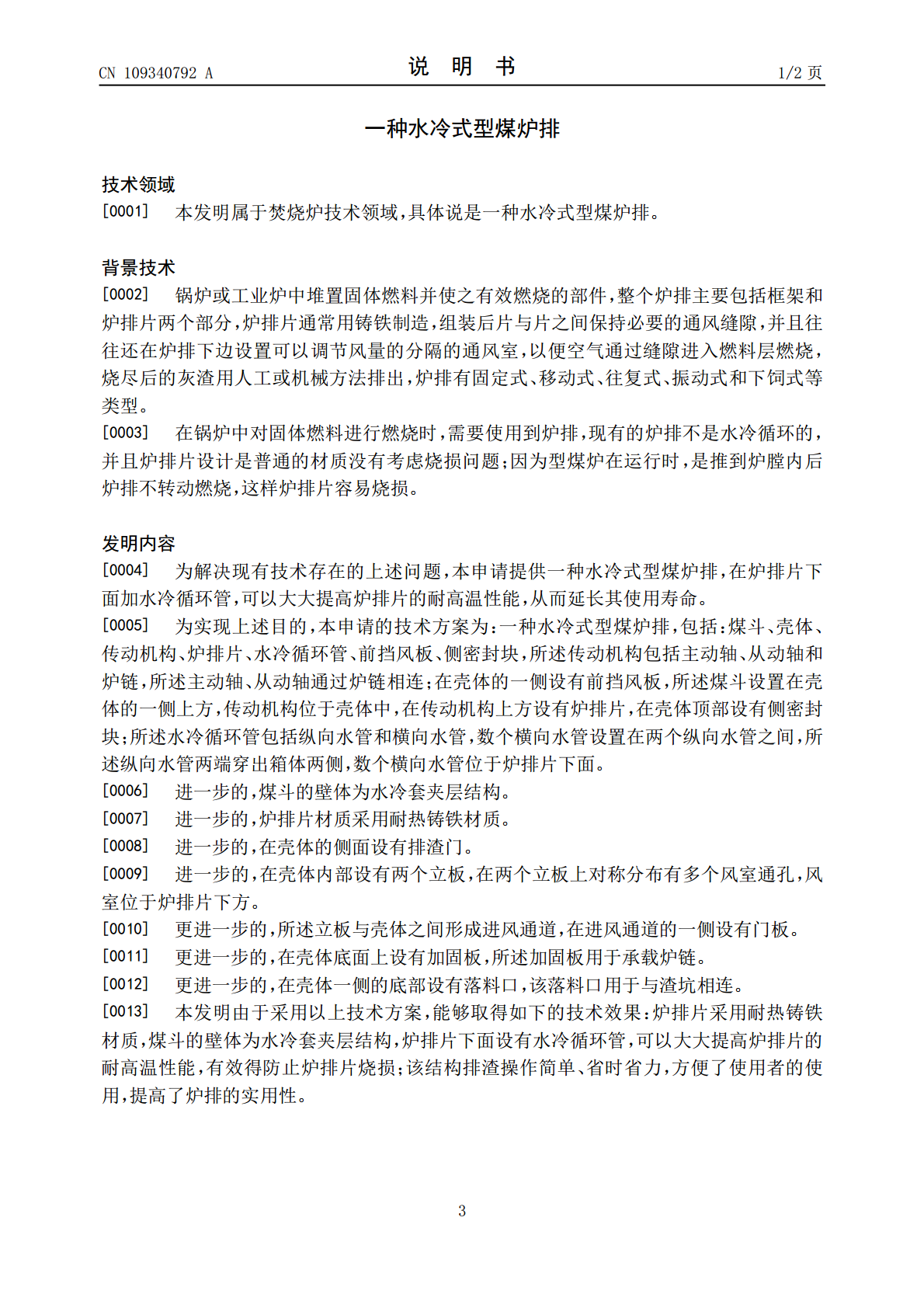

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109340792A(43)申请公布日2019.02.15(21)申请号201811375058.9(22)申请日2018.11.19(71)申请人瓦房店市永宁机械厂地址116326辽宁省大连市瓦房店永宁镇平家村(72)发明人刁晓光(74)专利代理机构大连智高专利事务所(特殊普通合伙)21235代理人毕进(51)Int.Cl.F23H11/12(2006.01)F23H11/18(2006.01)F23G5/44(2006.01)权利要求书1页说明书2页附图2页(54)发明名称一种水冷式型煤炉排(57)摘要本发明公开了一种水冷式型煤炉排，包括：煤斗、壳体、传动机构、炉排片、水冷循环管、前挡风板、侧密封块，所述传动机构包括主动轴、从动轴和炉链，所述主动轴、从动轴通过炉链相连；在壳体的一侧设有前挡风板，所述煤斗设置在壳体的一侧上方，传动机构位于壳体中，在传动机构上方设有炉排片，在壳体顶部设有侧密封块；所述水冷循环管包括纵向水管和横向水管，数个横向水管设置在两个纵向水管支架，所述横向水管两端穿出箱体两侧，数个横向水管位于炉排片下面。该结构排渣操作简单、省时省力，方便了使用者的使用，提高了炉排的实用性。CN109340792ACN109340792A权利要求书1/1页1.一种水冷式型煤炉排，其特征在于，包括：煤斗、壳体、传动机构、炉排片、水冷循环管、前挡风板、侧密封块，所述传动机构包括主动轴、从动轴和炉链，所述主动轴、从动轴通过炉链相连；在壳体的一侧设有前挡风板，所述煤斗设置在壳体的一侧上方，传动机构位于壳体中，在传动机构上方设有炉排片，在壳体顶部设有侧密封块；所述水冷循环管包括纵向水管和横向水管，数个横向水管设置在两个纵向水管之间，所述纵向水管两端穿出箱体两侧，数个横向水管位于炉排片下面。2.根据权利要求1所述一种水冷式型煤炉排，其特征在于，煤斗的壁体为水冷套夹层结构。3.根据权利要求1所述一种水冷式型煤炉排，其特征在于，炉排片材质采用耐热铸铁材质。4.根据权利要求1所述一种水冷式型煤炉排，其特征在于，在壳体的侧面设有排渣门。5.根据权利要求1所述一种水冷式型煤炉排，其特征在于，在壳体内部设有两个立板，在两个立板上对称分布有多个风室通孔，风室位于炉排片下方。6.根据权利要求5所述一种水冷式型煤炉排，其特征在于，所述立板与壳体之间形成进风通道，在进风通道的一侧设有门板。7.根据权利要求1所述一种水冷式型煤炉排，其特征在于，在壳体底面上设有加固板，所述加固板用于承载炉链。8.根据权利要求1所述一种水冷式型煤炉排，其特征在于，在壳体一侧的底部设有落料口，该落料口用于与渣坑相连。2CN109340792A说明书1/2页一种水冷式型煤炉排技术领域[0001]本发明属于焚烧炉技术领域，具体说是一种水冷式型煤炉排。背景技术[0002]锅炉或工业炉中堆置固体燃料并使之有效燃烧的部件，整个炉排主要包括框架和炉排片两个部分，炉排片通常用铸铁制造，组装后片与片之间保持必要的通风缝隙，并且往往还在炉排下边设置可以调节风量的分隔的通风室，以便空气通过缝隙进入燃料层燃烧，烧尽后的灰渣用人工或机械方法排出，炉排有固定式、移动式、往复式、振动式和下饲式等类型。[0003]在锅炉中对固体燃料进行燃烧时，需要使用到炉排，现有的炉排不是水冷循环的，并且炉排片设计是普通的材质没有考虑烧损问题；因为型煤炉在运行时，是推到炉膛内后炉排不转动燃烧，这样炉排片容易烧损。发明内容[0004]为解决现有技术存在的上述问题，本申请提供一种水冷式型煤炉排，在炉排片下面加水冷循环管，可以大大提高炉排片的耐高温性能，从而延长其使用寿命。[0005]为实现上述目的，本申请的技术方案为：一种水冷式型煤炉排，包括：煤斗、壳体、传动机构、炉排片、水冷循环管、前挡风板、侧密封块，所述传动机构包括主动轴、从动轴和炉链，所述主动轴、从动轴通过炉链相连；在壳体的一侧设有前挡风板，所述煤斗设置在壳体的一侧上方，传动机构位于壳体中，在传动机构上方设有炉排片，在壳体顶部设有侧密封块；所述水冷循环管包括纵向水管和横向水管，数个横向水管设置在两个纵向水管之间，所述纵向水管两端穿出箱体两侧，数个横向水管位于炉排片下面。[0006]进一步的，煤斗的壁体为水冷套夹层结构。[0007]进一步的，炉排片材质采用耐热铸铁材质。[0008]进一步的，在壳体的侧面设有排渣门。[0009]进一步的，在壳体内部设有两个立板，在两个立板上对称分布有多个风室通孔，风室位于炉排片下方。[0010]更进一步的，所述立板与壳体之间形成进风通道，在进风通道的一侧设有门板。[0011]更进一步的，在壳体底面上设有加固板，所述加固板用于承载炉链。[0012]更进一步的，在壳体
