一种环保型便于尾气处理的煤炉.pdf

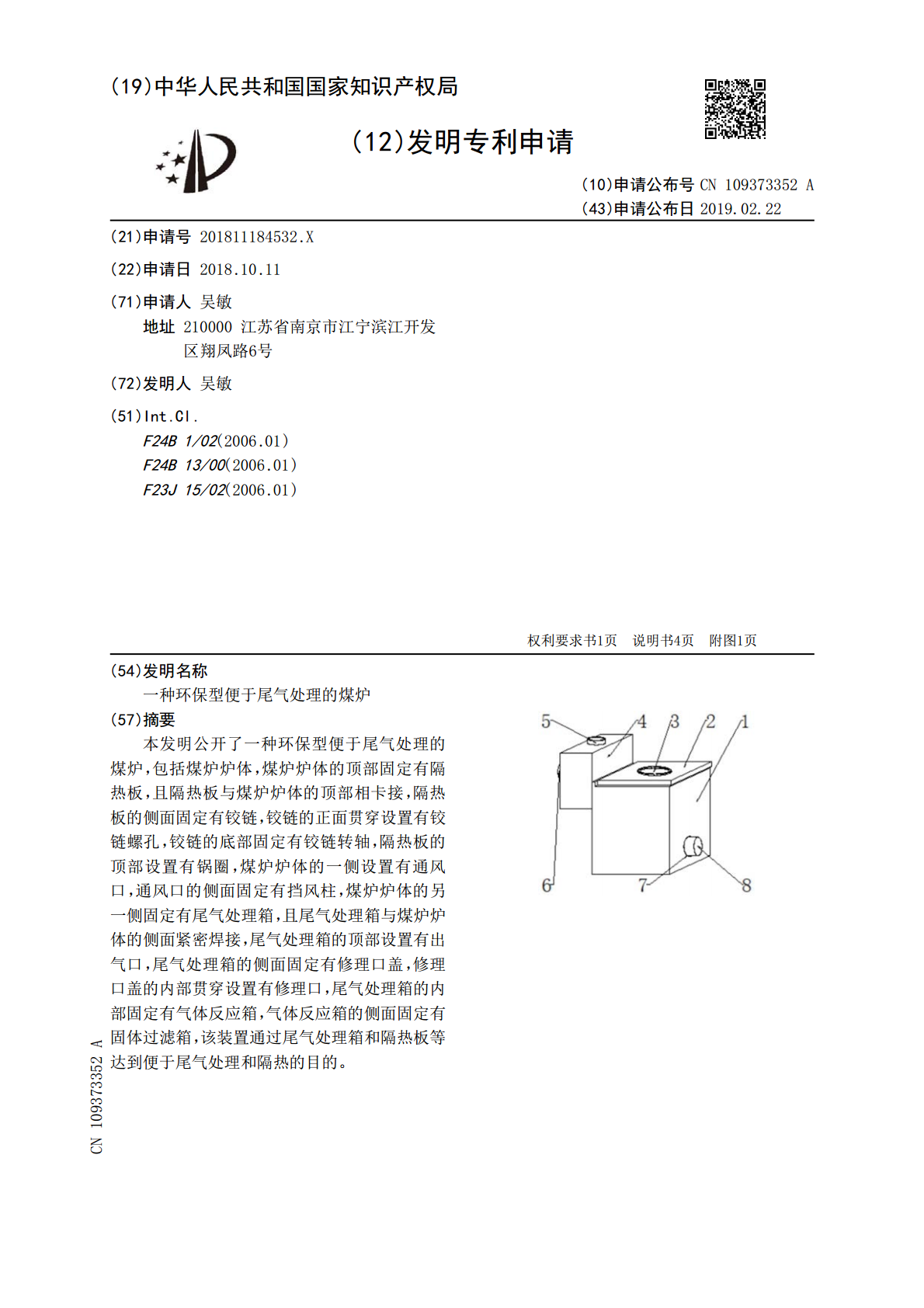

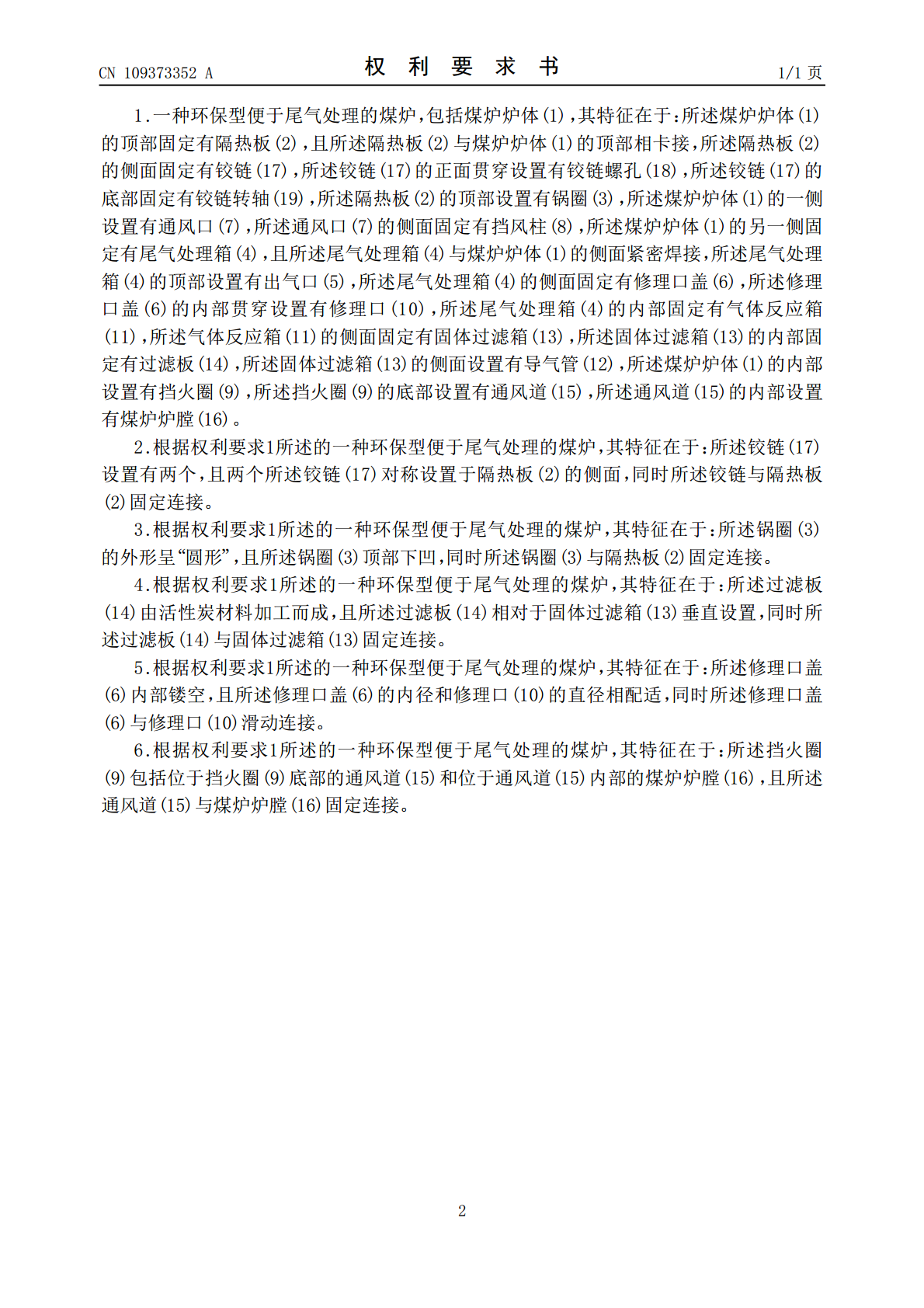

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109373352A(43)申请公布日2019.02.22(21)申请号201811184532.X(22)申请日2018.10.11(71)申请人吴敏地址210000江苏省南京市江宁滨江开发区翔凤路6号(72)发明人吴敏(51)Int.Cl.F24B1/02(2006.01)F24B13/00(2006.01)F23J15/02(2006.01)权利要求书1页说明书4页附图1页(54)发明名称一种环保型便于尾气处理的煤炉(57)摘要本发明公开了一种环保型便于尾气处理的煤炉，包括煤炉炉体，煤炉炉体的顶部固定有隔热板，且隔热板与煤炉炉体的顶部相卡接，隔热板的侧面固定有铰链，铰链的正面贯穿设置有铰链螺孔，铰链的底部固定有铰链转轴，隔热板的顶部设置有锅圈，煤炉炉体的一侧设置有通风口，通风口的侧面固定有挡风柱，煤炉炉体的另一侧固定有尾气处理箱，且尾气处理箱与煤炉炉体的侧面紧密焊接，尾气处理箱的顶部设置有出气口，尾气处理箱的侧面固定有修理口盖，修理口盖的内部贯穿设置有修理口，尾气处理箱的内部固定有气体反应箱，气体反应箱的侧面固定有固体过滤箱，该装置通过尾气处理箱和隔热板等达到便于尾气处理和隔热的目的。CN109373352ACN109373352A权利要求书1/1页1.一种环保型便于尾气处理的煤炉，包括煤炉炉体(1)，其特征在于：所述煤炉炉体(1)的顶部固定有隔热板(2)，且所述隔热板(2)与煤炉炉体(1)的顶部相卡接，所述隔热板(2)的侧面固定有铰链(17)，所述铰链(17)的正面贯穿设置有铰链螺孔(18)，所述铰链(17)的底部固定有铰链转轴(19)，所述隔热板(2)的顶部设置有锅圈(3)，所述煤炉炉体(1)的一侧设置有通风口(7)，所述通风口(7)的侧面固定有挡风柱(8)，所述煤炉炉体(1)的另一侧固定有尾气处理箱(4)，且所述尾气处理箱(4)与煤炉炉体(1)的侧面紧密焊接，所述尾气处理箱(4)的顶部设置有出气口(5)，所述尾气处理箱(4)的侧面固定有修理口盖(6)，所述修理口盖(6)的内部贯穿设置有修理口(10)，所述尾气处理箱(4)的内部固定有气体反应箱(11)，所述气体反应箱(11)的侧面固定有固体过滤箱(13)，所述固体过滤箱(13)的内部固定有过滤板(14)，所述固体过滤箱(13)的侧面设置有导气管(12)，所述煤炉炉体(1)的内部设置有挡火圈(9)，所述挡火圈(9)的底部设置有通风道(15)，所述通风道(15)的内部设置有煤炉炉膛(16)。2.根据权利要求1所述的一种环保型便于尾气处理的煤炉，其特征在于：所述铰链(17)设置有两个，且两个所述铰链(17)对称设置于隔热板(2)的侧面，同时所述铰链与隔热板(2)固定连接。3.根据权利要求1所述的一种环保型便于尾气处理的煤炉，其特征在于：所述锅圈(3)的外形呈“圆形”，且所述锅圈(3)顶部下凹，同时所述锅圈(3)与隔热板(2)固定连接。4.根据权利要求1所述的一种环保型便于尾气处理的煤炉，其特征在于：所述过滤板(14)由活性炭材料加工而成，且所述过滤板(14)相对于固体过滤箱(13)垂直设置，同时所述过滤板(14)与固体过滤箱(13)固定连接。5.根据权利要求1所述的一种环保型便于尾气处理的煤炉，其特征在于：所述修理口盖(6)内部镂空，且所述修理口盖(6)的内径和修理口(10)的直径相配适，同时所述修理口盖(6)与修理口(10)滑动连接。6.根据权利要求1所述的一种环保型便于尾气处理的煤炉，其特征在于：所述挡火圈(9)包括位于挡火圈(9)底部的通风道(15)和位于通风道(15)内部的煤炉炉膛(16)，且所述通风道(15)与煤炉炉膛(16)固定连接。2CN109373352A说明书1/4页一种环保型便于尾气处理的煤炉技术领域[0001]本发明涉及煤炉环保设备技术领域，具体为一种环保型便于尾气处理的煤炉。背景技术[0002]煤炉是以煤做为燃料的炉具，在北方用来冬季取暖和做饭使用，煤炉根据使用煤炭及其制品的不同而分为：普通煤炉、煤球炉、煤饼炉和蜂窝煤炉，普通煤炉直接以煤块作为燃料，煤球炉燃烧用煤末做成的煤球，煤饼是用煤做成饼状，上有小洞，蜂窝煤炉的构造因使用蜂窝煤而与普通煤炉稍有不同，前面的小门可以开关以便煤火保持不熄灭。[0003]但现有的煤炉由于煤燃烧产生大量的热量，使煤炉的炉身温度升高容易烫伤工作人员，同时由于煤炉的封闭性导致空气难以流通，在煤炉燃烧时由于空气流通不足问题使燃烧时需要的氧气不足，燃烧产生一氧化碳，对附近的工作人员造成伤害。[0004]所以，如何设计一种环保型便于尾气处理的煤炉，成为我们当前要解决的问题。发明内容[0005]本发明的目的在于提供一种环保型便于尾气处理的煤炉，以解决上述
