静电水膜除尘系统.pdf

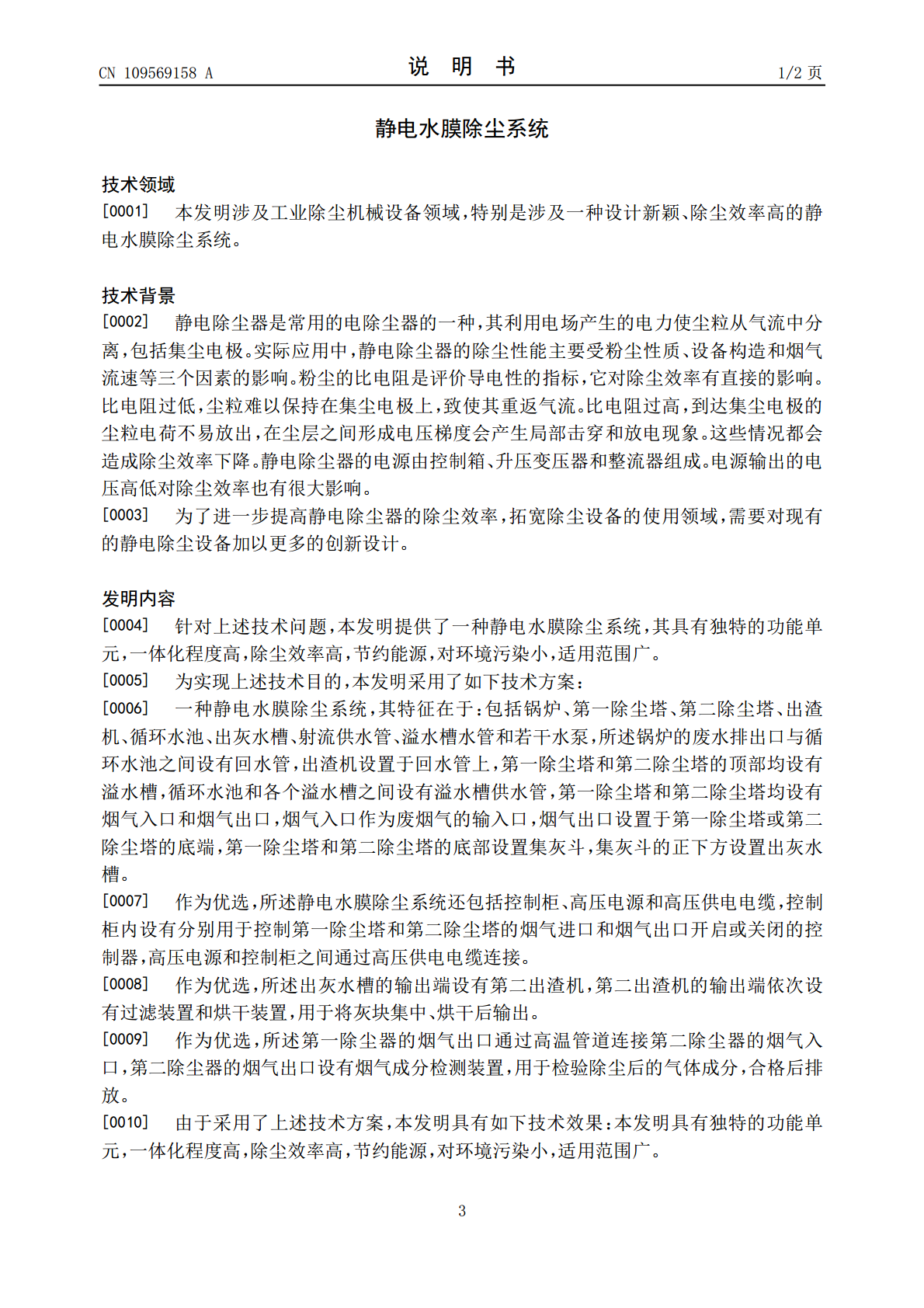

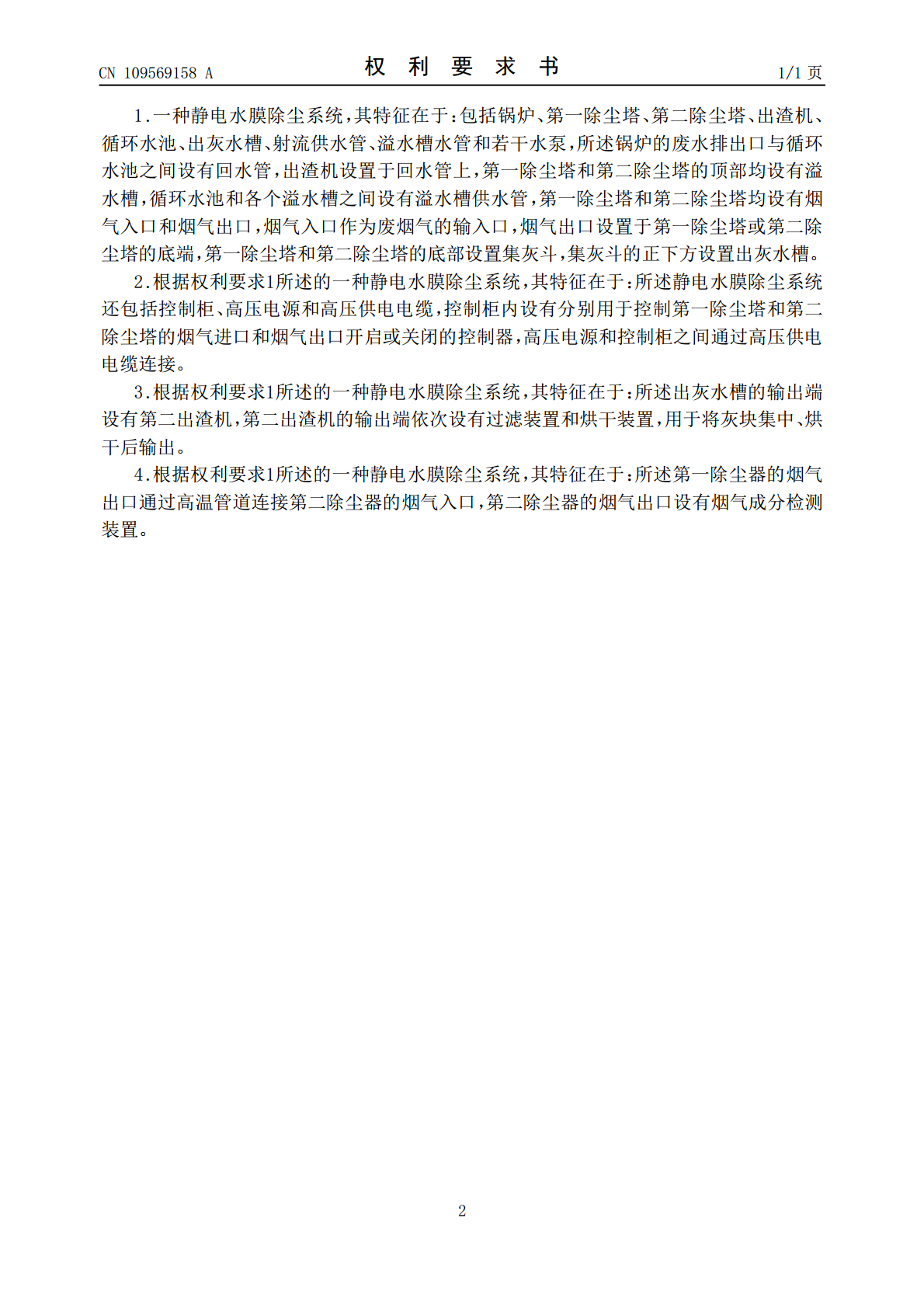

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109569158A(43)申请公布日2019.04.05(21)申请号201811521896.2(22)申请日2018.12.13(71)申请人江苏宝华环保科技有限公司地址221400江苏省徐州市新沂市经济开发区重庆路68号(72)发明人李小刚(51)Int.Cl.B01D50/00(2006.01)B01D47/02(2006.01)权利要求书1页说明书2页(54)发明名称静电水膜除尘系统(57)摘要本发明公开了一种静电水膜除尘系统，包括锅炉、第一除尘塔、第二除尘塔、出渣机、循环水池、出灰水槽、射流供水管、溢水槽水管和若干水泵，所述锅炉的废水排出口与循环水池之间设有回水管，出渣机设置于回水管上，第一除尘塔和第二除尘塔的顶部均设有溢水槽，循环水池和各个溢水槽之间设有溢水槽供水管等。本发明具有独特的功能单元，一体化程度高，除尘效率高，节约能源，对环境污染小，适用范围广。CN109569158ACN109569158A权利要求书1/1页1.一种静电水膜除尘系统，其特征在于：包括锅炉、第一除尘塔、第二除尘塔、出渣机、循环水池、出灰水槽、射流供水管、溢水槽水管和若干水泵，所述锅炉的废水排出口与循环水池之间设有回水管，出渣机设置于回水管上，第一除尘塔和第二除尘塔的顶部均设有溢水槽，循环水池和各个溢水槽之间设有溢水槽供水管，第一除尘塔和第二除尘塔均设有烟气入口和烟气出口，烟气入口作为废烟气的输入口，烟气出口设置于第一除尘塔或第二除尘塔的底端，第一除尘塔和第二除尘塔的底部设置集灰斗，集灰斗的正下方设置出灰水槽。2.根据权利要求1所述的一种静电水膜除尘系统，其特征在于：所述静电水膜除尘系统还包括控制柜、高压电源和高压供电电缆，控制柜内设有分别用于控制第一除尘塔和第二除尘塔的烟气进口和烟气出口开启或关闭的控制器，高压电源和控制柜之间通过高压供电电缆连接。3.根据权利要求1所述的一种静电水膜除尘系统，其特征在于：所述出灰水槽的输出端设有第二出渣机，第二出渣机的输出端依次设有过滤装置和烘干装置，用于将灰块集中、烘干后输出。4.根据权利要求1所述的一种静电水膜除尘系统，其特征在于：所述第一除尘器的烟气出口通过高温管道连接第二除尘器的烟气入口，第二除尘器的烟气出口设有烟气成分检测装置。2CN109569158A说明书1/2页静电水膜除尘系统技术领域[0001]本发明涉及工业除尘机械设备领域，特别是涉及一种设计新颖、除尘效率高的静电水膜除尘系统。技术背景[0002]静电除尘器是常用的电除尘器的一种，其利用电场产生的电力使尘粒从气流中分离，包括集尘电极。实际应用中，静电除尘器的除尘性能主要受粉尘性质、设备构造和烟气流速等三个因素的影响。粉尘的比电阻是评价导电性的指标，它对除尘效率有直接的影响。比电阻过低，尘粒难以保持在集尘电极上，致使其重返气流。比电阻过高，到达集尘电极的尘粒电荷不易放出，在尘层之间形成电压梯度会产生局部击穿和放电现象。这些情况都会造成除尘效率下降。静电除尘器的电源由控制箱、升压变压器和整流器组成。电源输出的电压高低对除尘效率也有很大影响。[0003]为了进一步提高静电除尘器的除尘效率，拓宽除尘设备的使用领域，需要对现有的静电除尘设备加以更多的创新设计。发明内容[0004]针对上述技术问题，本发明提供了一种静电水膜除尘系统，其具有独特的功能单元，一体化程度高，除尘效率高，节约能源，对环境污染小，适用范围广。[0005]为实现上述技术目的，本发明采用了如下技术方案：[0006]一种静电水膜除尘系统，其特征在于：包括锅炉、第一除尘塔、第二除尘塔、出渣机、循环水池、出灰水槽、射流供水管、溢水槽水管和若干水泵，所述锅炉的废水排出口与循环水池之间设有回水管，出渣机设置于回水管上，第一除尘塔和第二除尘塔的顶部均设有溢水槽，循环水池和各个溢水槽之间设有溢水槽供水管，第一除尘塔和第二除尘塔均设有烟气入口和烟气出口，烟气入口作为废烟气的输入口，烟气出口设置于第一除尘塔或第二除尘塔的底端，第一除尘塔和第二除尘塔的底部设置集灰斗，集灰斗的正下方设置出灰水槽。[0007]作为优选，所述静电水膜除尘系统还包括控制柜、高压电源和高压供电电缆，控制柜内设有分别用于控制第一除尘塔和第二除尘塔的烟气进口和烟气出口开启或关闭的控制器，高压电源和控制柜之间通过高压供电电缆连接。[0008]作为优选，所述出灰水槽的输出端设有第二出渣机，第二出渣机的输出端依次设有过滤装置和烘干装置，用于将灰块集中、烘干后输出。[0009]作为优选，所述第一除尘器的烟气出口通过高温管道连接第二除尘器的烟气入口，第二除尘器的烟气出口设有烟气成分检测装置，用于检验除尘后的气体成分，合格后排放。[0010]由于采用了上述技术
