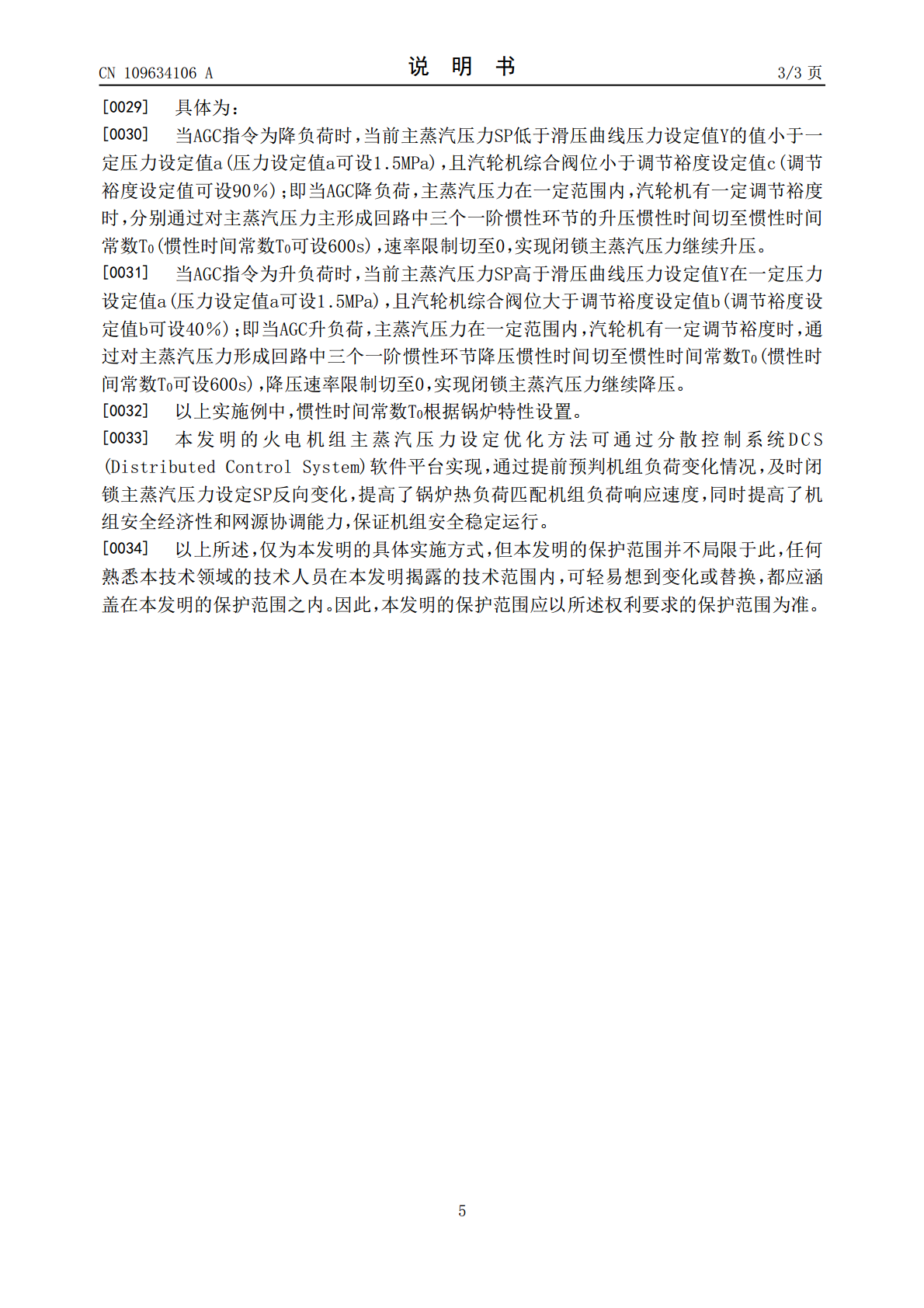

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109634106A(43)申请公布日2019.04.16(21)申请号201811530609.4(22)申请日2018.12.14(71)申请人中国大唐集团科学技术研究院有限公司西北电力试验研究院地址710021陕西省西安市未央区经济开发区凤城七路155号(72)发明人邹包产刘永红李云赵宇潘越(74)专利代理机构西安睿通知识产权代理事务所(特殊普通合伙)61218代理人惠文轩(51)Int.Cl.G05B13/02(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种火电机组主蒸汽压力设定优化方法(57)摘要本发明属于火力发电技术领域，具体公开了一种火电机组主蒸汽压力设定优化方法，包括：构建主蒸汽压力设定SP主形成回路，再针对机组升降负荷和压力设定变化不同情况，分别设置三个一阶惯性环节升压和降压惯性时间，分别设置压力速率限制中升压和降压速率，分别设置主蒸汽压力设定SP降负荷闭锁升压、升负荷闭锁降压两个预判回路。本发明通过提前预判机组负荷变化情况，及时闭锁主蒸汽压力设定SP反向变化，提高锅炉热负荷匹配机组负荷响应速度，同时提高机组安全经济性和网源协调能力，保证机组安全稳定运行。CN109634106ACN109634106A权利要求书1/1页1.一种火电机组主蒸汽压力设定优化方法，其特征在于，包括以下步骤：步骤1，构建主蒸汽压力设定SP主形成回路，依次为：AGC指令或运行人员负荷指令、负荷速率限制、滑压函数曲线确定、三个一阶惯性环节、压力速率限制；步骤2，根据机组升降负荷和压力设定变化不同情况，分别设置三个一阶惯性环节升压和降压惯性时间；步骤3，根据机组升降负荷和压力设定变化不同情况，分别设置压力速率限制中升压和降压速率；步骤4，根据步骤2和步骤3中设置的三个一阶惯性环节升压和降压惯性时间，以及压力速率限制中升压和降压速率，建立主蒸汽压力设定SP的预判回路。2.根据权利要求1所述的火电机组主蒸汽压力设定优化方法，其特征在于，所述主蒸汽压力设定SP的预判回路包含闭锁升压回路和闭锁降压回路。3.根据权利要求2所述的火电机组主蒸汽压力设定优化方法，其特征在于，所述闭锁升压回路具体为：当AGC指令为降负荷，滑压曲线压力设定值Y与当前主蒸汽压力SP的差值小于压力设定值a，并且汽轮机综合阈位小于调节裕度设定值c时，分别通过将主蒸汽压力SP主形成回路中的三个一阶惯性环节的升压惯性时间切至惯性时间常数T0，升压速率限制切至0，实现闭锁主蒸汽压力继续升压。4.根据权利要求2所述的火电机组主蒸汽压力设定优化方法，其特征在于，所述闭锁降压回路具体为：当AGC指令为升负荷，当前主蒸汽压力SP与滑压曲线压力设定值Y的差值小于压力设定值a，并且汽轮机综合阈位大于调节裕度设定值b时，分别通过将主蒸汽压力SP主形成回路中的三个一阶惯性环节的升压惯性时间切至惯性时间常数T0，降压速率限制切至0，实现闭锁主蒸汽压力继续降压。5.根据权利要求3或4所述的火电机组主蒸汽压力设定优化方法，其特征在于，所述压力设定值a为1-1.5MPa。6.根据权利要求3所述的火电机组主蒸汽压力设定优化方法，其特征在于，所述调节裕度设定值c为85-95％。7.根据权利要求3或4所述的火电机组主蒸汽压力设定优化方法，其特征在于，所述惯性时间常数T0为不小于600s。8.根据权利要求4所述的火电机组主蒸汽压力设定优化方法，其特征在于，所述调节裕度设定值b为40-50％。2CN109634106A说明书1/3页一种火电机组主蒸汽压力设定优化方法技术领域[0001]本发明涉及火力发电技术领域，尤其涉及一种火电机组主蒸汽压力设定优化方法，适用于机组频繁变负荷工况。背景技术[0002]近年来随着电网中风电、光伏发电等新能源供电比例提高，以及电网对出台的《电厂并网管理细则》和《辅助服务补偿》两项细则考核趋严，火力发电机组自动发电控制AGC(AutomaticGenerationControl)负荷指令频繁快速变化，主蒸汽压力设定值基于大惯性、大迟延特性，滞后于负荷变化；机组负荷调节和主蒸汽压力调节方向出现相反情况，原有协调控制系统设计的主蒸汽压力设定值形成回路无法适应AGC指令快速频繁波动，导致机组主蒸汽压力波动大、两项细则考核严重，机组煤、水、风等各系统跟随波动大，甚至严重影响了机组安全稳定运行。发明内容[0003]针对现有技术中存在的问题，本发明的目的在于提供一种火电机组主蒸汽压力设定优化方法，提前预判机组负荷，提高锅炉热负荷匹配机组负荷响应速度，同时提高机组安全经济性和网源协调能力。[0004]为达到上述目的，本发明采用以下技术方案予以实现。[0005]一种火电机组主蒸汽压力设定优化方法，包括以下步
