一种真火壁炉仿真陶瓷假材用耐高温涂料.pdf

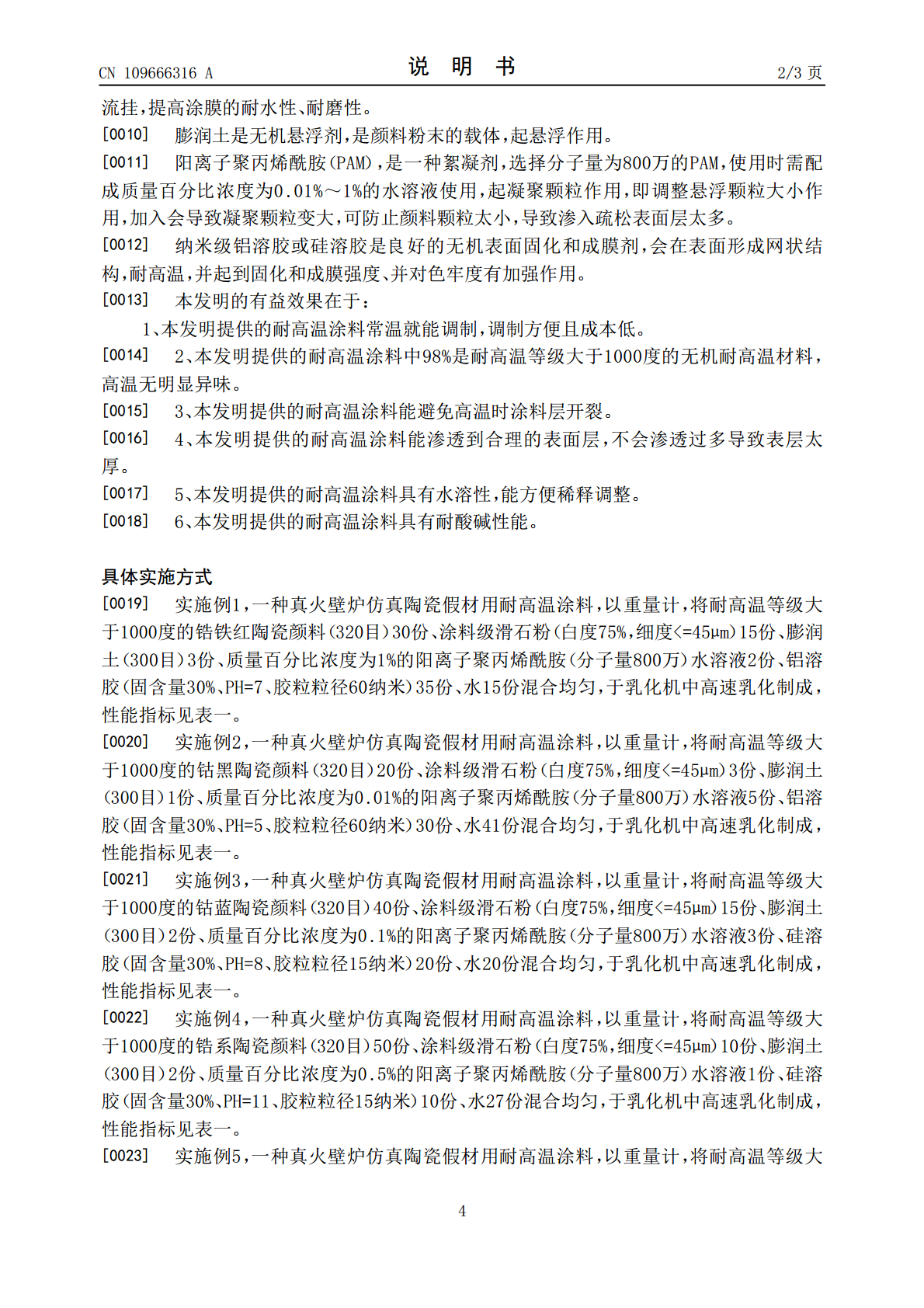

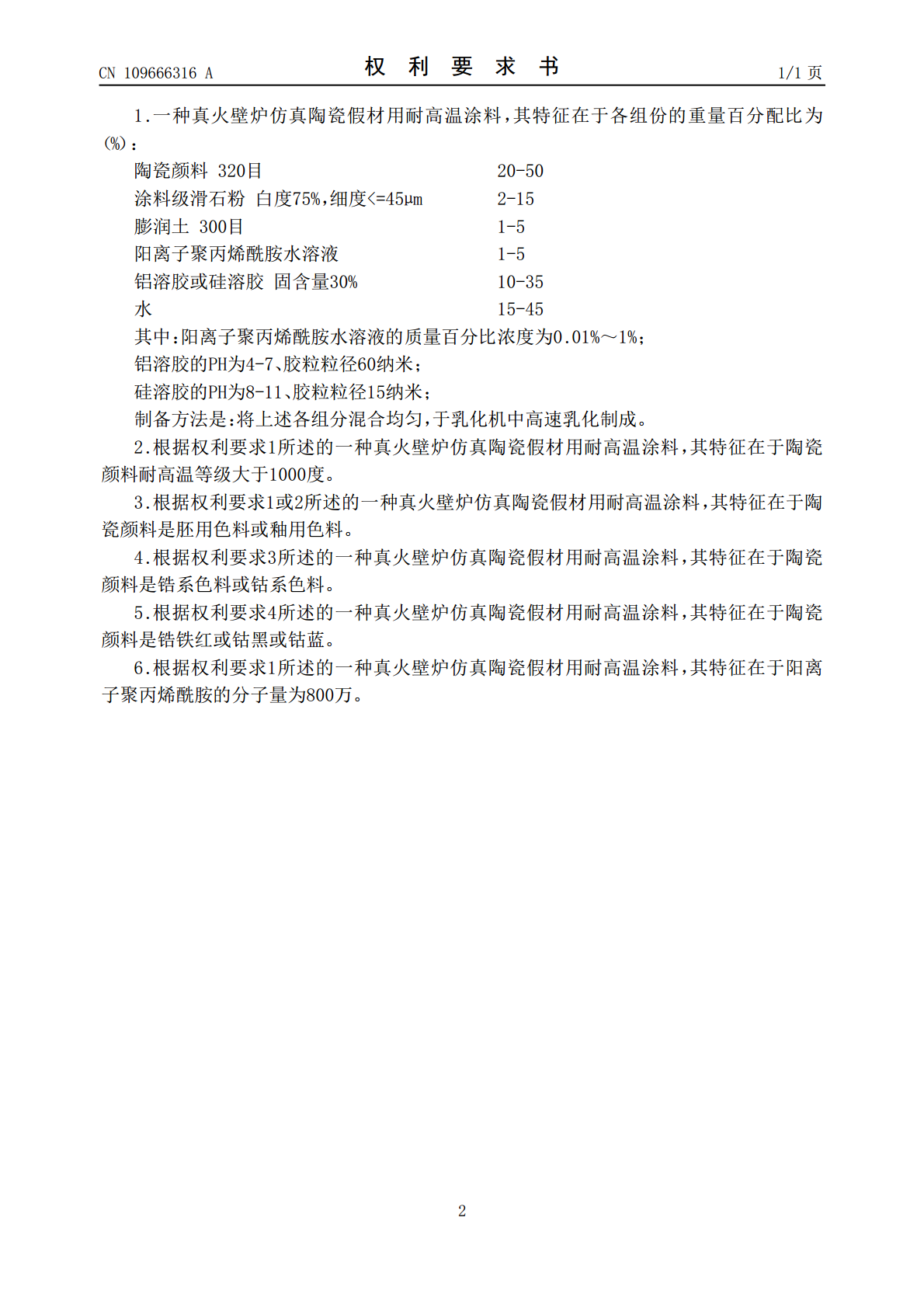

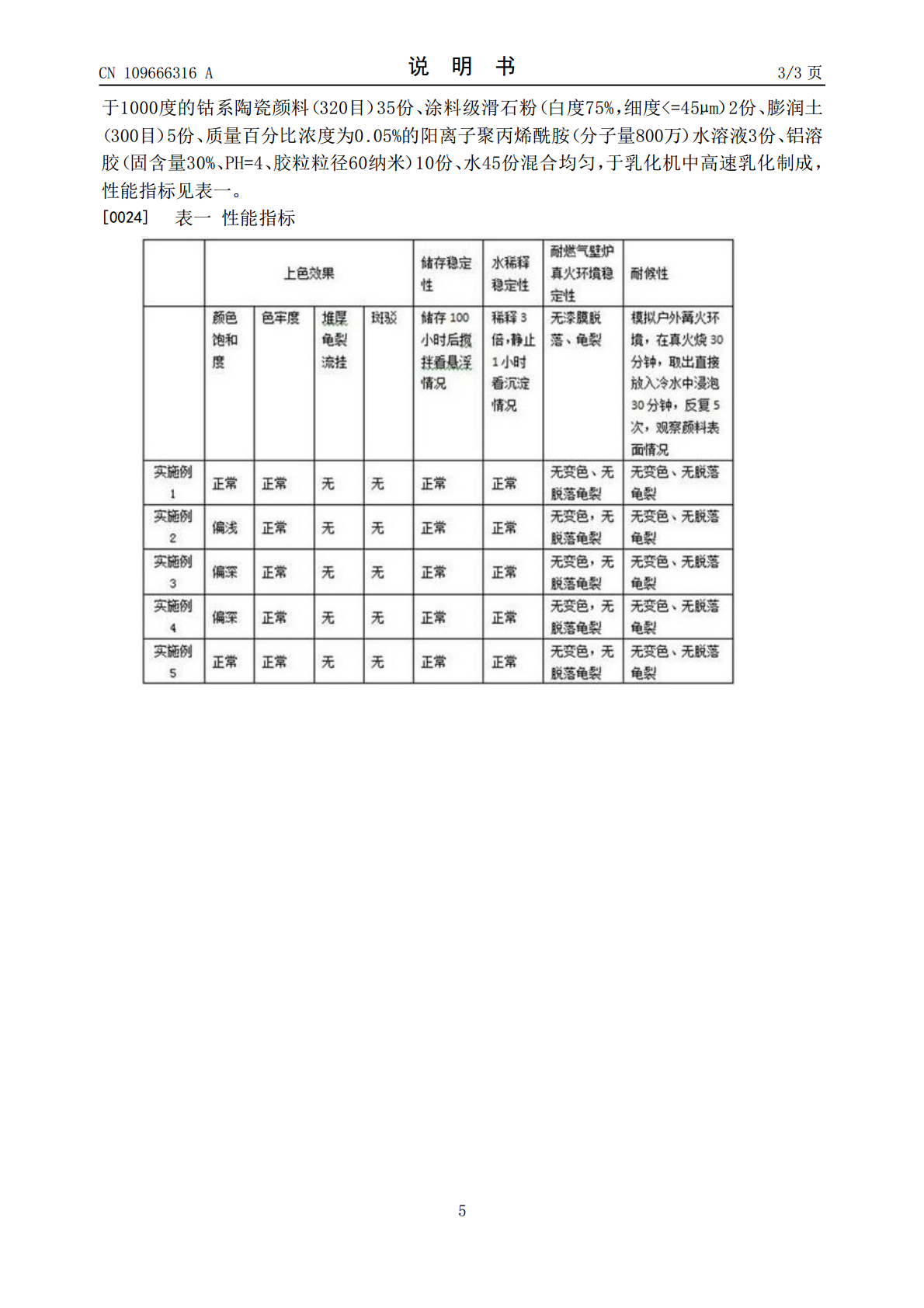

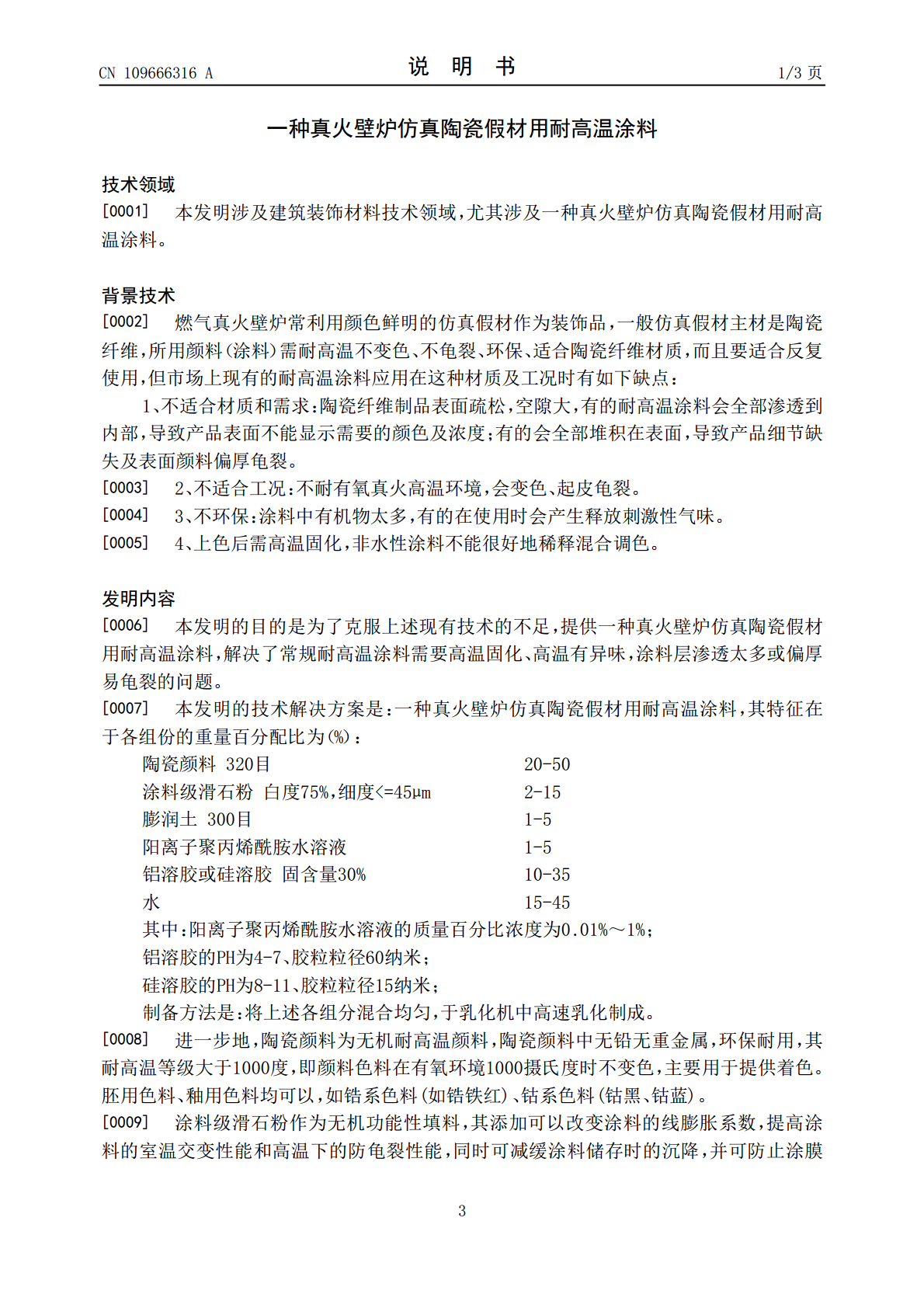

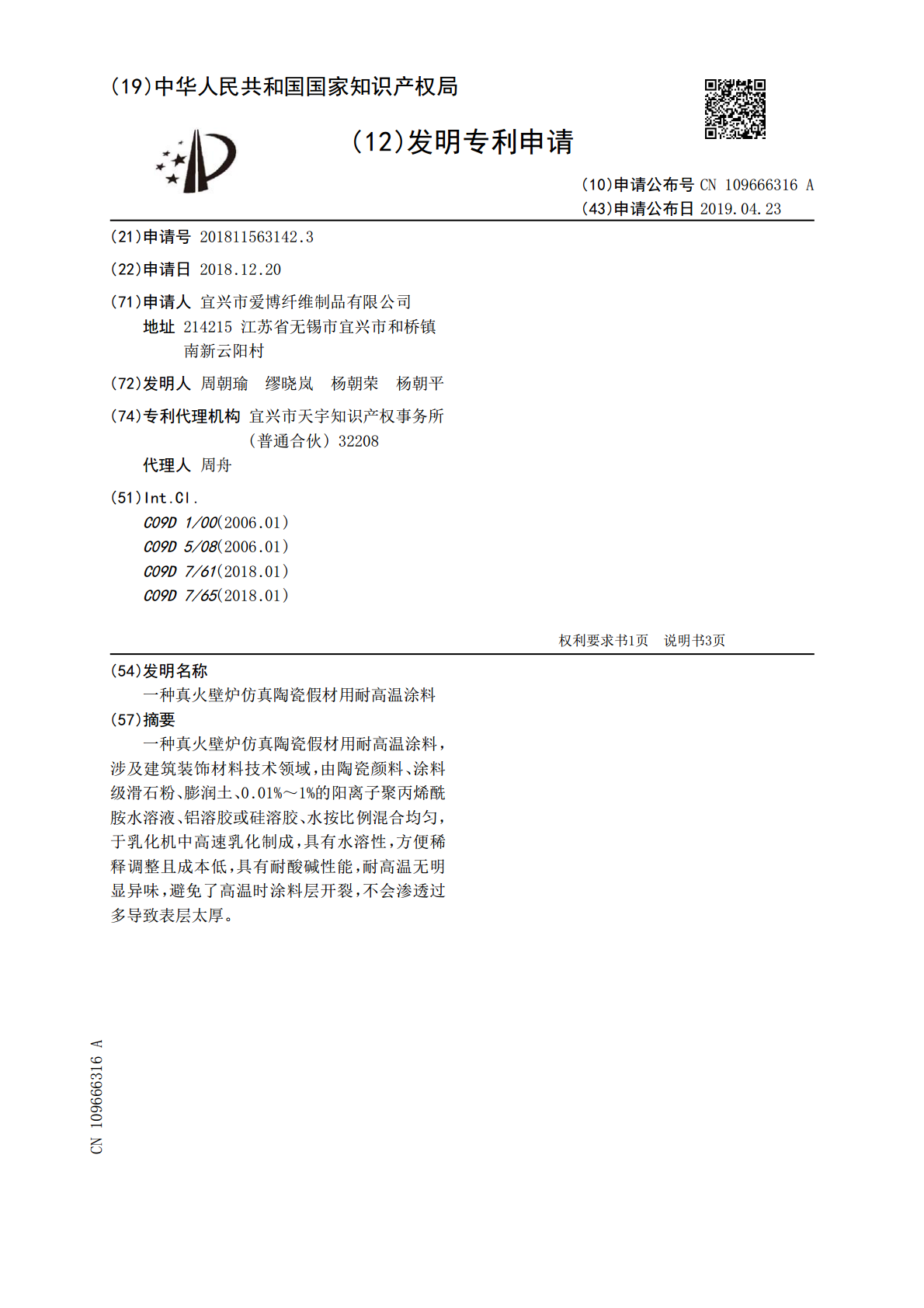

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109666316A(43)申请公布日2019.04.23(21)申请号201811563142.3(22)申请日2018.12.20(71)申请人宜兴市爱博纤维制品有限公司地址214215江苏省无锡市宜兴市和桥镇南新云阳村(72)发明人周朝瑜缪晓岚杨朝荣杨朝平(74)专利代理机构宜兴市天宇知识产权事务所(普通合伙)32208代理人周舟(51)Int.Cl.C09D1/00(2006.01)C09D5/08(2006.01)C09D7/61(2018.01)C09D7/65(2018.01)权利要求书1页说明书3页(54)发明名称一种真火壁炉仿真陶瓷假材用耐高温涂料(57)摘要一种真火壁炉仿真陶瓷假材用耐高温涂料，涉及建筑装饰材料技术领域，由陶瓷颜料、涂料级滑石粉、膨润土、0.01%～1%的阳离子聚丙烯酰胺水溶液、铝溶胶或硅溶胶、水按比例混合均匀，于乳化机中高速乳化制成，具有水溶性，方便稀释调整且成本低，具有耐酸碱性能，耐高温无明显异味，避免了高温时涂料层开裂，不会渗透过多导致表层太厚。CN109666316ACN109666316A权利要求书1/1页1.一种真火壁炉仿真陶瓷假材用耐高温涂料，其特征在于各组份的重量百分配比为（%）：陶瓷颜料320目20-50涂料级滑石粉白度75%，细度<=45μm2-15膨润土300目1-5阳离子聚丙烯酰胺水溶液1-5铝溶胶或硅溶胶固含量30%10-35水15-45其中：阳离子聚丙烯酰胺水溶液的质量百分比浓度为0.01%～1%；铝溶胶的PH为4-7、胶粒粒径60纳米；硅溶胶的PH为8-11、胶粒粒径15纳米；制备方法是：将上述各组分混合均匀，于乳化机中高速乳化制成。2.根据权利要求1所述的一种真火壁炉仿真陶瓷假材用耐高温涂料，其特征在于陶瓷颜料耐高温等级大于1000度。3.根据权利要求1或2所述的一种真火壁炉仿真陶瓷假材用耐高温涂料，其特征在于陶瓷颜料是胚用色料或釉用色料。4.根据权利要求3所述的一种真火壁炉仿真陶瓷假材用耐高温涂料，其特征在于陶瓷颜料是锆系色料或钴系色料。5.根据权利要求4所述的一种真火壁炉仿真陶瓷假材用耐高温涂料，其特征在于陶瓷颜料是锆铁红或钴黑或钴蓝。6.根据权利要求1所述的一种真火壁炉仿真陶瓷假材用耐高温涂料，其特征在于阳离子聚丙烯酰胺的分子量为800万。2CN109666316A说明书1/3页一种真火壁炉仿真陶瓷假材用耐高温涂料技术领域[0001]本发明涉及建筑装饰材料技术领域，尤其涉及一种真火壁炉仿真陶瓷假材用耐高温涂料。背景技术[0002]燃气真火壁炉常利用颜色鲜明的仿真假材作为装饰品，一般仿真假材主材是陶瓷纤维，所用颜料（涂料）需耐高温不变色、不龟裂、环保、适合陶瓷纤维材质，而且要适合反复使用，但市场上现有的耐高温涂料应用在这种材质及工况时有如下缺点：1、不适合材质和需求：陶瓷纤维制品表面疏松，空隙大，有的耐高温涂料会全部渗透到内部，导致产品表面不能显示需要的颜色及浓度；有的会全部堆积在表面，导致产品细节缺失及表面颜料偏厚龟裂。[0003]2、不适合工况：不耐有氧真火高温环境，会变色、起皮龟裂。[0004]3、不环保：涂料中有机物太多，有的在使用时会产生释放刺激性气味。[0005]4、上色后需高温固化，非水性涂料不能很好地稀释混合调色。发明内容[0006]本发明的目的是为了克服上述现有技术的不足，提供一种真火壁炉仿真陶瓷假材用耐高温涂料，解决了常规耐高温涂料需要高温固化、高温有异味，涂料层渗透太多或偏厚易龟裂的问题。[0007]本发明的技术解决方案是：一种真火壁炉仿真陶瓷假材用耐高温涂料，其特征在于各组份的重量百分配比为（%）：陶瓷颜料320目20-50涂料级滑石粉白度75%，细度<=45μm2-15膨润土300目1-5阳离子聚丙烯酰胺水溶液1-5铝溶胶或硅溶胶固含量30%10-35水15-45其中：阳离子聚丙烯酰胺水溶液的质量百分比浓度为0.01%～1%；铝溶胶的PH为4-7、胶粒粒径60纳米；硅溶胶的PH为8-11、胶粒粒径15纳米；制备方法是：将上述各组分混合均匀，于乳化机中高速乳化制成。[0008]进一步地，陶瓷颜料为无机耐高温颜料，陶瓷颜料中无铅无重金属，环保耐用，其耐高温等级大于1000度，即颜料色料在有氧环境1000摄氏度时不变色，主要用于提供着色。胚用色料、釉用色料均可以，如锆系色料(如锆铁红)、钴系色料(钴黑、钴蓝)。[0009]涂料级滑石粉作为无机功能性填料，其添加可以改变涂料的线膨胀系数，提高涂料的室温交变性能和高温下的防龟裂性能，同时可减缓涂料储存时的沉降，并可防止涂膜3CN109666316A说明书2/3页流挂，提高涂膜的耐水性、耐磨性。[0010]膨润土是无
