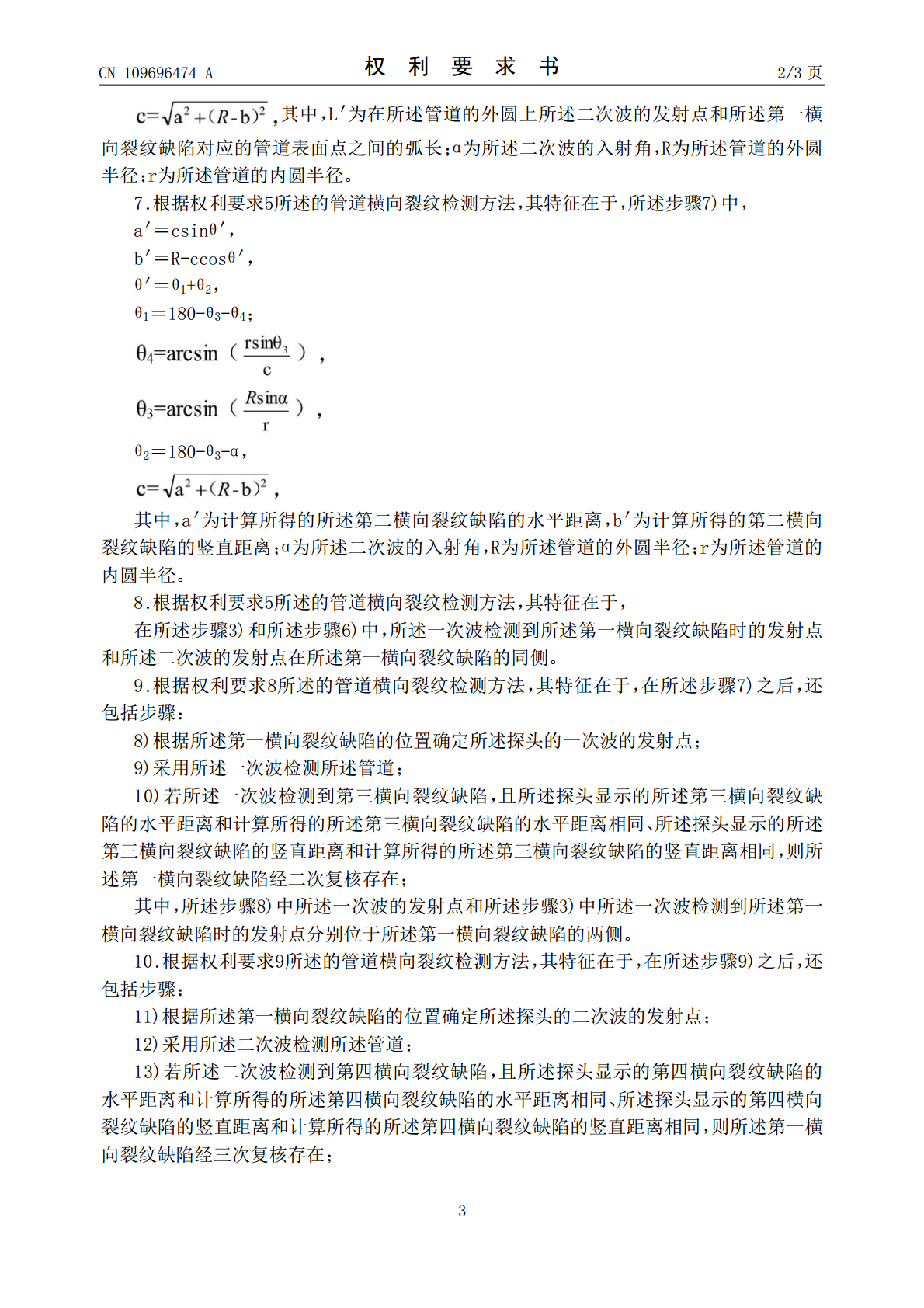

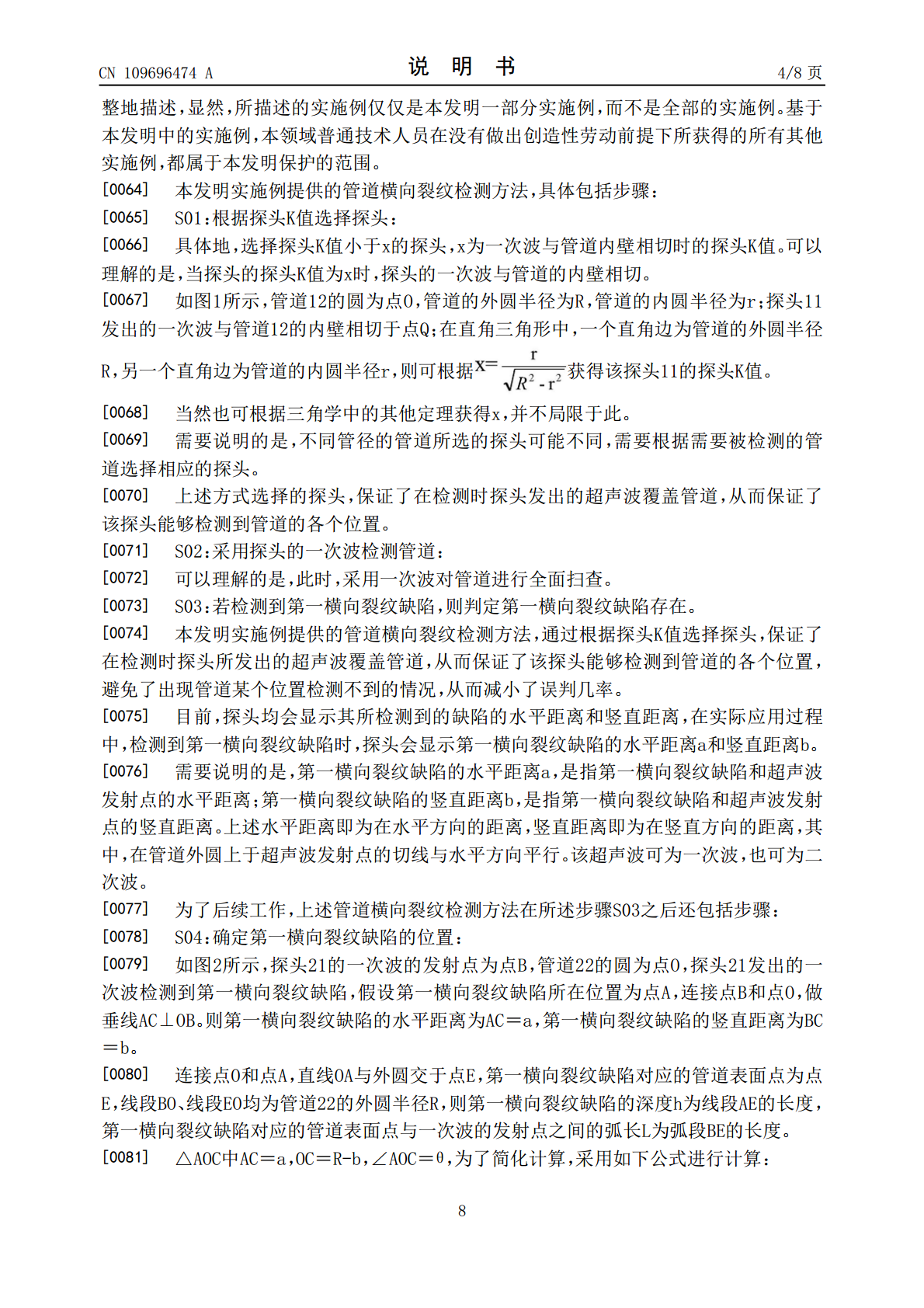

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109696474A(43)申请公布日2019.04.30(21)申请号201811534298.9(22)申请日2018.12.14(71)申请人国电锅炉压力容器检验有限公司地址102209北京市昌平区未来科技城北区国电新能源技术研究院309号楼6层9607室申请人国电石横发电有限公司(72)发明人张广兴张军武因芳张建耿雷史海营柳兴国(74)专利代理机构北京集佳知识产权代理有限公司11227代理人胡素莉李海建(51)Int.Cl.G01N29/04(2006.01)G01N29/24(2006.01)权利要求书3页说明书8页附图3页(54)发明名称管道横向裂纹检测方法(57)摘要本发明公开了一种管道横向裂纹检测方法，包括步骤：1)选择探头K值小于x的探头，x为一次波与管道内壁相切时的探头K值；2)采用所述探头的一次波检测管道；3)若检测到第一横向裂纹缺陷，则判定第一横向裂纹缺陷存在。本发明公开的管道横向裂纹检测方法，通过根据探头K值选择探头，保证了在检测时探头所发出的超声波覆盖管道，从而保证了该探头能够检测到管道的各个位置，避免了出现管道某个位置检测不到的情况，从而减小了误判几率。CN109696474ACN109696474A权利要求书1/3页1.一种管道横向裂纹检测方法，其特征在于，包括步骤：1)选择探头K值小于x的探头，x为一次波与管道内壁相切时的探头K值；2)采用所述探头的一次波检测管道；3)若检测到第一横向裂纹缺陷，则判定第一横向裂纹缺陷存在。2.根据权利要求1所述的管道横向裂纹检测方法，其特征在于，其中，R为所述管道的外圆半径；r为所述管道的内圆半径。3.根据权利要求1所述的管道横向裂纹检测方法，其特征在于，在所述步骤3)之后，还包括步骤：4)根据所述探头显示的所述第一横向裂纹缺陷的水平距离a和竖直距离b，计算所述第一横向裂纹缺陷的深度h、所述第一横向裂纹缺陷对应的管道表面点与所述一次波的发射点之间的弧长L，根据所述一次波的发射点、L和h确定所述第一横向裂纹缺陷的位置。4.根据权利要求3所述的管道横向裂纹检测方法，其特征在于，其中，R为所述管道的外圆半径。5.根据权利要求3所述的管道横向裂纹检测方法，其特征在于，在所述步骤4)之后，还包括步骤：5)根据所述第一横向裂纹缺陷的位置确定所述探头的二次波的发射点；6)采用所述二次波检测所述管道；7)若所述二次波检测到第二横向裂纹缺陷，且所述探头显示的所述第二横向裂纹缺陷的水平距离和计算所得的第二横向裂纹缺陷的水平距离相同、所述探头显示的所述第二横向裂纹缺陷的竖直距离和计算所得的第二横向裂纹缺陷的竖直距离相同，则所述第一横向裂纹缺陷经一次复核存在。6.根据权利要求5所述的管道横向裂纹检测方法，其特征在于，所述步骤5)中，θ′＝θ1+θ2，θ1＝180-θ3-θ4，θ2＝180-θ3-α，2CN109696474A权利要求书2/3页其中，L′为在所述管道的外圆上所述二次波的发射点和所述第一横向裂纹缺陷对应的管道表面点之间的弧长；α为所述二次波的入射角，R为所述管道的外圆半径；r为所述管道的内圆半径。7.根据权利要求5所述的管道横向裂纹检测方法，其特征在于，所述步骤7)中，a′＝csinθ′，b′＝R-ccosθ′，θ′＝θ1+θ2，θ1＝180-θ3-θ4；θ2＝180-θ3-α，其中，a′为计算所得的所述第二横向裂纹缺陷的水平距离，b′为计算所得的第二横向裂纹缺陷的竖直距离；α为所述二次波的入射角，R为所述管道的外圆半径；r为所述管道的内圆半径。8.根据权利要求5所述的管道横向裂纹检测方法，其特征在于，在所述步骤3)和所述步骤6)中，所述一次波检测到所述第一横向裂纹缺陷时的发射点和所述二次波的发射点在所述第一横向裂纹缺陷的同侧。9.根据权利要求8所述的管道横向裂纹检测方法，其特征在于，在所述步骤7)之后，还包括步骤：8)根据所述第一横向裂纹缺陷的位置确定所述探头的一次波的发射点；9)采用所述一次波检测所述管道；10)若所述一次波检测到第三横向裂纹缺陷，且所述探头显示的所述第三横向裂纹缺陷的水平距离和计算所得的所述第三横向裂纹缺陷的水平距离相同、所述探头显示的所述第三横向裂纹缺陷的竖直距离和计算所得的所述第三横向裂纹缺陷的竖直距离相同，则所述第一横向裂纹缺陷经二次复核存在；其中，所述步骤8)中所述一次波的发射点和所述步骤3)中所述一次波检测到所述第一横向裂纹缺陷时的发射点分别位于所述第一横向裂纹缺陷的两侧。10.根据权利要求9所述的管道横向裂纹检测方法，其特征在于，在所述步骤9)之后，还包括步骤：11)根据所述第一横向裂纹缺陷的位置确定所述探头的二次波的发射点；12)采用所述二次波检测所述管道；1
