生活垃圾热解处理与电厂协同系统及方法.pdf

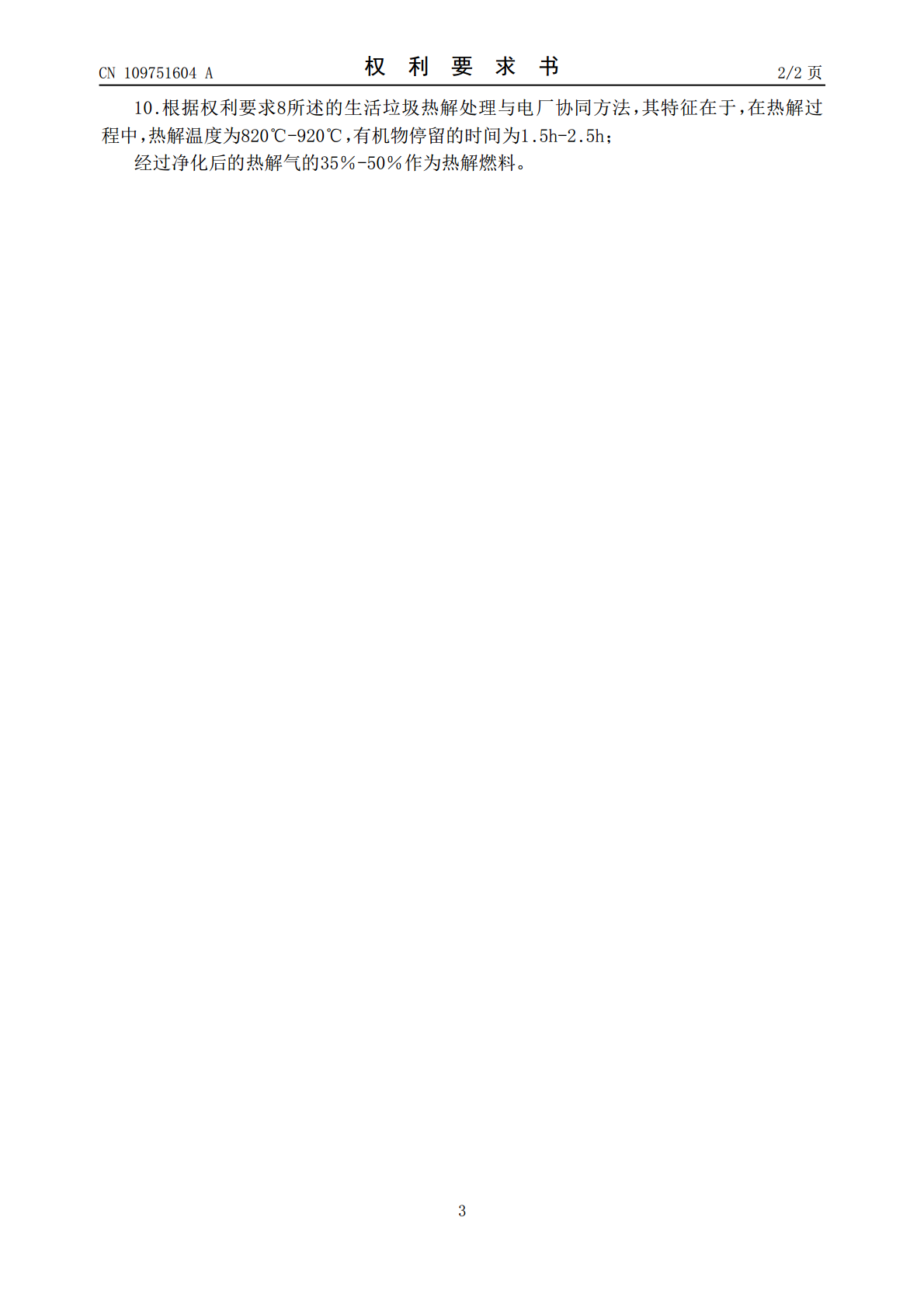

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109751604A(43)申请公布日2019.05.14(21)申请号201910039712.7C10B53/00(2006.01)(22)申请日2019.01.16C10B47/30(2006.01)C10B57/00(2006.01)(71)申请人武汉博立达农业科技发展有限公司地址430300湖北省武汉市黄陂区盘龙城经济开发区许庙村F学府一期A3幢1-2层2号(72)发明人李鹏李相宏(74)专利代理机构北京景闻知识产权代理有限公司11742代理人李芳(51)Int.Cl.F23G5/02(2006.01)F23G5/027(2006.01)F23G5/033(2006.01)F23G5/32(2006.01)权利要求书2页说明书5页附图1页(54)发明名称生活垃圾热解处理与电厂协同系统及方法(57)摘要本发明公开了一种生活垃圾热解处理与电厂协同系统及方法，所述生活垃圾热解处理与电厂协同系统包括：分选设备；预处理设备，所述预处理设备与所述分选设备相连；热解设备，所述热解设备与所述预处理设备相连；热解油气净化设备，所述热解油气净化设备与所述热解设备相连；电厂锅炉，所述电厂锅炉分别与所述热解油气净化设备和所述热解设备相连。根据本发明实施例的生活垃圾热解处理与电厂协同系统及方法将垃圾热解与电厂发电协同，既能实现生活垃圾清洁处理及资源化利用，又能缩短工艺流程以提高经济效益。CN109751604ACN109751604A权利要求书1/2页1.一种生活垃圾热解处理与电厂协同系统，其特征在于，包括：分选设备；预处理设备，所述预处理设备与所述分选设备相连；热解设备，所述热解设备与所述预处理设备相连；热解油气净化设备，所述热解油气净化设备与所述热解设备相连；电厂锅炉，所述电厂锅炉分别与所述热解油气净化设备和所述热解设备相连。2.根据权利要求1所述的生活垃圾热解处理与电厂协同系统，其特征在于，所述分选设备包括依次相连的磁选装置和筛分装置，所述筛分装置与所述预处理设备相连。3.根据权利要求1所述的生活垃圾热解处理与电厂协同系统，其特征在于，所述分选设备具有渣土出口、金属/玻璃出口、有机物出口，所述有机物出口与所述预处理设备相连。4.根据权利要求1所述的生活垃圾热解处理与电厂协同系统，其特征在于，所述预处理设备包括依次相连的破碎机和堆滤装置，所述破碎机与所述分选设备相连，所述度堆滤装置与所述热解设备相连；所述堆滤装置连接污水处理系统。5.根据权利要求1所述的生活垃圾热解处理与电厂协同系统，其特征在于，所述热解设备包括：旋转床热解炉；辐射管燃烧器，所述辐射管燃烧器布置于所述旋转床热解炉内，以热辐射的方式提供反应所需热量；布料机构和出料机构，所述布料机构和所述出料机构设于所述旋转床热解炉。6.根据权利要求1所述的生活垃圾热解处理与电厂协同系统，其特征在于，所述热解油气净化设备包括：喷淋冷却装置，所述喷淋冷却装置与所述热解设备相连；气液分离装置，所述气液分离装置与所述喷淋冷却装置相连；电捕焦油装置，所述电捕焦油装置与所述气液分离装置相连；油水分离装置，所述油水分离装置与所述气液分离装置相连；其中，所述电捕焦油装置和所述油水分离装置分别与所述电厂锅炉相连，所述油水分离装置连接污水处理系统。7.根据权利要求1所述的生活垃圾热解处理与电厂协同系统，其特征在于，所述热解设备与所述电厂锅炉之间连接有磨煤机；所述热解设备与所述电厂锅炉之间的热解炭输送装置具有保温结构。8.一种生活垃圾热解处理与电厂协同方法，其特征在于，包括：对生活垃圾进行分选；对分选出的有机物进行预处理；对预处理后的有机物进行热解，产生热解油气和热解炭；对所述热解油气进行净化处理；将净化后的热解油和热解气以及热解产生的热解炭输送至电厂锅炉。9.根据权利要求8所述的生活垃圾热解处理与电厂协同方法，其特征在于，生活垃圾经过分选后，渣土外运填埋，金属/玻璃进行回收，有机物进行预处理。2CN109751604A权利要求书2/2页10.根据权利要求8所述的生活垃圾热解处理与电厂协同方法，其特征在于，在热解过程中，热解温度为820℃-920℃，有机物停留的时间为1.5h-2.5h；经过净化后的热解气的35％-50％作为热解燃料。3CN109751604A说明书1/5页生活垃圾热解处理与电厂协同系统及方法技术领域[0001]本发明涉及固体废弃物资源化处理领域，具体而言，涉及一种生活垃圾热解处理与电厂协同系统以及生活垃圾热解处理与电厂协同方法。背景技术[0002]随着城市的快速发展和人民生活水平的提高，垃圾问题更趋严峻，多座城市陷入垃圾围城的局面。生活垃圾旋转床热解炉绝氧热解技术因其二次污染少(无二噁英、无飞灰)、资源化水平高(可获
