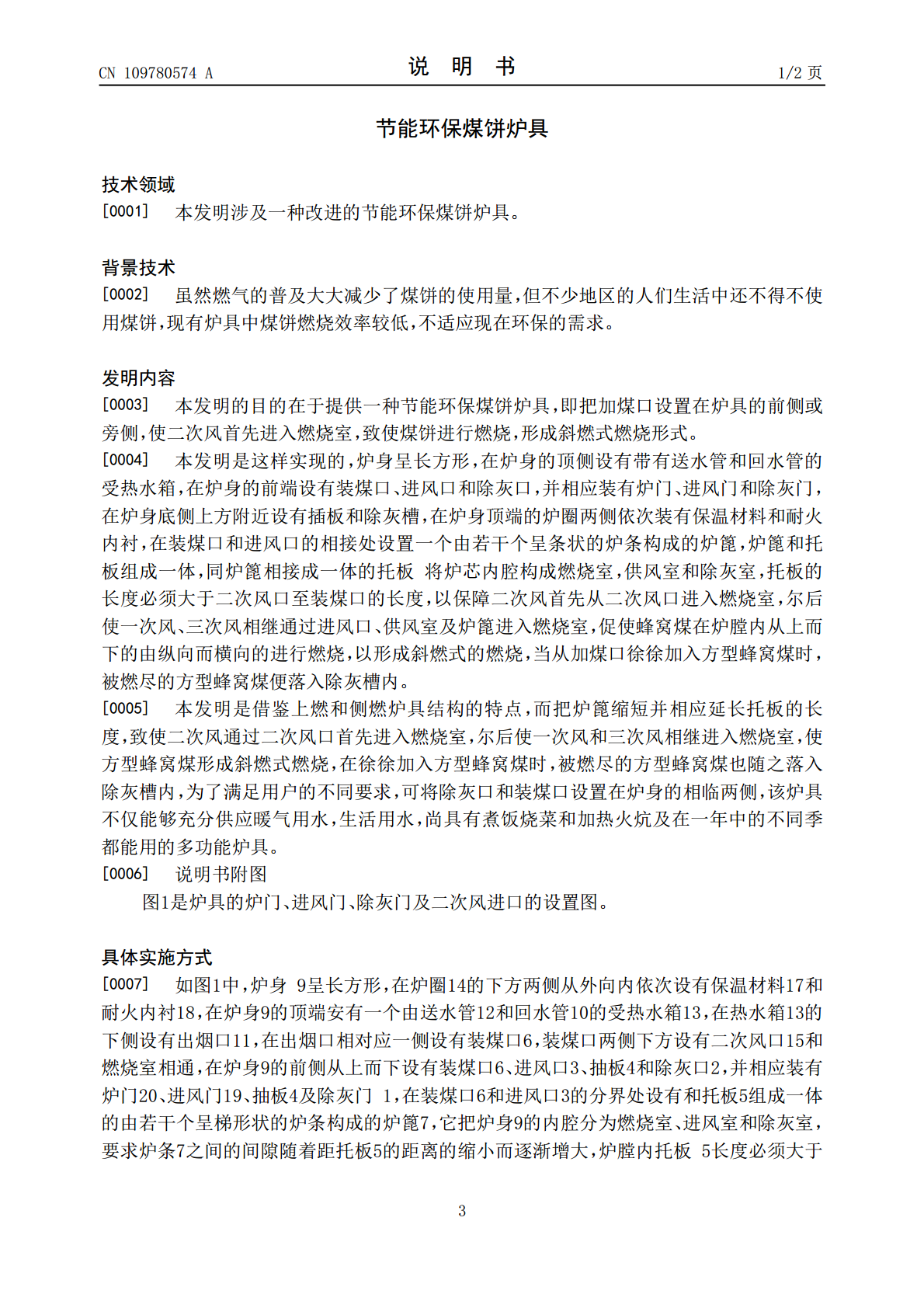

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109780574A(43)申请公布日2019.05.21(21)申请号201711111735.1(22)申请日2017.11.13(71)申请人湖北鑫星节能炉具股份有限公司地址443400湖北省宜昌市五峰镇石良司沿河东路103号(72)发明人高洪亮(74)专利代理机构宜昌市慧宜专利商标代理事务所(特殊普通合伙)42226代理人夏冬玲(51)Int.Cl.F24B1/02(2006.01)F24B9/04(2006.01)F24B13/00(2006.01)权利要求书1页说明书2页附图1页(54)发明名称节能环保煤饼炉具(57)摘要炉身呈长方形，在炉身的顶侧设有带有送水管和回水管的受热水箱，在炉身的前端设有装煤口、进风口和除灰口，并相应装有炉门、进风门和除灰门，在炉身底侧上方附近设有插板和除灰槽，在装煤口和进风口的相接处设置一个由若干个呈条状的炉条构成的炉篦，炉篦和托板组成一体，同炉篦相接成一体的托板将炉芯内腔构成燃烧室，供风室和除灰室，托板的长度必须大于二次风口至装煤口的长度，促使蜂窝煤在炉膛内从上而下的由纵向而横向的进行燃烧，以形成斜燃式的燃烧。本发明的优点，把加煤口设置在炉具的前侧或旁侧，使二次风首先进入燃烧室，致使煤饼进行燃烧，形成斜燃式燃烧形式。CN109780574ACN109780574A权利要求书1/1页1.节能环保煤饼炉具，包括护身9，在炉身9的顶侧设有带有送水管12和回水管10的受热水箱13，在炉身9的一侧设有出烟口11，在和出烟口11相对的一侧设有装煤口6、进风口3及除灰口2，并相应装有炉门20和进风门19及除灰门1，在进风口3和除灰口2之间设有插板4，在除灰口2内腔内放入除灰槽8，在炉身9的顶侧前端依次按装有保温材料16和二次风管15，其特征在于由若干个呈条形状的炉条构成的炉篦7，炉篦7和托板5构成一体，托板5的长度必须大于二次风口15至装煤口6的长度，在受热水箱13的下方至除灰槽8之间设一个空间，被燃尽的方型蜂窝煤将落入除灰槽8内；主除灰门26和副除灰门31可设置在装煤口所对应的炉门32的旁侧，在其相对应的内腔处设有主除灰槽28和副除灰槽30。2CN109780574A说明书1/2页节能环保煤饼炉具技术领域[0001]本发明涉及一种改进的节能环保煤饼炉具。背景技术[0002]虽然燃气的普及大大减少了煤饼的使用量，但不少地区的人们生活中还不得不使用煤饼，现有炉具中煤饼燃烧效率较低，不适应现在环保的需求。发明内容[0003]本发明的目的在于提供一种节能环保煤饼炉具，即把加煤口设置在炉具的前侧或旁侧，使二次风首先进入燃烧室，致使煤饼进行燃烧，形成斜燃式燃烧形式。[0004]本发明是这样实现的，炉身呈长方形，在炉身的顶侧设有带有送水管和回水管的受热水箱，在炉身的前端设有装煤口、进风口和除灰口，并相应装有炉门、进风门和除灰门，在炉身底侧上方附近设有插板和除灰槽，在炉身顶端的炉圈两侧依次装有保温材料和耐火内衬，在装煤口和进风口的相接处设置一个由若干个呈条状的炉条构成的炉篦，炉篦和托板组成一体，同炉篦相接成一体的托板将炉芯内腔构成燃烧室，供风室和除灰室，托板的长度必须大于二次风口至装煤口的长度，以保障二次风首先从二次风口进入燃烧室，尔后使一次风、三次风相继通过进风口、供风室及炉篦进入燃烧室，促使蜂窝煤在炉膛内从上而下的由纵向而横向的进行燃烧，以形成斜燃式的燃烧，当从加煤口徐徐加入方型蜂窝煤时，被燃尽的方型蜂窝煤便落入除灰槽内。[0005]本发明是借鉴上燃和侧燃炉具结构的特点，而把炉篦缩短并相应延长托板的长度，致使二次风通过二次风口首先进入燃烧室，尔后使一次风和三次风相继进入燃烧室，使方型蜂窝煤形成斜燃式燃烧，在徐徐加入方型蜂窝煤时，被燃尽的方型蜂窝煤也随之落入除灰槽内，为了满足用户的不同要求，可将除灰口和装煤口设置在炉身的相临两侧，该炉具不仅能够充分供应暖气用水，生活用水，尚具有煮饭烧菜和加热火炕及在一年中的不同季都能用的多功能炉具。[0006]说明书附图图1是炉具的炉门、进风门、除灰门及二次风进口的设置图。具体实施方式[0007]如图1中，炉身9呈长方形，在炉圈14的下方两侧从外向内依次设有保温材料17和耐火内衬18，在炉身9的顶端安有一个由送水管12和回水管10的受热水箱13，在热水箱13的下侧设有出烟口11，在出烟口相对应一侧设有装煤口6，装煤口两侧下方设有二次风口15和燃烧室相通，在炉身9的前侧从上而下设有装煤口6、进风口3、抽板4和除灰口2，并相应装有炉门20、进风门19、抽板4及除灰门1，在装煤口6和进风口3的分界处设有和托板5组成一体的由若干个呈梯形状的炉条构成的炉篦7，它把炉身9的内腔分为燃烧室、进风室和除灰室，要求炉条
