烟气处理自动切换装置.pdf

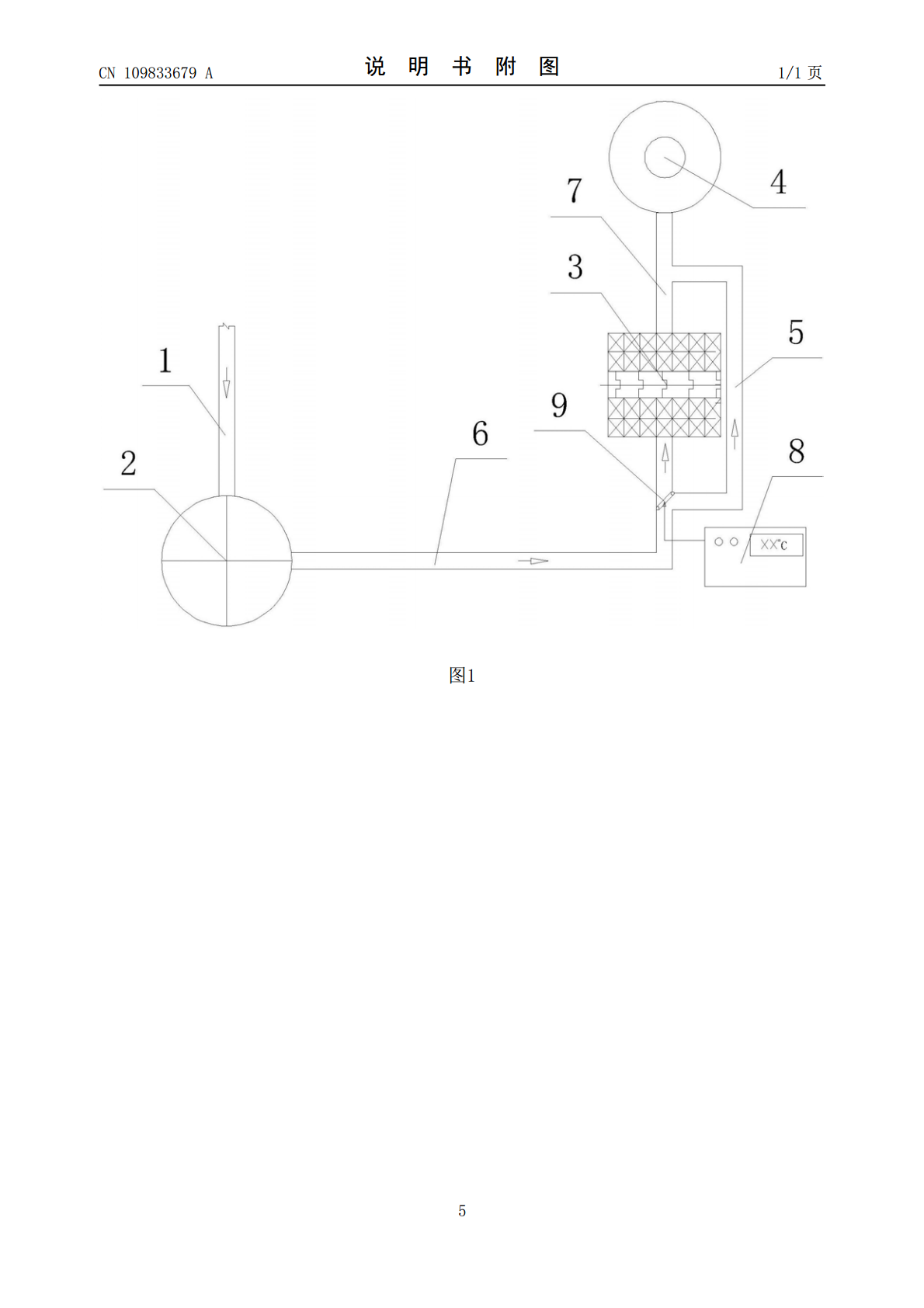

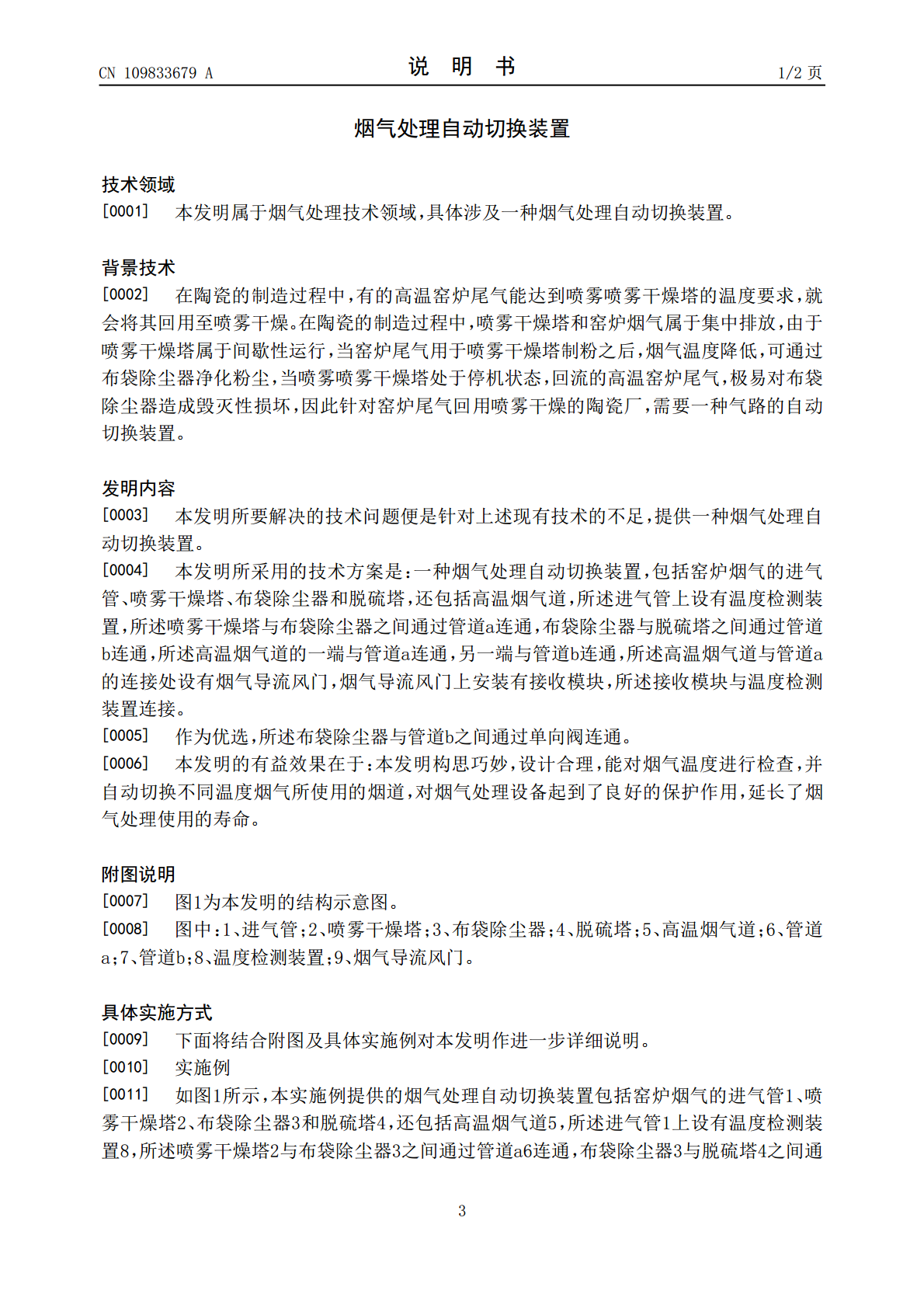

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109833679A(43)申请公布日2019.06.04(21)申请号201711196285.0(22)申请日2017.11.25(71)申请人四川尧民环保科技有限公司地址641000四川省内江市内江经济技术开发区汉晨路888号1幢(72)发明人周良茂(51)Int.Cl.B01D46/02(2006.01)B01D53/00(2006.01)B01D1/18(2006.01)F27D17/00(2006.01)权利要求书1页说明书2页附图1页(54)发明名称烟气处理自动切换装置(57)摘要本发明公开一种烟气处理自动切换装置，包括窑炉烟气的进气管、喷雾干燥塔、布袋除尘器和脱硫塔，还包括高温烟气道，所述进气管上设有温度检测装置，所述喷雾干燥塔与布袋除尘器之间通过管道a连通，布袋除尘器与脱硫塔之间通过管道b连通，所述高温烟气道的一端与管道a连通，另一端与管道b连通，所述高温烟气道与管道a的连接处设有烟气导流风门，烟气导流风门上安装有接收模块，所述接收模块与温度检测装置连接。本发明构思巧妙，设计合理，能对烟气温度进行检查，并自动切换不同温度烟气所使用的烟道，对烟气处理设备起到了良好的保护作用，延长了烟气处理使用的寿命。CN109833679ACN109833679A权利要求书1/1页1.一种烟气处理自动切换装置，其特征在于：包括窑炉烟气的进气管(1)、喷雾干燥塔(2)、布袋除尘器(3)和脱硫塔(4)，还包括高温烟气道(5)，所述进气管(1)上设有温度检测装置(8)，所述喷雾干燥塔(2)与布袋除尘器(3)之间通过管道a(6)连通，布袋除尘器(3)与脱硫塔(4)之间通过管道b(7)连通，所述高温烟气道(5)的一端与管道a(6)连通，另一端与管道b(7)连通，所述高温烟气道(5)与管道a(6)的连接处设有烟气导流风门(9)，烟气导流风门(9)上安装有接收模块，所述接收模块与温度检测装置(8)连接。2.根据权利要求1所述的烟气处理自动切换装置，其特征在于：所述布袋除尘器(3)与管道b(7)之间通过单向阀连通。2CN109833679A说明书1/2页烟气处理自动切换装置技术领域[0001]本发明属于烟气处理技术领域，具体涉及一种烟气处理自动切换装置。背景技术[0002]在陶瓷的制造过程中，有的高温窑炉尾气能达到喷雾喷雾干燥塔的温度要求，就会将其回用至喷雾干燥。在陶瓷的制造过程中，喷雾干燥塔和窑炉烟气属于集中排放，由于喷雾干燥塔属于间歇性运行，当窑炉尾气用于喷雾干燥塔制粉之后，烟气温度降低，可通过布袋除尘器净化粉尘，当喷雾喷雾干燥塔处于停机状态，回流的高温窑炉尾气，极易对布袋除尘器造成毁灭性损坏，因此针对窑炉尾气回用喷雾干燥的陶瓷厂，需要一种气路的自动切换装置。发明内容[0003]本发明所要解决的技术问题便是针对上述现有技术的不足，提供一种烟气处理自动切换装置。[0004]本发明所采用的技术方案是：一种烟气处理自动切换装置，包括窑炉烟气的进气管、喷雾干燥塔、布袋除尘器和脱硫塔，还包括高温烟气道，所述进气管上设有温度检测装置，所述喷雾干燥塔与布袋除尘器之间通过管道a连通，布袋除尘器与脱硫塔之间通过管道b连通，所述高温烟气道的一端与管道a连通，另一端与管道b连通，所述高温烟气道与管道a的连接处设有烟气导流风门，烟气导流风门上安装有接收模块，所述接收模块与温度检测装置连接。[0005]作为优选，所述布袋除尘器与管道b之间通过单向阀连通。[0006]本发明的有益效果在于：本发明构思巧妙，设计合理，能对烟气温度进行检查，并自动切换不同温度烟气所使用的烟道，对烟气处理设备起到了良好的保护作用，延长了烟气处理使用的寿命。附图说明[0007]图1为本发明的结构示意图。[0008]图中：1、进气管；2、喷雾干燥塔；3、布袋除尘器；4、脱硫塔；5、高温烟气道；6、管道a；7、管道b；8、温度检测装置；9、烟气导流风门。具体实施方式[0009]下面将结合附图及具体实施例对本发明作进一步详细说明。[0010]实施例[0011]如图1所示，本实施例提供的烟气处理自动切换装置包括窑炉烟气的进气管1、喷雾干燥塔2、布袋除尘器3和脱硫塔4，还包括高温烟气道5，所述进气管1上设有温度检测装置8，所述喷雾干燥塔2与布袋除尘器3之间通过管道a6连通，布袋除尘器3与脱硫塔4之间通3CN109833679A说明书2/2页过管道b7连通，所述高温烟气道5的一端与管道a6连通，另一端与管道b7连通，所述高温烟气道5与管道a6的连接处设有烟气导流风门9，烟气导流风门9上安装有接收模块，所述接收模块与温度检测装置8连接。作为优选，所述布袋除尘器3与管道b7之间通过单向阀连通。4CN109833679A说明书附图1
