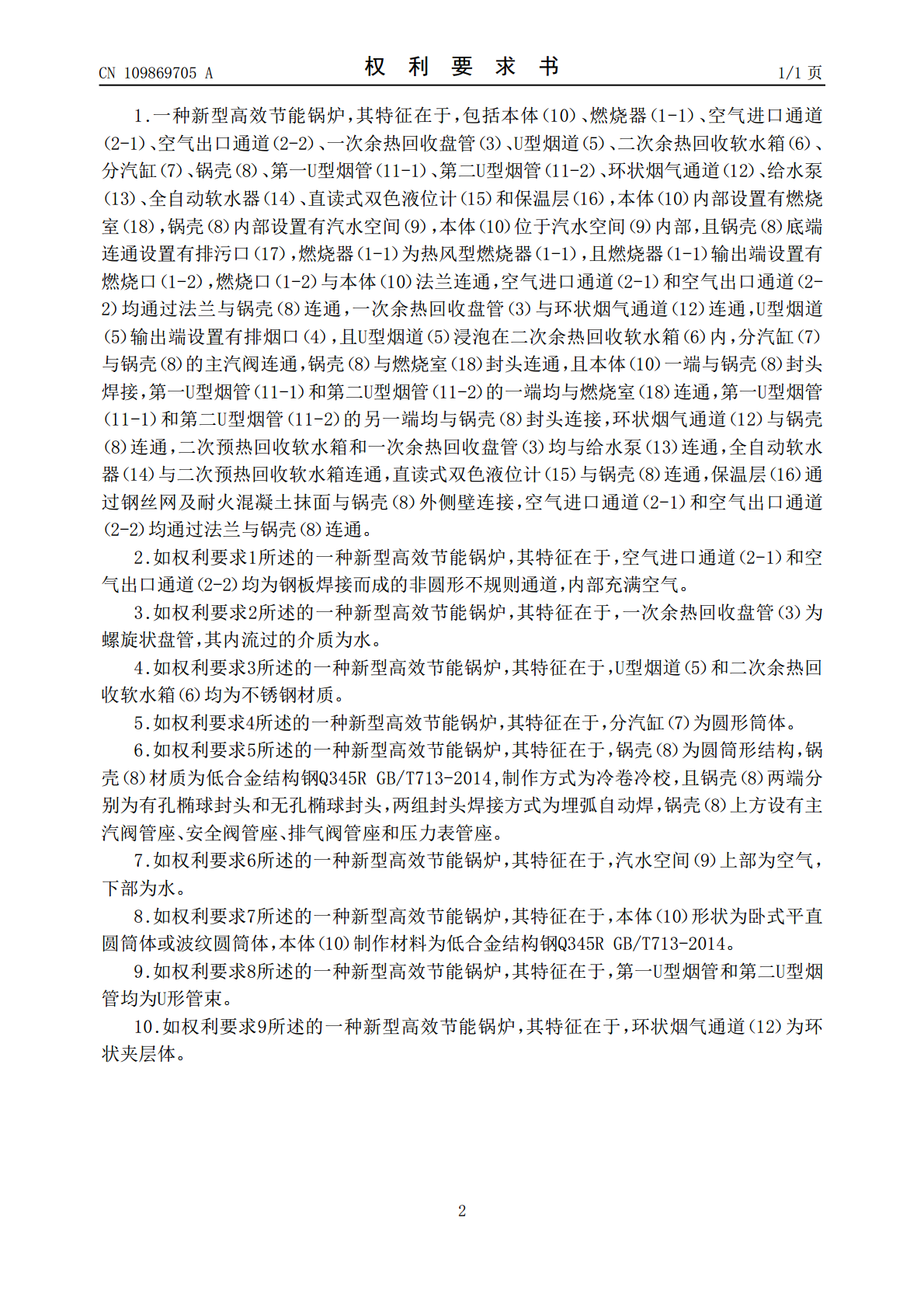

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109869705A(43)申请公布日2019.06.11(21)申请号201711247740.5(22)申请日2017.12.01(71)申请人河北正能锅炉设备有限公司地址061000河北省沧州市吴桥县宋门工业园区纬三路与经二路十字路口西北角处(72)发明人姜涛赖正平胡殿猛牟丙义于文星陈军王新昌(51)Int.Cl.F22B31/08(2006.01)F23L15/00(2006.01)权利要求书1页说明书5页附图1页(54)发明名称一种新型高效节能锅炉(57)摘要本发明涉及燃气蒸汽锅炉附属装置的技术领域，特别是涉及一种新型高效节能锅炉，其提高锅炉热效率的同时降低排烟温度；包括本体、燃烧器、空气进口通道、空气出口通道、一次余热回收盘管、U型烟道、二次余热回收软水箱、分汽缸、锅壳、第一U型烟管、第二U型烟管、环状烟气通道、给水泵、全自动软水器、直读式双色液位计和保温层，本体内部设置有燃烧室，锅壳内部设置有汽水空间，且锅壳底端连通设置有排污口，燃烧器输出端设置有燃烧口，U型烟道输出端设置有排烟口，且U型烟道浸泡在二次余热回收软水箱内，直读式双色液位计与锅壳连通，保温层通过钢丝网及耐火混凝土抹面与锅壳外侧壁连接。CN109869705ACN109869705A权利要求书1/1页1.一种新型高效节能锅炉，其特征在于，包括本体（10）、燃烧器（1-1）、空气进口通道（2-1）、空气出口通道（2-2）、一次余热回收盘管（3）、U型烟道（5）、二次余热回收软水箱（6）、分汽缸（7）、锅壳（8）、第一U型烟管（11-1）、第二U型烟管（11-2）、环状烟气通道（12）、给水泵（13）、全自动软水器（14）、直读式双色液位计（15）和保温层（16），本体（10）内部设置有燃烧室（18），锅壳（8）内部设置有汽水空间（9），本体（10）位于汽水空间（9）内部，且锅壳（8）底端连通设置有排污口（17），燃烧器（1-1）为热风型燃烧器（1-1），且燃烧器（1-1）输出端设置有燃烧口（1-2），燃烧口（1-2）与本体（10）法兰连通，空气进口通道（2-1）和空气出口通道（2-2）均通过法兰与锅壳（8）连通，一次余热回收盘管（3）与环状烟气通道（12）连通，U型烟道（5）输出端设置有排烟口（4），且U型烟道（5）浸泡在二次余热回收软水箱（6）内，分汽缸（7）与锅壳（8）的主汽阀连通，锅壳（8）与燃烧室（18）封头连通，且本体（10）一端与锅壳（8）封头焊接，第一U型烟管（11-1）和第二U型烟管（11-2）的一端均与燃烧室（18）连通，第一U型烟管（11-1）和第二U型烟管（11-2）的另一端均与锅壳（8）封头连接，环状烟气通道（12）与锅壳（8）连通，二次预热回收软水箱和一次余热回收盘管（3）均与给水泵（13）连通，全自动软水器（14）与二次预热回收软水箱连通，直读式双色液位计（15）与锅壳（8）连通，保温层（16）通过钢丝网及耐火混凝土抹面与锅壳（8）外侧壁连接，空气进口通道（2-1）和空气出口通道（2-2）均通过法兰与锅壳（8）连通。2.如权利要求1所述的一种新型高效节能锅炉，其特征在于，空气进口通道（2-1）和空气出口通道（2-2）均为钢板焊接而成的非圆形不规则通道，内部充满空气。3.如权利要求2所述的一种新型高效节能锅炉，其特征在于，一次余热回收盘管（3）为螺旋状盘管，其内流过的介质为水。4.如权利要求3所述的一种新型高效节能锅炉，其特征在于，U型烟道（5）和二次余热回收软水箱（6）均为不锈钢材质。5.如权利要求4所述的一种新型高效节能锅炉，其特征在于，分汽缸（7）为圆形筒体。6.如权利要求5所述的一种新型高效节能锅炉，其特征在于，锅壳（8）为圆筒形结构，锅壳（8）材质为低合金结构钢Q345RGB/T713-2014,制作方式为冷卷冷校，且锅壳（8）两端分别为有孔椭球封头和无孔椭球封头，两组封头焊接方式为埋弧自动焊，锅壳（8）上方设有主汽阀管座、安全阀管座、排气阀管座和压力表管座。7.如权利要求6所述的一种新型高效节能锅炉，其特征在于，汽水空间（9）上部为空气，下部为水。8.如权利要求7所述的一种新型高效节能锅炉，其特征在于，本体（10）形状为卧式平直圆筒体或波纹圆筒体，本体（10）制作材料为低合金结构钢Q345RGB/T713-2014。9.如权利要求8所述的一种新型高效节能锅炉，其特征在于，第一U型烟管和第二U型烟管均为U形管束。10.如权利要求9所述的一种新型高效节能锅炉，其特征在于，环状烟气通道（12）为环状夹层体。2CN109869705A说明书1/5页一种新型高效节能锅炉[0001]技术领域[0002]本发明涉及燃气蒸汽锅炉附属装置的技术领域，特别是涉
