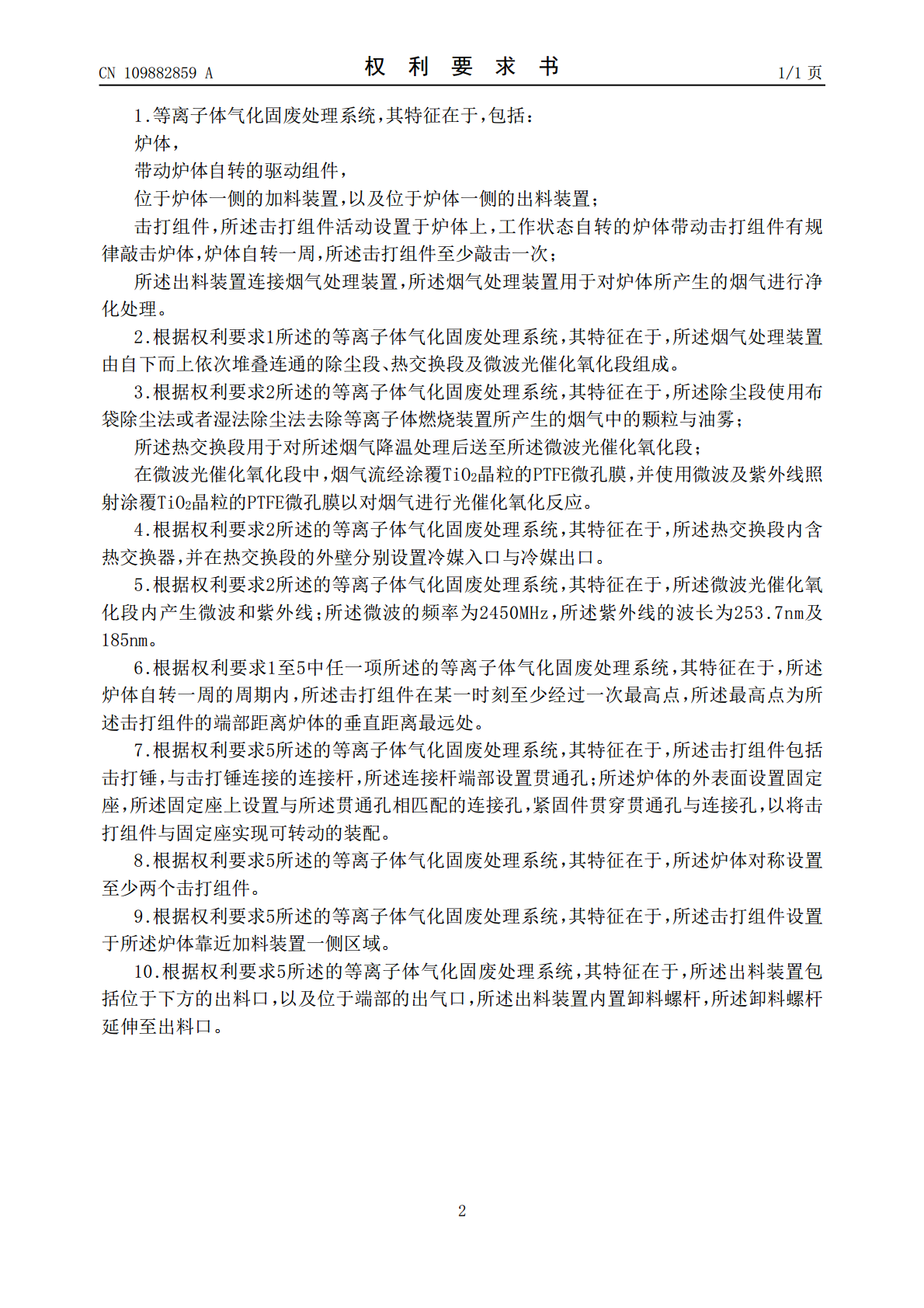

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109882859A(43)申请公布日2019.06.14(21)申请号201910229960.8F23J15/02(2006.01)(22)申请日2019.03.26B01D53/86(2006.01)B01D53/72(2006.01)(71)申请人殷林宝B01D53/56(2006.01)地址210000江苏省南京市玄武区大石桥2号2幢602室申请人刘彬陆剑(72)发明人刘彬殷林宝陆剑(74)专利代理机构苏州友佳知识产权代理事务所(普通合伙)32351代理人储振(51)Int.Cl.F23G5/20(2006.01)F23G5/08(2006.01)F23G5/44(2006.01)F23J1/00(2006.01)权利要求书1页说明书6页附图5页(54)发明名称等离子体气化固废处理系统(57)摘要本发明揭示了一种等离子体气化固废处理系统，包括：炉体，带动炉体自转的驱动组件，位于炉体一侧的加料装置，以及位于炉体一侧的出料装置；击打组件，击打组件活动设置于炉体上，工作状态自转的炉体带动击打组件有规律敲击炉体，炉体自转一周，击打组件至少敲击一次；出料装置连接烟气处理装置。本发明所揭示的等离子体气化固废处理系统实现了对危废的连续高效焚烧处理，还能够同步去除对粘附于炉体内的灰烬或废渣，并实现了对等离子体气化固废处理系统所产生的高温态并含有长链状的氮氧化物的废气的高效净化处理。CN109882859ACN109882859A权利要求书1/1页1.等离子体气化固废处理系统，其特征在于，包括：炉体，带动炉体自转的驱动组件，位于炉体一侧的加料装置，以及位于炉体一侧的出料装置；击打组件，所述击打组件活动设置于炉体上，工作状态自转的炉体带动击打组件有规律敲击炉体，炉体自转一周，所述击打组件至少敲击一次；所述出料装置连接烟气处理装置，所述烟气处理装置用于对炉体所产生的烟气进行净化处理。2.根据权利要求1所述的等离子体气化固废处理系统，其特征在于，所述烟气处理装置由自下而上依次堆叠连通的除尘段、热交换段及微波光催化氧化段组成。3.根据权利要求2所述的等离子体气化固废处理系统，其特征在于，所述除尘段使用布袋除尘法或者湿法除尘法去除等离子体燃烧装置所产生的烟气中的颗粒与油雾；所述热交换段用于对所述烟气降温处理后送至所述微波光催化氧化段；在微波光催化氧化段中，烟气流经涂覆TiO2晶粒的PTFE微孔膜，并使用微波及紫外线照射涂覆TiO2晶粒的PTFE微孔膜以对烟气进行光催化氧化反应。4.根据权利要求2所述的等离子体气化固废处理系统，其特征在于，所述热交换段内含热交换器，并在热交换段的外壁分别设置冷媒入口与冷媒出口。5.根据权利要求2所述的等离子体气化固废处理系统，其特征在于，所述微波光催化氧化段内产生微波和紫外线；所述微波的频率为2450MHz，所述紫外线的波长为253.7nm及185nm。6.根据权利要求1至5中任一项所述的等离子体气化固废处理系统，其特征在于，所述炉体自转一周的周期内，所述击打组件在某一时刻至少经过一次最高点，所述最高点为所述击打组件的端部距离炉体的垂直距离最远处。7.根据权利要求5所述的等离子体气化固废处理系统，其特征在于，所述击打组件包括击打锤，与击打锤连接的连接杆，所述连接杆端部设置贯通孔；所述炉体的外表面设置固定座，所述固定座上设置与所述贯通孔相匹配的连接孔，紧固件贯穿贯通孔与连接孔，以将击打组件与固定座实现可转动的装配。8.根据权利要求5所述的等离子体气化固废处理系统，其特征在于，所述炉体对称设置至少两个击打组件。9.根据权利要求5所述的等离子体气化固废处理系统，其特征在于，所述击打组件设置于所述炉体靠近加料装置一侧区域。10.根据权利要求5所述的等离子体气化固废处理系统，其特征在于，所述出料装置包括位于下方的出料口，以及位于端部的出气口，所述出料装置内置卸料螺杆，所述卸料螺杆延伸至出料口。2CN109882859A说明书1/6页等离子体气化固废处理系统技术领域[0001]本发明涉及等离子体燃烧装置技术领域，尤其涉及一种等离子体气化固废处理系统。背景技术[0002]传统的危废处理方法有石化燃料焚烧法和固化填埋法。石化燃料焚烧有以下几个缺点：燃烧不充分会产生二噁英等有毒有害气体，燃烧不完全会产生大量飞灰，并且会产生大量残渣。因为未经过处理，在雨水和地下水的长时间渗透下，会造成地下水系和土壤的污染。[0003]等离子危废焚烧技术在危废处理方面具有得天独厚的优势：等离子体能产生1700℃以上的高温，危废在高温和活化能的双重作用下焚尽烧透，无机物固体变熔融态，重金属固定在玻璃态中。有机气体被焚烧殆尽，合成二噁英等有毒有害气体的有机物质条件不复存在。但是
