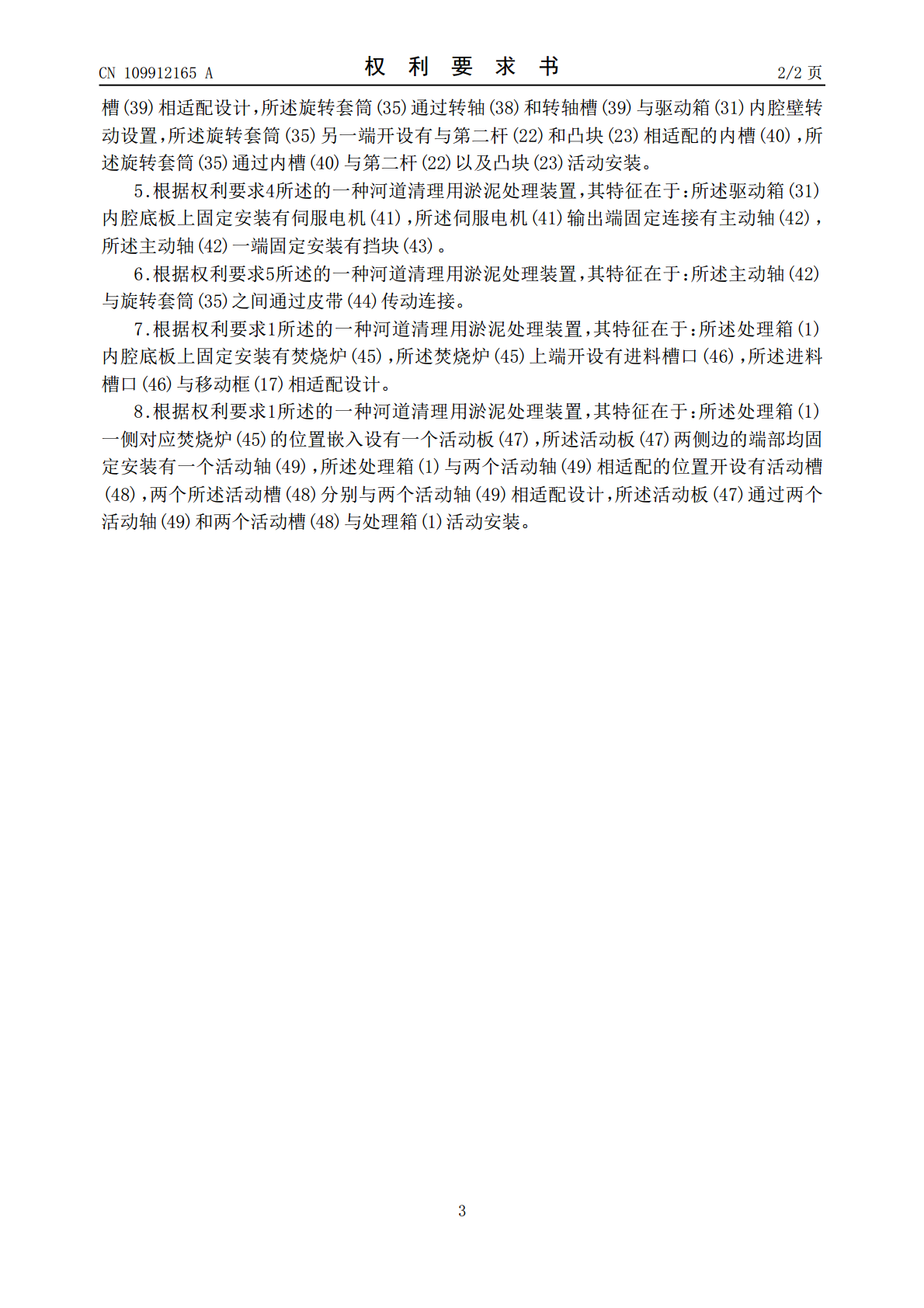

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109912165A(43)申请公布日2019.06.21(21)申请号201910286668.X(22)申请日2019.04.10(71)申请人夏成雷地址325200浙江省温州市瑞安市马屿镇曹川北路196号(72)发明人夏成雷(74)专利代理机构北京轻创知识产权代理有限公司11212代理人谈杰(51)Int.Cl.C02F11/121(2019.01)F23G7/00(2006.01)权利要求书2页说明书4页附图4页(54)发明名称一种河道清理用淤泥处理装置(57)摘要本发明公开了一种河道清理用淤泥处理装置，包括处理箱，处理箱上端固定安装有进料腔，进料腔上端开设有进料口，处理箱上端面中心位置固定安装有液压缸，液压缸输出端固定连接有液压杆，处理箱上端面中心位置贯穿内腔开设有第一孔，第一孔的内径等于液压杆的外径，液压杆下端穿过第一孔并伸入至处理箱内腔中，液压杆下端固定连接有挤压板，处理箱一侧设有第一电动伸缩杆，第一电动伸缩杆输出端固定连接第一活塞杆，本河道清理用淤泥处理装置将淤泥进行固液分离处理，处理后的废液通过抽液泵抽走，用以二次净化洁身水资源，处理后的固体淤泥倾倒入焚烧炉中，焚烧物呈块状体，方便运输和转移。CN109912165ACN109912165A权利要求书1/2页1.一种河道清理用淤泥处理装置，包括处理箱(1)，其特征在于，所述处理箱(1)上端固定安装有进料腔(2)，所述进料腔(2)上端开设有进料口(3)，所述处理箱(1)上端面中心位置固定安装有液压缸(4)，所述液压缸(4)输出端固定连接有液压杆(5)，所述处理箱(1)上端面中心位置贯穿内腔开设有第一孔(6)，所述第一孔(6)的内径等于液压杆(5)的外径，所述液压杆(5)下端穿过第一孔(6)并伸入至处理箱(1)内腔中，所述液压杆(5)下端固定连接有挤压板(7)，所述处理箱(1)一侧设有第一电动伸缩杆(8)，所述第一电动伸缩杆(8)输出端固定连接第一活塞杆(9)，所述处理箱(1)一侧面靠近第一活塞杆(9)位置贯穿内腔开设有第二孔(10)，所述第二孔(10)的内径等于第一活塞杆(9)的外径，所述第一活塞杆(9)一端穿过第二孔(10)并伸入至处理箱(1)内腔中，所述处理箱(1)内腔中设有推料板(11)，所述推料板(11)一侧面的中心位置与第一活塞杆(9)一端固定连接，所述处理箱(1)一侧设有第二电动伸缩杆(12)，所述第二电动伸缩杆(12)输出端固定连接有第二活塞杆(13)，所述第二电动伸缩杆(12)下端与地面之间通过第一支撑杆(14)固定连接。2.根据权利要求1所述的一种河道清理用淤泥处理装置，其特征在于：所述处理箱(1)一侧靠近第二活塞杆(13)的位置贯穿内腔开设有第三孔(50)，所述第三孔(50)的内径等于第二活塞杆(13)的外径，所述第二活塞杆(13)一端穿过第三孔(50)伸入至处理箱(1)内腔中，所述处理箱(1)内腔中设有两个相互平行的L型滑板(15)，两个所述L型滑板(15)一端均与处理箱(1)同一内侧壁固定连接，两个所述L型滑板(15)的另一端与处理箱(1)上内腔壁之间分别通过一个连接杆(16)固定连接，两个所述L型滑板(15)之间滑动连接有一个移动框(17)，所述移动框(17)的宽度等于两个连接杆(16)之间的距离，所述移动框(17)下端固定安装有滤液板(18)，所述滤液板(18)与移动框(17)相适配设计，所述移动框(17)一侧边中心位置固定安装有第一杆(19)，所述第一杆(19)远离移动框(17)一端圆心位置开设有转动槽(20)，所述转动槽(20)内设有转动块(21)，所述转动块(21)与转动槽(20)相适配设计，所述转动块(21)一侧面圆心位置与第二活塞杆(13)一端固定连接，所述移动框(17)另一侧边中心位置固定安装第二杆(22)，所述第二杆(22)的端部固定安装有四个凸块(23)，四个所述凸块(23)关于第二杆(22)端面圆心位置等距离圆周分布。3.根据权利要求2所述的一种河道清理用淤泥处理装置，其特征在于：所述移动框(17)下端设有积液腔(24)，所述积液腔(24)上端边分别与两个L型滑板(15)下端面固定连接，所述积液腔(24)下端连通有排液管(25)，所述排液管(25)下端设有蓄液箱(26)，所述排液管(25)与蓄液箱(26)连通设置，所述蓄液箱(26)一侧面下端固定连接有抽液管(27)，所述抽液管(27)一端与蓄液箱(26)内腔连通设置，所述抽液管(27)另一端与抽液泵(29)输入端连通，与所述抽液泵(29)相对应的处理箱(1)侧边处开设有第四孔(28)，所述第四孔(28)的内径与抽液管(27)外径相适配设计。4.根据权利要求1所述的一种河道清理用淤泥处理装置
