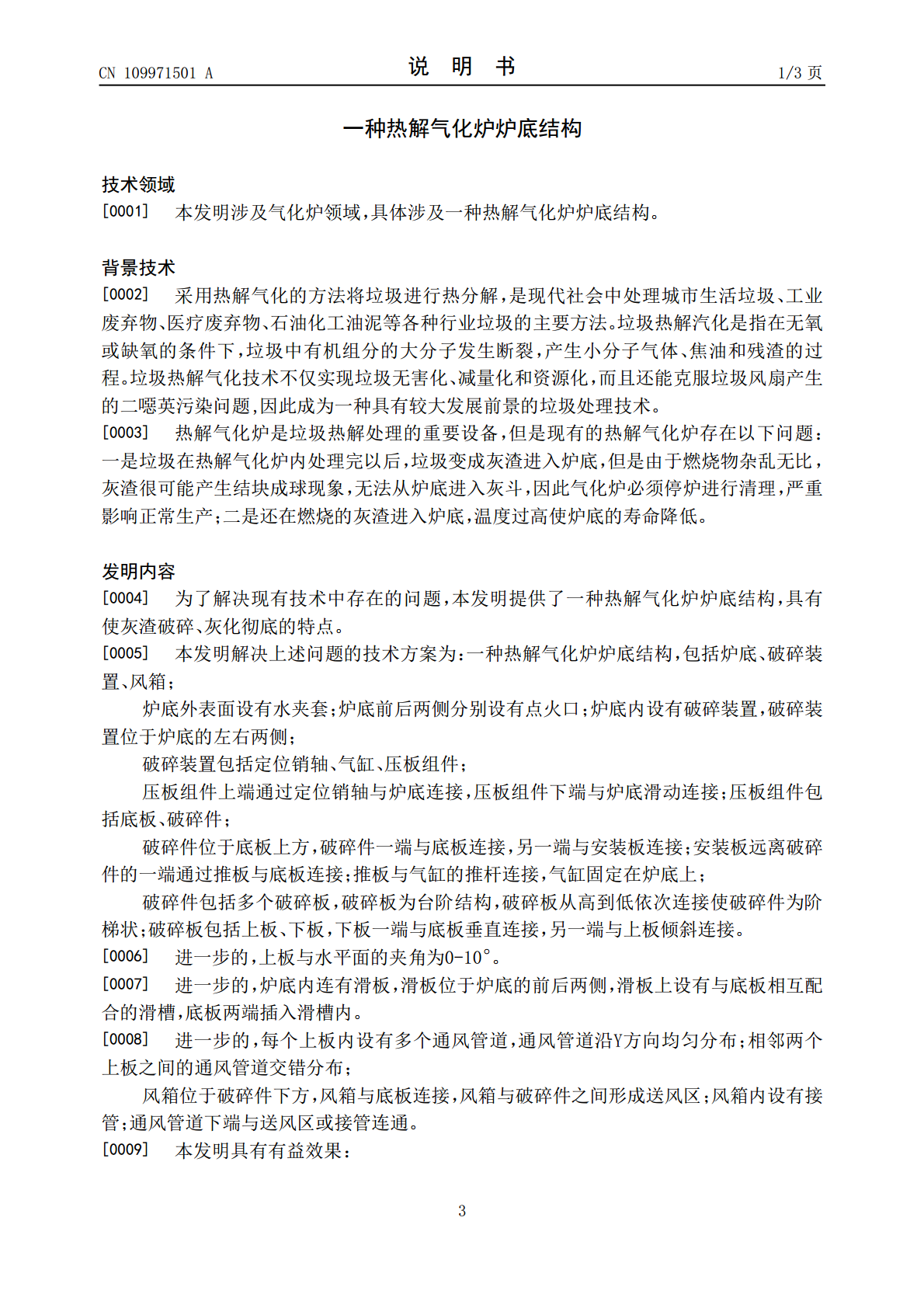

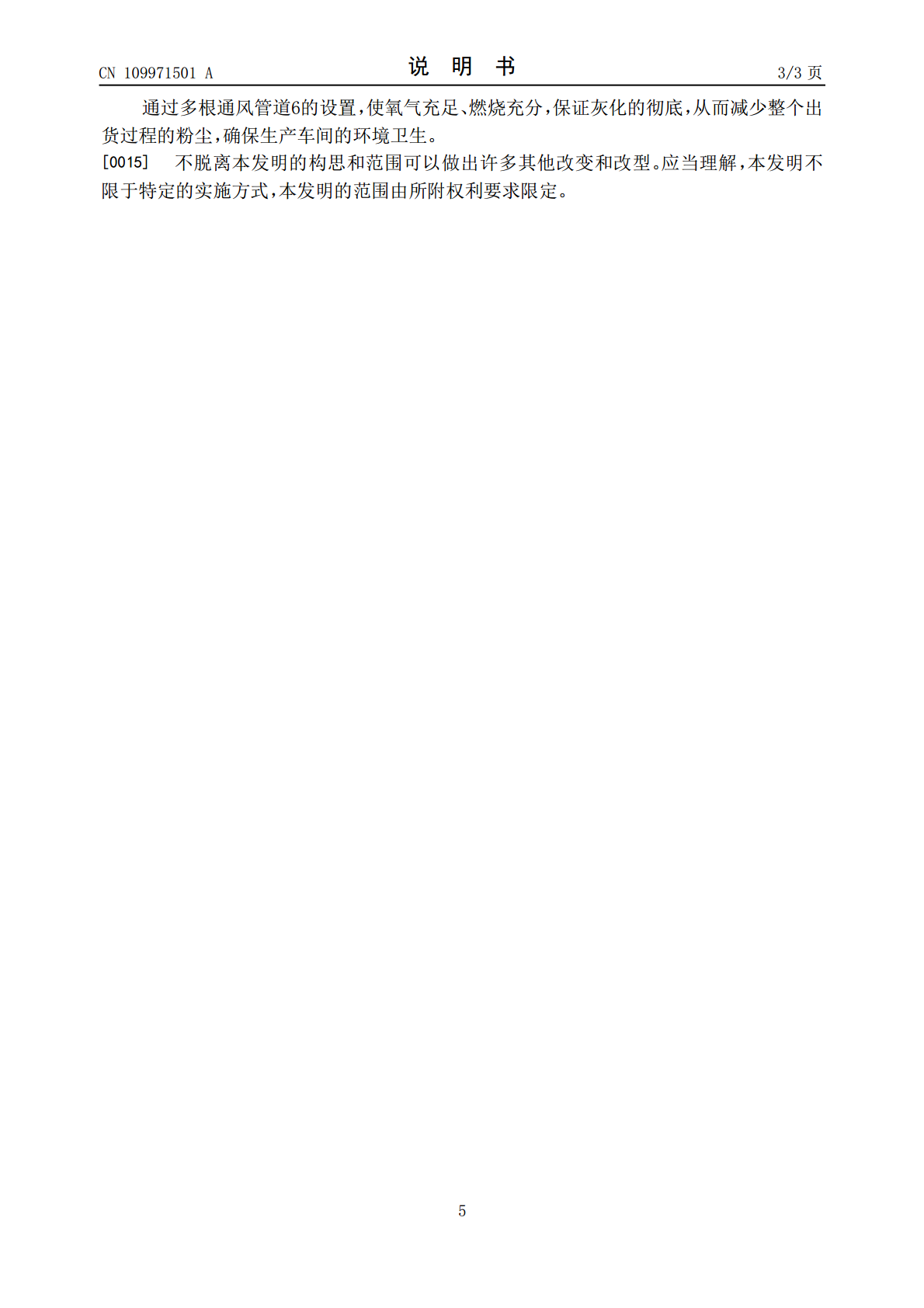

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109971501A(43)申请公布日2019.07.05(21)申请号201910367086.4(22)申请日2019.05.05(71)申请人靖江市华冠科技有限公司地址214500江苏省泰州市靖江市东环路虹兴桥南150米(72)发明人王巧龙李金桂(74)专利代理机构苏州创策知识产权代理有限公司32322代理人阮志刚(51)Int.Cl.C10B53/00(2006.01)C10B57/00(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种热解气化炉炉底结构(57)摘要本发明提供了一种热解气化炉炉底结构，本发明通过气缸的推杆推动两个破碎件相向运动，破碎件之间的距离减小，利用阶梯状的破碎件与倾斜的上板形成步进式结构，将灰渣充分破碎，解决了现有灰渣容易结块成球，无法从炉底进入灰斗的问题，从而提高清灰效率；通过多根通风管道的设置，使氧气充足、燃烧充分，保证灰化的彻底，从而减少整个出货过程的粉尘，确保生产车间的环境卫生；通过水夹套完成热量传递，提高炉底的使用寿命。CN109971501ACN109971501A权利要求书1/1页1.一种热解气化炉炉底结构，其特征在于，包括炉底、破碎装置、风箱；炉底外表面设有水夹套；炉底前后两侧分别设有点火口；炉底内设有破碎装置，破碎装置位于炉底的左右两侧；破碎装置包括定位销轴、气缸、压板组件；压板组件上端通过定位销轴与炉底连接，压板组件下端与炉底滑动连接；压板组件包括底板、破碎件；破碎件位于底板上方，破碎件一端与底板连接，另一端与安装板连接；安装板远离破碎件的一端通过推板与底板连接；推板与气缸的推杆连接，气缸固定在炉底上；破碎件包括多个破碎板，破碎板为台阶结构，破碎板从高到低依次连接使破碎件为阶梯状；破碎板包括上板、下板，下板一端与底板垂直连接，另一端与上板倾斜连接。2.如权利要求1所述的一种热解气化炉炉底结构，其特征在于，所述上板与水平面的夹角为0-10°。3.如权利要求2所述的一种热解气化炉炉底结构，其特征在于，所述炉底内连有滑板，滑板位于炉底的前后两侧，滑板上设有与底板相互配合的滑槽，底板两端插入滑槽内。4.如权利要求1或2或3所述的一种热解气化炉炉底结构，其特征在于，所述每个上板内设有多个通风管道，通风管道沿Y方向均匀分布；相邻两个上板之间的通风管道交错分布；风箱位于破碎件下方，风箱与底板连接，风箱与破碎件之间形成送风区；风箱内设有接管；通风管道下端与送风区或接管连通。2CN109971501A说明书1/3页一种热解气化炉炉底结构技术领域[0001]本发明涉及气化炉领域，具体涉及一种热解气化炉炉底结构。背景技术[0002]采用热解气化的方法将垃圾进行热分解，是现代社会中处理城市生活垃圾、工业废弃物、医疗废弃物、石油化工油泥等各种行业垃圾的主要方法。垃圾热解汽化是指在无氧或缺氧的条件下，垃圾中有机组分的大分子发生断裂，产生小分子气体、焦油和残渣的过程。垃圾热解气化技术不仅实现垃圾无害化、减量化和资源化，而且还能克服垃圾风扇产生的二噁英污染问题,因此成为一种具有较大发展前景的垃圾处理技术。[0003]热解气化炉是垃圾热解处理的重要设备，但是现有的热解气化炉存在以下问题：一是垃圾在热解气化炉内处理完以后，垃圾变成灰渣进入炉底，但是由于燃烧物杂乱无比，灰渣很可能产生结块成球现象，无法从炉底进入灰斗，因此气化炉必须停炉进行清理，严重影响正常生产；二是还在燃烧的灰渣进入炉底，温度过高使炉底的寿命降低。发明内容[0004]为了解决现有技术中存在的问题，本发明提供了一种热解气化炉炉底结构，具有使灰渣破碎、灰化彻底的特点。[0005]本发明解决上述问题的技术方案为：一种热解气化炉炉底结构，包括炉底、破碎装置、风箱；炉底外表面设有水夹套；炉底前后两侧分别设有点火口；炉底内设有破碎装置，破碎装置位于炉底的左右两侧；破碎装置包括定位销轴、气缸、压板组件；压板组件上端通过定位销轴与炉底连接，压板组件下端与炉底滑动连接；压板组件包括底板、破碎件；破碎件位于底板上方，破碎件一端与底板连接，另一端与安装板连接；安装板远离破碎件的一端通过推板与底板连接；推板与气缸的推杆连接，气缸固定在炉底上；破碎件包括多个破碎板，破碎板为台阶结构，破碎板从高到低依次连接使破碎件为阶梯状；破碎板包括上板、下板，下板一端与底板垂直连接，另一端与上板倾斜连接。[0006]进一步的，上板与水平面的夹角为0-10°。[0007]进一步的，炉底内连有滑板，滑板位于炉底的前后两侧，滑板上设有与底板相互配合的滑槽，底板两端插入滑槽内。[0008]进一步的，每个上板内设有多个通风管道，通风管道沿Y方向均匀分布；相邻两个上板之间的通风管道交错分布；风箱位于破碎件
