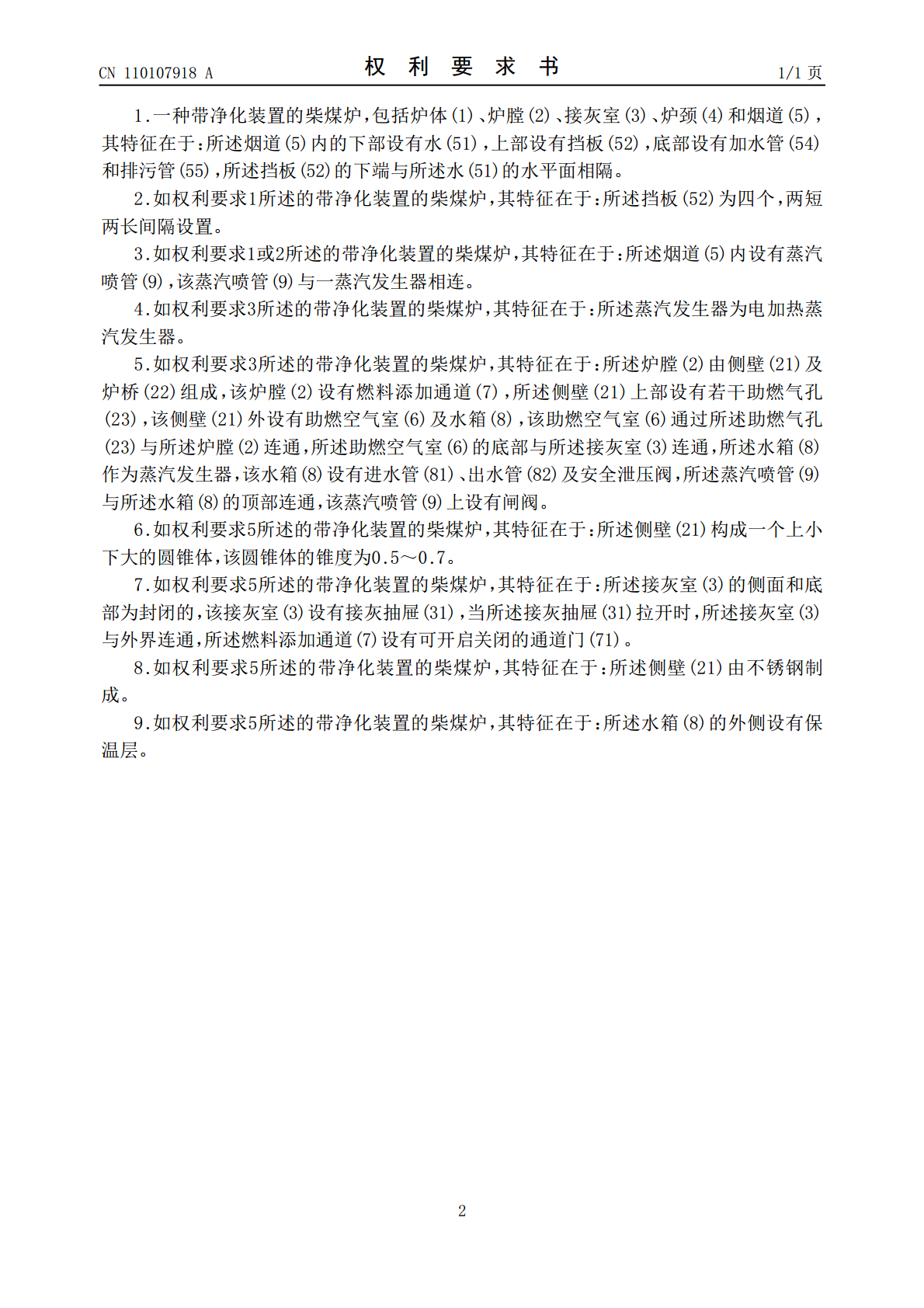

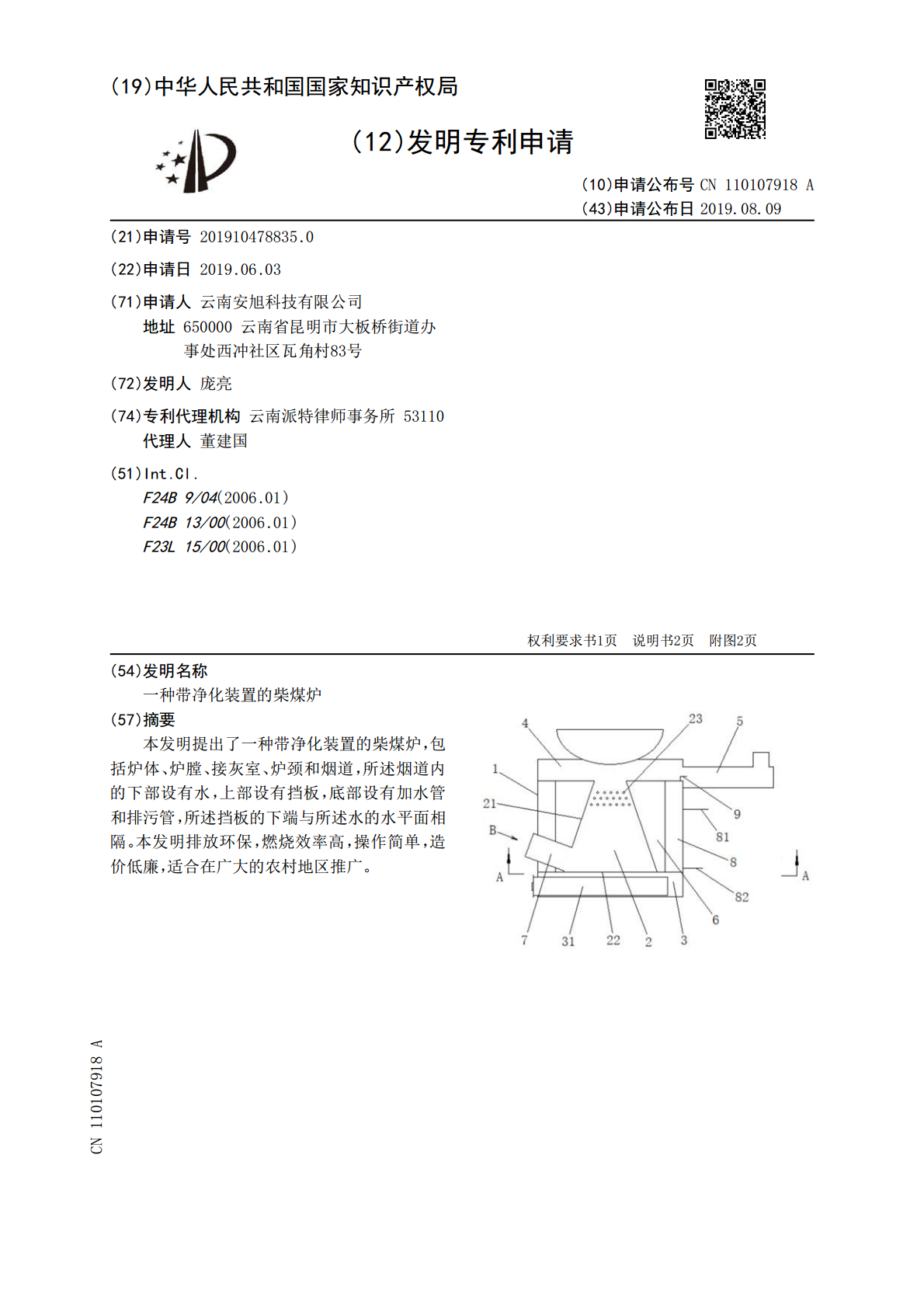

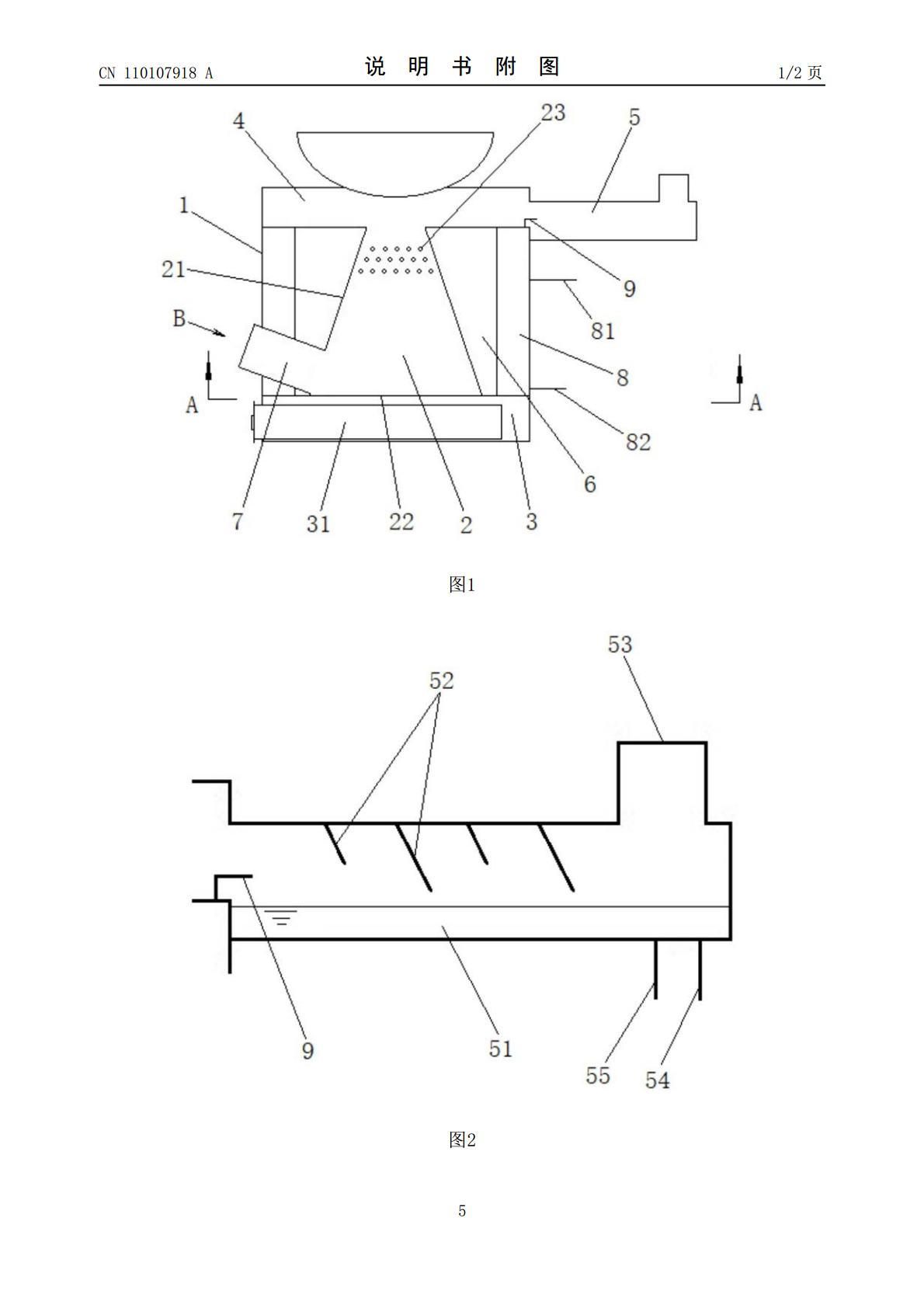

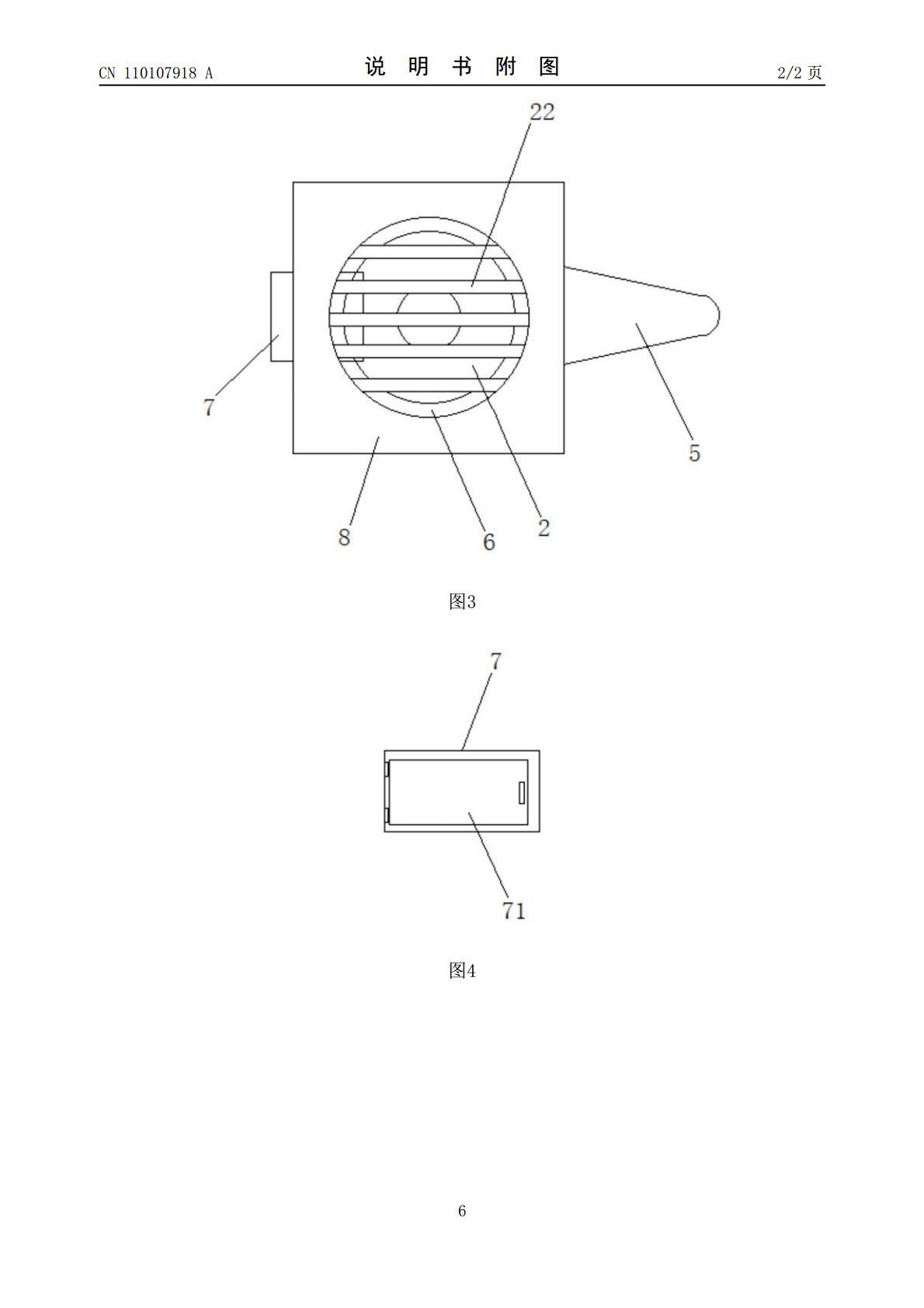

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110107918A(43)申请公布日2019.08.09(21)申请号201910478835.0(22)申请日2019.06.03(71)申请人云南安旭科技有限公司地址650000云南省昆明市大板桥街道办事处西冲社区瓦角村83号(72)发明人庞亮(74)专利代理机构云南派特律师事务所53110代理人董建国(51)Int.Cl.F24B9/04(2006.01)F24B13/00(2006.01)F23L15/00(2006.01)权利要求书1页说明书2页附图2页(54)发明名称一种带净化装置的柴煤炉(57)摘要本发明提出了一种带净化装置的柴煤炉，包括炉体、炉膛、接灰室、炉颈和烟道，所述烟道内的下部设有水，上部设有挡板，底部设有加水管和排污管，所述挡板的下端与所述水的水平面相隔。本发明排放环保，燃烧效率高，操作简单，造价低廉，适合在广大的农村地区推广。CN110107918ACN110107918A权利要求书1/1页1.一种带净化装置的柴煤炉，包括炉体(1)、炉膛(2)、接灰室(3)、炉颈(4)和烟道(5)，其特征在于：所述烟道(5)内的下部设有水(51)，上部设有挡板(52)，底部设有加水管(54)和排污管(55)，所述挡板(52)的下端与所述水(51)的水平面相隔。2.如权利要求1所述的带净化装置的柴煤炉，其特征在于：所述挡板(52)为四个，两短两长间隔设置。3.如权利要求1或2所述的带净化装置的柴煤炉，其特征在于：所述烟道(5)内设有蒸汽喷管(9)，该蒸汽喷管(9)与一蒸汽发生器相连。4.如权利要求3所述的带净化装置的柴煤炉，其特征在于：所述蒸汽发生器为电加热蒸汽发生器。5.如权利要求3所述的带净化装置的柴煤炉，其特征在于：所述炉膛(2)由侧壁(21)及炉桥(22)组成，该炉膛(2)设有燃料添加通道(7)，所述侧壁(21)上部设有若干助燃气孔(23)，该侧壁(21)外设有助燃空气室(6)及水箱(8)，该助燃空气室(6)通过所述助燃气孔(23)与所述炉膛(2)连通，所述助燃空气室(6)的底部与所述接灰室(3)连通，所述水箱(8)作为蒸汽发生器，该水箱(8)设有进水管(81)、出水管(82)及安全泄压阀，所述蒸汽喷管(9)与所述水箱(8)的顶部连通，该蒸汽喷管(9)上设有闸阀。6.如权利要求5所述的带净化装置的柴煤炉，其特征在于：所述侧壁(21)构成一个上小下大的圆锥体，该圆锥体的锥度为0.5～0.7。7.如权利要求5所述的带净化装置的柴煤炉，其特征在于：所述接灰室(3)的侧面和底部为封闭的，该接灰室(3)设有接灰抽屉(31)，当所述接灰抽屉(31)拉开时，所述接灰室(3)与外界连通，所述燃料添加通道(7)设有可开启关闭的通道门(71)。8.如权利要求5所述的带净化装置的柴煤炉，其特征在于：所述侧壁(21)由不锈钢制成。9.如权利要求5所述的带净化装置的柴煤炉，其特征在于：所述水箱(8)的外侧设有保温层。2CN110107918A说明书1/2页一种带净化装置的柴煤炉技术领域[0001]本发明属于炉具技术领域，具体涉及一种带净化装置的柴煤炉。背景技术[0002]家用柴煤炉在广大的农村地区得到广泛应用，现有的家用柴煤炉存在燃烧效率不高、使用方式单一、排放污染大等不足。发明内容[0003]针对现有技术的不足，本发明提出一种燃烧效率高、多用途、带净化装置的柴煤炉。[0004]本发明的技术方案是这样实现的：一种带净化装置的柴煤炉，包括炉体、炉膛、接灰室、炉颈和烟道，所述烟道内的下部设有水，上部设有挡板，底部设有加水管和排污管，所述挡板的下端与所述水的水平面相隔。[0005]较优地，所述挡板为四个，两短两长间隔设置。[0006]进一步地，所述烟道内设有蒸汽喷管，该蒸汽喷管与一蒸汽发生器相连，蒸汽发生器可采用现有技术的电加热蒸汽发生器或者其他形式的蒸汽发生器。[0007]较优地，所述炉膛由侧壁及炉桥组成，该炉膛设有燃料添加通道，所述侧壁上部设有若干助燃气孔，该侧壁外设有助燃空气室及水箱，该助燃空气室通过所述助燃气孔与所述炉膛连通，所述助燃空气室的底部与所述接灰室连通，所述水箱作为蒸汽发生器，该水箱设有进水管、出水管及安全泄压阀，所述蒸汽喷管与所述水箱的顶部连通，该蒸汽喷管上设有闸阀，[0008]较优地，所述侧壁构成一个上小下大的圆锥体，该圆锥体的锥度为0.5～0.7。[0009]较优地，所述接灰室的侧面和底部为封闭的，该接灰室设有接灰抽屉，当所述接灰抽屉拉开时，所述接灰室与外界连通，所述燃料添加通道设有可开启关闭的通道门。[0010]较优地，所述侧壁由不锈钢制成。[0011]较优地，所述水箱的外侧设有保温层。[0012]本发明的有益效果：净化装置的设置使得排放
