基于智慧矿山管控平台的智慧矿山管理系统及方法.pdf

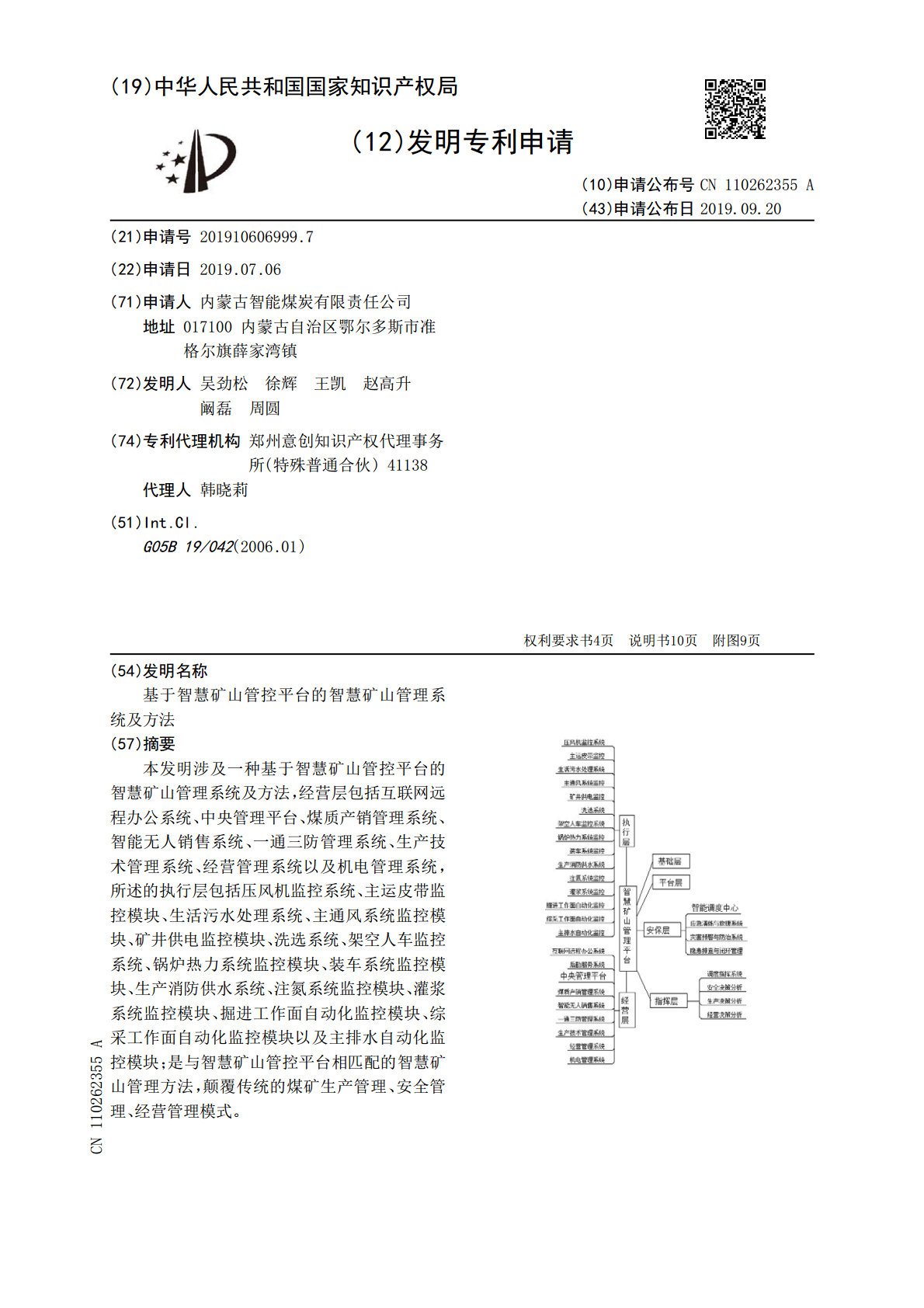

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110262355A(43)申请公布日2019.09.20(21)申请号201910606999.7(22)申请日2019.07.06(71)申请人内蒙古智能煤炭有限责任公司地址017100内蒙古自治区鄂尔多斯市准格尔旗薛家湾镇(72)发明人吴劲松徐辉王凯赵高升阚磊周圆(74)专利代理机构郑州意创知识产权代理事务所(特殊普通合伙)41138代理人韩晓莉(51)Int.Cl.G05B19/042(2006.01)权利要求书4页说明书10页附图9页(54)发明名称基于智慧矿山管控平台的智慧矿山管理系统及方法(57)摘要本发明涉及一种基于智慧矿山管控平台的智慧矿山管理系统及方法，经营层包括互联网远程办公系统、中央管理平台、煤质产销管理系统、智能无人销售系统、一通三防管理系统、生产技术管理系统、经营管理系统以及机电管理系统，所述的执行层包括压风机监控系统、主运皮带监控模块、生活污水处理系统、主通风系统监控模块、矿井供电监控模块、洗选系统、架空人车监控系统、锅炉热力系统监控模块、装车系统监控模块、生产消防供水系统、注氮系统监控模块、灌浆系统监控模块、掘进工作面自动化监控模块、综采工作面自动化监控模块以及主排水自动化监控模块；是与智慧矿山管控平台相匹配的智慧矿山管理方法，颠覆传统的煤矿生产管理、安全管理、经营管理模式。CN110262355ACN110262355A权利要求书1/4页1.一种基于智慧矿山管控平台的智慧矿山管理系统，包括智慧矿山管理平台，其特征在于：所述的智慧矿山管理平台是由基础层、平台层、安保层、指挥层、经营层以及执行层通过工业网连接组成的，基础层包括中心机房设备，所述的安保层包括本质安全保障系统、应急演练与救援系统、灾害预警与防治系统以及隐患排查与闭环管理模块，所述的指挥层包括智能调度中心、安全决策分析模块、生产决策分析模块以及经营决策分析模块，所述的经营层包括互联网远程办公系统、中央管理平台、煤质产销管理系统、智能无人销售系统、一通三防管理系统、生产技术管理系统、经营管理系统以及机电管理系统，所述的执行层包括压风机监控系统、主运皮带监控模块、生活污水处理系统、主通风系统监控模块、矿井供电监控模块、洗选系统、架空人车监控系统、锅炉热力系统监控模块、装车系统监控模块、生产消防供水系统、注氮系统监控模块、灌浆系统监控模块、掘进工作面自动化监控模块、综采工作面自动化监控模块以及主排水自动化监控模块。2.根据权利要求1所述的基于智慧矿山管控平台的智慧矿山管理系统，其特征在于：所述的中心机房设备通过综合自动化控制模块与中心网络系统服务器、操作员站点模块、工程师站点模块、网络打印机模块、后勤站点模块以及三方会诊模块相连接，中心网络系统服务器与中心网络设备相连接，中心网络设备内设置有综合自动化软件，中心网络设备通过综合自动化软件与故障排查设备相连接，故障排查设备安装在井下各子系统和地面各子系统的待检测点位置上；所述的中央管理平台与货物领取管理模块、基础数据管理模块、货物标签管理模块、标签扫描管理模块、车间终端装置管理模块、入库管理模块、出库管理模块以及物流跟踪管理模块相连接，中央管理平台是由中央处理器和中央联网计算机组成的，货物领取管理模块是由货物领用申请请求终端手持机组成的，基础数据管理模块是由货物基础信息录入终端手持机组成的，货物标签管理模块是由RIFD电子标签组成的，标签扫描管理模块是由手持无线射频识别设备组成的，车间终端装置管理模块是由智能无线AGV小车组成的，物流跟踪管理模块是由带有GPS定位装置的运送车辆组成；所述的智能调度中心与声光显示控制模块、人车定位模块、声光报警控制模块、跑车智能控制模块、数据处理模块以及门禁道闸控制模块相连接，声光显示控制模块包括显示控制器，显示控制器与红绿灯、摄像头以及井下应急指示终端相连接，人车定位模块是由人车定位器组成的，声光报警控制模块包括报警控制器，报警控制器与矿用声光报警器相连接，跑车智能控制模块包括跑车控制器，跑车控制器与雷达测速报警器和阻车装置相连接，数据处理模块是由单机数据库和联网数据库组成的，门禁道闸控制模块包括门禁控制器，门禁控制器与道闸装置相连接。3.根据权利要求2所述的基于智慧矿山管控平台的智慧矿山管理系统，其特征在于：所述的井下各子系统和地面各子系统均通过双网络链路连接到中心网络设备上；所述的故障排查设备是由安装在井下各子系统和地面各子系统的待检测点位置上的多个高精度传感器组成的，每个传感器均通过导线与中心网络设备相连接；所述的操作员站点模块通过无线网络连接的方式与操作员站点手持终端相连接，所述的工程师站点模块通过无线网络连接的方式与工程师站点手持终端相连接；所述的网络打印机模块通过无线网络连
