一种容积式太阳能吸热器.pdf

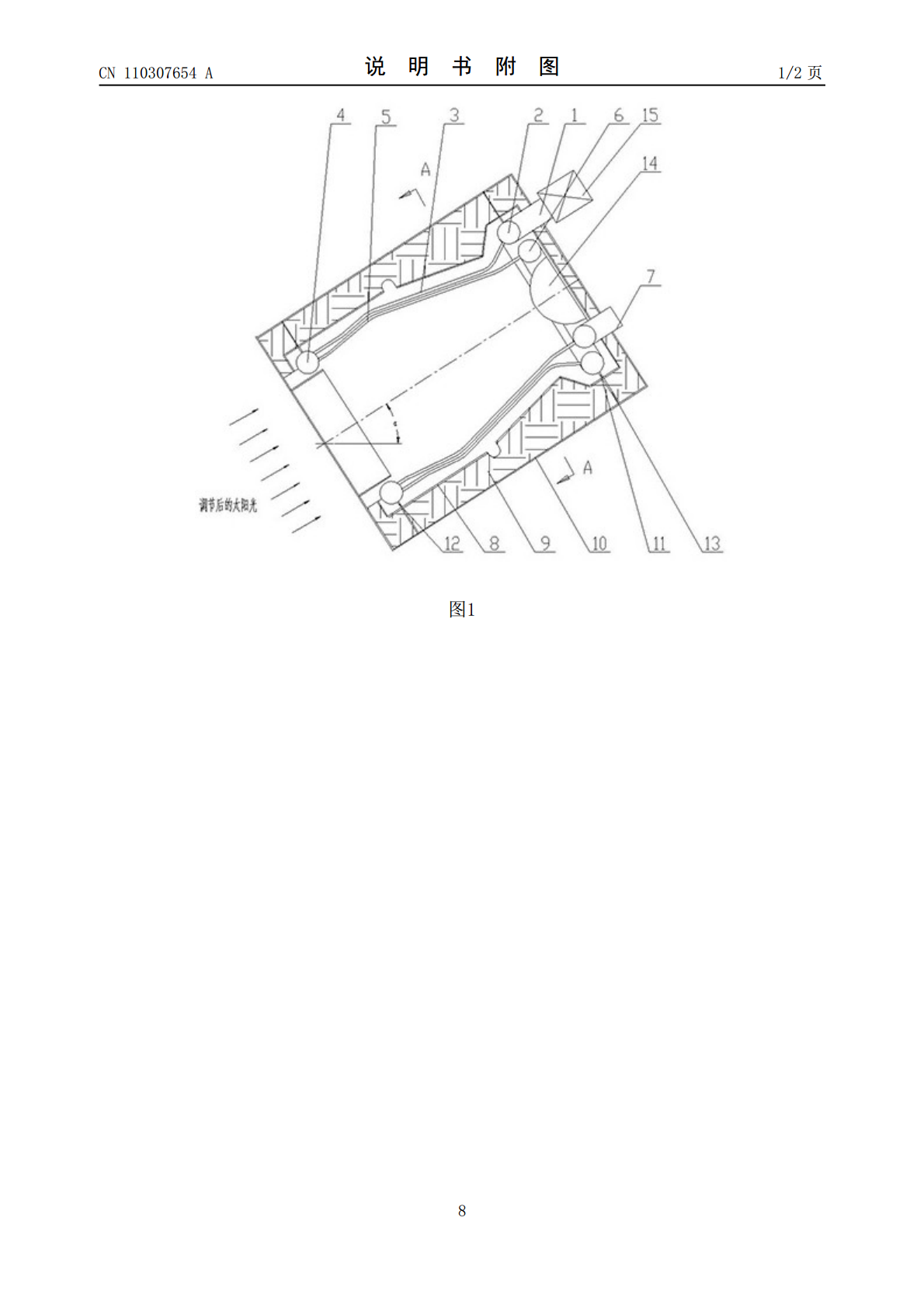

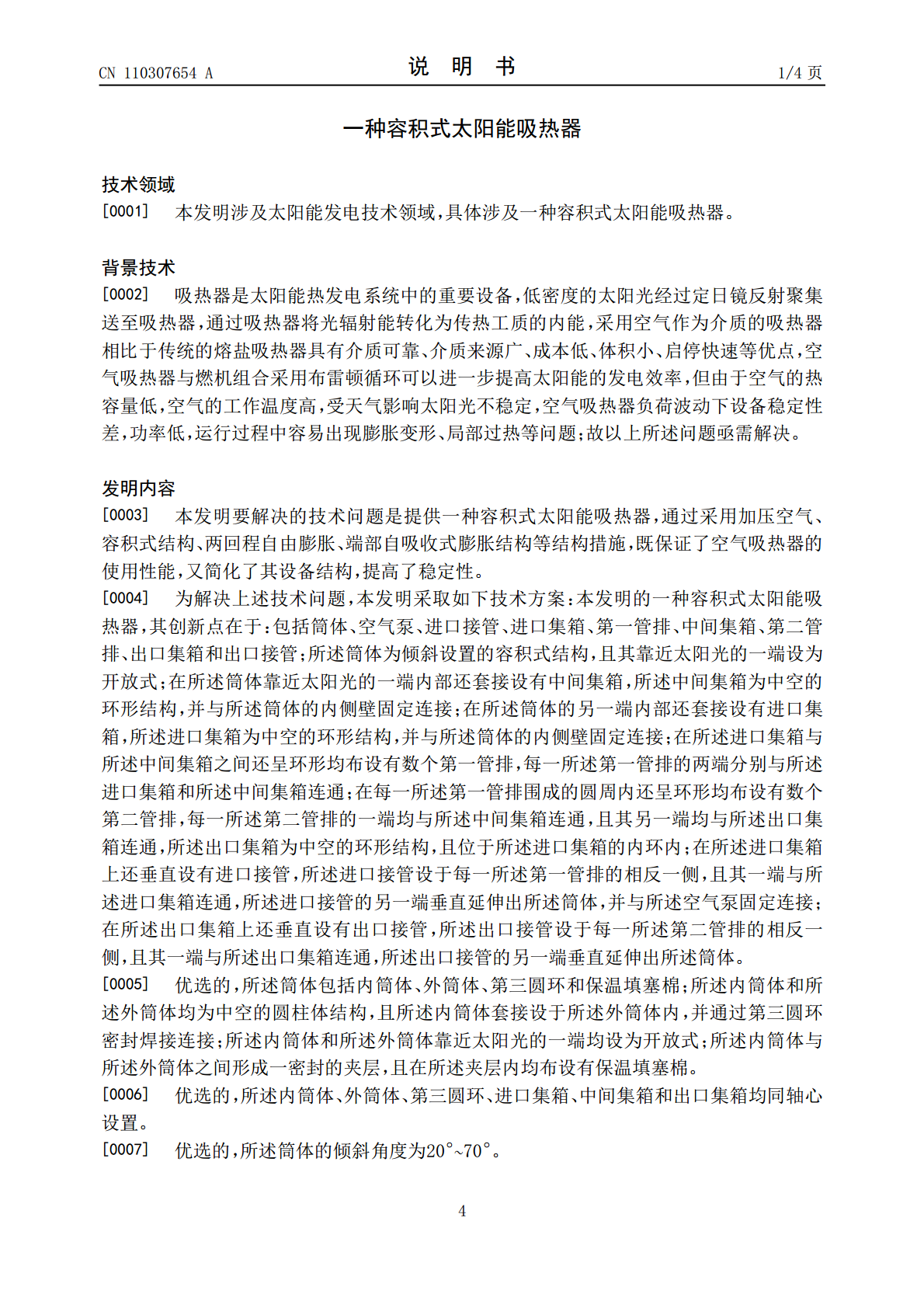

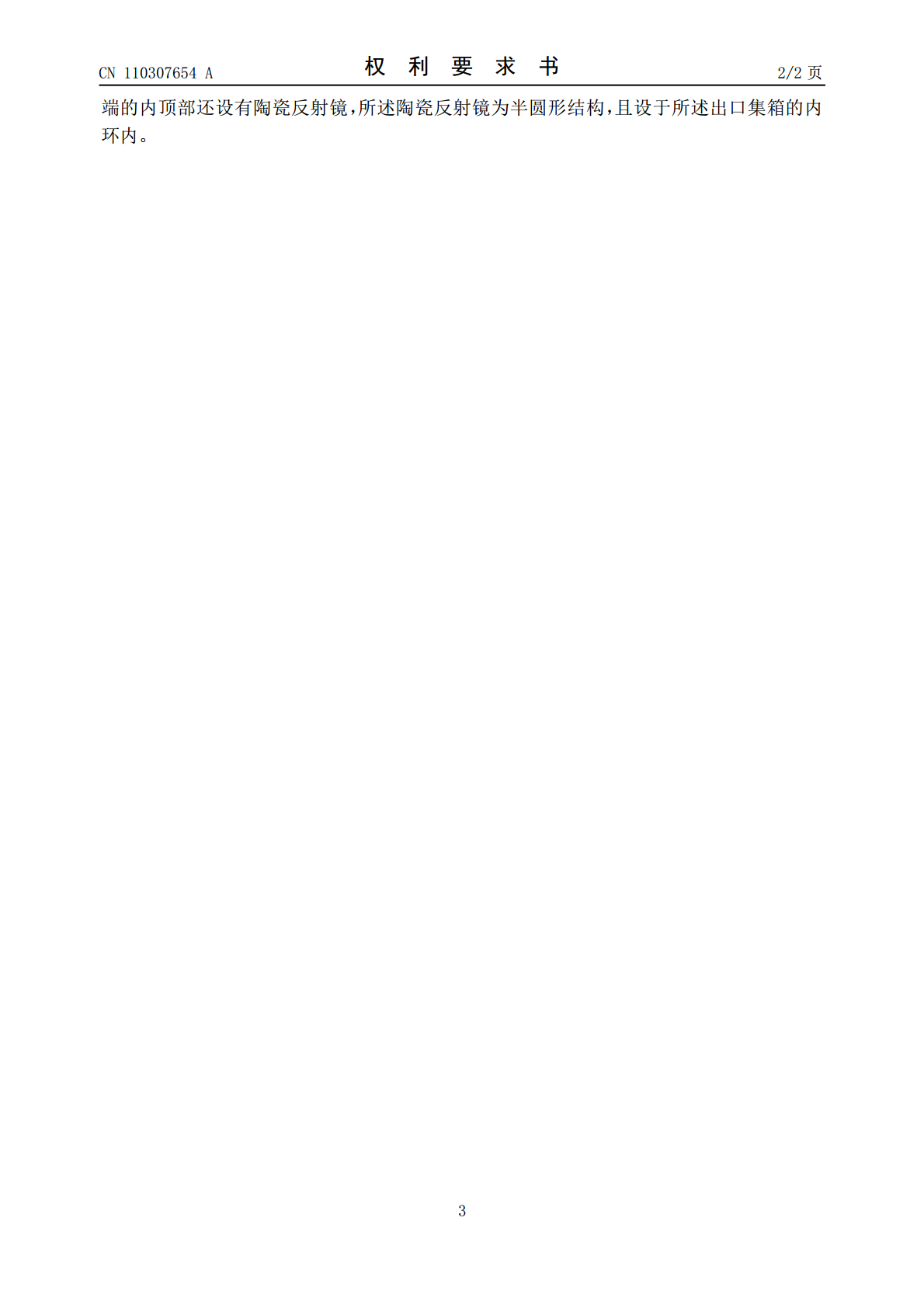

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110307654A(43)申请公布日2019.10.08(21)申请号201910665490.X(22)申请日2019.07.23(71)申请人南通万达锅炉有限公司地址226014江苏省南通市崇川区钟秀中路133号(72)发明人刘得楗肖钢袁克陈俊蔡永祥林鸿亮徐荻萍张佳陆红新(74)专利代理机构南京钟山专利代理有限公司32252代理人梁涛(51)Int.Cl.F24S10/70(2018.01)F24S80/30(2018.01)F24S23/70(2018.01)权利要求书2页说明书4页附图2页(54)发明名称一种容积式太阳能吸热器(57)摘要本发明公开了一种容积式太阳能吸热器，其特征在于：所述筒体为倾斜设置的容积式结构；在筒体的开放式一端内套接设有中间集箱；在筒体的另一端内套接设有进口集箱；在进口集箱与中间集箱之间设有数个第一管排，第一管排的两端分别与进口集箱和中间集箱连通；在第一管排围成的圆周内设有数个第二管排，第二管排的一端与中间集箱连通，且其另一端与出口集箱连通；在进口集箱上设有进口接管，进口接管的一端与进口集箱连通，且其另一端延伸出筒体，并与空气泵连接；在出口集箱上设有出口接管，出口接管的一端与出口集箱连通，且其另一端垂直延伸出筒体。本发明既保证了空气吸热器的使用性能，又简化了其设备结构，提高了稳定性。CN110307654ACN110307654A权利要求书1/2页1.一种容积式太阳能吸热器，其特征在于：包括筒体、空气泵、进口接管、进口集箱、第一管排、中间集箱、第二管排、出口集箱和出口接管；所述筒体为倾斜设置的容积式结构，且其靠近太阳光的一端设为开放式；在所述筒体靠近太阳光的一端内部还套接设有中间集箱，所述中间集箱为中空的环形结构，并与所述筒体的内侧壁固定连接；在所述筒体的另一端内部还套接设有进口集箱，所述进口集箱为中空的环形结构，并与所述筒体的内侧壁固定连接；在所述进口集箱与所述中间集箱之间还呈环形均布设有数个第一管排，每一所述第一管排的两端分别与所述进口集箱和所述中间集箱连通；在每一所述第一管排围成的圆周内还呈环形均布设有数个第二管排，每一所述第二管排的一端均与所述中间集箱连通，且其另一端均与所述出口集箱连通，所述出口集箱为中空的环形结构，且位于所述进口集箱的内环内；在所述进口集箱上还垂直设有进口接管，所述进口接管设于每一所述第一管排的相反一侧，且其一端与所述进口集箱连通，所述进口接管的另一端垂直延伸出所述筒体，并与所述空气泵固定连接；在所述出口集箱上还垂直设有出口接管，所述出口接管设于每一所述第二管排的相反一侧，且其一端与所述出口集箱连通，所述出口接管的另一端垂直延伸出所述筒体。2.根据权利要求1所述的一种容积式太阳能吸热器，其特征在于：所述筒体包括内筒体、外筒体、第三圆环和保温填塞棉；所述内筒体和所述外筒体均为中空的圆柱体结构，且所述内筒体套接设于所述外筒体内，并通过第三圆环密封焊接连接；所述内筒体和所述外筒体靠近太阳光的一端均设为开放式；所述内筒体与所述外筒体之间形成一密封的夹层，且在所述夹层内均布设有保温填塞棉。3.根据权利要求2所述的一种容积式太阳能吸热器，其特征在于：所述内筒体、外筒体、第三圆环、进口集箱、中间集箱和出口集箱均同轴心设置。4.根据权利要求1所述的一种容积式太阳能吸热器，其特征在于：所述筒体的倾斜角度为20°~70°。5.根据权利要求2所述的一种容积式太阳能吸热器，其特征在于：在所述中间集箱与所述内筒体之间还设有第二圆环，所述第二圆环与所述内筒体同轴心设置，且所述中间集箱通过第二圆环与所述内筒体焊接连接。6.根据权利要求2所述的一种容积式太阳能吸热器，其特征在于：在所述进口集箱与所述内筒体之间还设有第一圆环，所述第一圆环与所述内筒体同轴心设置，且所述进口集箱通过第一圆环与所述内筒体焊接连接。7.根据权利要求1所述的一种容积式太阳能吸热器，其特征在于：每一所述第一管排和第二管排均错列布置，且在其上均设有多处折弯；每一所述第一管排与对应所述第二管排的间距为0~4mm。8.根据权利要求1所述的一种容积式太阳能吸热器，其特征在于：所述进口集箱的直径根据太阳光的光斑截面确定，且所述进口集箱的直径比太阳光的光斑最大截面尺寸大100~500mm。9.根据权利要求7所述的一种容积式太阳能吸热器，其特征在于：所述内筒体的内侧壁形状与每一所述第一管排的折弯相一致，且二者之间的间距为100mm；在所述内筒体的内侧壁中间位置沿其圆周方向均布设有数个膨胀节。10.根据权利要求2所述的一种容积式太阳能吸热器，其特征在于：在所述内筒体另一2CN110307654A权利要求书2/2页端的内顶部还设有陶瓷反射镜，所述陶瓷反射镜为半圆形结构
